В настоящее время, люди без компьютера никуда. Даже в ванную и то идут со смартфоном, что уж говорить о дальних путешевствиях или поездках на природу. Одна проблема — аккумуляторов ноутбука надолго не хватит. Можно конечно подзаряжать их от бортовой сети авто, но проще сразу снимать оттуда напряжение, необходимое для работы ноут- или нетбука. Правда для такой техники требуется 19 вольт, поэтому придётся собирать преобразователь. Именно такой преобразователь 12V — 19V 4,7A и собрал себе по нижеприведённой схеме.

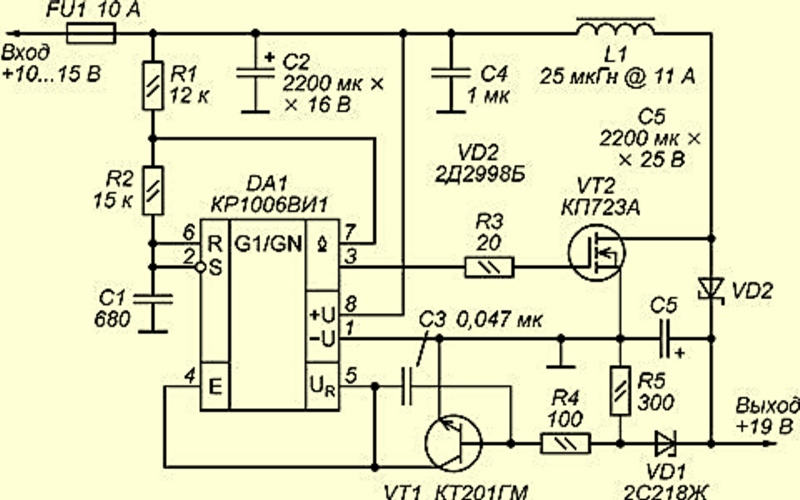

Электрическая схема адаптера 12-19В

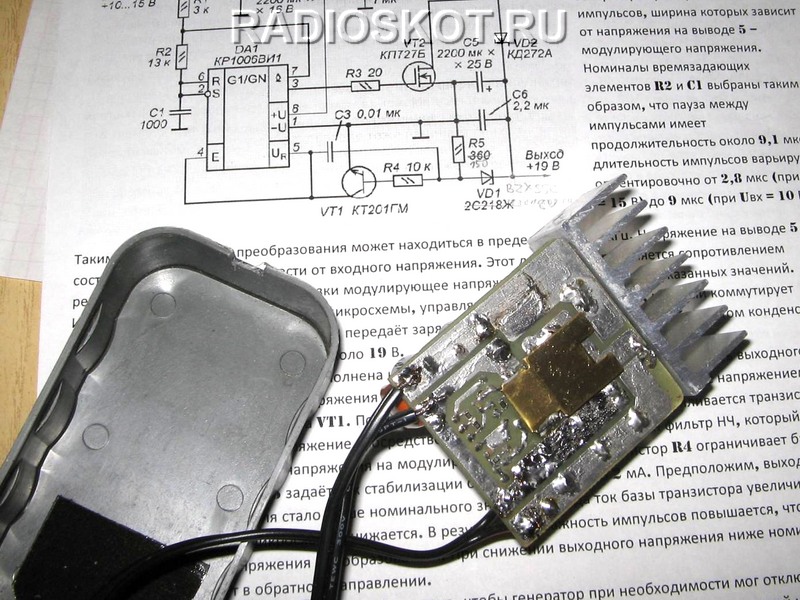

Приглянулась она мне своей доступностью по деталям и надёжностью, может ещё кому пригодится, так что выкладываю всё, что есть. Печатку и более подробное описание смотрите на форуме. Вот фото готового устройства:
Максимальный ток нагрузки преобразователя почти 5 Ампер. В схеме имеется защита от пониженного входного напряжения. Если оно упадёт ниже 9 В, выходное напряжение преобразователя тоже начинает снижаться, предотвращая насыщение дросселя и выход из строя силового ключа. Имеется защита выхода от перенапряжения: в случае нарушения обратной связи выходное напряжение преобразователя ограничивается величиной 25 В. Для ноутбука это не опасно. Корпус идеально подошёл от пластиковой чистилки для обуви. У меня проводится тестирование на нагрев, из-за этого пока замотан изолентой, позже будет проклеен и облагорожен.
Проработал несколько часов, радиатор полевого транзистора немного тёплый, но охлаждение, если надо, можно усилить пластинкой алюминия на дне корпуса. Полевик брал с материнки T60N02R.

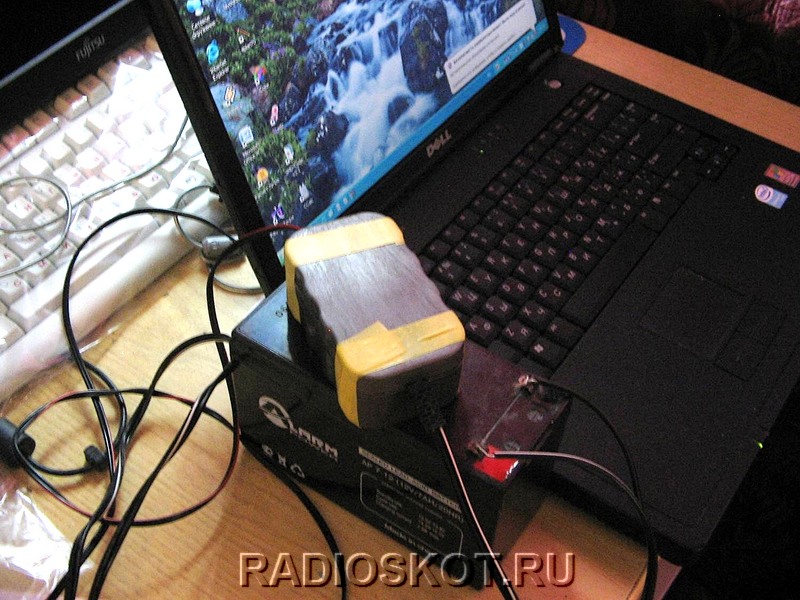

Если возникнет необходимость задействовать инвертор для других целей, тоспользуемая схемотехника позволяет менять выходное напряжение. Для этого нужно пересчитывать некоторые номиналы, простой замены стабилитрона на стабилитрон с другим напряжением недостаточно. На следующем фото показал, как ноутбук DELL питается от 12В 7А аккумулятора от бесперебойника.
Обратите внимание, что многие LCD мониторы также имеют напряжение питания 19 вольт, так что это устройство поможет адаптировать к автомобильной бортсети и их. Автор принципиальной схемы: Aenigma. Печатная плата разработана sammm, сборка и тестирование схемы преобразователя: Igoran.
