Блок питания – это непременный атрибут в мастерской радиолюбителя. Я тоже решил собрать себе регулируемый БП, так как надоело каждый раз покупать батарейки или пользоваться случайными адаптерами. Вот его краткая характеристика: БП регулирует выходное напряжение от 1,2 Вольта до 28 Вольт. И обеспечивает нагрузку до 3 А (зависит от трансформатора), что чаще всего достаточно для проверки работоспособности радиолюбительских конструкций. Схема проста, как раз для начинающего радиолюбителя. Собранная на основе дешёвых компонентов — LM317 и КТ819Г.

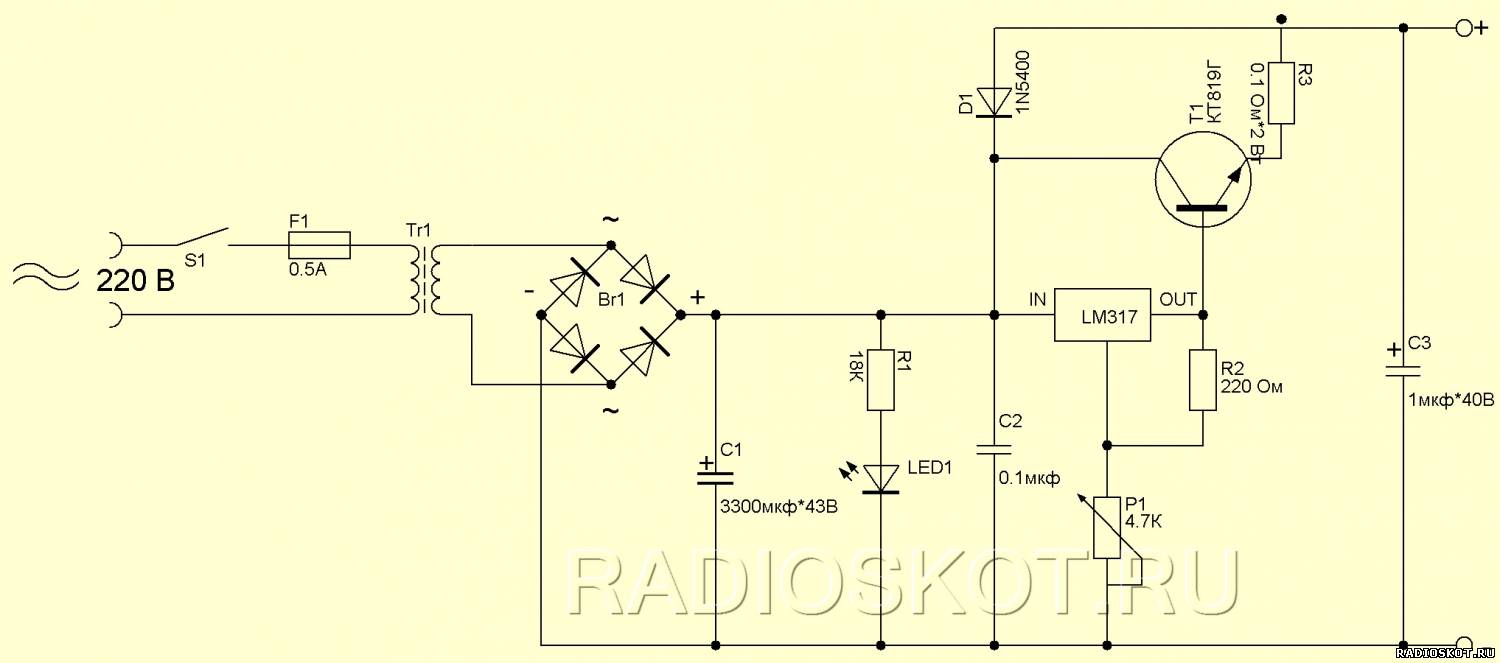

Схема регулируемого блока питания LM317
Список элементов схемы:
- Стабилизатор LM317
- Т1 — транзистор КТ819Г
- Tr1 — трансформатор силовой
- F1 — предохранитель 0.5А 250В
- Br1 — диодный мост
- D1 — диод 1N5400
- LED1 — светодиод любого цвета
- C1 — конденсатор электролитический 3300 мкф*43В
- C2 — конденсатор керамический 0.1 мкф
- C3 — конденсатор электролитический 1 мкф*43В
- R1 — сопротивление 18K
- R2 — сопротивление 220 Ом
- R3 — сопротивление 0.1 Ом*2Вт
- Р1 — сопротивление построечное 4.7K
Цоколёвка микросхемы и транзистора

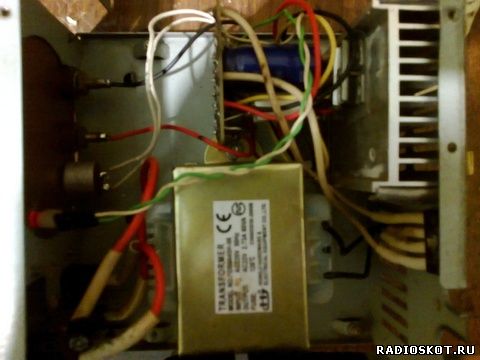

Корпус взял от БП компьютера. Передняя панель изготовленная из текстолита, желательно установить вольтметр на этой панели. Я не установил, потому что пока не нашёл подходящего. Также на передний панели установил зажимы для выходных проводов.
Входную розетку оставил для питания самого БП. Печатная плата сделанная для навесного монтажа транзистора и микросхемы стабилизатора. Их закрепил на общем радиаторе через резиновую прокладку. Радиатор взял солидный (на фото его видно). Его нужно брать как можно больший — для хорошего охлаждения. Всё-таки 3 ампера — это немало!
Посмотреть все характеристики и варианты включения микросхемы LM317 можно в даташите. Схема в настройке не нуждается и работает сразу. Ну по крайней мере у меня заработала сразу. Автор статьи: Владислав.
