Понадобился мне универсальный блок питания, заниматься стал ремонтом, и использовать под свое напряжение каждый раз свой блок питания просто не удобно. К этому рано или поздно приходит часто многие радиолюбители. Блок питания должен быть компактным, обеспечивать стабильный выход, хорошо регулироваться, и само собой иметь защиту с индикацией на панели о ее включение. Долго выбирал, и решил купить что-то дешевое, себе на первое время, и максимально удобное. Потратив в соседнем городе 1200 рублей получил вот такое чудо.
Упакован БП в обычную мягкую коробку, в комплекте поставщик дал руководство с описанием и набор кабелей.

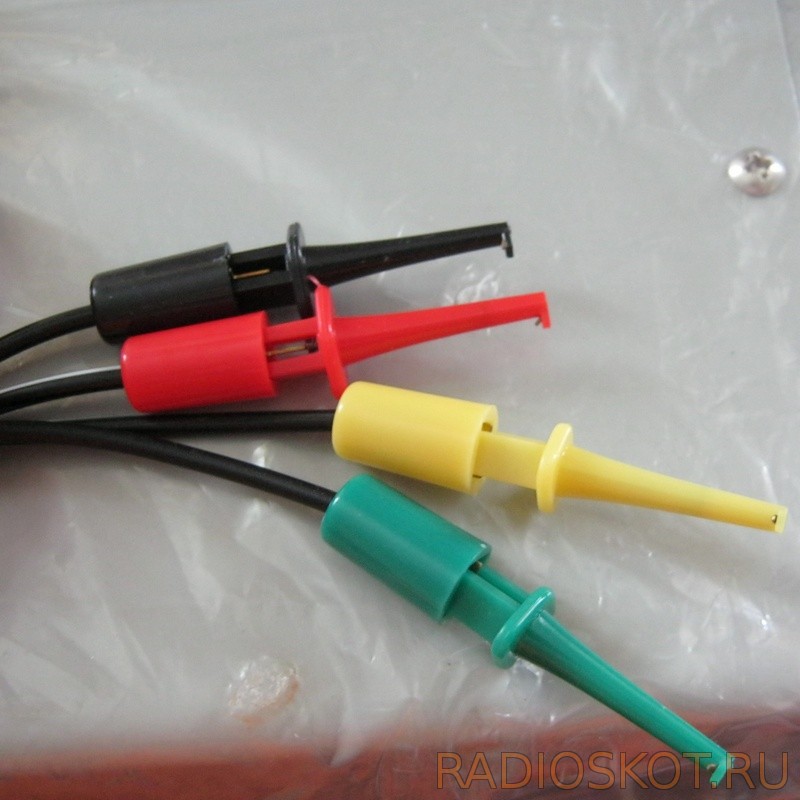

На нем есть удобные разъемы – как их называю "крючки", очень удобно подцепляться ими к батареям для зарядки, а так же есть крокодилы – к ним можно подключать вообще что угодно, есть и разъем usb, типа "мама".
Привожу характеристики от поставщика: Данный блок питания является высокоточным прибором с высокой разрешающей способностью. Предназначен для работы с пятью различными устройствами. Предусматривает защиту от перенапряжения и короткого замыкания. Может использоваться в производственных и лабораторных условиях. Укомплектован набором соединительных кабелей для сотовых телефонов, в том числе и универсальным зажимом.
Технические характеристики БП
- Входное напряжение: 220 В
- Температурный диапазон: -10 ~ 40°
- Относительная влажность: <90%
- Выходное напряжение: 0~15 В
- Стабильность напряжения: 0.01% мВ
- Выходной ток: 0-2 А
- Пиковое напряжение: >2A
- Температурный диапазон: от -20 до 80°С
- Относительная влажность: <80%
- Стабильность напряжения: <0,01%+-2 мВ
- Стабильность нагрузки: <1%
Для ремонтников мобильных телефонов и прочей мелкой электроники вещь просто незаменимая! Прибор имеет два дисплея – один показывает ток в цепи * (Ура! Теперь не надо каждый раз подключать устройство через мультиметр) и вольтметр.
Регулировка напряжений как фиксировано ступенчатая, так есть для грубой отдельный регулятор и для совсем плавной.
Также для регулировки тока имеется специальный регулятор, ток можно выставлять от 600 мА до 2 ампер.
Если сработает защита при коротком замыкании — засветится светодиод зеленым, он двухцветный и при нормальной работе светится красным. По-логике надо бы наоборот, но у китайцев наверное своя логика 🙂
Блок питания может выдавать любые удобные напряжение с высокой стабильностью, от 0 до 15 вольт и ток до 2х ампер. Это делает его действительно универсальным — для большинства схем.
Транзистор выходной смонтирован не на специальный радиатор, а просто на корпус (металлический) — охлаждение плохое, конечно, так как тут китайцы сэкономили, но дорогой блок пока не требовался, да и очень длительно его не эксплуатирую – как правило он нужен для несколькоминутного включения устройства, настройки и контроля работы.
Видео обзор БП
Корпус металлический, показания с дисплеев видно очень даже хорошо, регулировка четкая, и стабильная. Блок полностью трансформаторный, для защиты в первичке используется предохранитель. Шнур мягкий и на столе незаметный. Обзор подготовил Redmoon.
