Каждому радиолюбителю приходилось сверлить технологические отверстия в п/п, профессиональными или обычными самопальными мини-дрелями, и у каждого ломались свёрла лишь от того, что не рассчитал силу нажима на дрель, или во время не остановил сверло. А бывает и так, что выходили из строя моторы при превышения напряжения и перегрева, ну или невозможно держать его в руках из-за высокой температуры двигателя. Я думаю не только у меня такое случалось, так как в журнале «Радио” за 2009 год, была опубликована схема для управления ДПМ моторов. Придумал её С. Саглаев, г. Москва. Логика этой схемы проста, включаем схему — мотор крутится медлено, начинаем сверлить — прибавляется ход, обороты увеличиваются (и в плате получилось отверстие). По окончанию сверления ход двигателя снижается и обороты уменьшаются.
В принципе эта схема универсальна и подходит для всех электромоторов с рабочим напряжением до 30 вольт, (если использовать мотор на 30 вольт, то надо поменять конденсатор C2 на 40 вольт с запасом).
Для сверления использую мотор от видика, на 12 вольт, но питаю схему 20-ю вольтами, так как не боюсь, что мотор выйдет из стороя, ведь повышенное напряжение поступает на него через этот блок управления.
Итак, перейдём к сути этой схемы, в ней нет дефицитных радиоэлементов, также всего два транзистора и стабилизатор на всеми любимой КРЕН-ке, а всё остальное — рассыпуха. От диодного моста можно отказаться, если схема питается от постоянного напряжения, лично я отказаля, но кондесаторы С1 и С3 оставил (не знаю зачем).
Перейдём к сборке схемы. Так как транзистора VT1 у меня не оказалось, заменил его на транзистор кт814а. Те резисторы, которые обозначены * подстраиваются под мотор, R1 устанавливает порог механической нагрузки на электромотор для полного его хода. Резистор R2 устонавливает минимальное напряжение холостого хода.

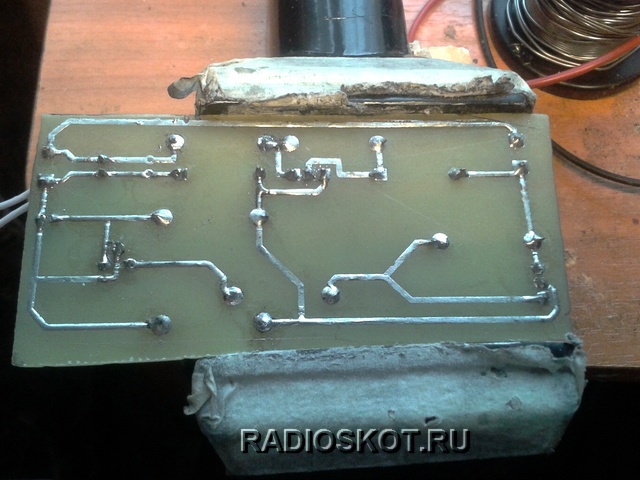

Печатную плату разработал не очень маленькую — вы можете сделать поменьше. Собранное устройство:

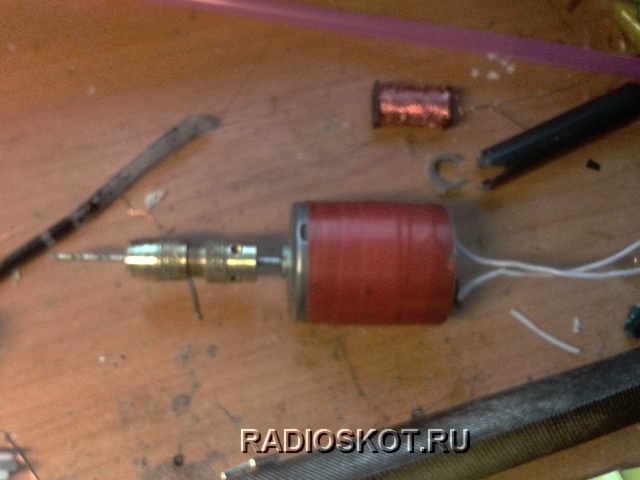

Для холостого хода установил подстроечный резистор. Сам мотор обмотан изолентой для удобства держания его в руке. С прошлым мотором схема работала некорректно.

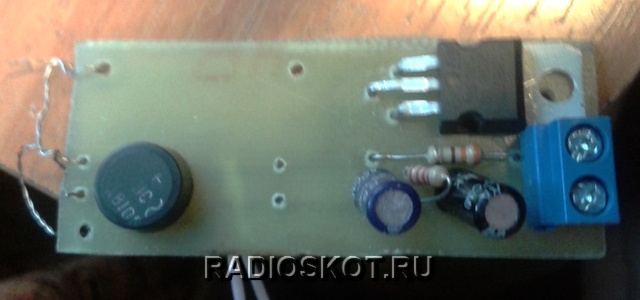

А вот отверстия сделанные минидрелью под управлением этой схемы.

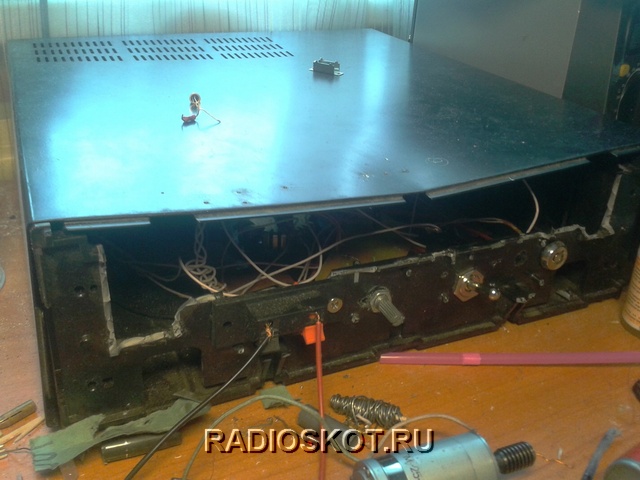

Питал схему от самодельного блока питания на 24 вольта.
Ну и переносной вариант, на микросхеме lm317.
О блоках питания расскажу в следующей статье. С вами был Denchic.
