Диоды для синхронных генераторов

Синхронные генераторы используются в энергетике и промышленности. Они преобразуют механическую энергию в электрическую, обеспечивая стабильное и регулируемое напряжение, необходимое для питания различных электрических нагрузок. В основе их работы лежит принцип электромагнитной индукции, который позволяет генерировать переменный ток с постоянной частотой.

Диоды играют важную роль в работе синхронных генераторов, особенно в тех случаях, когда требуется преобразование переменного тока в постоянный, защита компонентов генератора от обратного тока, а также обеспечение устойчивости параметров. Использование качественных и правильно подобранных диодов заметно влияет на надежность и эффективность генератора, снижая риски поломок и увеличивая срок службы оборудования.

Основные функции

Диоды применяются здесь для решения нескольких важных задач:

Выпрямление переменного тока в постоянный

Основная функция — преобразование переменного тока (AC), который вырабатывается обмотками ротора или статора, в постоянный ток (DC). Для этого используется диодный мост, состоящий из нескольких отдельных элементов, которые открываются и закрываются в определенной последовательности, позволяя току течь только в одном направлении.

Выпрямленный ток затем применяется для питания различных систем, например, возбуждения обмотки ротора, что позволяет поддерживать стабильное магнитное поле и, как следствие, стабильную частоту и напряжение на выходе генератора.

Защита от обратного тока

Обратный ток может возникать при различных условиях эксплуатации, например, при резких изменениях нагрузки или при переходных процессах в системе. Диоды предотвращают прохождение обратного тока, который может привести к повреждению обмоток, полупроводниковых приборов и других элементов генератора.

Это достигается за счёт односторонней проводимости диода: при попытке протекания тока в обратном направлении диод блокирует его, защищая электрооборудование от перегрузок и коротких замыканий.

Стабилизация и регулирование напряжения

Диоды, в том числе специализированные стабилитроны (диоды Зенера), применяются для поддержания напряжения на нужном уровне. Они компенсируют скачки и перепады входного напряжения, обеспечивая устойчивость работы системы возбуждения генератора.

Стабилизация напряжения крайне важна для предотвращения перегрева и деградации изоляционных материалов обмоток, что напрямую влияет на надёжность и безопасность эксплуатации генератора.

Повышение надежности и долговечности

Использование качественных диодов снижает риски выхода из строя критически важных компонентов генератора. Диоды защищают от перегрузок и электрических помех, которые могут возникать во время работы, особенно в условиях нестабильной электросети или при подключении к ней различных типов нагрузок.

Это приводит к снижению частоты ремонтов, уменьшению затрат на техническое обслуживание и увеличению общего срока службы оборудования.

Виды применяемых диодов

Выбор диодов для диодных мостов генераторов зависит от конкретных задач, условий эксплуатации и параметров электрической системы. Рассмотрим основные виды, которые часто используются в этой области.

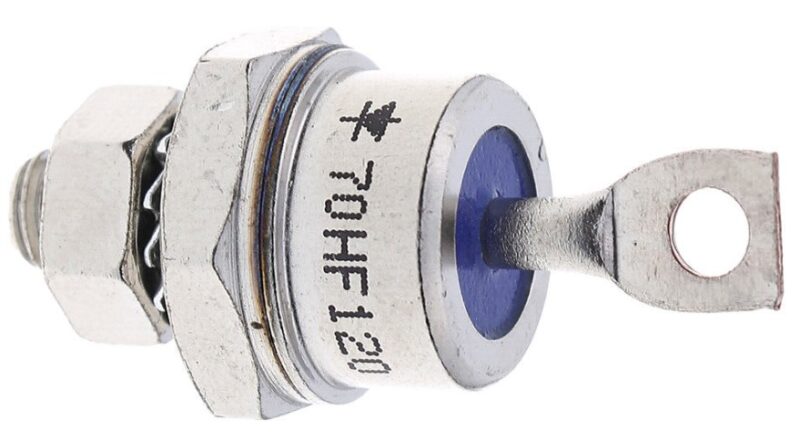

Выпрямительные

Это самые распространённые виды, предназначенные для преобразования переменного тока в постоянный. Они рассчитаны на большие токи и напряжения, так как в генераторных установках часто требуется обработка значительных электрических мощностей.

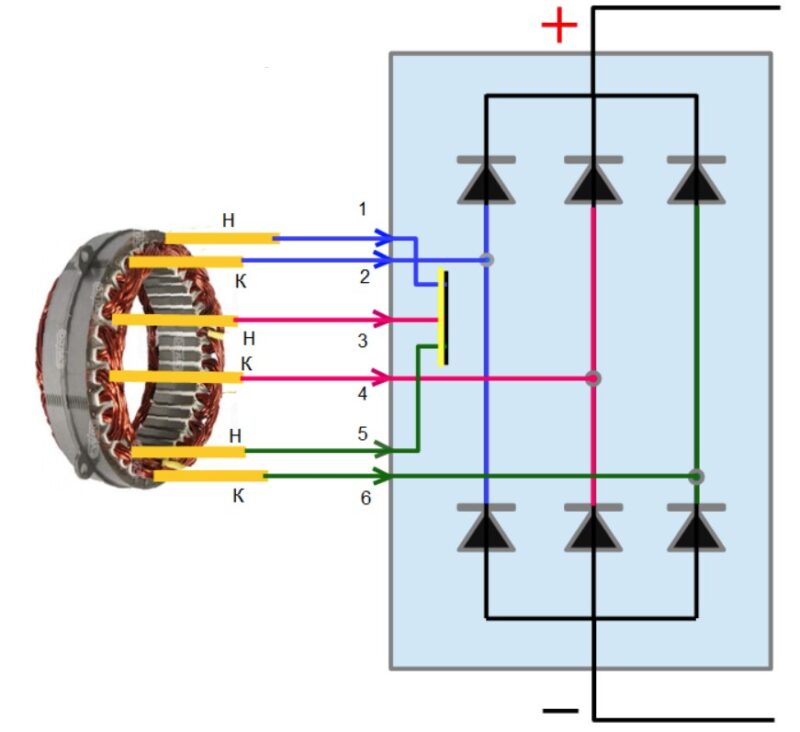

Выпрямительные диоды могут быть однофазными или трёхфазными. В генераторах трёхфазного типа обычно применяется трёхфазный мост, состоящий из шести диодов, по два на каждую фазу. Такой мост обеспечивает стабильное и равномерное выпрямление, минимизируя пульсации выходного напряжения.

Ключевые параметры выпрямительных диодов включают максимальный прямой ток If, обратное пробивное напряжение Urrm и падение напряжения в прямом направлении Uf.

Диоды Шоттки

Отличаются низким прямым падением напряжения (обычно около 0,3 В), что значительно снижает потери энергии и тепловыделение в системе. Они применяются в тех случаях, когда важна высокая эффективность и минимальные тепловые потери.

Благодаря быстродействию и низкому падению напряжения используются в импульсных выпрямителях и системах с высокими требованиями к скорости коммутации. В генераторах они могут применяться в цепях вспомогательного питания или в системах управления.

Диоды Зенера

Предназначены для стабилизации напряжения в цепях возбуждения генератора. Они работают в обратном направлении и поддерживают постоянное напряжение, даже если входное напряжение меняется.

Использование компонентов данного типа предотвращает перенапряжения, которые могут привести к выходу из строя полупроводниковых элементов и повреждению изоляции. В генераторных системах они часто используются совместно с другими стабилизирующими элементами для обеспечения надежной работы оборудования.

Специальные

На рынке представлены специализированные диоды, разработанные для применения в генераторах различных производителей. Например, диоды для генераторов STAMFORD, Marathon, Mecc Alte и других брендов отличаются повышенной надежностью и соответствием техническим требованиям конкретных моделей.

Они в основном выпускаются в виде диодных мостов или сборок, готовых к установке в генератор. Проходят на производстве строгий контроль качества и обеспечивают оптимальную работу оборудования в сложных условиях эксплуатации.

Ключевые характеристики при выборе

Рассмотрим наиболее важные характеристики, которые влияют на выбор и долговечность работу диодов в данных системах.

Максимальный прямой ток

Максимальный прямой ток If — это величина тока, которую диод способен проводить в прямом направлении без повреждения. В генераторных системах этот параметр должен быть не ниже максимального тока, возникающего в процессе работы. Обычно выбирают компоненты с запасом по току порядка 20–30%, чтобы обеспечить надежность и избежать перегрева при кратковременных пиковых нагрузках.

Недооценка этого параметра приводит к быстрому износу диода, повышенному тепловыделению и риску выхода из строя всего моста.

Обратное напряжение

Обратное напряжение, или максимальное обратное пробивное напряжение Urrm, — это предел, который выпрямитель может выдержать в обратном направлении без разрушения. В синхронных генераторах возникают скачки напряжения, вызванные переключениями нагрузки, индуктивными выбросами и другими факторами.

Выбранный диод должен иметь обратное напряжение, превышающее максимальное пиковое напряжение в системе с достаточным запасом (обычно не менее 1,5–2 раз), чтобы избежать пробоя и выхода из строя.

Падение напряжения на диоде

Падение напряжения в прямом направлении Uf — это величина, на которую снижается напряжение при прохождении тока через диод. Чем меньше это значение, тем выше эффективность системы, поскольку потери энергии на тепловыделение будут ниже.

Диоды Шоттки отличаются особенно низким падением напряжения, что делает их предпочтительными в системах с высокой энергоэффективностью. Традиционные кремниевые имеют падение порядка 0,7 В.

Тепловая устойчивость и охлаждение

Радиокомпоненты в генераторах работают в условиях высоких токов и напряжений, что приводит к значительному выделению тепла. Важным критерием является способность диода рассеивать тепло, чтобы не допустить перегрева.

Обычно их устанавливаются на теплоотводы или радиаторы, обеспечивающие эффективное охлаждение. При выборе следует учитывать максимальную рабочую температуру Tjmax, а также условия окружающей среды, в которых будет эксплуатироваться оборудование.

Быстродействие и коммутационные свойства

Некоторые типы генераторов и систем требуют использования быстро реагирующих диодов, способных переключаться между состояниями проводимости и запирания за наносекунды.

В таких случаях предпочтительны модели с низким временем восстановления (recovery time), что снижает потери на переключениях и уменьшает электромагнитные помехи.

Примеры популярных моделей

Рассмотрим несколько примеров диодов, которые широко применяются в генераторах различных производителей, а также их характеристики и особенности.

• IA88 / IA87 (0443) — часто используются для ремонта диодных мостов генераторов STAMFORD. Они рассчитаны на высокие токи и имеют хорошую тепловую устойчивость. Эти диоды обеспечивают надежное выпрямление переменного тока и защищают от обратных токов.
• Д104, Д204, Д304 — применяются в генераторах ГС и аналогичных моделях. Они способны выдерживать значительные нагрузки и частые циклы включения/выключения без снижения качества работы. Часто используются для замены вышедших из строя элементов в диодных мостах.
• SKN 71/14 073-50039 UNF1325R — известны своей надежностью и долговечностью. Модель UNF1325R применяется в генераторах различных производителей и отличается высоким допустимым током и низкими потерями на переходе. Эти элементы подходят для установки в сборках мостов и обеспечивают стабильную работу оборудования.

Особенности ремонта и обслуживания

Далее рассмотрим основные моменты, связанные с ремонтом и техническим обслуживанием этого узла.

Диагностика неисправностей

Для определения состояния диодного моста применяют несколько методов:

• Измерение прямого и обратного сопротивления с помощью мультиметра.
• Проверка падения напряжения на каждом диоде.
• Использование специализированных тестеров для оценки быстродействия и времени восстановления.
• Визуальный осмотр на наличие повреждений, трещин и перегрева.

Обнаружение неисправного элемента требует его немедленной замены, чтобы избежать более серьёзных поломок.

Замена и подбор аналогов

При замене важно подбирать аналоги с техническими параметрами, не уступающими оригинальным. В противном случае возможны перебои в работе генератора и сокращение срока службы.

Профилактические меры для продления срока службы

• Обеспечение качественного охлаждения диодного моста.
• Регулярная проверка технического состояния генератора.
• Мониторинг температуры и токовых нагрузок.
• Использование защитных устройств от перенапряжений и скачков тока.

Соблюдение этих мер позволяет значительно продлить срок эксплуатации диодных мостов и всего генератора в целом.
