Всем радиолюбителям знакома ситуация, когда попалась интересная схема для сборки, но питание у неё непростое — двухполярное. А найти такое напряжение, тем более у мобильных устройств на батарейках, дело сложное. Но теперь проблему можно считать решенной: этот небольшой модуль позволяет получить два симметричных выходных напряжения – положительное и отрицательное – из одного стабилизированного входного в диапазоне 3–30 В. Каждое из выходных напряжений составляет половину от входящего, ток до 0,1 А (можно усилить).

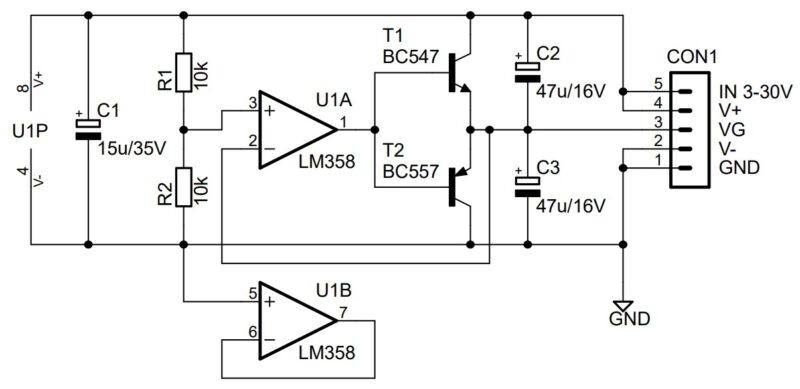

Схема и принцип её работы
- При равных номиналах резисторов R1 и R2 (рекомендуется использовать с допуском 1%) выходные напряжения будут одинаковыми по величине.
- Если R1 > R2, положительное напряжение будет выше отрицательного.
- Если R2 > R1, наоборот, отрицательное напряжение окажется выше положительного.
- Независимо от разницы между абсолютными значениями выходных напряжений, их сумма всегда равна Vin.
Аппаратная часть
- Основой схемы является двойной операционный усилитель LM358, который также можно заменить на TL062, TL072 или TL082.
- В качестве исполнительных элементов используются транзисторы с противоположной полярностью: T1 (NPN), T2 (PNP). Оба транзистора выполнены в корпусах SOT23 (SMD-коды: 1A и 2A) и обеспечивают ток до 100 мА на каждом выходе.
- Для увеличения тока нагрузки можно использовать транзисторы с большей мощностью.
Особенности работы
- При увеличении нагрузки на положительном выходе, возрастает ток через транзистор T2.
- При увеличении нагрузки на отрицательном выходе, возрастает ток через транзистор T1.
- Если один из выходов нагружен существенно сильнее другого (более 0,3 А), его напряжение снижается, а менее нагруженный выход, наоборот, получает повышенное напряжение.
- Лучшее применение модуля – в схемах, где оба выходных напряжения нагружены примерно одинаково.
Конструкция инвертора

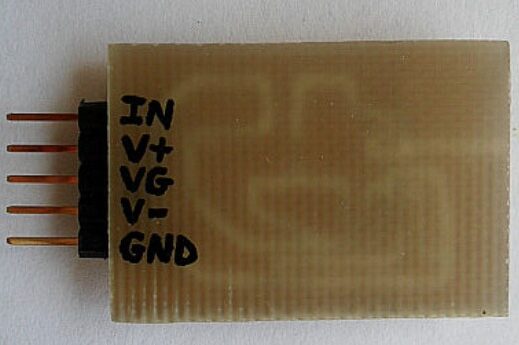

Схема собрана на односторонней печатной плате размером 22×32 мм. Можно для упрощения просто вырезать дорожки гравёром.
Этот модуль идеально подходит для питания операционных усилителей, разных аналоговых схем и измерительных приборов, требующих симметричного питания от одного источника.
