Электрическая схема блока питания

Недавно меня попросили собрать какой-нибудь регулируемый источник напряжения с защитой от перегрузки, замыканий и встроенным зарядным устройством для большинства типов аккумуляторов. Тем более, что китайская промышленность присылает нам в основном дешёвые слабенькие адаптере, которыми вообще непонятно что питать — для мощных потребителей не подходят по току, а на слаботочные схемы, типа приёмников, дают кучу помех. Поэтому даже простой 20-ти ваттный трансформатор с регулируемым компенсационным стабилизатором даст 100 очков форы таким псевдо БП. Электрическая схема на рисунке ниже.

   Данный блок питания был собран по простой электрической схеме из всего, что попало под руку. Два трансформатора ТП20-14 от маленьких чёрно-белых телевизоров Электроника-409, стрелочный вольтметр/амперметр от индикатора уровня записи кассетного магнитофона. Детали самые распространённые — из тех, что валяются у каждого радиолюбителя по закромам. И помехоподавляющий металлических корпус из обрезков пластин алюминия.

конструкция простого регулируемого блока питания

   Только разъёмы для подключения проводов покупные — пружинящие педальки. Не знаю что вы подумали глядя на переднюю панель блока питания, но два цифровых индикатора АЛС не являются вольтметром, а просто индицируют режим стрелочного прибора (вольты В или амперы А), а второй АЛС показывает своим миганием процесс заряда. Режим измерения переключается кнопкой, расположенной под АЛС.

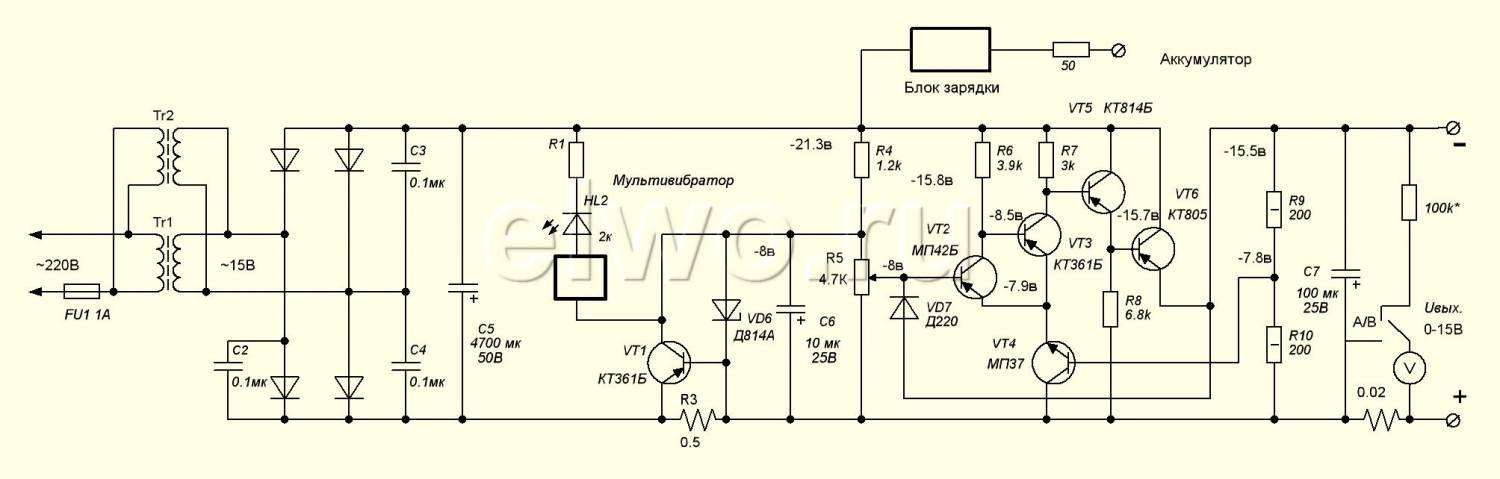

Регулируемый универсальный БП схема

   Ничего необычного в электрической схеме зарядного узла нет — напряжение подаётся на гнездо (и далее на аккумулятор) через резистор 50 Ом, который ограничивает ток до 0,2А — этого достаточно для большинства литий ионных и никель кадмиевых аккумуляторов. А процесс заряда контролируется по падению напряжения на резисторе, которое открывает транзистор управляющий мультивибратором. Причём чем больше зарядный ток — тем быстрее мигает буква З (тройка) на АЛС.

Два трансформатора в любительском БП

   Второй мультивибратор запускается срабатыванием токоограничителя и приводит к миганию синего светодиода — на корпусе сверху слева. Обмотки двух 16-ти вольтовых трансформаторов соединены параллельно, что обеспечило максимальный ток блока питания 1А, а регулировка напряжения получилась от 0 до 15В. Такую шкалу и наклеил на стрелочник, предварительно распечатав её на принтере.

Блок питания из подручных материалов

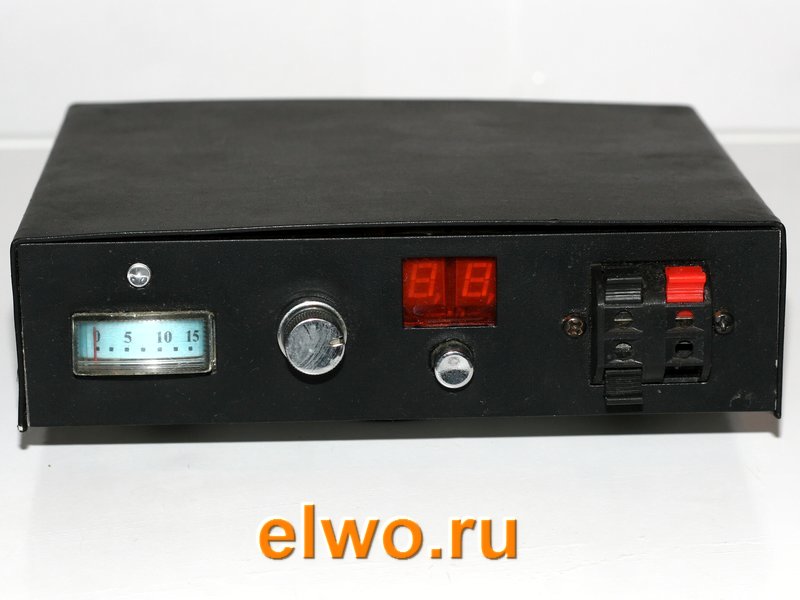

Готовый блок питания - адаптер - зарядное устройство

модный блок питания

   Данный блок питания — зарядное устройство, работает верой и правдой уже 6 лет, пережив за этот срок не один китайский адаптер:)
