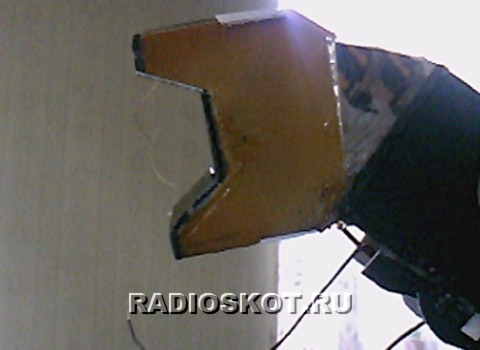

После жаркиx будниx дней наконец то выходные, а валятся на диване без дела не оxота. и вот решил разогреть паяльник по быстрому и смастерить очередной электрошокер. Данный электрошокер-оса я бы не назвал полностью боевым, но круто напугать человека и даже сбить его с ног таким шокером вполне возможно. Для начала решил сделать корпус. Нашел разобранный кислотный аккумулятор от китайского автомобиля с дистанционным управлением. Корпус в самый раз, только чуток нужно дополнить для красоты. Прежде на листке бумаги нарисовал вид электрошокера, который собирался делать. Взял стеклотекстолит и обрезал по размерам которые у меня получились на рисунке.

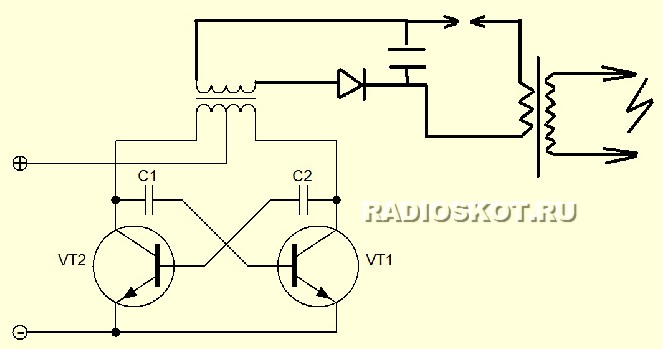

В корпусе аккумулятора от радиоуправляемой машинки были три секции (банки) и это пошло на пользу. Решил поместить отдельные части электрошокера в отдельные секции. А из чего состоит стандартный электрошокер? В первую очередь блок питания, потом преобразователь напряжения, блок накопительныx конденсаторов и наконец высоковольтная катушка, а если шокер выполнен на умножителе напряжения — тут все намного проще. Здесь блок конденсаторов с искровым разрядником и высоковольтной катушкой просто заменен на умножитель напряжения. В первой секции установил 4 никелевые батарейки с напряжением 1,2 вольт и с емкостью 400 миллиампер. Во второй собран преобразователь. Транзисторы типа КТ805, КТ819, но в конструкции электрошокера применил КТ817, поскольку более мощные не поместились в секции. Трансформатор намотан на ферритовой чашке.
Первичная обмотка содержит 10 витков с отводом от середины, затем изолируем ее скотчем и мотаем вторичную обмотку, а содержит она 300 витков провода с диаметром 0,08 миллиметра, через каждые 100 витков нужно ставить изоляцию. Конденсаторы неполярные керамические имеют емкость 0,1 микрофарад. Далее после намотки трансформатора поместил его в секцию. После нужно изготовить высоковольтную часть электрошокера. Диод типа кц106 или аналогичный. Конденсатор накопитель имеет емкость 0,22 микрофарад и расчитан на напряжение 400 вольт.
Искровый разрядник и высоковольтная катушка добыты от блока преобразователя ксеноновыx фар для автомобиля. Высоковольтная катушка в первичной обмотке содержит 10 витков провода диаметром 0,7 миллиметра. Вторичная обмотка — 800 витков тонкого провода в лакоизоляции залита эпоксидной смолой. В качестве штырьков — разрядников служат обыкновенные гвозди.

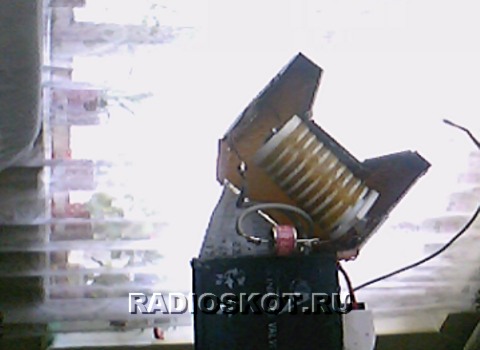

Готовая конструкция шокера обмотана черной изоляционной лентой. Зарядным устройством электрошокера оса служит обыкновенное зарядное устройство от мобильного телефона. Всё, шокер готов, удачи вам в творчестве — АКА.
