Фантомное питание широко используется в аудио схемах для питания активных микрофонов через общий аудио-кабель. Такой метод обеспечивает более сбалансированный звук и блок питания, описанный в этой статье как раз и предназначен для формирования 48 В.

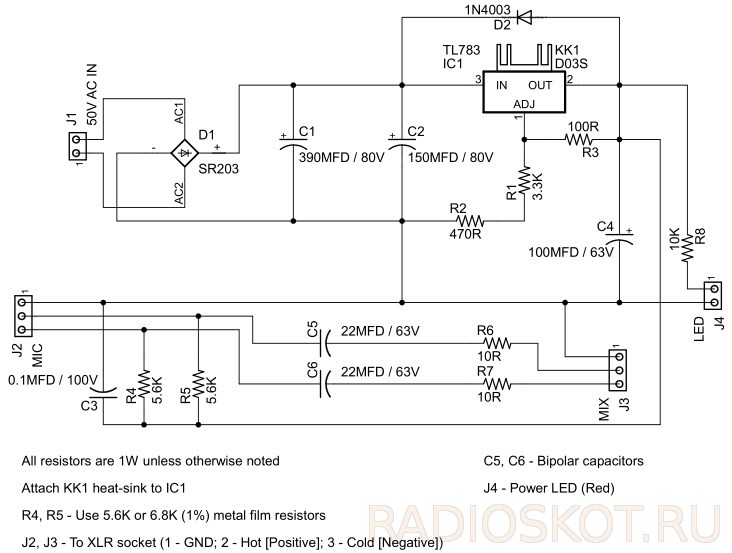

Схема фантомного БП на 48 вольт
Источник фантомного питания в этой статье базируется на высоковольтном стабилизаторе TL783 и понижающем трансформаторе 230В / 25В-0-25В. Плата подключается между активным микрофоном и аудио усилителем. Выходной ток понижающего трансформатора, который тут используется — 0,2 ампера.

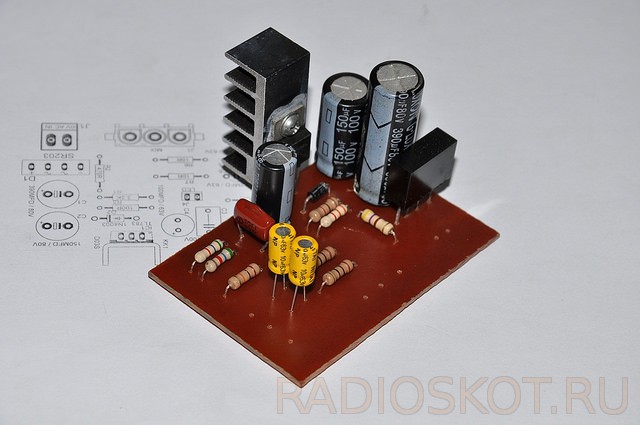

Схема показанного блока питания не требует пояснений и собирается на основе доступных компонентов. При сборке рекомендуется использовать более короткие провода между печатной платой и разъемами для уменьшения шума. Печатная плата и схема имеется в общем архиве.
