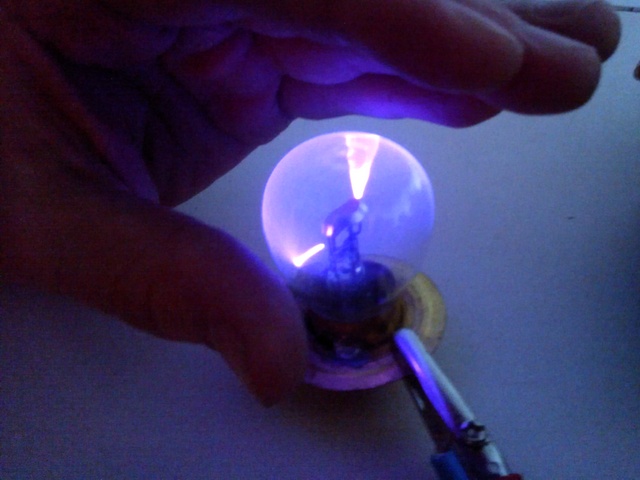

Наткнулся в интернете на очень прикольную штуку — плазменный шар из лампы накаливания. Суть в том, что высокое напряжение от высоковольтного генератора ионизирует газ в колбе обычной стеклянной лампочки (можно даже сгоревшей).

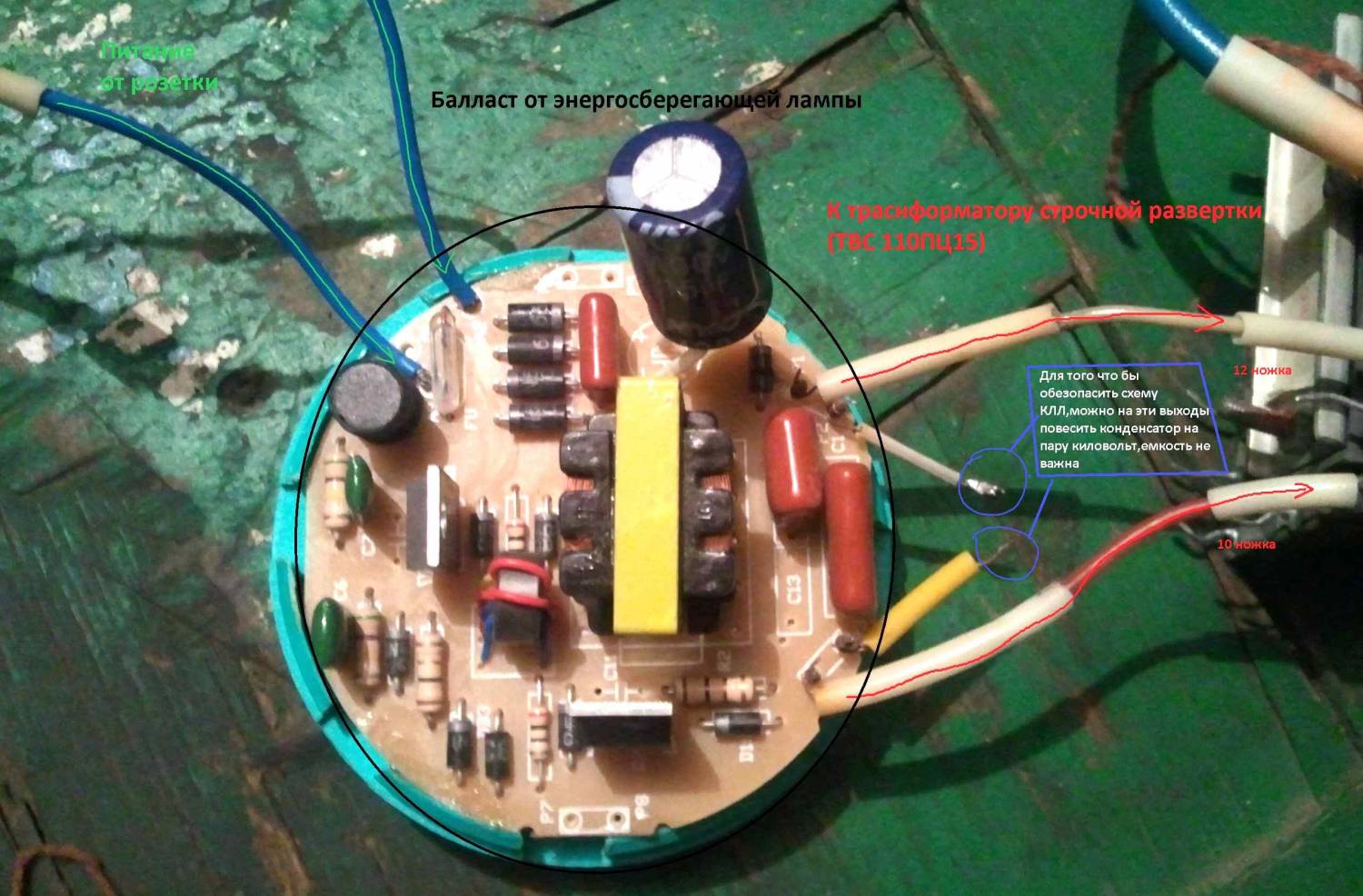

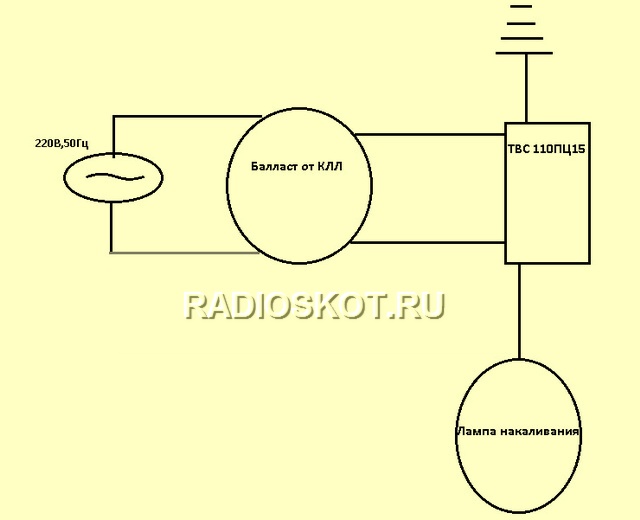

Несмотря на обилие сложных преобразователей, решил придумать схему попроще — для начинающих радиолюбителей. Придумать особо ничего не получилось, но получилось упростить процесс сборки до предела. За основу взял балласт от энергосберегающей лампы. Структурная схема самодельной плазменной лампы:
Лучше всего взять лампу КЛЛ на 40 ватт — она работает достаточно стабильно, включал даже на час, работает без проблем. В качестве повышающего высоковольтного трансформатора применил готовый трансформатор строчной развёртки ТВС 110ПЦ15. Подключал его к выводам номер 10 и 12. Такие строчные трансформаторы можно найти в старых советских телевизорах, хотя можно взять и новый, только они выпускаются со встроенным умножителем.
С трансформатора идут два вывода: один фаза, другой ноль, фаза идет с катушки, а ноль — самая последняя ножка на трансформаторе (она под номером 14).

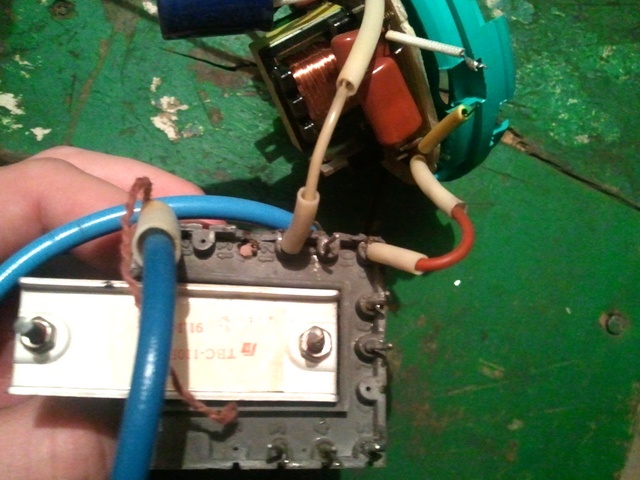

Фазу мы подключаем к лампе накаливания, а другой провод, выходящий с нулевой ножки, следует заземлить. В общем на следующем фото всё подробно расписано и нарисовано.
Если вам всё равно что-то непонятно — посмотрите это обучающее видео в HD качестве:

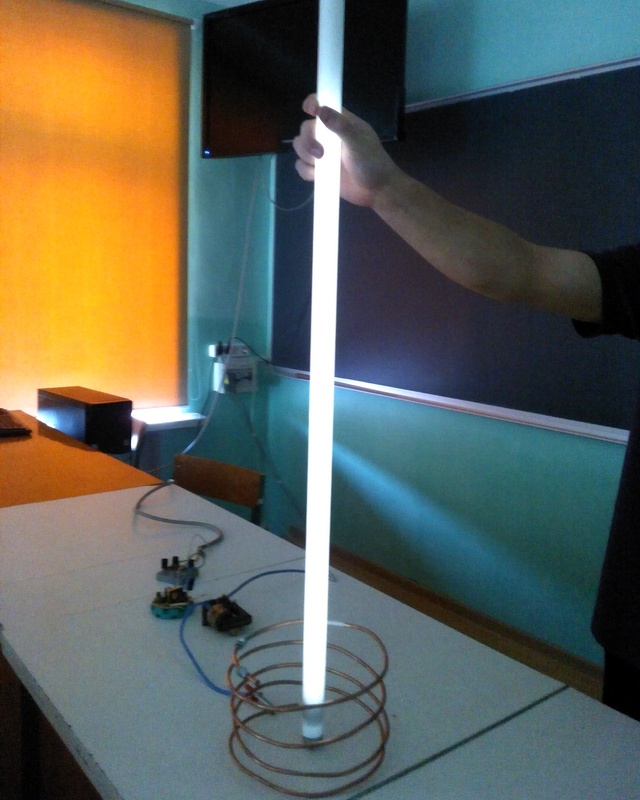

Также если вы подключите умножитель напряжения к выходам ТВС, то вы сможете наблюдать свечение люминисцентной лампы, от создаваемого ВВ поля.
Внимание! Разряды с умножителя смертельно опасны! После выключения разрядите умножитель, замкнув два его вывода между собой. Видеоролик того, что у меня в итоге получилось смотрите ниже:
Эксперименты с плазменным шаром проводил Pasha Kuzmenkov.
