Лабораторные блоки питания

Лабораторный блок питания (ЛБП) – один из важнейших инструментов в арсенале инженера-электронщика, радиолюбителя, сервиса по ремонту техники и даже домашней мастерской. Он представляет собой регулируемый источник постоянного напряжения и тока, позволяющий точно настраивать параметры питания для различных устройств, схем и компонентов. Такие БП незаменимы для тестирования и наладки электронных схем, проверки работоспособности радиодеталей, ремонта мобильных телефонов, ноутбуков, бытовой электроники и многого другого.

Редакция сайта Радиосхемы, понимая всю важность данного вопроса, решила поделиться своим 20-летним опытом работы с этими устройствами и написать про них большой, исчерпывающий материал, полезный и новичкам в радио, и опытным электронщикам.

Основные преимущества лабораторного блока питания:

🔧 Гибкость в настройке – возможность плавной регулировки напряжения и тока.
🔋 Безопасность работы – защита от перегрузки, короткого замыкания и перегрева.
🏭 Универсальность – может использоваться как для низковольтных схем, так и для мощных нагрузок.
⚡ Стабильность выходного напряжения – важно для точной работы электроники.

В этой статье мы разберём все нюансы, связанные с лабораторными блоками питания: какие бывают виды, на что обратить внимание при выборе, как собрать такой блок самостоятельно, как переделать компьютерный блок питания в лабораторный и многое другое.

Основные характеристики ЛБП

Характеристика	Описание
Тип блока питания	Линейный или импульсный
Количество каналов	1 (одноканальный), 2–3 (многоканальный), 4 и более (системный)
Диапазон выходного напряжения	Обычно от 0 до 30 В, но есть модели 0–60 В, 0–120 В и выше
Максимальный выходной ток	От 1 А до 30 А (зависит от модели)
Регулировка напряжения	Ручная (потенциометры) или цифровая (программируемые модели)
Регулировка тока	Ограничение по току с плавной настройкой
Программируемость	Да (интерфейсы USB, RS-232, LAN, GPIB) или нет
Тип охлаждения	Пассивное (радиаторы) или активное (вентиляторы)
Защита	От перегрузки, перегрева, короткого замыкания (КЗ)
Пульсации выходного напряжения	Линейные модели – 1–10 мВ, импульсные – 50–200 мВ
Выходное сопротивление	Обычно ≤10 мОм для точных лабораторных БП
КПД (коэффициент полезного действия)	Линейные ~50–60%, импульсные ~80–90%
Габариты и вес	Компактные (~2–3 кг) или промышленные (~10 кг и более)
Дополнительные функции	Таймер, эмуляция аккумулятора, память предустановок, интерфейсы связи

Регулировка напряжения

Одним из ключевых параметров такого универсального блока питания является диапазон регулировки напряжения. Чаще всего встречаются устройства с диапазоном:

• ⚡ 0–30 В – самый распространённый вариант, подходит для большинства задач.
• 🔋 0–10 В – используется для питания микросхем, маломощных устройств, микроконтроллеров.
• 🔌 0–50 В и выше – применяется для специализированных нужд, например, в радиосвязи.

Модели с диапазоном 0–30 В наиболее востребованы, так как они охватывают большинство повседневных задач. В более редких случаях выбирают блоки питания с большим выходным напряжением, но они используются в специфических отраслях. Да и опасно иметь высокий верхний предел, ведь можно нечаянно крутануть регулятор и гарантированно сжечь электронику. А меньшее напряжения может быть недостаточным, например для проверки разных стабилитронов.

Регулировка напряжения бывает:

• ⚙ Плавная – позволяет изменять напряжение с высокой точностью.
• 🔄 Грубая и точная – используется в продвинутых моделях, где есть возможность быстро выставить примерное значение, а затем подстроить его с точностью до сотых долей вольта.

Регулировка тока

Регулировка тока – не менее важная функция, чем настройка напряжения, позволяющая ограничить подаваемый на схему ток.

Стандартные диапазоны тока:

• 🔋 0–1 А – для работы с маломощными устройствами.
• ⚡ 0–5 А – универсальный вариант, подходит для большинства радиолюбительских задач.
• 🔥 0–10 А и выше – для питания мощных нагрузок, например, двигателей или нагревательных элементов.

Очень полезной является функция ограничения тока, которая предотвращает перегрузку подключённого устройства.

Принцип работы:

1. Если устройство начинает потреблять больше установленного предела тока, блок питания автоматически ограничивает подачу энергии.
2. Это защищает подключённые компоненты от перегрева и повреждений.
3. Особенно важно при тестировании новых схем, чтобы случайно не сжечь детали.

Виды встроенных защит

Современные ЛБП оснащены различными механизмами защиты:

• 🛡 От короткого замыкания (КЗ) – отключает выходное напряжение при возникновении замыкания.
• 🔥 От перегрева – встроенные термодатчики отключают питание, если температура превышает допустимый уровень.
• 🚦 Ограничение тока – позволяет задавать предельный ток, выше которого питание прекращается.
• 🏭 Защита от перегрузки – предотвращает повреждение блока питания при превышении мощности нагрузки.

Эти механизмы делают лабораторные блоки питания безопасными в эксплуатации и увеличивают их срок службы.

Виды лабораторных блоков питания

Линейные источники питания

Линейные работают на основе традиционной схемы с трансформатором, выпрямителем и стабилизатором напряжения.

Преимущества:

• 🔌 Высокая стабильность выходного напряжения.
• 📉 Минимальный уровень шумов и помех.
• 🛠 Простая схема, легко ремонтируется.

Недостатки:

• 🔥 Низкий КПД, избыточная энергия рассеивается в тепло.
• 📏 Громоздкие размеры из-за массивного трансформатора.
• 💡 Ограниченный диапазон напряжений и токов.

Импульсные источники питания

Импульсные лабораторные БП используют схему с высокочастотным преобразованием энергии.

Преимущества:

• 📏 Компактные размеры, лёгкий вес.
• ⚡ Высокий КПД, меньше потерь тепла.
• 🔋 Широкий диапазон напряжений и токов.

Недостатки:

• 📶 Высокочастотные пульсации могут мешать работе чувствительных схем.
• ⚙ Сложная схема, сложнее ремонтировать.

Лабораторные блоки питания могут также различаться по количеству каналов, возможностям программирования, типу выходного сигнала и дополнительным функциям. Рассмотрим основные разновидности.

Одноканальные источники питания

Одноканальный – это самый распространённый вариант, имеющий один выход с регулируемым напряжением и током.

Особенности:

• ⚡ Имеет только один выход для подключения нагрузки.
• 📏 Может быть линейным или импульсным.
• 🔄 Напряжение и ток регулируются вручную (потенциометрами) или программно (в цифровых моделях).
• 📊 Часто оснащён дисплеем для отображения параметров.
• 🛡 Может иметь защиту от перегрузки, перегрева и короткого замыкания (КЗ).

Применение:

• 🛠 Разработка и тестирование электронных схем.
• 🔬 Лабораторные исследования.
• 📡 Проверка работы радиоустройств.

Примеры популярных моделей:

• Korad KA3005P – линейный одноканальный БП 30 В 5 А.
• Wanptek NPS3010 – компактный импульсный БП 30 В 10 А.
• Mastech HY3005D – классический одноканальный регулируемый источник питания.

Программируемые источники питания

Они позволяют задавать параметры напряжения и тока с высокой точностью через компьютер или встроенный интерфейс.

Преимущества:

• 🔄 Точность регулировки – возможность выставлять напряжение и ток с точностью до милливольта и миллиампера.
• 🖥 Дистанционное управление – через USB, RS-232, GPIB или LAN.
• 📊 Графики и мониторинг – некоторые модели позволяют записывать и анализировать данные.
• 🛡 Встроенные профили нагрузки – возможность эмулировать различные режимы работы.

Области применения:

• 🏭 Автоматизированное тестирование электронных устройств.
• 📡 Разработка и настройка микроконтроллеров.
• 🔬 Научные исследования, требующие точного управления питанием.

Примеры моделей:

• Rigol DP832A – 3-канальный программируемый БП с интерфейсами USB и LAN.
• Keysight E36312A – высокоточный программируемый источник питания.
• Rohde & Schwarz NGM202 – двухканальный программируемый БП с продвинутыми функциями.

Многоканальные источники питания

Такие БП позволяют одновременно подавать разные напряжения и токи на несколько устройств, что в радиолюбительской практике очень даже часто необходимо. Ведь многие схемы на ОУ требуют двухполярки.

Характеристики:

• ⚡ Два и более независимых канала.
• 🔗 Возможность объединения каналов для увеличения тока или напряжения.
• 📊 Дисплей, отображающий параметры каждого канала.
• 🛡 Защита от КЗ, перегрузки и перегрева.

Где используются?

• 🔬 В электронике для питания сложных схем.
• 🛠 В тестировании многоблочных устройств.
• 🏭 В промышленности для работы с многоканальными системами.

Примеры моделей:

• Tektronix PWS4323 – 3-канальный регулируемый источник.
• Keithley 2230G-30-1 – многоканальный БП с программным управлением.
• Mastech HY3005F-3 – трёхканальный лабораторный БП.

Системные источники питания

Это программируемые блоки питания, интегрируемые в автоматизированные тестовые системы.

Основные возможности:

• 🔄 Полностью дистанционное управление через компьютер.
• 🖥 Поддержка SCPI-команд для автоматизации тестирования.
• ⚡ Возможность работы в режиме эмуляции аккумулятора.
• 🔗 Подключение к промышленным измерительным комплексам.

Применение:

• 🏭 Производственные линии для тестирования электроники.
• 🔬 Лаборатории, где требуется точное и автоматизированное управление питанием.
• 📡 Разработка и проверка сложных устройств.

Примеры моделей:

• Keysight N6705C – мощный системный источник питания.
• Rohde & Schwarz NGP824 – 4-канальный программируемый БП.
• Sorensen XPF60-20 – модульный системный источник питания.

Источники переменного напряжения

В отличие от стандартных лабораторных блоков питания (которые выдают постоянное напряжение), источники переменного предназначены для подачи AC-напряжения с регулируемыми параметрами. Некоторые схемы (тиристоры, симосторы) работают от переменки и для наладки требуют подачи на них именно такого напряжения.

Основные функции:

• ⚡ Регулировка амплитуды и частоты выходного сигнала.
• 🔄 Возможность создания нестандартных форм сигналов (синус, меандр, треугольник).
• 🛡 Защита от перегрузки и КЗ.

Где применяются?

• 🏭 В тестировании бытовой техники (проверка работы при разном напряжении сети).
• 🔬 В исследованиях электроники и энергетики.
• 📡 В лабораториях для моделирования сетевого питания.

Примеры моделей:

• GW Instek APS-7050 – программируемый источник переменного напряжения.
• Keysight AC6801B – мощный источник AC.
• ITECH IT7322 – лабораторный AC-генератор.

Таблица всех видов лабораторных БП

Вид блока питания	Описание	Основные характеристики	Применение
Одноканальный	Лабораторный блок питания с одним выходным каналом	Выходное напряжение 0–30 В, ток 0–10 А. Регулировка напряжения и тока. Компактные размеры.	Ремонт электроники, лабораторные исследования, тестирование схем.
Многоканальный	Блок питания с двумя и более независимыми выходами	Два и более выхода с разными параметрами. Возможность объединения каналов. Раздельная регулировка напряжения и тока.	Питание сложных схем, промышленные тесты, разработка электроники.
Программируемый	Лабораторный блок питания с цифровым управлением и интерфейсами	Регулировка через ПК. Подключение по USB, RS-232, LAN. Возможность автоматизации тестирования. Высокая точность.	Автоматизированное тестирование, лабораторные исследования, разработка сложных устройств.
Системный	Источник питания для работы в составе измерительных комплексов	Высокая точность параметров. Поддержка SCPI-команд. Возможность интеграции в тестовые системы. Эмуляция аккумулятора.	Производственные испытания, исследовательские лаборатории, автоматизированные измерительные комплексы.
Источники переменного тока	Выдают переменное напряжение, имитируя параметры электросети	Регулируемая амплитуда и частота выходного сигнала. Возможность генерации различных форм сигналов (синус, меандр, треугольник).	Тестирование бытовой техники, моделирование сетевого питания, исследования в области энергетики.

Аксессуары к лабораторным блокам питания

Для удобной работы с этими приборами используются различные аксессуары. А учитывая низкое качество стоковых, идущих в комплекте, их замена крайне рекомендуется.

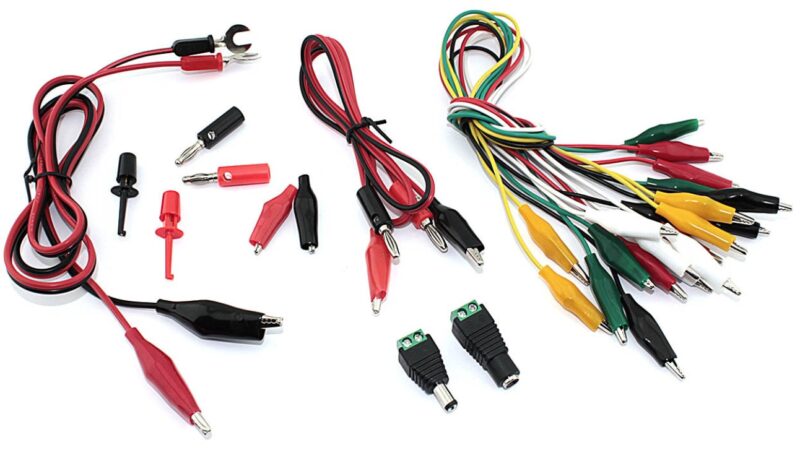

Провода и клеммы

• Провод “банан-банан” – стандартное соединение для подключения приборов.
• Крокодилы – для быстрого соединения проводов.
• Щупы с игольчатым контактом – для подключения к платам.

Нагрузочные резисторы

• Используются для тестирования блока питания под нагрузкой.
• Должны быть рассчитаны на мощность, соответствующую максимальному току БП.

Активные нагрузки

• Позволяют точно задавать ток нагрузки и проверять БП на предельных параметрах.
• Примеры: Maynuo M9711, ITECH IT8511.

Системы охлаждения

• Если блок питания сильно нагревается, можно добавить внешний вентилятор.
• Некоторые модели поддерживают дополнительные радиаторы.

Как видите, ЛБП бывают разных типов – от простых одноканальных до сложных системных решений с программным управлением. Выбор зависит от требуемых параметров, точности регулировки и функциональности. А для удобной работы с ними используются аксессуары, такие как качественные провода, нагрузочные резисторы, активные нагрузки и системы охлаждения.

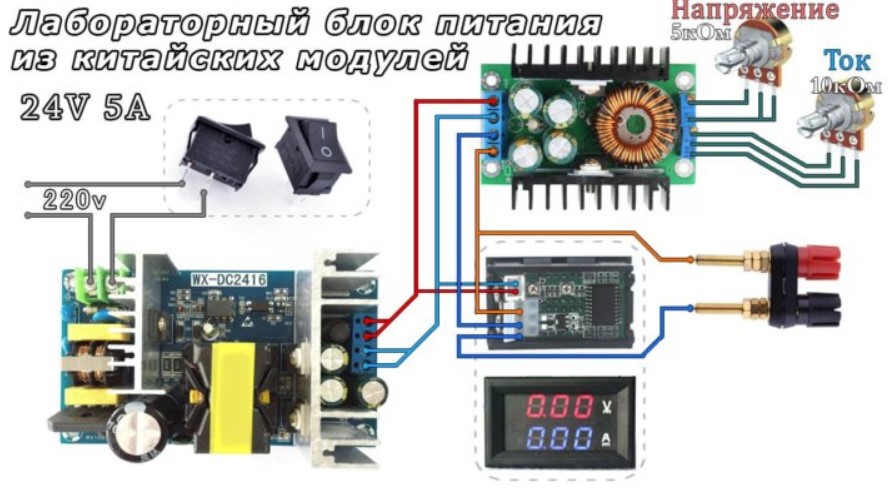

Как сделать ЛБП своими руками

Создание самодельного лабораторного блока питания – это отличный стартовый проект для радиолюбителей, тем более что в продаже полно готовых плат-модулей.

Необходимые компоненты

• 🔌 Трансформатор (обычный или импульсный) – снижает напряжение сети.
• 🔋 Выпрямительный мост – преобразует переменное напряжение в постоянное.
• 🔧 Стабилизатор напряжения (например, LM317, LM338, TL494 или готовый модуль ШИМ) – обеспечивает регулировку выходного напряжения.
• 📊 Амперметр и вольтметр – для индикации параметров.
• 🔄 Переменные резисторы – для регулировки напряжения и тока.
• 🏗 Корпус – защищает элементы схемы.

Пошаговая инструкция сборки

1. Подключаем трансформатор к сети, получаем пониженное переменное напряжение.
2. Выпрямляем его при помощи диодного моста и конденсаторов.
3. Устанавливаем стабилизатор напряжения с регулируемыми параметрами.
4. Добавляем защитные элементы, индикаторы, корпус.
5. Тестируем готовое устройство.

Сравнение покупного и самодельного прибора

Критерий	Покупной БП	Самодельный БП
Стоимость	Высокая, особенно у моделей с программируемыми функциями	Может быть дешевле, если использовать доступные комплектующие
Качество и надёжность	Заводская сборка, стабильные характеристики, гарантия от производителя	Зависит от качества сборки, схемы и компонентов
Функциональность	Может иметь защиту от перегрузки, КЗ, программируемые параметры, память настроек	Зависит от схемы: можно реализовать только базовые функции или добавить сложные возможности
Диапазон регулировок	Широкий (0–30 В, 0–10 А и выше)	Очень широкий (ограничен используемыми компонентами)
Пульсации и шумы	Минимальные у качественных моделей, особенно линейных	Возможны высокие пульсации, если не использовать качественные фильтры
Защита	Встроенные защиты от КЗ, перегрева, перенапряжения	Требует дополнительной разработки защитных схем
Готовность к работе	Полностью готов к использованию	Требует сборки, настройки и тестирования
Гибкость модернизации	Ограничена, особенно в бюджетных моделях	Можно улучшать и добавлять новые функции по мере необходимости
Опыт для работы	Не требуется, достаточно уметь настраивать параметры	Требуется знание схемотехники, умение паять и работать с электроникой
Дизайн и эргономика	Заводской корпус, удобные разъёмы и органы управления	Зависит от сборки, может потребоваться изготовление корпуса

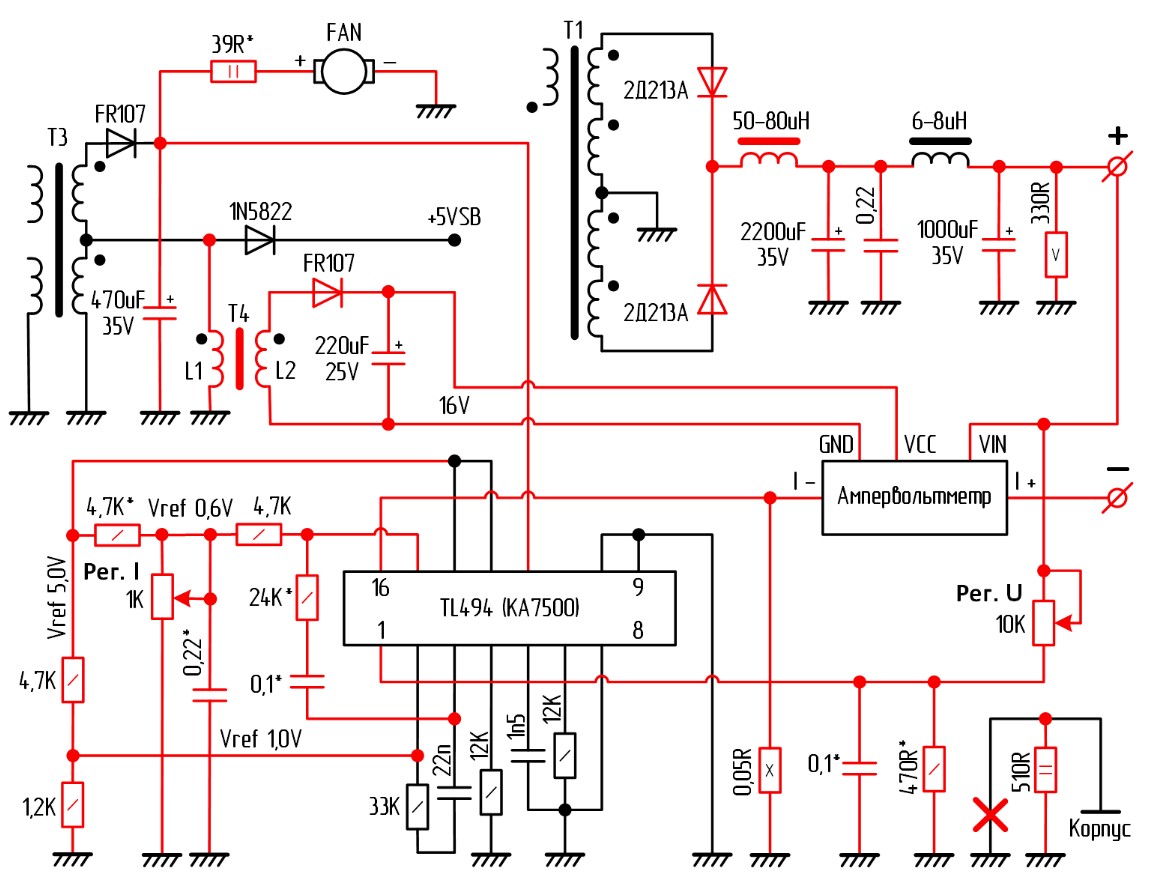

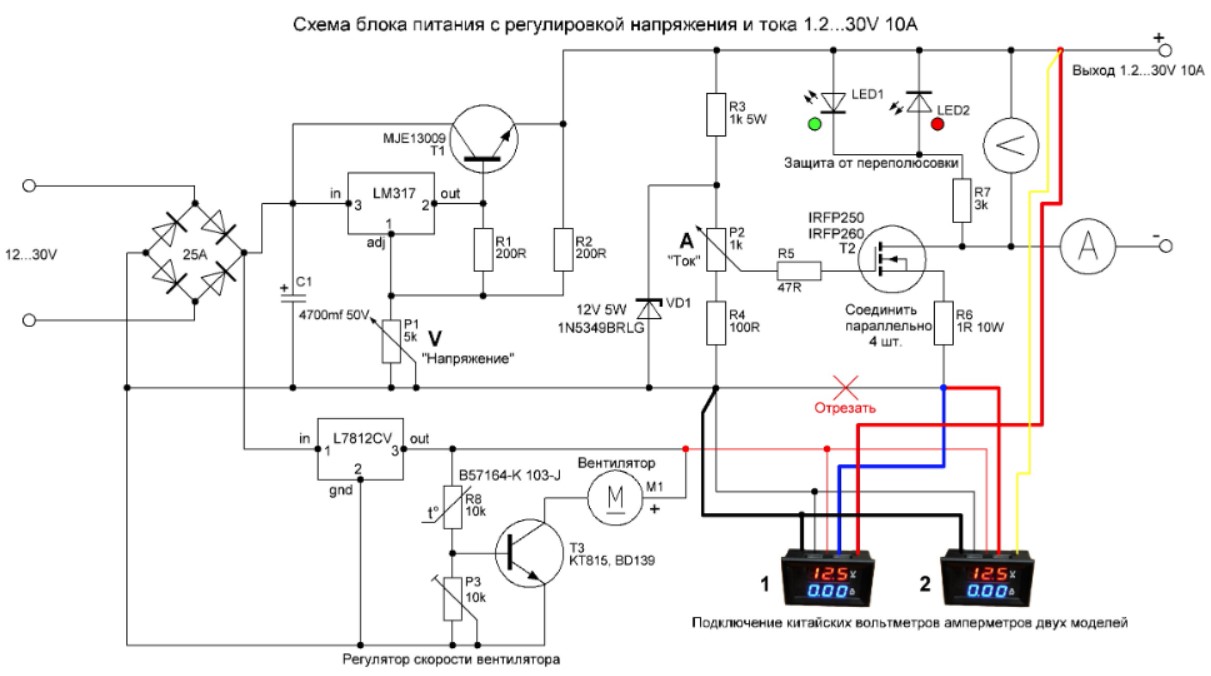

Схемы лабораторных блоков питания

Существует множество схем универсальных блоков питания, но большинство из них базируются на популярных стабилизаторах напряжения.

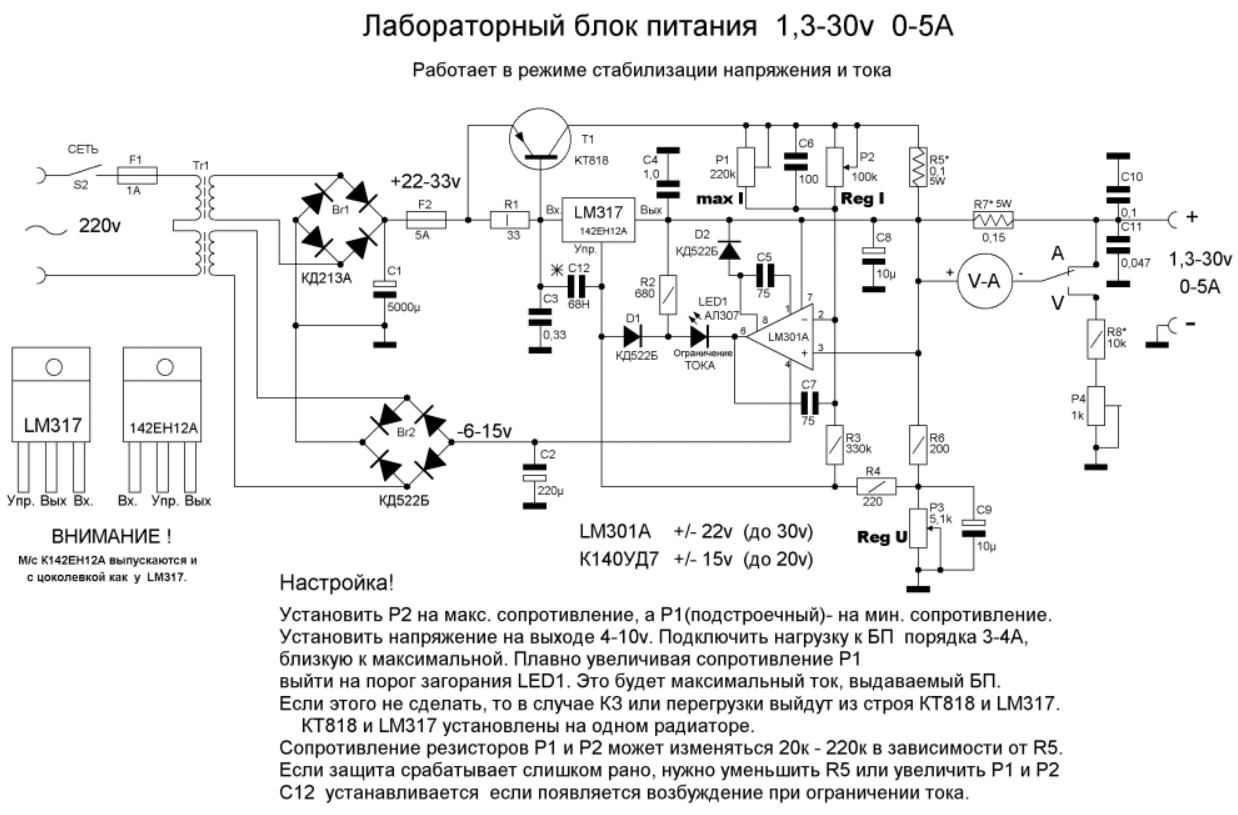

Схема на LM317

LM317 – это регулируемый стабилизатор напряжения, который позволяет получать выходное напряжение в диапазоне 1,25–37 В.

Компоненты:

• 🔌 LM317 – основной элемент схемы.
• 🔋 Трансформатор (220В → 24В) – понижает напряжение сети.
• 📏 Диодный мост – преобразует переменное напряжение в постоянное.
• 🔄 Переменный резистор (5 кОм) – регулирует выходное напряжение.
• 🔧 Конденсаторы (1000 мкФ, 100 мкФ, 0,1 мкФ) – фильтруют пульсации.
• 📊 Вольтметр и амперметр – индикация параметров.

Как работает схема:

1. Трансформатор понижает напряжение сети с 220В до 24В.
2. Выпрямительный мост преобразует переменное напряжение в постоянное.
3. Конденсаторы сглаживают пульсации.
4. LM317 регулирует выходное напряжение, которое можно изменять с помощью переменного резистора.
5. На выходе получаем стабильное регулируемое напряжение в пределах 1,25–30 В.

Эта схема проста в реализации и отлично подходит для базового устройства.

Схема на TL494

TL494 – популярная микросхема для построения импульсных блоков питания.

Компоненты:

• ⚡ TL494 – ШИМ-контроллер для импульсных блоков питания.
• 🔌 Мощные MOSFET-транзисторы (IRF3205, IRF540) – ключевые элементы схемы.
• 📏 Дроссель и конденсаторы – фильтрация пульсаций.
• 🔄 Регулируемые резисторы – настройка напряжения и тока.
• 📊 Цифровые индикаторы – для удобного контроля параметров.

Принцип работы:

1. TL494 генерирует ШИМ-сигналы для управления транзисторами.
2. Транзисторы работают в ключевом режиме, уменьшая потери мощности.
3. Высокочастотные импульсы сглаживаются дросселем и конденсаторами.
4. Выходное напряжение регулируется изменением ШИМ-скважности.

Эта схема более сложная, но обладает высоким КПД и компактными размерами.

Переделка блока питания от ПК в лабораторный

Переделка компьютерного блока питания ATX – это отличный способ получить из старого, уже ненужного БП, мощный регулируемый блок питания с достойными параметрами.

Плюсы переделки:

• ⚡ Большая мощность – стандартные БП ATX могут выдавать до 500 Вт и выше.
• 🔋 Различные выходные напряжения – 3.3В, 5В, 12В уже есть в стандартном БП.
• 🛡 Защита от перегрузки – встроенная схема защиты предотвращает короткие замыкания.
• 💰 Дешевизна – старые компьютерные блоки питания можно найти бесплатно или за небольшие деньги.

Этапы переделки

1️⃣ Разборка блока питания

• Снимаем крышку и убираем ненужные провода.
• Определяем основные линии: 3.3В (оранжевый), 5В (красный), 12В (жёлтый), GND (чёрный).

2️⃣ Модификация схемы

• Добавляем регулируемый стабилизатор напряжения (например, LM317 или TL494).
• Устанавливаем переменный резистор для настройки выходного напряжения.
• Добавляем амперметр и вольтметр.

3️⃣ Установка в корпус

• Собираем все элементы в корпус, устанавливаем разъёмы.
• Проверяем работу и тестируем блок питания под нагрузкой.

Как вариант — можно более глубоко копнуть в схему и сделать плавную регулировку выхода (по U и I).

После переделки получаем мощный лабораторный блок питания с выходным током до 10А и более.

Расчёт компонентов для сборки блока

При самостоятельной сборке важно правильно подобрать ключевые элементы, чтобы потом не пришлось переделывать или искать более просторный корпус.

Расчёт трансформатора

Трансформатор – один из главных элементов линейного блока питания, от которого будет зависеть мощность и напряжение.

Как выбрать трансформатор

• 🔋 Выходное напряжение – должно быть на 3–5 В выше максимального выходного напряжения самого блока. Например, для 0–30 В нужен трансформатор с выходом 35–40 В переменки.
• ⚡ Мощность – рассчитывается по формуле: P = U x I, где U – выходное напряжение, I – максимальный ток.

Пример: Если нужен блок питания 30 В 5 А, мощность трансформатора будет: P = 30В х 5А = 150 Вт. Но с учётом КПД лучше взять трансформатор 180–200 Вт.

Расчёт выпрямительного моста

Выпрямительный мост состоит из четырёх диодов или готовой сборки.

• 📏 Диоды должны выдерживать ток нагрузки. Например, для 5 А выбираем диоды на 10 А (с запасом).
• 🔋 Выбирайте диоды Шоттки – они имеют меньшие потери и меньше греются.

Популярные модели:

• 1N5408 – для токов до 3 А.
• MUR860 – для импульсных блоков питания.
• Диодные мосты KBPC5010, GBJ1506 – для мощных схем.

Расчёт конденсаторов

Конденсаторы сглаживают пульсации после выпрямления.

• 🔋 Ёмкость фильтрующего конденсатора можно рассчитать по формуле: ток нагрузки разделить на произведение частоты и падения напряжения.

Пример расчёта: Для 5 А и допустимого падения 2 В: С = 5/(50х2) = 50000 мкФ. Обычно выбирают 10000–47000 мкФ на 35–50 В.

Расчёт стабилизатора

Для стабилизации выходного напряжения используются линейные регуляторы LM317, LM338, L200 или импульсные TL494, XL4015.

• LM317 – для токов до 1,5 А.
• LM338 – до 5 А.
• L200 – универсальный вариант с регулировкой напряжения и тока.

Для мощных блоков питания (10 А и выше) лучше использовать импульсные схемы усиленные транзисторами, иначе рискуете постоянно слушать шум вентилятора охлаждения.

Тестирование блока питания

После сборки или переделки БП важно провести его проверку, чтобы убедиться в стабильной работе и безопасности использования.

Первичная проверка (без нагрузки)

1️⃣ Визуальный осмотр

• 🔍 Проверьте все соединения, пайку, отсутствие замыканий.
• 📏 Убедитесь, что между элементами нет перегрева или искрения.

2️⃣ Измерение выходного напряжения

• 📊 Подключите мультиметр к выходным клеммам.
• 🔌 Включите блок питания и измерьте выходное напряжение в разных положениях регуляторов.
• ⚡ Оно должно плавно изменяться в заданном диапазоне (например, 0–30 В).

3️⃣ Проверка защиты от короткого замыкания

• 🔧 Замкните выходные клеммы через мощный резистор (например, 1 Ом на 10 Вт).
• 🚦 Блок питания должен сработать на защиту и отключить выходное напряжение.

Тестирование под нагрузкой

После успешного прохождения первичной проверки можно тестировать блок с реальной нагрузкой.

1️⃣ Подключение резистивной нагрузки

• 🔋 Используйте мощные резисторы или лампы накаливания в качестве нагрузки.
• 📊 Измерьте, как меняется напряжение при увеличении тока.

2️⃣ Использование активной нагрузки

• ⚡ Подключите электродвигатель, светодиодную ленту, нагревательный элемент.
• 🔄 Проверьте стабильность работы блока питания.

3️⃣ Тестирование нагрева компонентов

• 🔥 Дайте блоку поработать 10–15 минут при максимальной нагрузке.
• 🌡 Измерьте температуру радиаторов и ключевых компонентов.
• 📏 Если температура превышает 70–80°C, стоит улучшить охлаждение.

4️⃣ Замер пульсаций выходного напряжения

• 📡 Подключите осциллограф к выходу.
• 🚦 Измерьте уровень шумов и пульсаций (не должно превышать 50 мВ для линейных блоков и 200 мВ для импульсных).

После всех тестов можно уверенно использовать лабораторный блок питания для работы с электроникой.

Дополнительные советы по улучшению

1️⃣ Добавьте индикацию тока и напряжения

• 📊 Можно установить цифровой модуль вольтамперметра.
• 🔋 Это позволит удобно контролировать параметры питания.

2️⃣ Используйте качественные радиаторы

• 🔥 Стабилизаторы и транзисторы сильно греются, поэтому необходим хороший теплоотвод.
• 🌬 Установите вентилятор, если долговременный ток больше 5 А.

3️⃣ Добавьте защиту от переполюсовки

• 🛡 Установите диод на выходе, чтобы избежать повреждения подключённых устройств при неправильном подключении.

4️⃣ Используйте толстые провода

• 📏 Для токов выше 5 А используйте провода с сечением не менее 1,5 мм².

5️⃣ Сделайте несколько выходов

• 🔌 Добавьте разъёмы для 5 В, 12 В и регулируемого напряжения, чтобы подключать разные устройства без лишних адаптеров.

Список популярных моделей в продаже

Модель	Тип	Вых. напр. и ток	Основные характеристики	Применение
Korad KA3005P	Линейный одноканальный	0–30 В, 0–5 А	Высокая точность, защита от перегрузки, дисплей с подсветкой, регулировка напряжения и тока	Для тестирования электронных схем и радиоустройств
Mastech HY3005D	Линейный одноканальный	0–30 В, 0–5 А	Регулировка напряжения и тока, защита от короткого замыкания и перегрева	Лабораторные исследования и ремонт оборудования
Rigol DP832A	Программируемый, 3 канала	0–30 В, 0–3 А (на канал)	Программируемые каналы, поддержка SCPI, мониторинг параметров через ПК, возможность дистанционного управления	Автоматизированное тестирование и научные исследования
Keysight E36312A	Программируемый, 3 канала	0–30 В, 0–5 А (на канал)	Высокая точность, быстрый отклик, поддержка USB, LAN, GPIB, SCPI команды	Для разработки и тестирования сложных электроник
Rohde & Schwarz NGM202	Программируемый, 2 канала	0–30 В, 0–5 А (на канал)	Интуитивный интерфейс, поддержка различных протоколов связи, высокая точность	Программирование и тестирование сложных устройств
Tektronix PWS4323	Многоканальный	0–32 В, 0–3 А (на канал)	3 канала, компактный и точный, регулируемые каналы с независимыми настройками	Для тестирования многоканальных устройств и схем
Wanptek NPS3010	Импульсный одноканальный	0–30 В, 0–10 А	Высокая эффективность, компактность, защита от короткого замыкания	Для общего лабораторного использования
Maynuo M9711	Активная нагрузка	0–80 В, 0–15 А	Настройка нагрузочного тока и напряжения, регулируемая нагрузка для тестирования БП	Для тестирования и калибровки блоков питания
ITech IT8511	Активная нагрузка	0–80 В, 0–15 А	Мощная нагрузка, поддержка различных режимов работы и программируемая настройка	Для испытания источников питания и точных измерений

Практические советы по использованию

Как избежать перегрева

• 🔥 Не превышайте допустимый ток – лучше заранее установить ограничение тока.
• 🌬 Добавьте активное охлаждение – при больших нагрузках устанавливайте вентилятор.
• 📊 Контролируйте температуру – в некоторых моделях есть встроенные термодатчики.

Как продлить срок службы

• 🛠 Не используйте блок питания на максимальных параметрах – лучше оставлять запас по току и напряжению.
• 🔌 Не подключайте к нему неисправные устройства – это может привести к КЗ.
• 🚦 Проверяйте выходные параметры перед подключением нагрузки – особенно если работаете с чувствительной электроникой.

Как избежать наводок и помех

• 📡 Используйте качественные кабели – плохие провода могут вызывать падение напряжения.
• ⚙ Добавьте фильтрующие конденсаторы – они помогут снизить уровень шумов.
• 🏗 Экранируйте корпус – особенно важно для импульсных блоков питания.

Выводы

Лабораторный блок питания – это необходимый инструмент для работы с электроникой. Он позволяет точно регулировать напряжение и ток, что делает его незаменимым для радиолюбителей, инженеров и сервисных мастеров.

Теперь вам остаётся перейти к делу, взявшись за сборку источника питания либо выбрав себе готовый из магазина, так как в статье мы предельно подробно разобрали:

• 🛠 Основные характеристики блоков питания.
• ⚡ Различия между линейными и импульсными моделями.
• 🔬 Популярные бренды и их особенности.
• 🔋 Как сделать ЛБП своими руками.
• 💻 Как переделать компьютерный БП в лабораторный.
• 🚦 Практические советы по эксплуатации.

Итого, если вы планируете купить лабораторный блок питания, выбирайте модель с учётом диапазона напряжения, тока, типа устройства и функций защиты. А если хотите сэкономить, можно собрать блок питания самостоятельно или переделать компьютерный БП, благо что на сайте есть про это полно материалов и схем.
