Когда речь заходит про усилители звука, мы сразу представляем мощную конструкцию с питанием в десятки вольт и иногда столько же ампер. Но ведь бывают ситуации, когда нужно наоборот понизить питание усилителя до минимально возможного значения, желательно вообще до одной пальчиковой батарейки. Это может быть при использовании такого УНЧ в МП3 плеере, мобильном телефоне или другом аналогичном устройстве с низковольтным питанием. Данная схема УНЧ и представляет собой бестрансформаторный усилитель низкой частоты, работающий от одного гальванического элемента 1,5В. Часто в таких случаях используют трансформаторный выходной каскад, который позволяет получить бОльшую выходную мощность. Но на дворе 21-й век, поэтому обойдёмся без всяких трансформаторов.
Предлагаемый усилитель рассчитан на работу при питании в пределах 0,9-3В на нагрузку сопротивлением 8 Ом. Конечно мощность получится около 50 мВт, но во многих случаях и этого хватает.

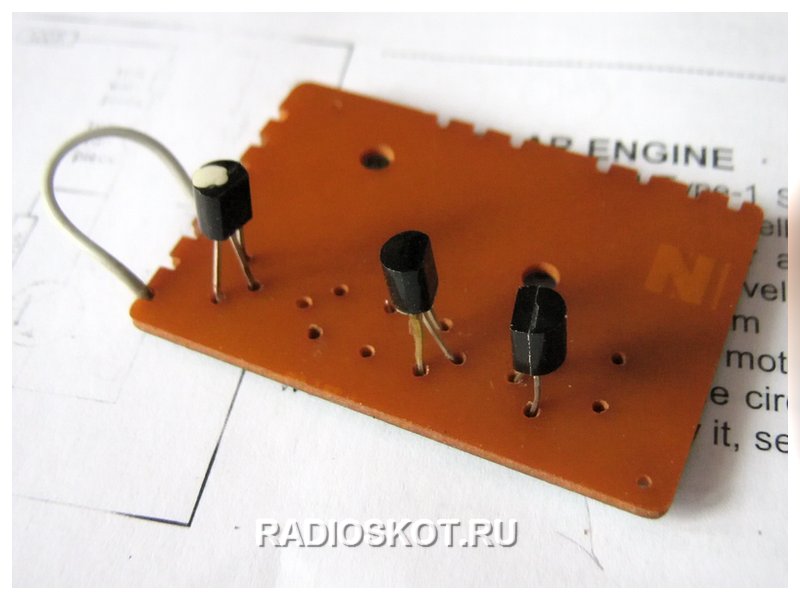

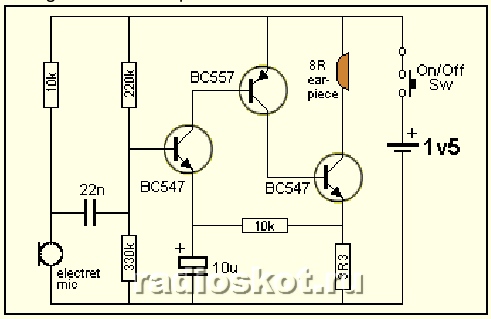

Принципиальная схема усилителя с низковольтным питанием показана на рисунке выше. Для проверки работоспособности собираем УНЧ на макетной плате.
УНЧ состоит из входного каскада на транзисторе BC547 и составного выходного каскада на транзисторах BC557, BC547. Установка тока покоя выходного каскада производится с помощью резистора смещения базовой цепи входного транзистора — 220к. Его уменьшение увеличивает ток покоя, увеличение — уменьшает.

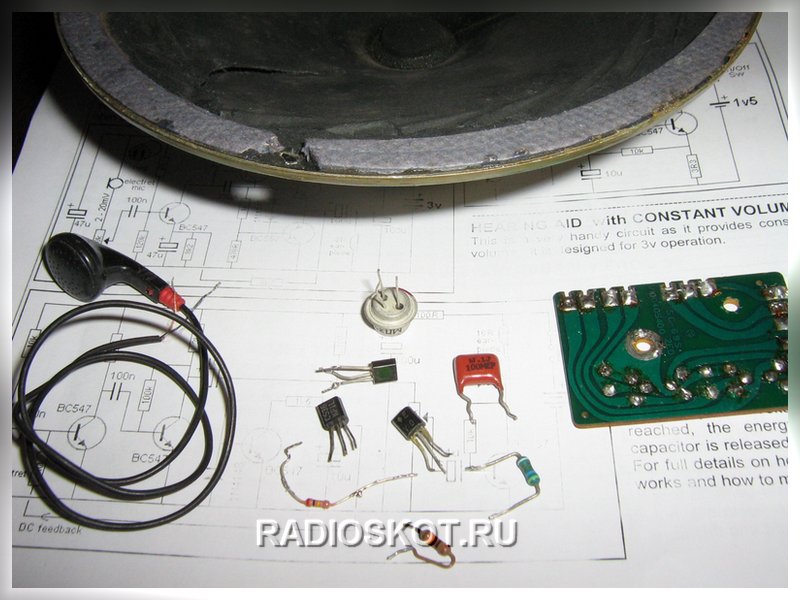

В данном усилителе можно применить любые маломощные кремниевые транзисторы, подходящие по проводимости, в том числе и КТ315-КТ361.

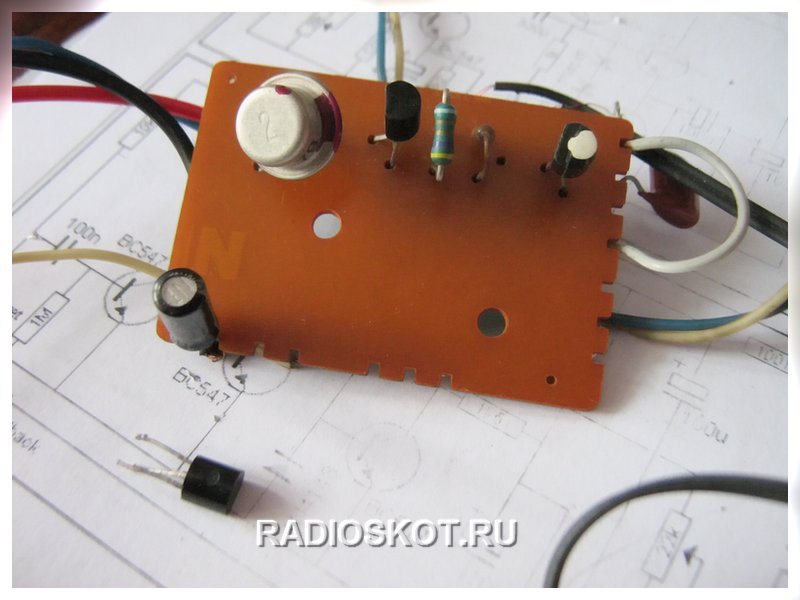

Но для максимального снижения напряжения желательно применить германиевые, с малым напряжениям падения. Например отечественные транзисторы серии МП или аналогичные импортные.

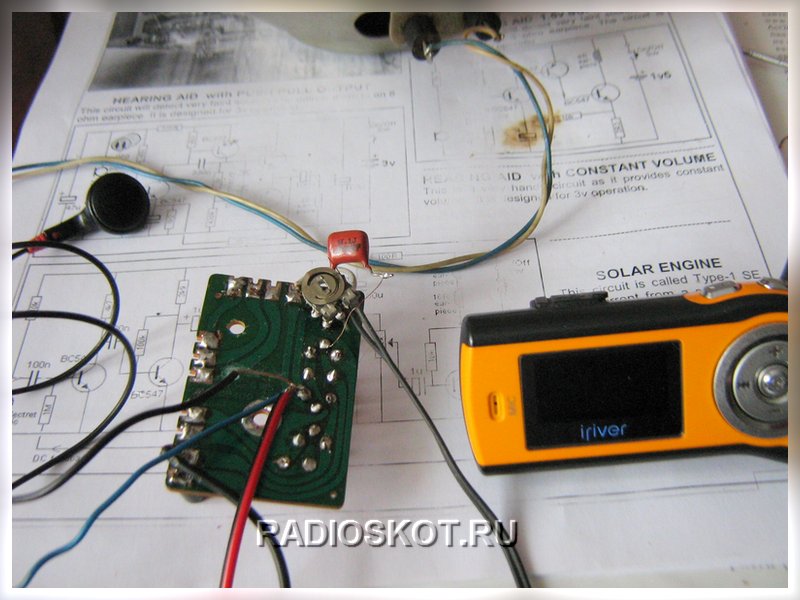

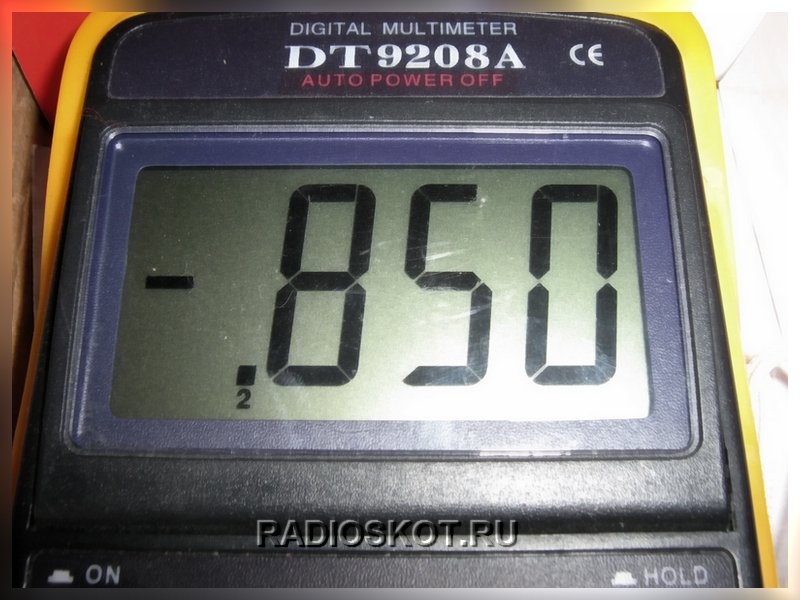

Эксперименты с различным питанием данного усилителя показали, что он сохраняет работоспособность даже при 0,85 вольт! На схеме УНЧ стоит по входу микрофон, так что если нужно подать сигнал с другого источника звука — ставим вместо него регулятор громкости. Для тестирования к УНЧ подключалась динамическая головка на 1 ватт. Стены конечно не тряслись — но слушать музыку было можно:)
