В конструировании устройств на основе аппаратной платформы Arduino часто требуется неодинаковые напряжения питания для разных частей устройства, в такой ситуации рационально использовать готовые DC-DC преобразователи. Известный отечественный производитель Arduino-совместимых устройств «Амперка», также предлагает подобное устройство. Данный преобразователь построен на м/с LM27313XMF (смотрите даташит).

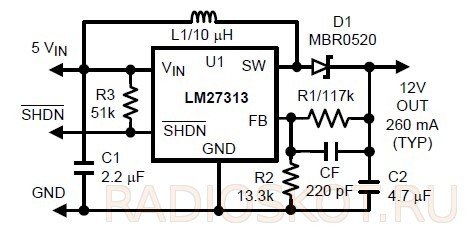

Типовая схема LM27313

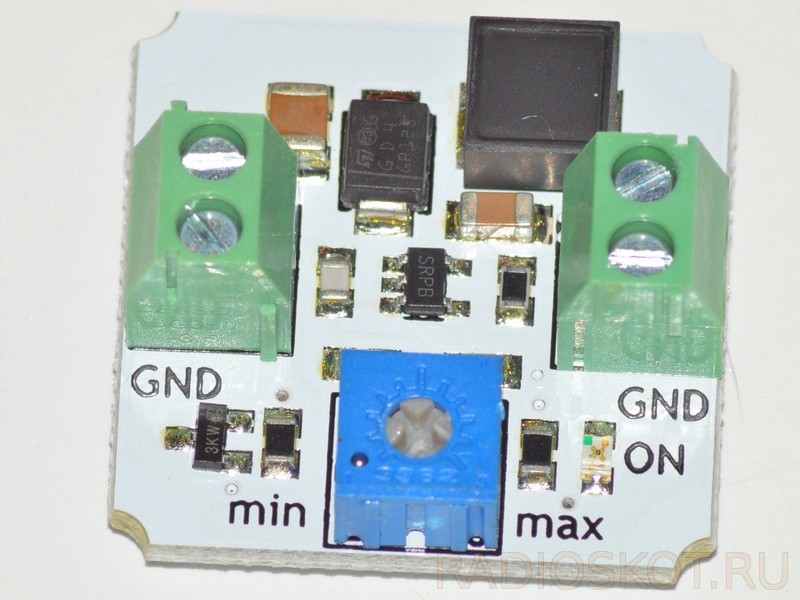

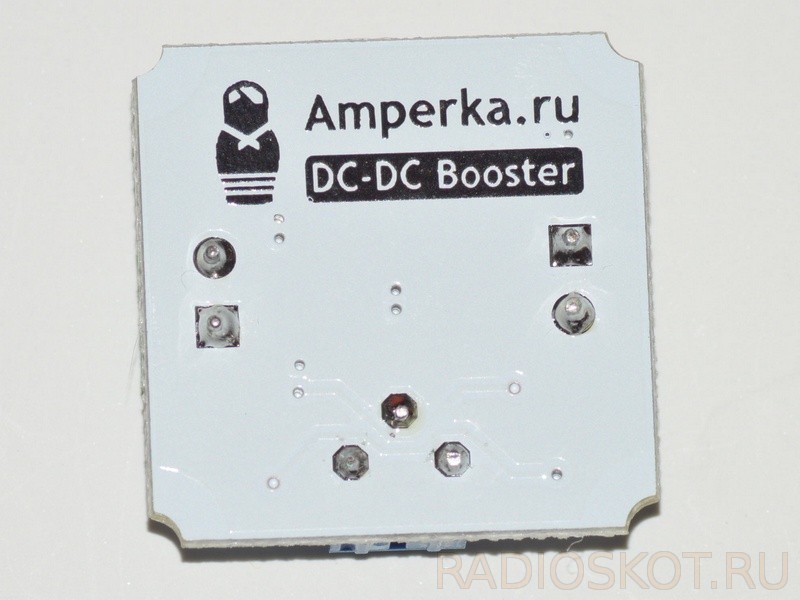

Конструктивно преобразователь представляет собой печатную плату размером 25 х 25 мм, масса устройства 5,4 г.
Испытания преобразователя
Согласно данным, предоставляемым продавцом, повышающий преобразователь может эксплуатироваться в диапазоне входных напряжений от 2,7 до 14 В, при этом выдавая на выходе напряжение от 5 до 28 В, заявленный КПД преобразования 80-90%, максимальны ток нагрузки составляет 0,8 А. Видимо в данные на сайте производителя вкралась ошибка, либо у автора какая-то другая версия устройства, по тому, что максимальное выходное напряжение в ходе экспериментальной проверки не превысило 15 В даже на холостом ходу. Напряжения регулируется при помощи подстроечного резистора. На плате имеется индикатор подачи питания на вход модуля.

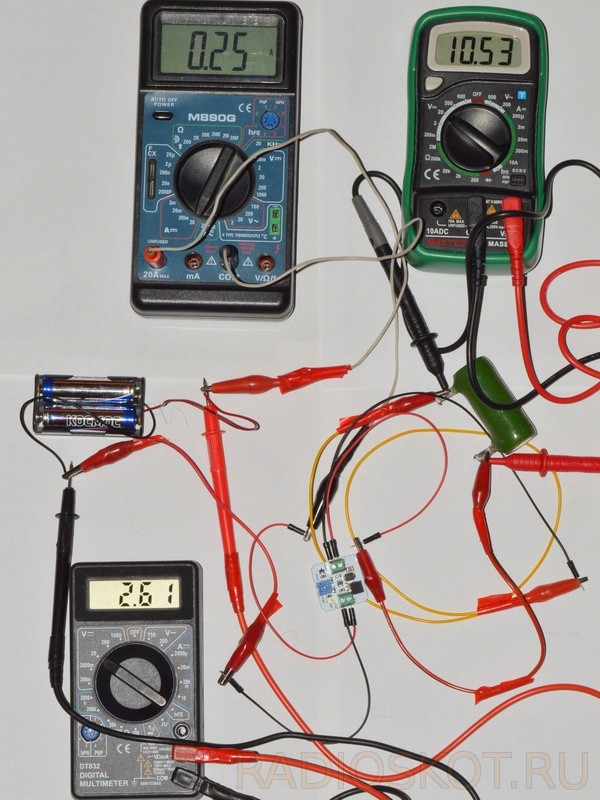

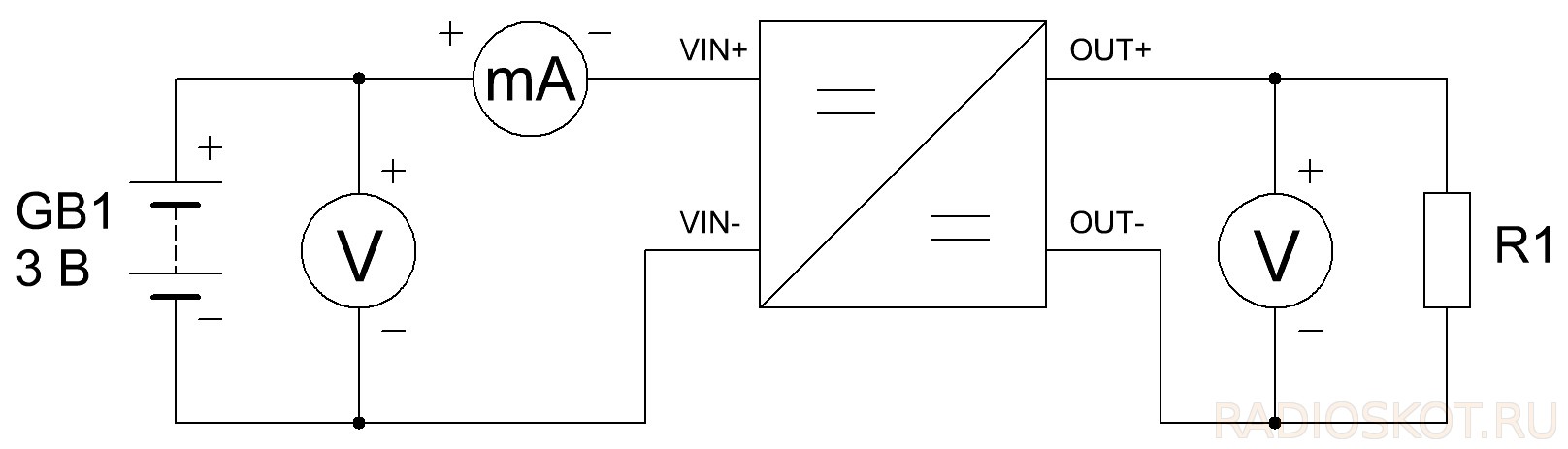

В качестве нагрузки для тестирования модуля использован резистор ПЭВ-25 510 Ом. Источником тока является батарея из двух последовательно включенных гальванических элементов типоразмера АА.
Таблица 1 Испытания модуля с нагрузкой ПЭВ-25 510 Ом
|
Входной ток, мА |
Входное напряжение, В |
Выходное напряжение, В |
|
5,91 |
2,95 |
2,68 |
|
16,3 |
2,94 |
4,09 |
|
25,7 |
2,93 |
5,00 |
|
41,7 |
2,92 |
6,10 |
|
58,7 |
2,90 |
7,06 |
|
79,2 |
2,88 |
8,03 |
|
106,8 |
2,86 |
9,05 |
|
154,3 |
2,79 |
10,16 |
|
170 |
2,71 |
11,01 |
|
270 |
2,63 |
11,31 |

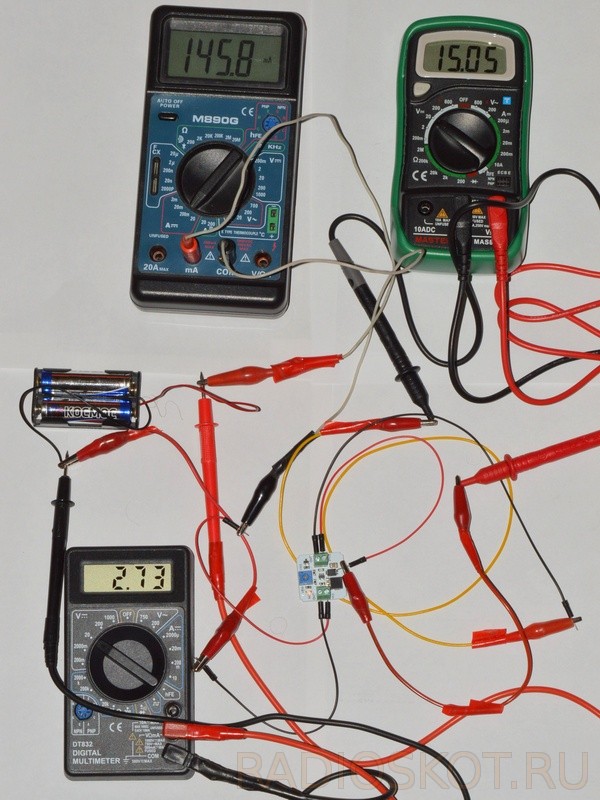

Данные полученные при испытании устройства на холостом ходу приведены в таблице 2, видно, что при росте выходного напряжения от 3 до 15 В, ток потребляемый преобразователем возрос от 0,8 до 147 мА. Видно, что при большом значении выходного напряжения, ток холостого хода возрастает очень сильно.
Таблица 2 Испытания модуля MT3608 на холостом ходу
|
Входной ток, мА |
Входное напряжение, В |
Выходное напряжение, В |
|
0,80 |
2,89 |
2,75 |
|
5,71 |
2,88 |
3,98 |
|
10,52 |
2,89 |
5,08 |
|
14,88 |
2,88 |
6,10 |
|
17,8 |
2,88 |
7,06 |
|
21,8 |
2,88 |
8,01 |
|
29,1 |
2,87 |
9,13 |
|
42,1 |
2,86 |
10,03 |
|
59,0 |
2,84 |
11,16 |
|
68,9 |
2,83 |
12,04 |
|
84,0 |
2,81 |
13,14 |
|
99,6 |
2,78 |
13,93 |
|
147,8 |
2,74 |
15,32 |
Подведение итогов
В целом данный модуль напоминает по своим характеристикам повышающий преобразователи SX1308 и MT3608. Как и все товары бренда «Амперка» с которыми имел дело автор, модуль сделан добротно: индикатор подачи питания, удобные клеммы для подключения. Все это конечно хорошо.
К недостаткам можно отнести очень высокий ток холостого хода, так. что если вам надо поднять напряжение с 3 В до 12 В ни о каком КПД в 80% нет и речи. Тот же индикатор питания в оправданный при макетной сборке, будет бесполезно освещать изнутри корпус готового устройства, в прочем это признает и сам производитель и предлагает удалять светодиод с платы при ее эксплуатации в устройствах с пониженным энергопотреблением. Поскольку в данном модуле изменение выходного напряжения осуществляется с помощью однооборотного резистора, то добиться точного значения выходного напряжения несколько сложнее, чем в аналогичных модулях с многооборотными подстроечными резисторами. Но самое главное, устройство стоит на порядок больше своих аналогов. Обзор подготовил Denev.
