Всё, надоело менять батарейки в мультиметрах! Давно хотел собрать преобразователь от пальчиковой батарейки, но потом подумал, что и их придется менять. Захотелось питать преобразователь от аккумуляторов. Это бОльшая емкость, по сравнению со стандартными кронами, да и затрат поменьше.

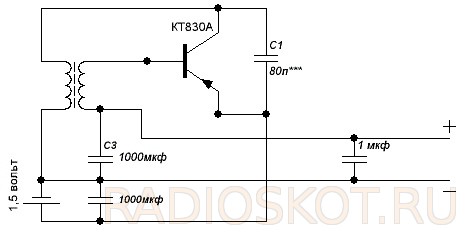

Схема инвертора для батарейки тестера
Нашел в сети схему, собрал устройство. Впечатлило. Без нагрузки потребляет около 0.2 мА, а КПД доходит, как там было написано, до 94%. Пробовал запитывать устройство от 1.5 В — напряжение на выходе не понравилось, а перематывать трансформатор лень. Поэтому взял аккумулятор от мобильника, он плоский, емкость для мультиметра хорошая, да и форма тоже.
Конденсаторы на 1000 мкФ не ставил, поставил параллельно керамику и пленку на 120 нФ. На работу они не сильно повлияли. Транзистор взял старый советский. Здесь надо ставить германиевые транзисторы, тогда минимальное напряжение питания снизится. В источнике написано, что работа начинается с 0.4 вольт и продолжается аж до 0.2 Вольт. Это получается можно питать устройство даже от маленькой солнечной батарейки, картошки, лимона и прочего.
В параллель выходу поставил стабилитрон на 10 В — с целью защиты мультиметра от всплесков питания. Трансформатор мотал на ферритовом колечке. Моточные данные: 10 витков 0.5 мм и 50 витков 0.1 мм проводом — старался витком к витку, а получилось как всегда. Если преобразователь не заработает — меняем местами выводы вторички, что я и сделал после первого запуска, хоть схема и выдавала напряжение чуть больше входного.
Конденсатор С1, на 80 нФ, можно менять от 1 до 100 нФ, он влияет на выходное напряжение, соответственно и на КПД.

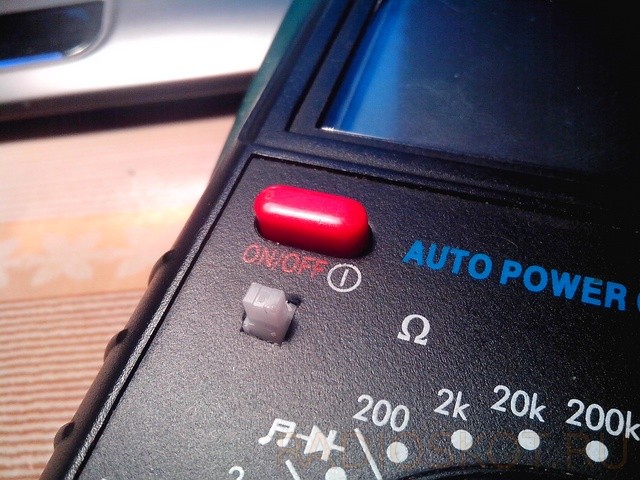

Понятно, что этот простейший преобразователь напряжения можно использовать не только для получения 9 вольт на выходе, и не только для запитывания мультиметра — область его применения очень широкая, в том числе и для светодиодных фонариков. Автор конструкции BFG5000.
