Начинающие радиолюбители, которых большинство, для сборки регулированного блока питания выбирают схемы попроще. Такую схемку решил сделать и я, так как возможностей достать дорогие детали и настроить сложный БП вряд-ли получится.
Самое основное для любой конструкции корпус. Тут мне повезло достать нерабочий БП ATX от компьютера, куда и будет помещён будущий блок питания.
Разъёмы сзади для сети 220В оставил, а на место кулера прикрутил обычную розетку, так как их постоянно не хватает для массы моих электронных устройств. Короче лишней она не будет.

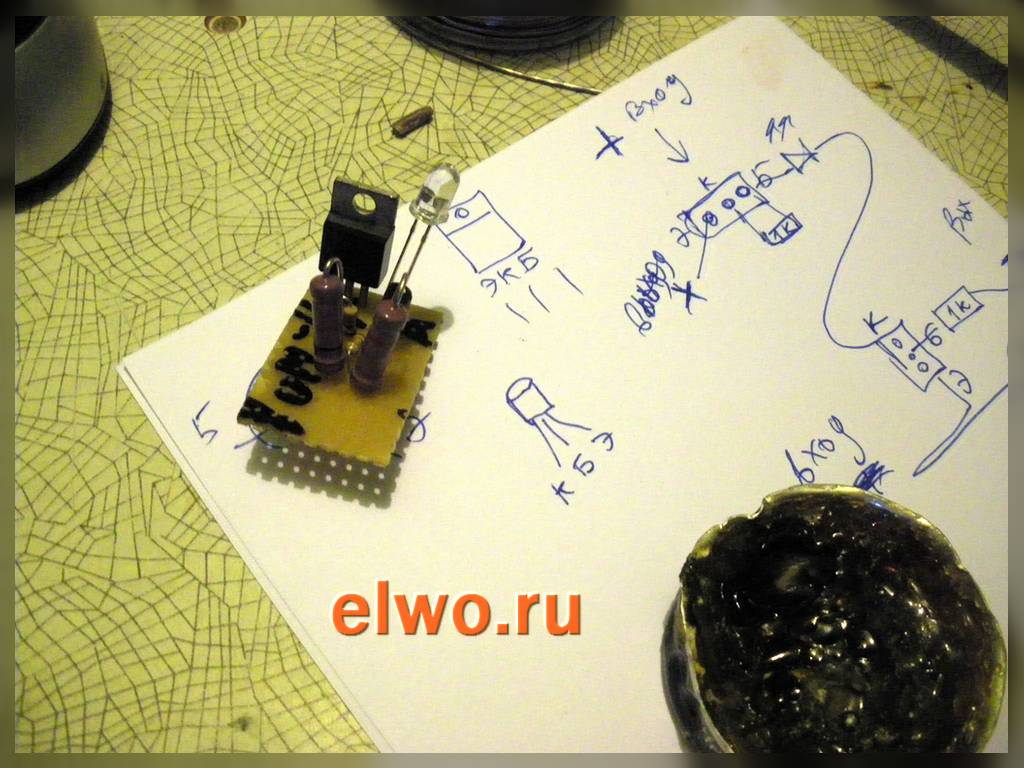

Печатная плата блока питания простейшая и изготовить её будет легко даже начинающим. В крайнем случае можно вырезать дорожки резаком, а не травить. Для защиты по максимальному току — а это обязательно должно быть в радиолюбительском блоке питания, выбрал схему электронного предохранителя с индикацией перегрузки на светодиоде.

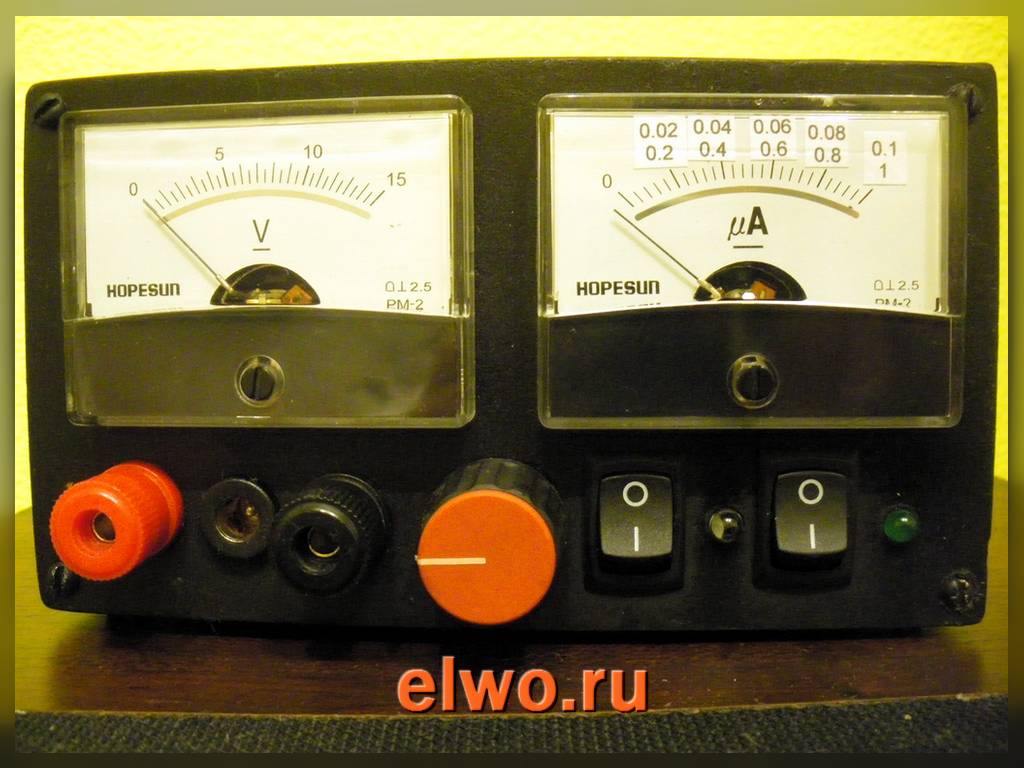

Передняя панель блока питания изготавливается из пластика, текстолита или даже фанеры — кто на что богат. На ней будут крепиться стрелочные индикаторы — вольтметр и амперметр (как впоследствии стало понятно, что это намного лучше и удобней цифровой индикации), регулятор напряжения и кнопки включения и переключения режимов защиты. Я выбрал 0,1 и 1А, но можно рассчитать резистор токовой защиты на любое значение.
Ещё на передней панели блока питания будут две клеммы для подключения проводов выхода БП.

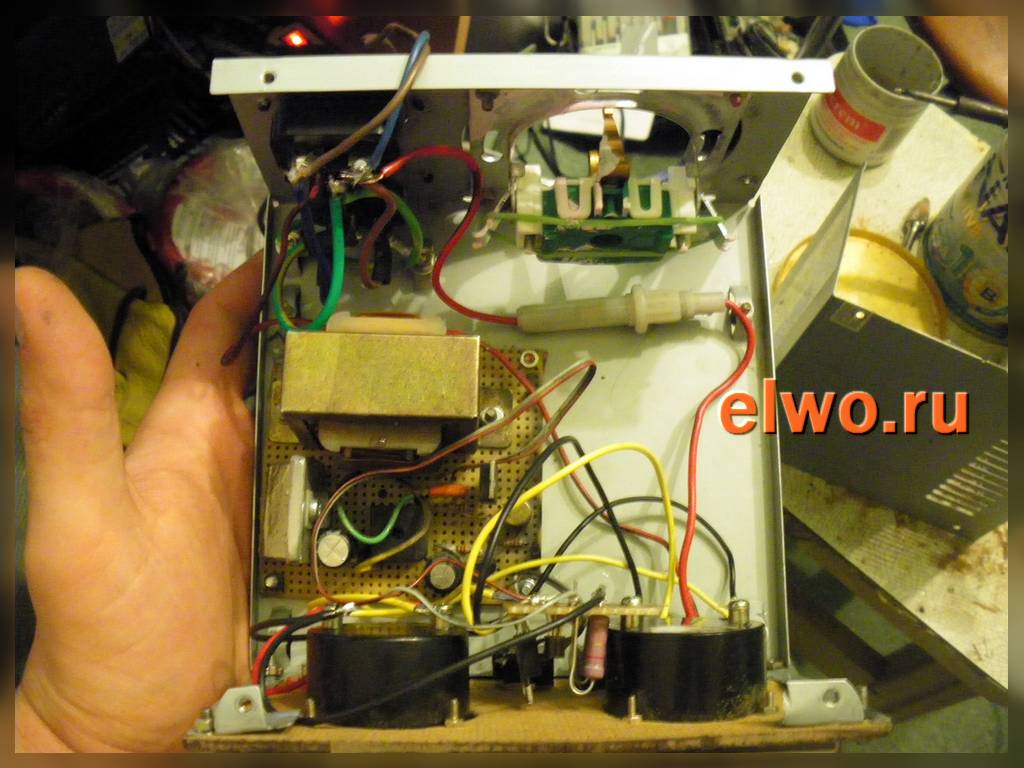

Получается вот что-то уже похожее на блок питания. Трансформатор выбираем такой, чтоб он поместился в корпус. Так что если вы идёте его покупать на радиобазаре — сначала замеряйте габариты коробки.
Корпус обклеиваем самоклеющейся плёнкой или красим лаком.
Зелёный светодиод будет светиться при включении БП в сеть, а красный сигнализирует о срабатывании защиты от токовой перегрузки.
А чтоб нанести на шкалу новые значения вольт и ампер, придётся раскрыть их корпуса и аккуратно наклеить бумажки с новыми значениями поверх старых.
Вот и всё. Отличный простой блок питания из подручных материалов полностью готов. Работа с ним в течении нескольких месяцев показала его высокую надёжность и простоту эксплуатации. Материал предоставил in_sane.
