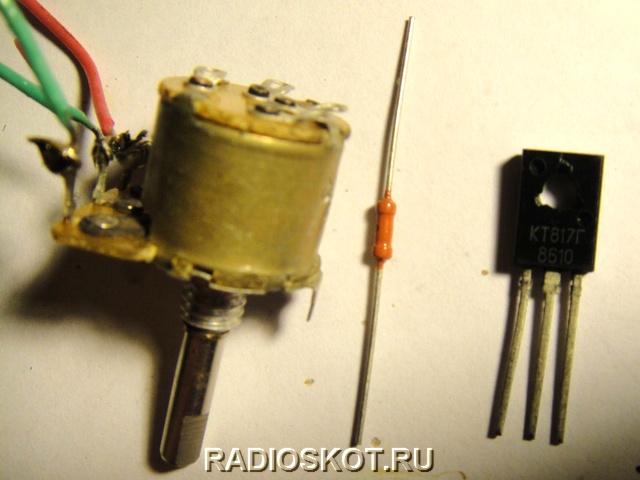

Всем привет 🙂 В этой статье хочу показать, как сделать регулятор напряжения на одном транзисторе, что пригодится для изготовления простого блока питания или универсального адаптера к радиоустройствам, на различные напряжения. Создать такую схему может даже самый начинающий радиолюбитель. Из компонентов нам понадобится:
1. Транзистор КТ817Г, его можно заменить на КТ815Г.
2. Переменный резистор на 10 кОм.
3. Резистор обычный 0.125 ватт на 1ком.
В виде чертежа решил сделать полную картинку, дабы новичку было легче усвоить работу и представить схему.

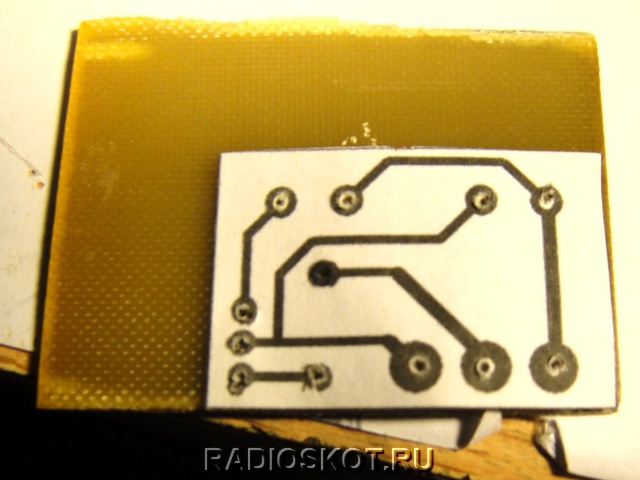

Начнем сборку. Для начала распечатываем данный чертеж, и ножницами ровно срезаем его без картинок, прикладываем чертеж к текстолиту, и начинанаем сначало сверлить отверстия, т.к потом будет легче нарисовать.
Далее дырки по чертежу просто соединяем перманентым маркером, или лаком.

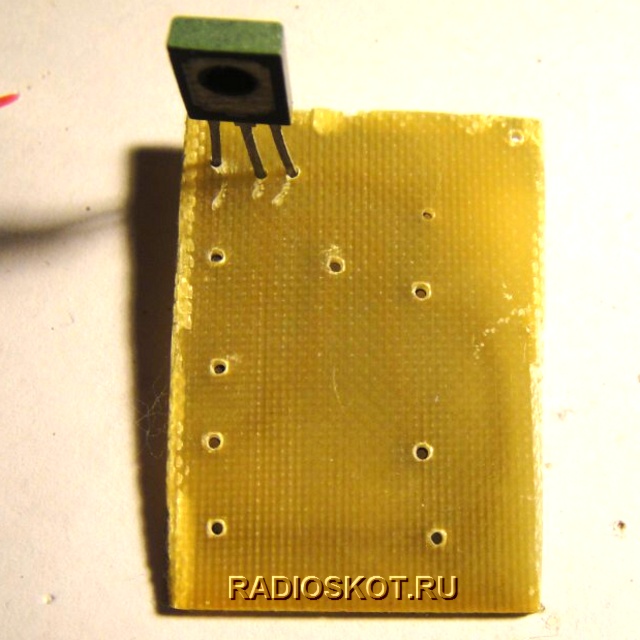

Обрезаем остатки тестолита и приступим к пайке компонентов. Сначала припаивываем транзистор, только будьте внимательны — не перепутайте ножки на транзисторе местами (эмиттер и базу).
Дальше устанавливаем резистор на 1ком, затем впаиваем проводами переменный резистор на 10ком. Можно поставить и другой резистор, сразу припаять резистор без этих соплей, но мой резистор не позволил этого, и пришлось повесить на провода… Остается припаять 4 вывода к питанию, и к выходам.

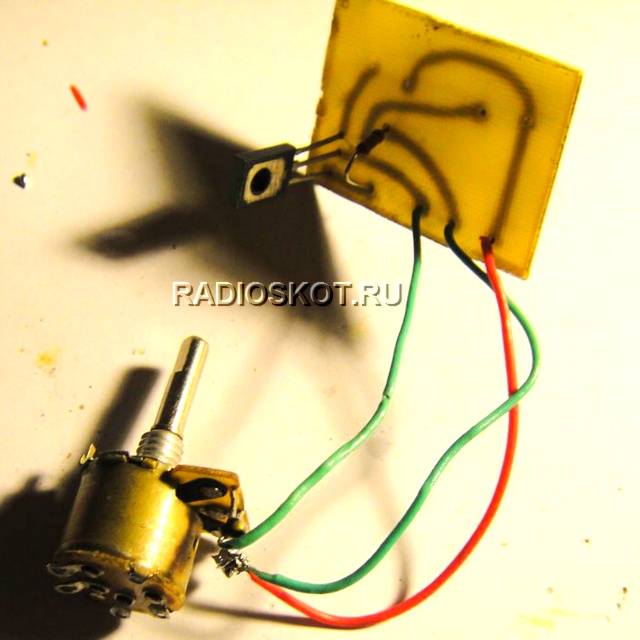

Готово! Подключаем питание, на выход — светодиод, мотор, лампу, в моем случае это был светодиод и вращая регулятор наглядно смотрим на изменение напряжения. Демонстрацию работы данной конструкции, а так-же подробное объяснение подключения, можете посмотреть в видеоролике ниже.
Стоит отметить, что мощность и ток нагрузки не должен превышать предельных значений для указанного транзистора — это примерно пол Ампера. Для подключения к регулируемому стабилизатору более мощных устройств, придётся заменить транзистор на КТ805, КТ819. С вами был [PC]Boil-:D
