Сила советских трансформаторов

Есть ещё порох в пороховницах, а ягоды — в ягодицах!

Силовые трансформаторы произведённые в СССР, остаются легендарными устройствами, которые продолжают находить применение в самых разных областях даже спустя десятилетия после их выпуска. Эти надёжные, долговечные и мощные устройства были разработаны для работы в суровых условиях, что делает их идеальными для самодельных проектов или ремонта. От зарядных устройств для автомобильных аккумуляторов до сварочных аппаратов и источников питания для силовой электроники — они показывают впечатляющую универсальность. Не спешите продавать их на медь — запас прочности, простота конструкции и доступность, позволяют создавать с ними превосходные устройства с минимальными затратами.

Давайте подробно рассмотрим возможности советских трансформаторов, их технические характеристики, особенности конструкции и примеры практического применения. Изучим реальные проекты, которые показывают как эти устройства могут быть адаптированы для современных задач, даже в современную эпоху импульсных БП.

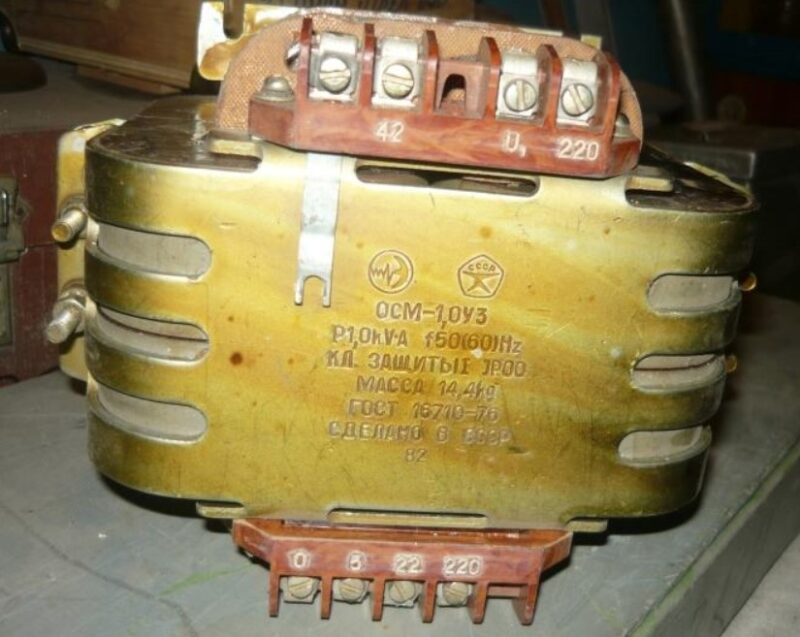

Технические характеристики

Советские трансформаторы, выпускавшиеся на заводах, таких как Чирчикский трансформаторный завод, Московский трансформаторный или Тольяттинский, отличались высокой надёжностью и запасом прочности. Они создавались в соответствии с ГОСТами, которые требовали устойчивости к перегрузкам, перепадам напряжения и длительной эксплуатации. Основные типы включали силовые масляные (ТМ, ТМГ), сухие (ТС, ТСЗ) и маломощные (ТСА), применявшиеся в радиотехнике, промышленности и бытовой электронике.

Типовые характеристики:

• Номинальная мощность: от 0.01 кВА (для маломощных ТСА) до 6300 кВА (для промышленных ТСЗ).
• Напряжение первичной обмотки: 220–380 В для бытовых и промышленных моделей, до 35 кВ для силовых.
• Напряжение вторичной обмотки: от нескольких вольт (например, 6 В, 12 В) до 0.4–10 кВ, в зависимости от модели.
• Ток: от десятков миллиампер в маломощных моделях до сотен ампер в сварочных или силовых трансформаторах.
• Класс напряжения: от 0.66 кВ (ТСА, ТОП) до 750 кВ (силовые масляные).
• Масса: от нескольких килограммов (ТСА) до сотен килограммов (ТНЗ, ТМ).
• КПД: обычно 85–95%, в зависимости от модели и условий эксплуатации.

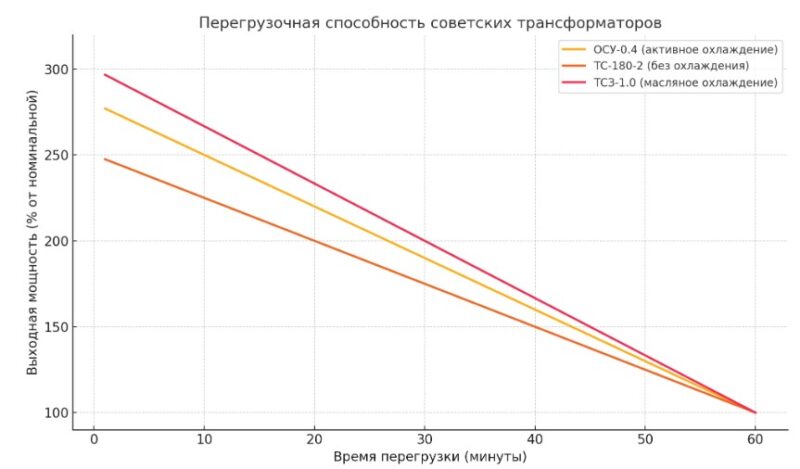

Особенностью тех трансформаторов была их способность выдерживать перегрузки, иногда в 2–3 раза превышающие номинальную мощность, без значительного ущерба для конструкции. Это достигалось за счёт качественных материалов (например, трансформаторной стали с низкими потерями) и продуманной конструкции обмоток.

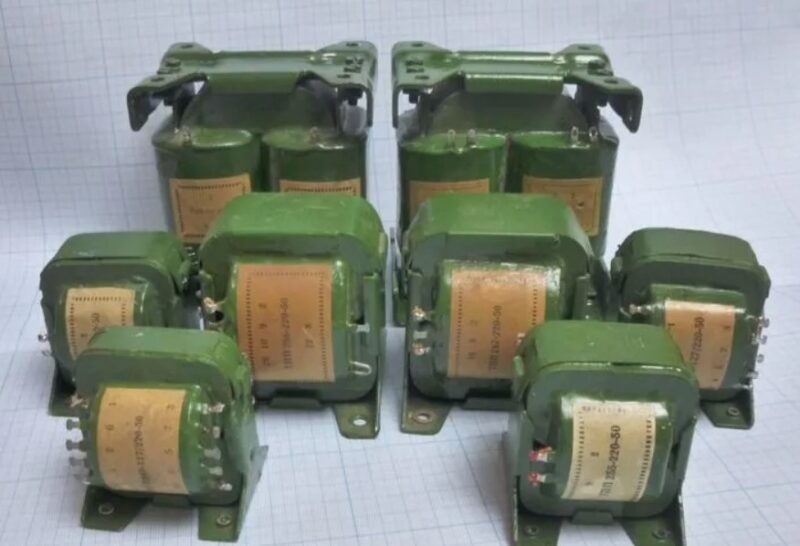

Примеры моделей

1. ТСА (трансформаторы силовые анодные): Использовались в радиотехнике, телевизорах и транзисторной аппаратуре. Номинальная мощность — 0.01–0.25 кВА, напряжение вторичной обмотки — 6–24 В, ток — до 5 А. Применялись для питания ламповых и транзисторных схем.
2. ОСУ-0.4: Однофазный сухой трансформатор мощностью 400 Вт, напряжение первичной обмотки — 220 В, вторичной — до 60 В (с дополнительными обмотками). Подходит для зарядных устройств и сварочных аппаратов.
3. ТМ-25/10: Масляный трансформатор мощностью 25 кВА, напряжение 6–10 кВ, масса 490 кг. Использовался в электросетях и промышленности.
4. ТСЗ-1000: Трёхфазный сухой трансформатор мощностью 1000 кВА, напряжение 0.4–10 кВ. Применялся на промышленных предприятиях.

Эти модели лишь малая часть ассортимента, выпускавшегося в СССР. Их разнообразие позволяло находить трансформаторы для любых задач, от бытовых до специализированных.

Таблица характеристик популярных моделей

Модель	Мощн. (ВА/Вт)	Вторич. напр. (В)	Ток вторички (А)
ТСА-0.01	10	6, 12, 24	0.5–1.5
ТСА-0.025	25	6, 12, 18, 24	1–3
ТС-180-2	180	6.3, 12, 40	2–10
ОСУ-0.25	250	12, 24, 36	5–15
ОСУ-0.4	400	12, 24, 60	10–20
ТС-270-1	270	6, 12, 24, 36	5–12
ТН-30-220	300	12, 24, 36	6–15
ТСЗ-0.5	500	24, 36, 48	10–20
ТС-400	400	12, 24, 48	15–25
ТПП-288	200	6, 12, 18	3–10
ТС-160	160	6, 12, 24	2–8
ТСЗ-1.0	1000	36, 48, 110	20–30
ТН-60	600	12, 24, 48	10–25
ТСА-0.05	50	6, 12, 24	2–5
ТС-200-2	200	6, 12, 36	3–12
ОСУ-0.63	630	24, 48, 60	15–30
ТС-250	250	12, 24, 36	5–15

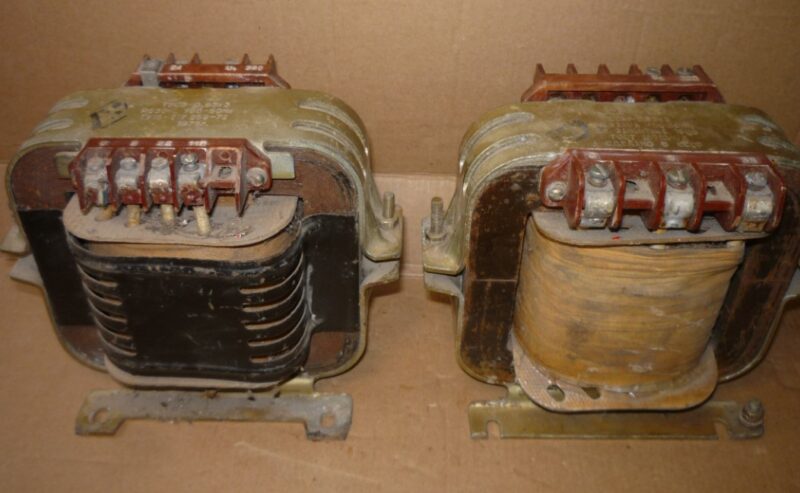

Конструктивные особенности

Они изготавливались из высококачественной трансформаторной стали, меди или алюминия (для обмоток) и прочных изоляционных материалов, таких как лакоткань, бумага или совтол (для масляных моделей). Конструкция обеспечивала устойчивость к нагреву, вибрациям и механическим повреждениям. Масляные трансформаторы (ТМ, ТМГ) имели герметичные баки с предохранительными клапанами, срабатывающими при избыточном давлении (более 30 кПа), что предотвращало аварии.

Сухие (ТС, ТСЗ) использовали воздушное охлаждение, иногда с принудительной вентиляцией, что упрощало их эксплуатацию в закрытых помещениях. Маломощные модели (ТСА) часто имели компактные размеры и были рассчитаны на длительную работу в бытовых условиях, например, в телевизорах или радиоприёмниках.

Простота и надёжность

Конструкция отличалась минималистичностью. Отсутствие сложной электроники делало их практически неуязвимыми для поломок. Например, в зарядных устройствах на базе трансформаторов использовались только выпрямительные диоды, конденсаторы и иногда реле, что обеспечивало долговечность и простоту ремонта. Перегрузочная способность позволяла трансформаторам работать в экстремальных условиях, например, при коротком замыкании или повышенной нагрузке, без немедленного выхода из строя (как это часто бывает у недорогих импульсных ЗУ).

Модифицируемость

Советские трансформаторы легко поддавались доработке. Вторичные обмотки можно было перематывать для получения нужного напряжения или тока, а первичные — дополнять конденсаторами для регулировки параметров. Это делало их идеальными для самодельных проектов, где требовалась гибкость в настройке.

Применение трансформаторов

Трансформаторы находили применение в промышленности, энергетике, радиотехнике и бытовой электронике. Но особенно их потенциал раскрывается в радиолюбительских схемах, где они становятся основой для создания разных устройств. Далее рассмотрены примеры таких проектов, основанные на реальном опыте пользователей.

Трансформаторное зарядное устройство

Одним из самых популярных их применений является сборка зарядных устройств для авто аккумуляторов. Примером служит самодельное зарядное, работающее почти 50 лет. Оно обеспечивает стабильный ток от 0.5 до 10 А с шагом пол ампера и напряжение от 12 до 16 В. Устройство оснащено автоматическим отключением при достижении заданного напряжения, что предотвращает перезаряд. Ниже приблизительная схема.

Конструкция зарядного устройства

• Трансформатор: Используется силовой (например, ТСА или ОСУ) с выходом со средней точкой, что позволяет обойтись двумя выпрямительными диодами вместо мостовой схемы. Первоначально применялся мост из четырёх диодов, но для упрощения конструкции два диода в каждом плече были запараллелены, что также уменьшило нагрев радиатора.
• Регулировка тока: В первичной обмотке установлены бумажные конденсаторы ёмкостью 0.5, 1, 2, 4, 8 и 10 мкФ, подключаемые тумблерами в двоичном коде. Это позволяет точно настраивать ток зарядки. Конденсатор на 0.5 мкФ был добавлен позже для зарядки маломощных аккумуляторов (гелевых).
• Автоматика: Электронный вольтметр на 15 В отслеживает напряжение на АКБ. При достижении заданного значения (настраивается) срабатывает реле на 12 В (на схеме не показано), которое отключает реле на 220 В. Кнопка включения без фиксации предотвращает запуск без подключенного аккумулятора. Если аккумулятор не подключён, напряжение зашкаливает, и устройство отключается.
• Защита: Ток ограничен конденсаторами, что защищает от короткого замыкания. Переполюсовка не требует сложной защиты — достаточно цветных проводов на выходе для правильного подключения.

Это ЗУ демонстрирует исключительную надёжность: за десятки лет эксплуатации не потребовалось никакого ремонта. Простота конструкции (минимум полупроводников, механические реле) делает его устойчивым к поломкам. Устройство подходит для зарядки автоаккумуляторов любой ёмкости, включая маломощные, и не боится ошибок эксплуатации, таких как короткое замыкание.

Зарядное устройство для мощных аккумуляторов

Другой пример использования советского трансформатора — зарядное для аккумуляторной батареи ёмкостью 200 А·ч и напряжением 48 В. В условиях ограниченных ресурсов был использован трансформатор ОСУ-0.4 мощностью 400 Вт, который показал впечатляющую перегрузочную способность.

Конструкция

• Трансформатор: ОСУ-0.4 с дополнительной обмоткой, обеспечивающей выходное напряжение около 60 В. Обмотка выполнена двойным проводом, который изначально казался недостаточно толстым для тока 20 А.
• Регулировка: Трансформатор подключён через лабораторный автотрансформатор (ЛАТР) мощностью 2 кВт для настройки входного напряжения.
• Выпрямитель: Мост из диодов на 100 А, обеспечивающий стабильное выпрямление тока (на схеме не показан).
• Охлаждение: Для предотвращения перегрева использован серверный вентилятор, направляющий поток воздуха через трансформатор.

Для зарядки батареи требовалось напряжение 56 В и ток 20 А, что соответствует мощности 1120 Вт. Несмотря на номинальную мощность трансформатора всего 400 Вт, он успешно справился с задачей. Первоначальный нагрев и запах изоляции были устранены с помощью активного охлаждения. Температура обмоток стабилизировалась на уровне 40 °C, что позволило устройству работать непрерывно в течение нескольких недель. За всё время батарея была перезаряжена раз 20 без сбоев.

Этот проект подчёркивает феноменальную перегрузочную способность тех трансформаторов. Превышение номинальной мощности почти в три раза без разрушения устройства свидетельствует о запасе прочности, заложенном в конструкции. А активное охлаждение позволяет использовать его даже в экстремальных условиях.

Универсальный аппарат для гаража

СССР-овские трансформаторы идеально подходят для создания многофункциональных устройств, таких как сварочный аппарат, пускозарядное устройство или источник питания для различных инструментов.

Конструкция

• Трансформатор: Базой послужил силовой трансформатор с возможностью перемотки вторичной обмотки. Вторичка была снята, сложена вдвое и намотана обратно, затем обмотки соединены последовательно. Точка соединения выведена на переднюю панель через болт М8 для подключения нагрузки.
• Сварочный аппарат: На выходе установлен выпрямитель на двух диодах и двух тиристорах вместо полного моста на четырёх диодах. Добавлены конденсатор (через резистор 1 Ом, 20 Вт) и дроссель для стабилизации дуги. Конденсатор отключается при использовании в режиме пускозарядного устройства с помощью сетевой вилки с перемычкой.
• Регулировка: Симисторный регулятор установлен на первичной обмотке для управления током. Альтернативно можно регулировать ток по вторичной обмотке, но это сложнее в реализации.
• Корпус: Все компоненты размещены в металлическом корпусе с вентилятором для охлаждения.

Устройство выполняет множество функций:
носа питания для аудиосистем, точечной сварки и даже выжигателя для гвоздей в каблуках.

1. Сварочный аппарат: Подходит для сварки металлов толщиной до 4 мм электродами 3 мм. Тиристоры позволяют регулировать ток для стабильной дуги.
2. Пускозарядное устройство: Обеспечивает зарядку автомобильных аккумуляторов (12 В) и пусковой ток для запуска двигателя. Отключение конденсатора в этом режиме повышает эффективность.
3. Источник питания: Используется для резака для пенопласта, аккумуляторного инструмента (например, шуруповёрта) и других устройств, требующих 12–24 В.
4. Точечная сварка: На основе того же трансформатора создан аппарат для сварки никелевых лент (0.2 мм) и стали (до 0.3 мм). Это полезно для сборки аккумуляторных батарей.
5. Дополнительные функции: Устройство может служить источником питания для выжигателя, нагревателя или других самодельных инструментов.

Универсальность аппарата делает его незаменимым в гараже или мастерской. Простота конструкции и использование доступных компонентов (диоды, тиристоры, конденсаторы) снижают затраты. Подбор обмоток и регулировка тока позволяют адаптировать устройство под разные задачи. Вентилятор обеспечивает стабильную работу даже при длительной нагрузке, а запас прочности трансформатора гарантирует долговечность.

Другие варианты применения

Вообще, они находят применение в десятках других проектов:

• Источники питания для электроники: Трансформаторы ТСА используются для питания самодельных усилителей, радиоприёмников или Arduino-проектов. Выходное напряжение (6–24 В) идеально подходит для большинства электронных схем.
• Нагреватели: Те что с низковольтными обмотками (2–5 В, 50–100 А) применяются для создания нагревателей, например, для паяльных станций или резаков по пенопласту.
• Электролизеры: Мощные (например, ОСУ или ТС) используются для электролиза воды, очистки металлов или травления печатных плат.
• Лабораторные блоки питания: С добавлением регулятора напряжения и тока (на базе LM317 или XL4015) они превращаются в универсальные источники питания для тестирования электроники.
• Освещение: Со стандартным выходом 12 В питают светодиодные ленты или галогенные лампы, обеспечивая стабильное напряжение.

Эти примеры показывают, что возможности старых силовых трансформаторов ограничены только фантазией радиомастера. Их универсальность и надёжность делают их идеальной основой для экспериментов.

Практические советы по работе

Безопасность

Работа с трансформаторами требует строгого соблюдения техники безопасности:

• Всегда отключайте трансформатор от сети перед разборкой или модификацией.
• Проверяйте отсутствие напряжения на обмотках мультиметром, так как конденсаторы могут сохранять заряд.
• Используйте изолированные инструменты и работайте в сухом помещении.
• При перемотке обмоток или пайке следите за температурой, чтобы не повредить изоляцию.

Выбор трансформатора

Для выбора подходящего трансформатора учитывайте:

• Мощность: Для зарядных устройств достаточно 200–500 Вт (ОСУ, ТСА), для сварки — 1–2 кВА (ТС, ТСЗ).
• Напряжение: Убедитесь, что вторичная обмотка выдаёт нужное напряжение (например, 12–60 В для зарядки или сварки).
• Ток: Проверьте максимальный ток вторичной обмотки. Для сварки требуется 50–100 А, для зарядки — 5–20 А.
• Состояние: Осмотрите трансформатор на наличие повреждений обмоток, ржавчины или запаха гари. Проверьте сопротивление обмоток мультиметром.

Модификация обмоток

Перемотка вторичной обмотки — распространённый способ адаптации трансформатора:

• Определите количество витков на вольт (снимите часть обмотки и измерьте напряжение).
• Рассчитайте нужное количество витков для нового напряжения (например, 1 В = 2 витка, для 12 В нужно 24 витка).
• Используйте провод того же или большего сечения, чтобы избежать перегрева.
• Закрепите обмотки изолентой или лакотканью и проверьте изоляцию.

Охлаждение

Возможная перегрузка трансформатора требует приличного охлаждения:

• Установите вентилятор (например, компьютерный или серверный) для обдува обмоток.
• Используйте радиаторы для диодов или тиристоров.
• Разместите трансформатор в корпусе с вентиляционными отверстиями.

Тестирование

Перед использованием протестируйте устройство:

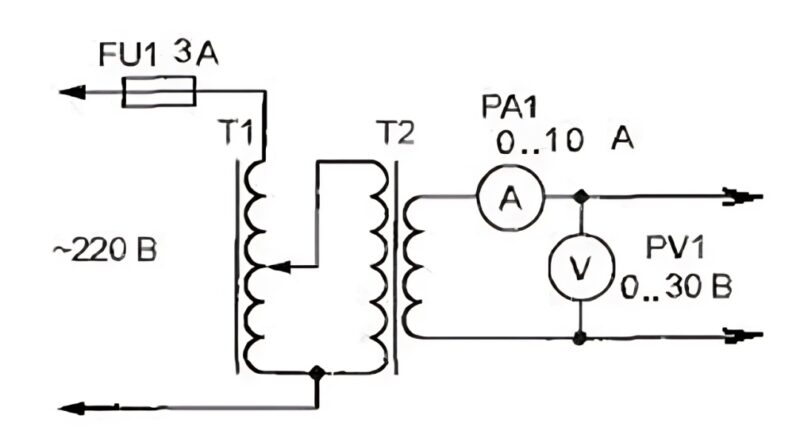

• Подключите трансформатор через предохранитель или ЛАТР для плавного пуска.
• Измерьте выходное напряжение и ток при разной нагрузке.
• Проверьте температуру обмоток после 10–15 минут работы. Нормальная температура — до 50–60 °C.

Экология и экономика

Использование советских трансформаторов в самодельных проектах имеет экологические и экономические преимущества. Переработка старых устройств сокращает количество электронных отходов, которые содержат опасные вещества, такие как совтол или свинец. Вместо покупки новых источников питания мастера могут использовать доступные трансформаторы, что снижает затраты и потребление ресурсов.

Экономия достигается за счёт долговечности и ремонтопригодности. Например, зарядное устройство на базе трансформатора работает десятилетиями без замены компонентов, в то время как современные импульсные БП часто выходят из строя через 3–5 лет. Кроме того, те трансформаторы можно найти на вторичном рынке, в мастерских или даже в утилизированной технике, что делает их практически бесплатными.

Советские трансформаторы производства СССР — это не просто устаревшие компоненты, а мощные и универсальные устройства, которые продолжают вдохновлять мастеров по всему миру. Их запас прочности, простота конструкции и перегрузочная способность позволяют создавать надёжные и долговечные устройства: от зарядных станций и сварочных аппаратов до источников питания и нагревателей. Реальные примеры, такие как зарядное устройство с 40-летним стажем или универсальный гаражный аппарат, доказывают, что эти трансформаторы способны на многое.

Естественно, работа с ними требует базовых знаний электроники, соблюдения техники безопасности и немного творчества. Зато любой радиолюбитель, может превратить старый трансформатор в полезное устройство. Эти проекты не только экономят деньги, но и вносят вклад в экологию, продлевая жизнь технике, которая иначе отправилась бы на свалку!
