Мне на просторах интернета попалась схемка автора Ahtoxa с заменой микросхемы КРЕН5 на маленькую платку с МС34063, собранную с небольшими изменениями по даташиту по току до 0,5 А. Дело в том, что иногда бывает необходимость поставить стабилизатор без громоздкого радиатора при большом входном напряжении. И потому такой вариант вполне мог бы быть применим. Известно, что микросхема LM7805 является линейным стабилизатором напряжения,то есть всё лишнее напряжение она высаживает на себе. И при входном напряжении 12 В, она вынуждена обеспечивать на себе падение напряжения в 7 вольт. Умножьте это на ток хотя бы в 100 мА, и получите уже 0.7 Вт лишней рассеиваемой мощности. При чуть больших токах или разнице между входным и выходным напряжениями без большого теплоотвода уже не обойтись.

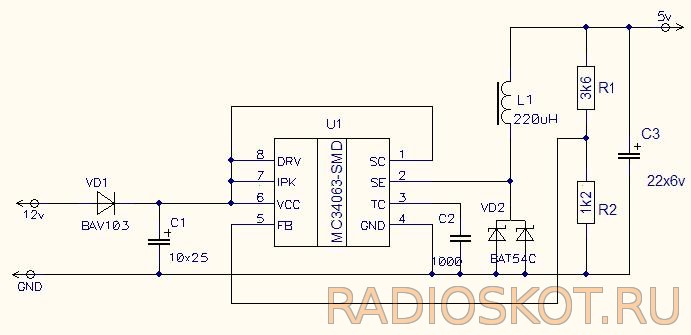

Простая и регулируемая схемы МС34063
Автор не стал делиться печатной платой, поэтому разработал свой похожий вариант. Скачать его вместе с докуметацией и другими нужными для сборки файлами можно в общем архиве.
Стабилизатор отлично работает. Собирал неоднократно. Правда отличия от даташита не в лучшую сторону. Ограничительный резистор ставить настоятельно рекомендуется. Иначе при наличии на выходе больших емкостей, может вызвать пробой внутри микросхемы. Включение паралельно двух диодов не оправдано. Лучше ставить один по мощнее. Хотя для тока 500 мА и такого с гловой хватит. Для больших токов, желательно ставить внешний транзистор. Хотя микросхема по даташиту и рассчитана на 1,5 А, но рабочий ток больше 500 мА не рекомендуется.
Далее ещё получилось подкорректировать печатку, ток уже можно будет до 1 А поднимать, плюс регулировка выхода. Катушка L1 паяется со стороны печатных проводников.

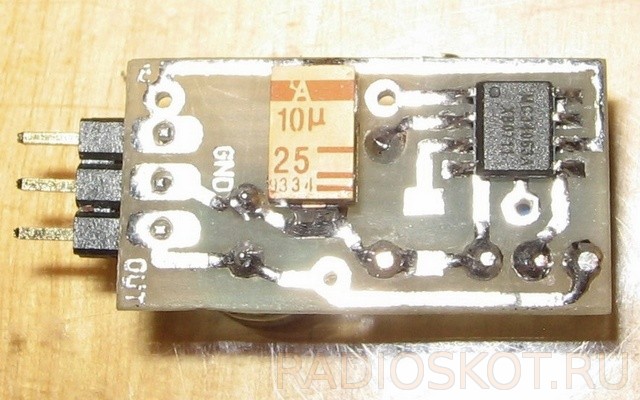

А вот как регулятор будет выглядеть на платке: дроссель, резистор и SMD конденсатор на этом фото пока не установлены, но в принципе всё удобно и компактно уместилось. Испытания в конечном итоге прошли успешно. Автор материала Igoran.
