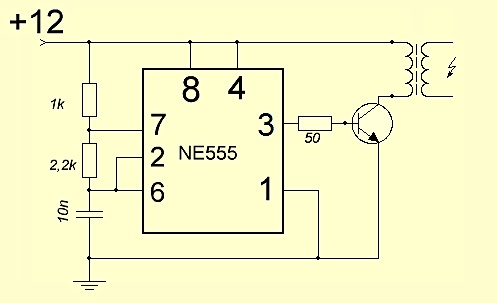

После просмотра видео работы «лестницы Иакова» мне захотелось ее собрать и посмотреть на высокое напряжение вживую. В интернете полным-полно разных схем «лестницы», в том числе и на 555 таймере. Для своих экспериментов схему выбрал самую простую:
Напряжение питания схемы 6-12В. Использовал строчный трансформатор из лампового телевизора с собственной вторичной обмоткой, первичная обмотка — 5-7 витков 1мм провода.

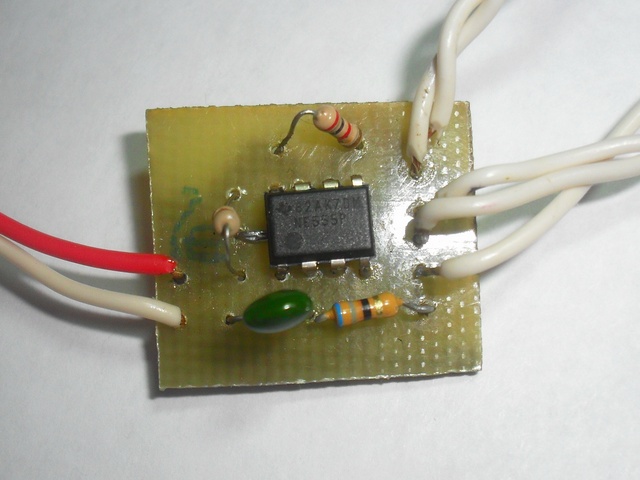

Печатная плата в формате lay находится в архиве.
Транзисторный ключ выделяет много тепла — это значит, что надо обязательно устанавливать его на радиатор. Желательно с использованием термопасты.

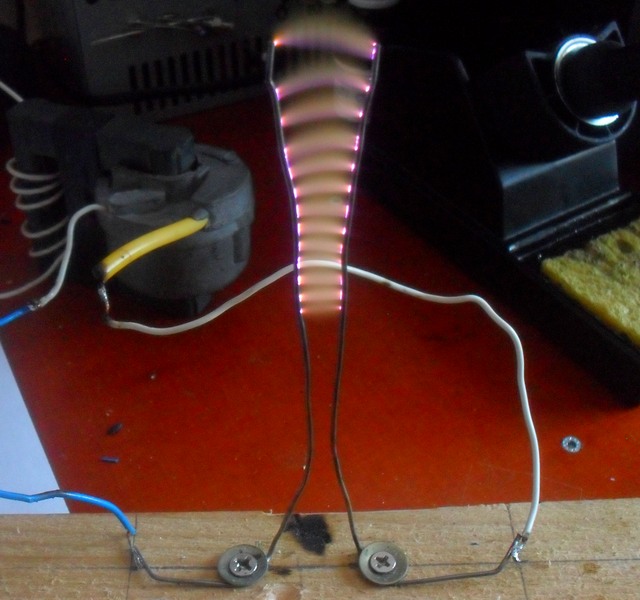

Транзистор использовал NPN — КТ805 и MOSFET CEP50N06, но можно ставить транзисторы мощнее. Из собственных наблюдений: с использованием мосфета, по сравнению с NPN, дуги стали толще, длиннее и поменяли свой цвет.

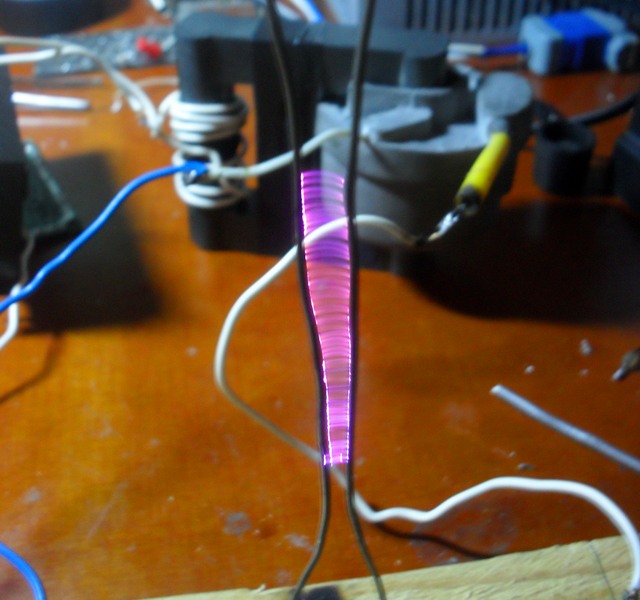

С использованием NPN транзистора:
Дуги имеют очень высокую температуру и прожигают практически все, кроме металлов. Схему собрал и испытал: BFG5000
