В радиолюбительской практике одним из важных инструментов является паяльник. Но со временем, у каждого паяльника, как правило жало выгорает и нам приходится его точить. Через какое то время эта процедура повторяется. Затем, еще раз и еще. Это происходит потому, что сплав олова с канифолью в постоянном контакте с медью при температуре ~200 градусов выгорает. В продаже сейчас очень много разнообразных паяльников, различных моделей и разной ценовой категорий. Да и жало на этих паяльниках латунное (или еще какое-нибудь), к которым припой не наносит вреда. Но не всем любителям канифольного дыма эти паяльники по душе в виду того, что они рассчитаны на точечную пайку. Многие (как и я например), предпочитают только медное жало и следят за его состоянием. Для продления срока службы этого, несомненно важного инструмента, радиолюбители разрабатывают и собирают различные регуляторы мощности для паяльника. Одной из таких схем тиристорных регуляторов, которую недавно, собрал для своего паяльника, хочу с вами поделиться.
Схема как вы видите, проста до предела! Печатной платы не нужно, все паяется на выводах тиристора, переменного резистора и розетки под нагрузку. Схема тиристорного регулятора мощности работает не только с паяльником, но и с любой другой нагрузкой. Например регулятор яркости люстры (ночника). В моем случае тиристор установлен на небольшой радиатор, что позволит подключать в нагрузку, довольно мощный источник потребления.

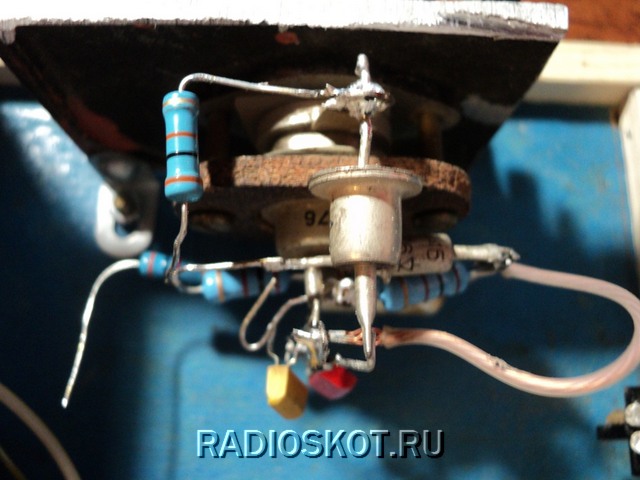

Вот так выглядит монтаж в моем варианте устройства. Правда, оно еще не закончено, в связи с отсутствием переменника нужного номинала. Но само устройство уже собрано, осталось припаять регулятор.
Внешний вид самодельного регулятора мощности на тиристоре спереди.

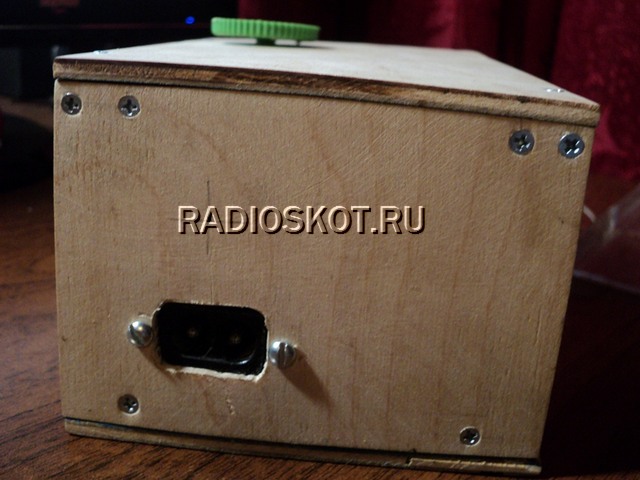

Оно же с тыла…
Проверка регулятора оуществляется визуально, с помощью обычной лампочки. Включаем в нагрузку и крутим переменный резистор. Если яркость уменьшается и прибавляется — значит все у нас, как говорится, тип-топ. Обычно в такие регуляторы ставят по питанию дроссель и конденсатор, для сглаживания и фильтрации помех, но в данном случае они не наблюдались.
