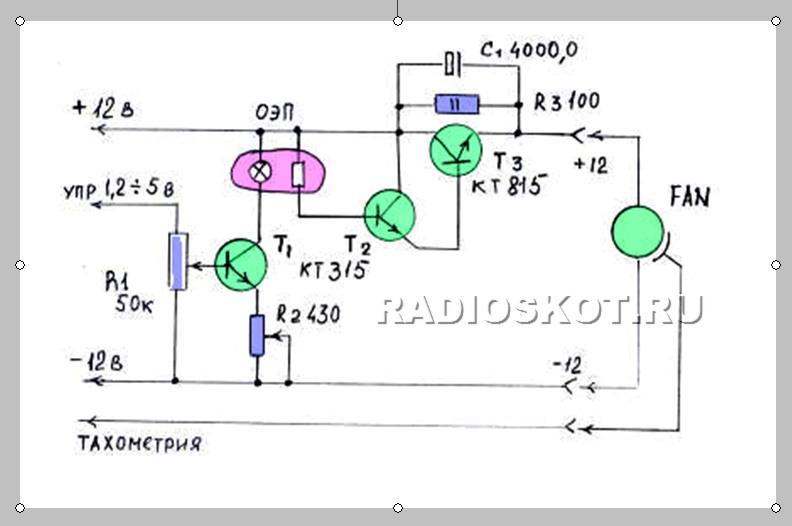

Известно, что кулер постоянно работающий на максимальных оборотах, создаёт большой шум и потребляет лишнюю энергию от блока питания. Большинство современных материнских плат имеют возможность автоматически регулировать скорость кулера в зависимости от нагрузки и температуры процессора, который он охлаждает. Для этой цели используются кулеры с 4х проводным подключением, т.е. один провод используется для управления. В 3х проводном куллере этот провод отсутствует. Предлагаю схему для автоматического управления 3х проводным кулером.
Вход схемы подключается к разъему куллера на материнской плате четырьмя проводами по назначению. К выходу схемы подключается 3х проводный куллер. Управляющее напряжение 1.2в- 5в с материнской платы поступает на переменный резистор R1, которым регулируется уровень управляющего напряжения. С помощью R2 устанавливается порог работы оптопары. R3, C1 для начального пуска куллера и разгрузки Т3.
Настройка схемы управления кулером. Убедиться, что в БИОС включена функция FAN – авто и, что куллер вращается. С помощью утилиты Speed Fan или другой, контролируя скорость вращения куллера, установить (R2) порог запуска оптрона и (R1) уровень управляющего напряжения. Дайте нагрузку на процессор. При этом скорость куллера должна увеличиваться. Добейтесь при этом минимального шума куллера и достаточного потока воздуха для охлаждения. Плату закрепите в системном блоке. Тщательно изолировать. Данная схема управления у меня работает 2 года. Автор: Валерий Иванов. E-mail:1031nov@list.ru
