Представьте себе, что сидите в ванной вечером и произошло неожиданное отключение света. А ситуация возможна, ведь лампа там работает только от электросети. В общем решено было (после такого инцидента) заменить эту лампочку в ванной на умную LED лампу с резервным источником света. Вот принципиальная схема рабочей версии резервной подсветки, собранной из нескольких недорогих электронных компонентов.

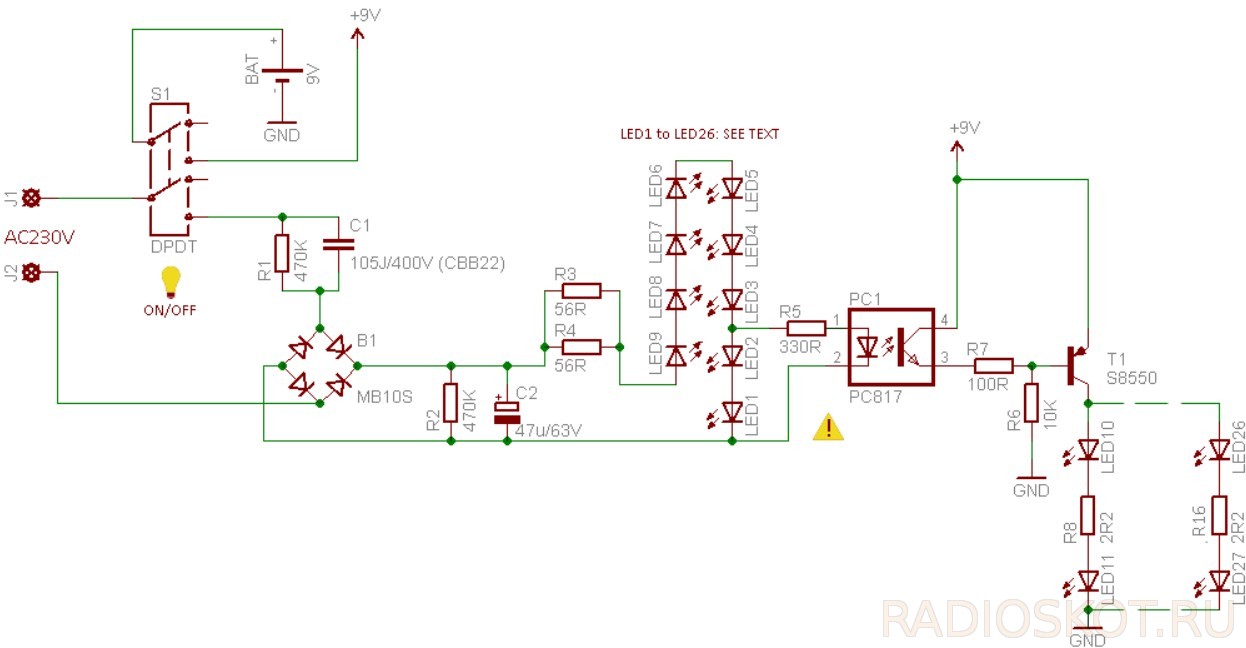

Принципиальная электрическая схема
Список компонентов
- C1: 1 мкФ / 400 В
- C2: 47 мкФ / 63 В
- R1, R2: 470 кОм
- R3, R4: 56 Ом
- R5: 330 Ом
- R6: 10 кОм
- R7: 100 Ом
- R8 – R16: 2,2 Ом
- PC1: PC817
- Т1: S8550
- B1: MB10S
- Батарея: 9 В (6F22)
- S1: переключатель DPDT
- LED1 – LED27: SMD белый (5630) или 5 мм белый.
Как видите по принципиальной схеме, первая часть состоит из девяти белых светодиодов (LED1 – LED9), которые питаются от сети 220 В переменного тока. Существует несколько способов преобразования переменного напряжения в постоянное, необходимое для светодиодов, включая компактные импульсные источники питания. Но здесь используется бестрансформаторный источник, поскольку он представляет собой недорогую альтернативу капризным и дорогим модулям питания. Если питание от сети доступно, включение света приведет к включению светодиодного блока, как обычно. Низковольтный постоянный ток, отводимый от светодиодной цепочки, питает оптопару PC817 (PC1), которая отключает следующий блок из 18 белых светодиодов (LED10 – LED27), поддерживаемых неперезаряжаемой 9 В батареей (BAT). В случае сбоя в электросети, этот второй светодиодный блок загорается мгновенно, потребляя питание от батареи 9 В через транзистор управления S8550 (T1).
Обратите внимание, что переключатель включения / выключения (S1) является общим для обоих источников света — это главный выключатель лампы.
Предупреждение! Хотя некоторые части данной схемы изолированы от опасного источника питания переменного тока, пользователь должен быть внимателен не только при настройке устройства, но и при замене батареи.

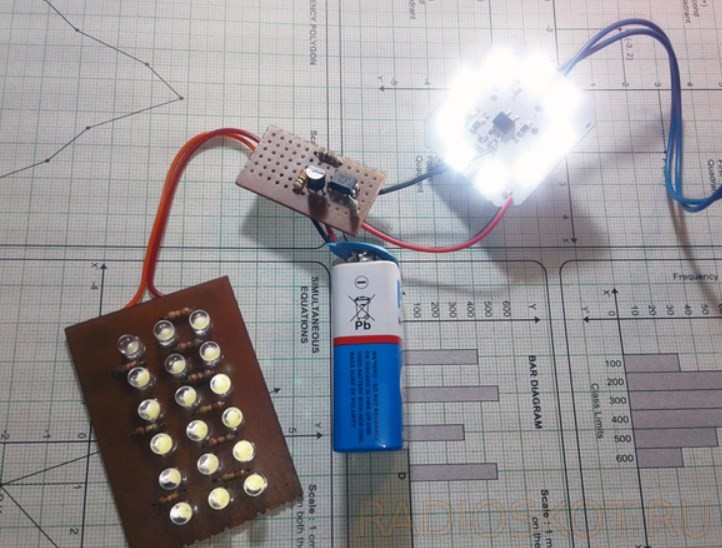

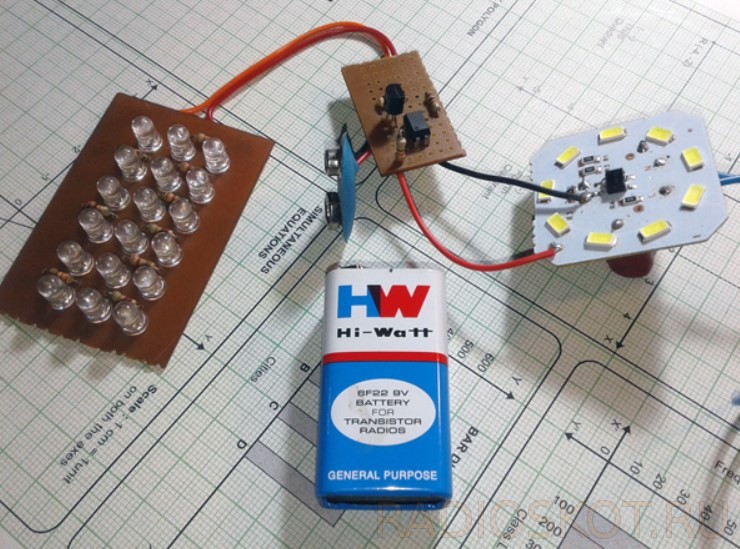

Естественно, здесь предпочтение отдается хорошо изолированному неметаллическому и водонепроницаемому корпусу. Установка умной светодиодной лампы не должна вызвать излишних трудностей, если вы соберете схему без ошибок.
После сборки и проверки закрепите закрытую конструкцию на стене в ванной, в удобном месте. Снимите лампочку в ванной, чтобы подключить сеть ко входу этой «интеллектуальной» светодиодной лампы.
Теперь можете использовать выключатель питания интеллектуальной светодиодной лампы для управления освещением в помещении. Только не используйте обычные диммеры с ней — возможна некорректная работа драйвера.
