Данная схема для дистанционного радиоуправления до нескольких десятков метров изготавливается на основе готового радиомодуля, который предназначен для радиоуправления всевозможными электрическими устройствами, как то: системами охранной сигнализации, электрозамками, лампами и т.д. Сам радиомодуль состоит из одного радиоприемника и передатчика, выполненного в виде брелка. Система использует защищенный алгоритм кодирования сигнала -передаваемый в эфир код уникален, в результате чего сканирование и захват кода всё равно не позволяет управлять приемником. Комплекты поставляются готовыми к установке, с запрограммированными кодами передатчиков и установленными батареями
Технические характеристики радиомодуля:
Частота, МГц 433,92
Выходная мощность, мВт 5
Дальность действия, м 50
Напряжение батареи, В 12
Напряжение питания, В 12+-15
Потребляемый ток, мА** 10/30

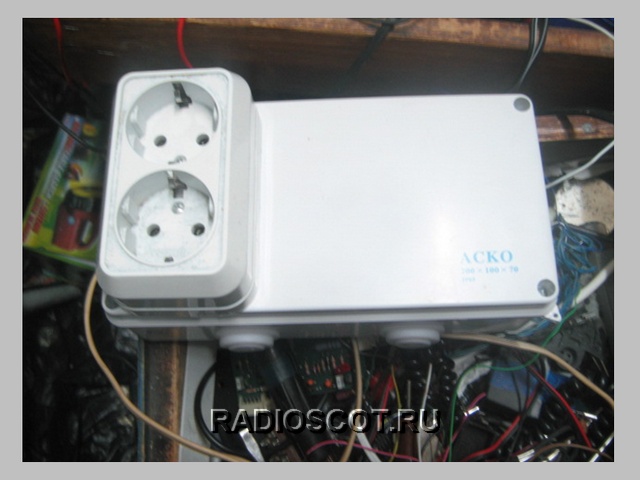

Вот такое устройство было смонтировано для управления светом и другими приборами. В основе использован вышеописанный приёмник UMB 100 HS который применяется для охраной сигнализации.
Корпус, реле на 12 вольт, трансформатор, розетка и немного провода, диодный мост и микросхема стабилизатор КРЕН12.
Все было аккуратно помещено в корпус и там закреплено с помощью саморезов и болтиков.

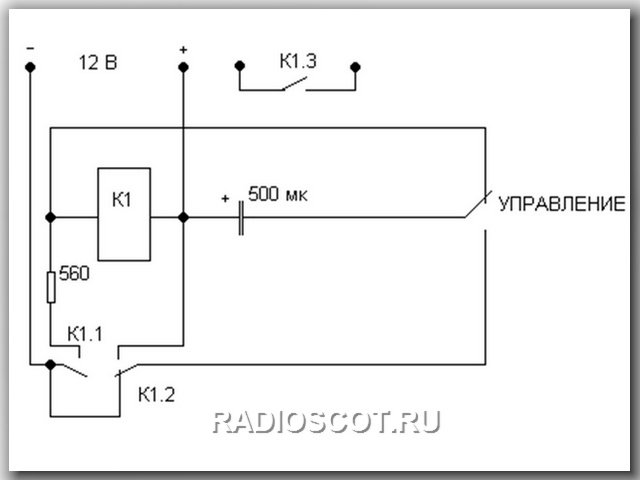

Подключения устройства дистанционного управления собрано по схеме приведенной ниже:
В зависимости от коммутируемого тока нагрузки, выбираем и реле. Для мощных устройств можно использовать симисторы типа ТС152, на ток до 100А. Материал предоставил: UR5RNP
