С приходом на рынок китайской продукции стали доступны очень нужные в быту приборы, пример тому предоставленный на фото сетевой Ваттметр. Что это за модель, не указано, и толковой информации по нему не нашёл. Но судя по видеороликам от различных радиолюбителей, данный прибор часто используется в быту с достаточным успехом. Что так же сподвигло и меня заказать себе такой и бегло протестировать.
В комплекте к прибору шёл бумажный мануал на английском языке, который был мною с помощью переводчика переведён на русский язык для более детального понимания функций прибора. Хоть перевод и мало что дал, но всё же это лучше, чем ничего. Оригинальную инструкцию смотрите на форуме. Хотя если судить в целом, функции прибора интуитивно понятны и вполне возможно разобраться самому в индикации ваттметра.
Инструкция

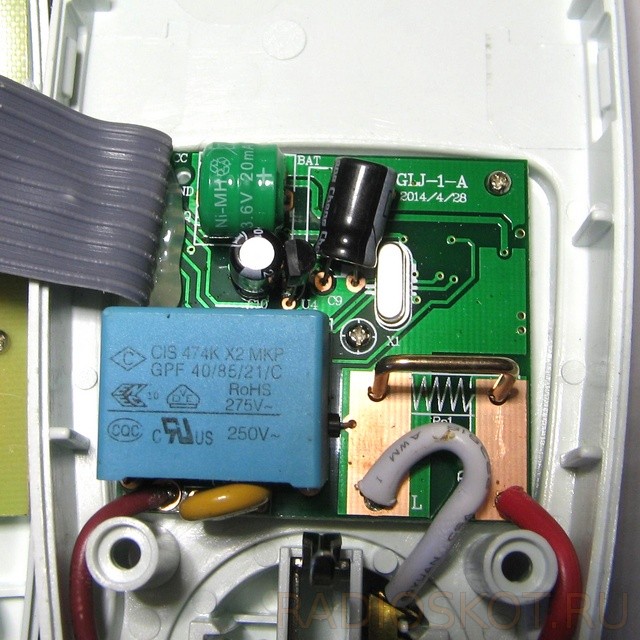

Измеритель мощности определяет мощность потребления подключенного к сети 220 В прибора и стоимости потреблённой электроэнергии. Установлена внутрь 3,6 V перезаряжаемая батарейка (NI-MH 20 мА). Цель батареи — хранение всех настроек показаний электроэнергии в памяти прибора при отключении от сети. Если на дисплее ненужные данные или кнопки не производят никакой реакции, устройство может быть сброшено.
Режим отображения дисплея: Весь дисплей может отображаться в течение примерно 1 минуты, а затем автоматически попадает в режим 1. Для перевода из одного режима в другой, нажмите кнопку FUNCTION.
Режим 1: Время/Вт/Отображение дисплея. Продолжительность показа (сколько времени) это устройство подключено к источнику питания. Дисплей на первой линии показывает 0:00, где первые две цифры означают минуты ( 2 цифры будут возникать во время происходят на 10 мин) и остальное показывают секунды. После 60 мин, он отображает 0:00 снова с первых двух чисел отображает час (2 цифры будут происходить на 10 часов), а остальные показывает минуты. Остальное может быть сделано в том же порядке, что означает, что после 24 часов он заново высчитывает. ЖК дисплей на второй строке отображает текущие затраты на электроэнергию, которая колеблется в стоимость 0.0 ~ 9999 стоимость. Он будет держать на 0.00 стоимость прежде, чем установить тариф.

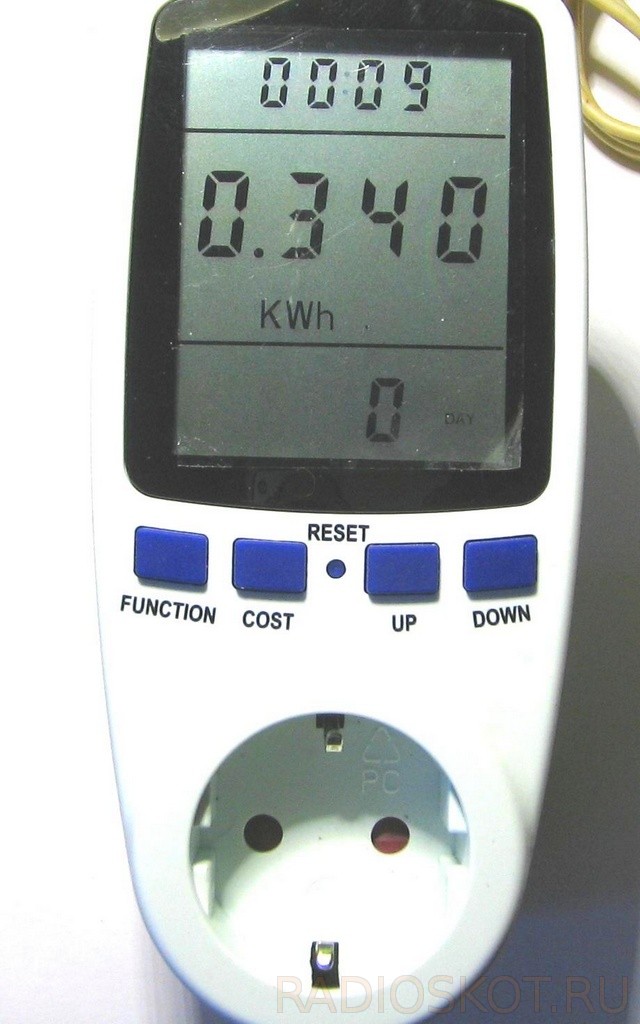

Режим 2: Время/ накопительные электрические количественные величины дисплея. Продолжительность показа (сколько) этот прибор включен в сеть вместе с источником. ЖК индикатор на первой линии показывает 0:00, где первые две цифры означают минуты (2 цифры будут возникать во время происходят на 10 мин) и остальное показывает второй. После 60 мин, он отображает 0:00 снова с первых двух чисел отображает час (2 цифры будут происходить на 10 часов), а остальные показывают минуты. Остальное может быть сделано в том же порядке, что означает, после 24 часов он заново высчитывает. Дисплей на второй строке отображает текущее суммарное электрическое количество которое колеблется в кВт/ч от 0.000 ~ 9999 кВтч без других фигур. ЖК на третьей строке отображает "день" — "1" будет показана на численном составе (остальные три цифры будут показаны в транспортном положении), а значит, суммарные электрические количественные величины за 24 часа (один день).
Режим 3: Время/Напряжение/Частота. Дисплей на первой строке отображается также, как в режиме 1. ЖК-дисплей на второй строке отображает текущее напряжение питания (V) в пределах 0.0V ~ 9999V. А на третьей строке отображается текущая частота (Гц), которая колеблется от 0.0 ~ 9999 Гц без других фигур.
Режим 4: Время/Ток/Коэффициент Мощности. Дисплей на первой строке отображается то же, что и в режиме 1. На второй строке отображается ток нагрузки, который варьируется от 0.0000 ~ 9999 A. На третьей строке отображается текущая частота (Гц), от 0.0Гц ~ 9999 Гц.
Режим 5: Время/Минимальной Мощности. На первой строке отображается так же, как в режиме 1. ЖК-дисплей на второй строке отображает минимальную мощность, которая колеблется от 0.0 ~ 9999 Вт. ЖК на третьей строке отображает символ "Lo" без других цифр.
Режим 6: Время/Дисплей. Максимальная мощность на первой строке отображается так же, как в режиме 1. ЖК-дисплей на второй строке отображает максимальную мощность, которая колеблется от 0.0 Вт ~ 9999 Вт. ЖК на третьей строке отображается символ "HI" без других фигур.
Режим 7: Время/Цена. Дисплей ЖК на первой строке отображается так же, как в режиме 1. ЖК на третьей строке отображается стоимость потреблённого электричества, которая колеблется в пределах 0.00 ~ 99,99 стоимость/кВтч.
Индикатор перегрузки: когда розетка подключается к нагрузке более 3680 ватт, ЖК-дисплей на второй строке отображается "перегрузка" с громким сигналом, чтобы предупредить пользователей о проблеме.
Режим настройки
Установка цен на электроэнергию. Продержав нажатой кнопку длительностью более 3 секунд (на третьей строке ЖК-дисплея системы по умолчанию, напр 0.00 стоимость/кВтч), отображаемое содержимое начинает мигать, что означает, что устройство вошло в режим настройки. Затем нажмите функциональную кнопку, чтобы изменить выбор, и кнопками вверх/вниз установите, что вы хотите. После установки всех данных, нажмите возврат — произойдёт сохранение параметров.

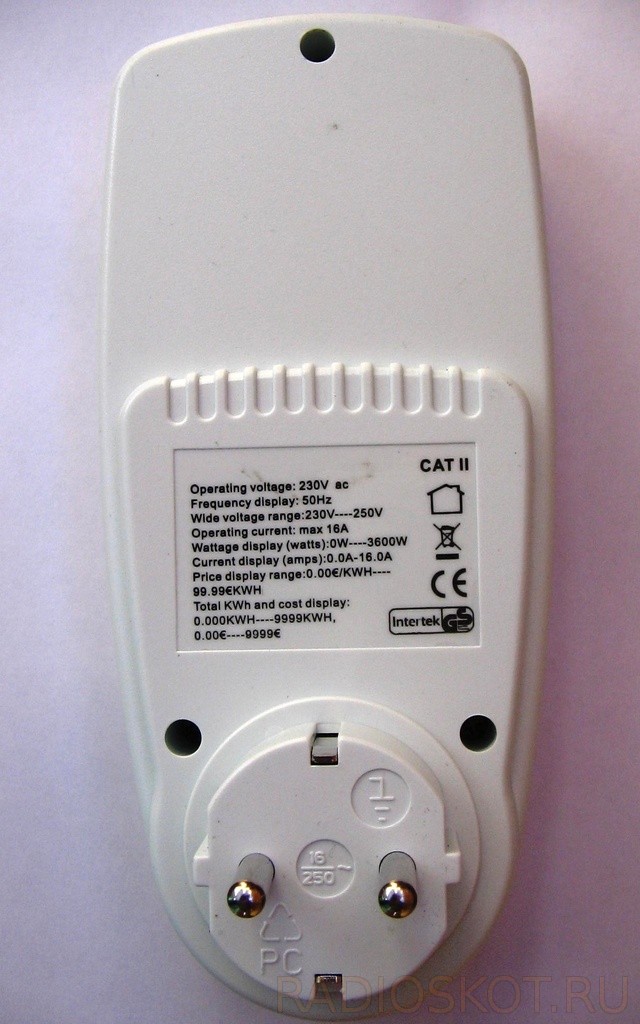

Технические характеристики ваттметра
- Рабочее напряжение: 230 В, 50 Гц
- Рабочий ток: Макс 16 А
- Диапазон индикации: 0 — 9999.
- Мощность (Вт): 0 — 9999 Вт
- Диапазон напряжения: 0 — 9999 В
- Ток (ампер): 0.000 — 16 A
- Диапазон частоты: 0 — 9999 Гц
- Ценовой диапазон отображения: 0.00 Э/кВтч — 99.99 Э/кВтч
- Всего кВтч и стоимость: 0.000к — 9999 кВтч, 0.00Э — 9999Э
В общем довольно полезный прибор, которым в первые же дни перемерял потребляемый мощность всей домашней бытовой техники, узнав много чего интересного. Стоимость его чуть меньше 1000 рублей, так что купить такую штуку имеет смысл каждому. Авто обзора — Igoran.
