Микроволновая печь стала практически незаменима на кухне. Она позволяет разогреть еду за считанные минуты, разморозить продукты, приготовить простые блюда без использования плиты и даже выполнить некоторые кулинарные процессы, которые раньше были возможны только в духовом шкафу. Благодаря своей функциональности и удобству, она прочно заняла своё место не только в домашних условиях, но и в офисах, столовых, кафе и даже в лабораториях.
С момента появления первой СВЧ-печи прошло уже более 70 лет. Первые образцы были громоздкими и дорогими, а принцип их работы казался фантастикой. Сегодня же они стали настолько привычным явлением, что большинство даже не задумываются о том, как именно работает этот прибор и какие процессы происходят внутри.
Цель этой статьи — подробно рассмотреть принцип действия, разобрать её устройство, описать принципиальную схему и дать практические рекомендации по самостоятельной диагностике и ремонту. Материал будет полезен не только тем, кто интересуется бытовой техникой, но и тем, кто хочет самостоятельно устранить неполадки, сэкономив время и средства.

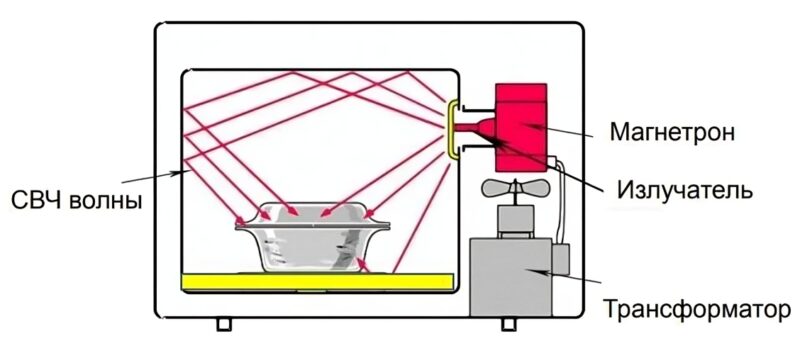

Принцип работы СВЧ-печи
Здесь использованы электромагнитные волны высокой частоты для нагрева продуктов. Эти волны создаются специальным генератором, называемым магнетроном. Их частота составляет приблизительно 2,45 гигагерца, что соответствует СВЧ-диапазону (сверхвысокие частоты).
Такие волны могут проникать в органические материалы на глубину до нескольких сантиметров. Главной их особенностью является то, что они заставляют молекулы воды, жиров и некоторых других веществ в пище быстро колебаться. Эти колебания порождают тепло, которое и разогревает продукт изнутри. В отличие от традиционных способов нагрева, где тепло передаётся снаружи, микроволновая энергия проникает вглубь и распределяется в продукте равномерно.
Молекулы воды полярны, и под воздействием переменного электромагнитного поля они начинают интенсивно вращаться и сталкиваться друг с другом. Это вызывает трение, в результате которого и происходит быстрый нагрев.

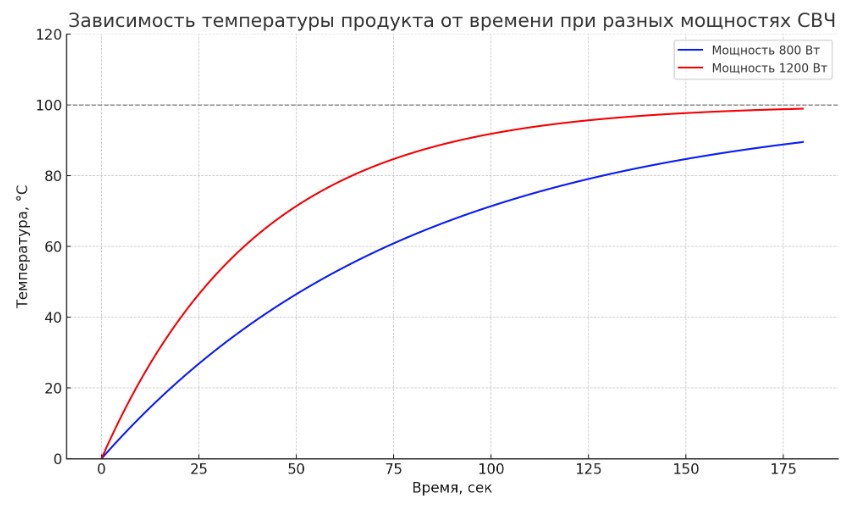

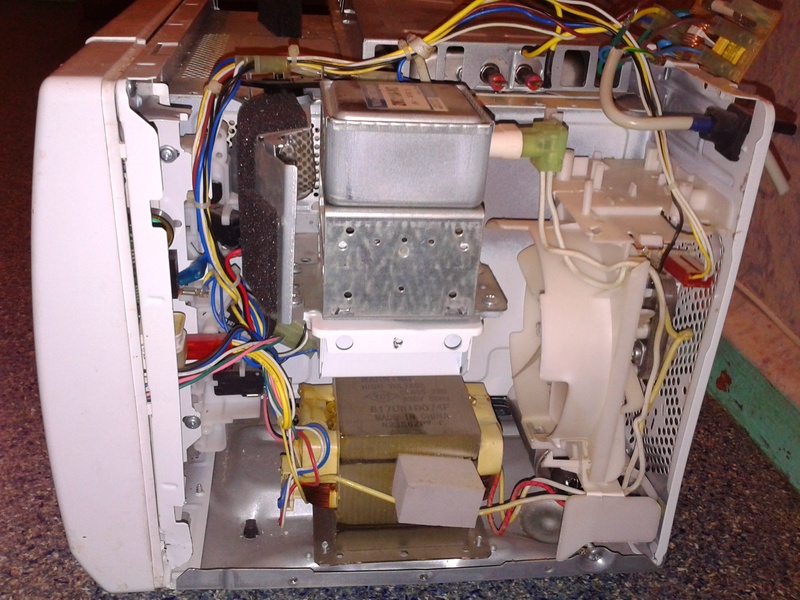

Внутреннее устройство
Это сложное электротехническое устройство, сочетающее в себе элементы высоковольтной схемотехники, радиотехники, термозащиты и автоматики. Рассмотрим основные узлы подробнее, чтобы понимать что тут к чему. Внутри корпуса размещены следующие элементы:
- Камера для размещения продуктов, обычно с антипригарным или эмалированным покрытием.
- Дверца с металлической сеткой, служащей экраном для микроволн, предотвращающим их выход наружу.
- Магнетрон — основной источник СВЧ-излучения.
- Трансформатор — повышающий напряжение до уровня, необходимого для питания магнетрона.
- Высоковольтный диод и конденсатор, формирующие выпрямленное и фильтрованное напряжение.

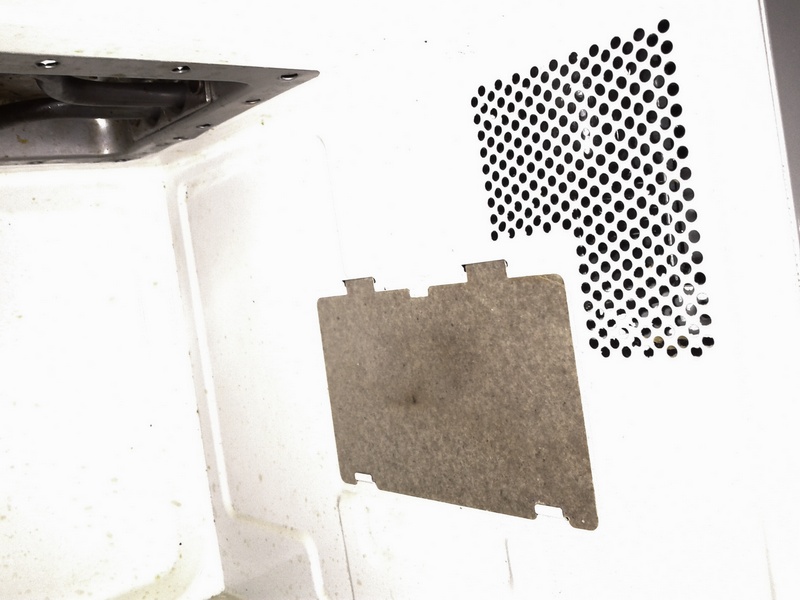

- Волновод — канал, по которому микроволны направляются в камеру.
- Поворотный столик, приводимый в движение мотором, обеспечивающий равномерный нагрев пищи.

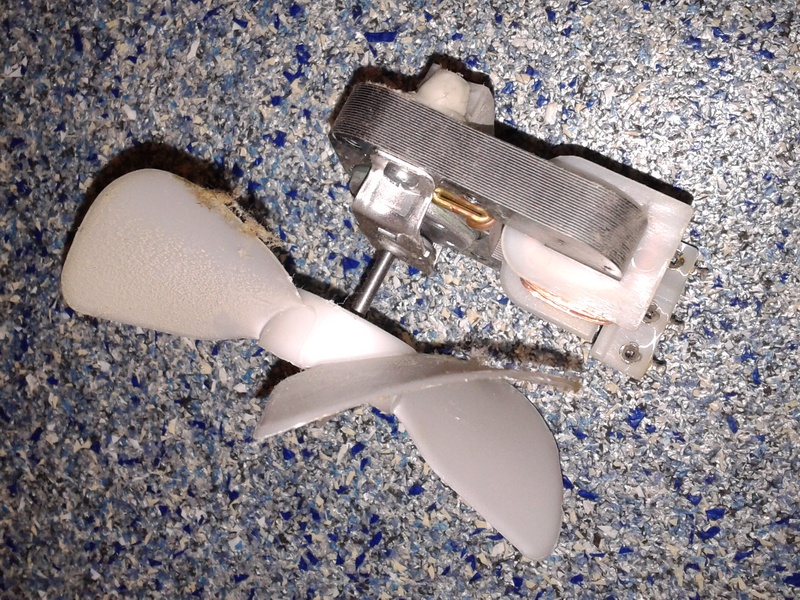

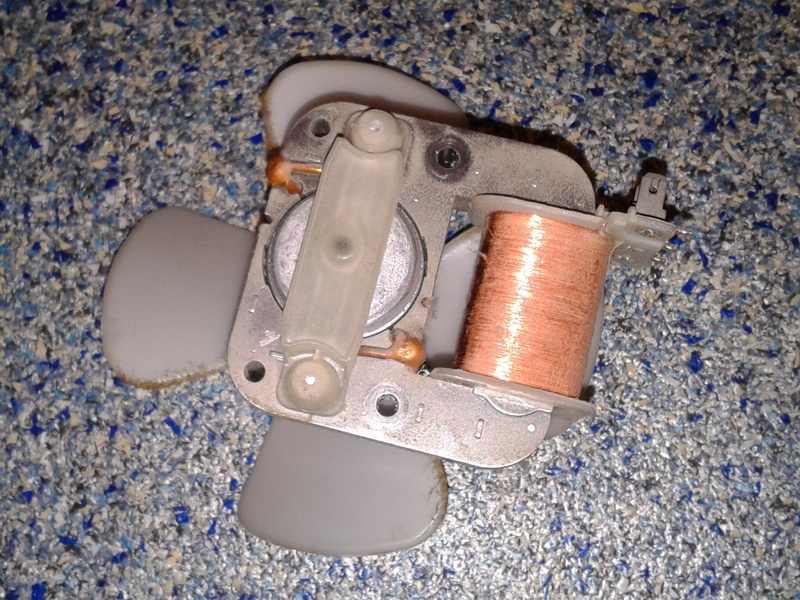

- Вентилятор охлаждения магнетрона и других элементов.
- Система микропереключателей, контролирующих положение дверцы.
- Блок управления с кнопками, дисплеем, датчиками и программируемым контроллером.

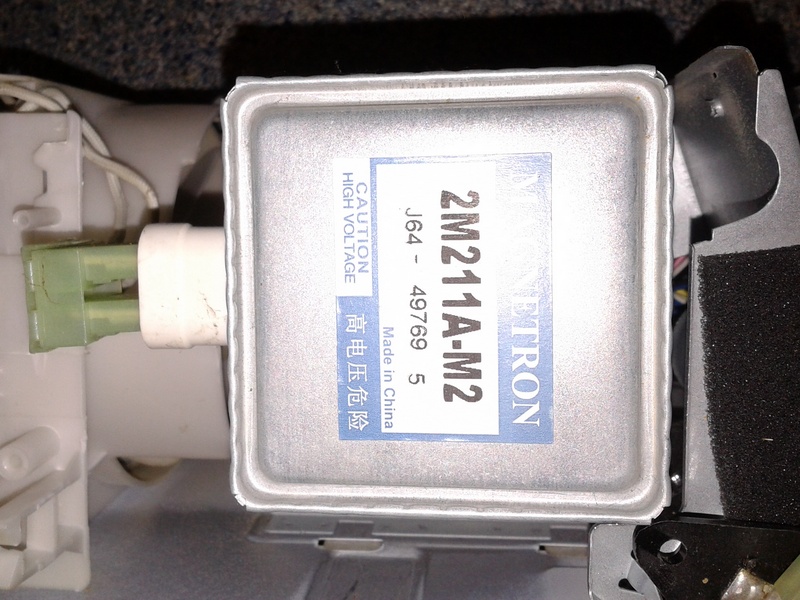

Работа магнетрона

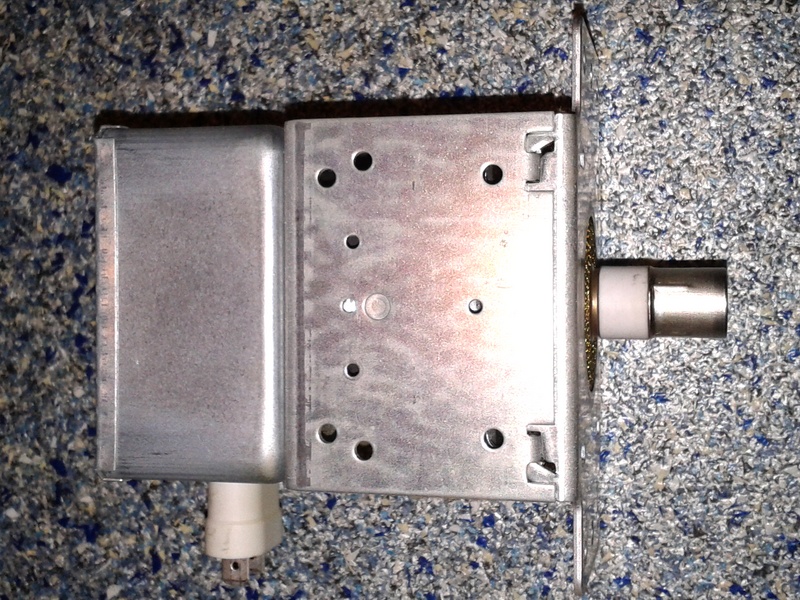

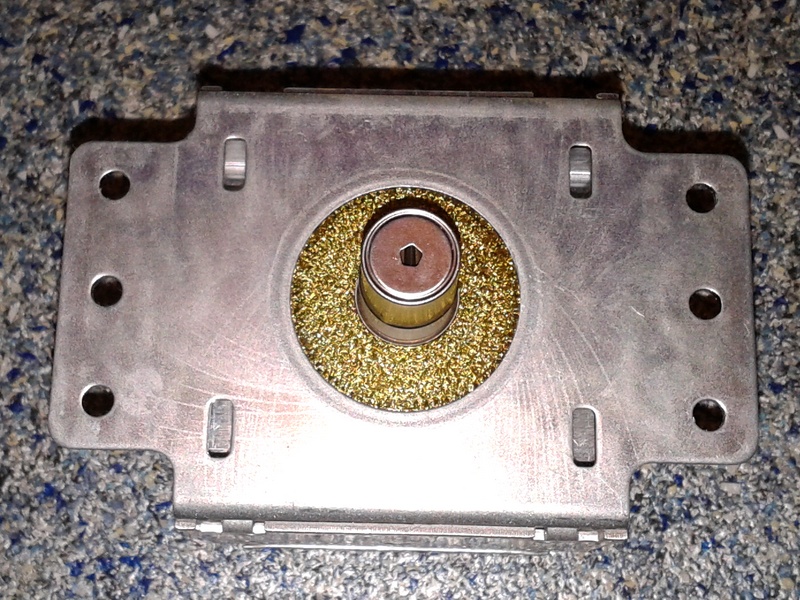

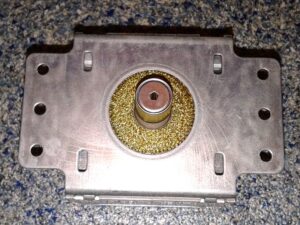

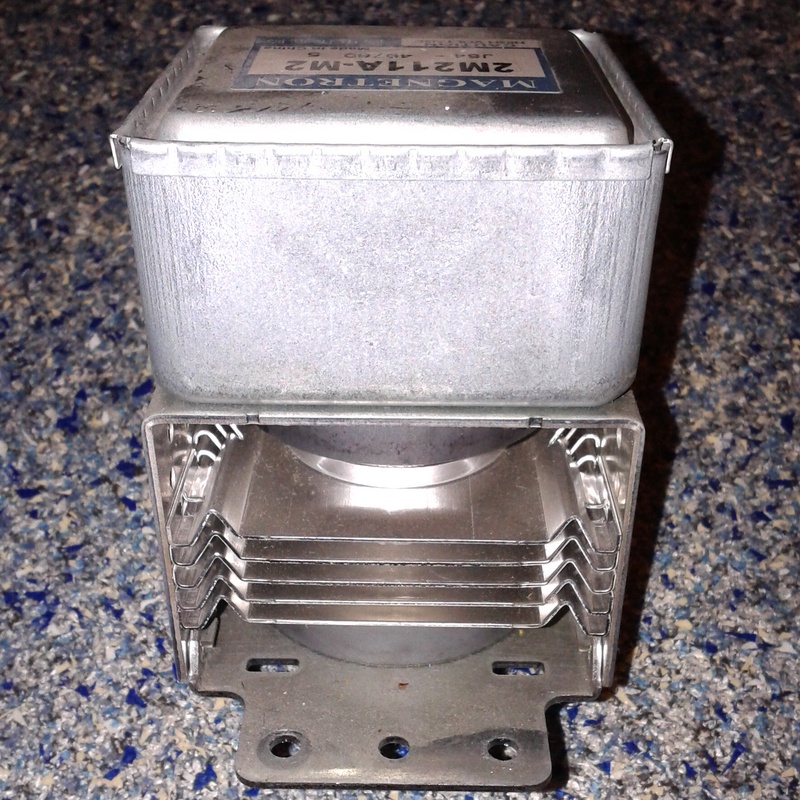

Магнетрон — это вакуумный прибор, создающий микроволны. Он представляет собой анод с резонансными камерами и катод, нагреваемый током. Под действием магнитного поля, создаваемого постоянными магнитами, электроны, испускаемые катодом, движутся по сложной траектории, порождая высокочастотные колебания. Эти колебания и формируют микроволны, которые через антенну и волновод поступают в камеру.
Работа магнетрона требует высокого напряжения, превышающего 4–5 тысяч вольт, что и обеспечивается высоковольтным трансформатором. При этом важно, чтобы магнетрон охлаждался, так как он выделяет значительное количество тепла.
Электропитание и высоковольтная часть
Обычная бытовая СВЧ-печь питается от сети 220 В, но для функционирования магнетрона требуется гораздо более высокое напряжение. Для этого используется трансформатор, преобразующий низкое напряжение в высокое, а затем — диод и конденсатор, формирующие постоянное напряжение. Это один из самых опасных участков схемы, так как даже после отключения питания на конденсаторе может сохраняться заряд, способный нанести серьёзный удар током.
Система безопасности
Внутри печи установлены несколько микропереключателей, срабатывающих при открытии или закрытии дверцы. Их задача — не допустить включения магнетрона при незакрытой дверце. Помимо этого, в конструкции предусмотрены предохранители, температурные датчики и термозащита.
Внешний корпус выполняет не только эстетическую и защитную роль, но и служит экраном для излучения. Внутренняя сторона дверцы оборудована специальной металлической сеткой, не пропускающей СВЧ-волны, но прозрачной для глаз благодаря малому размеру ячеек.

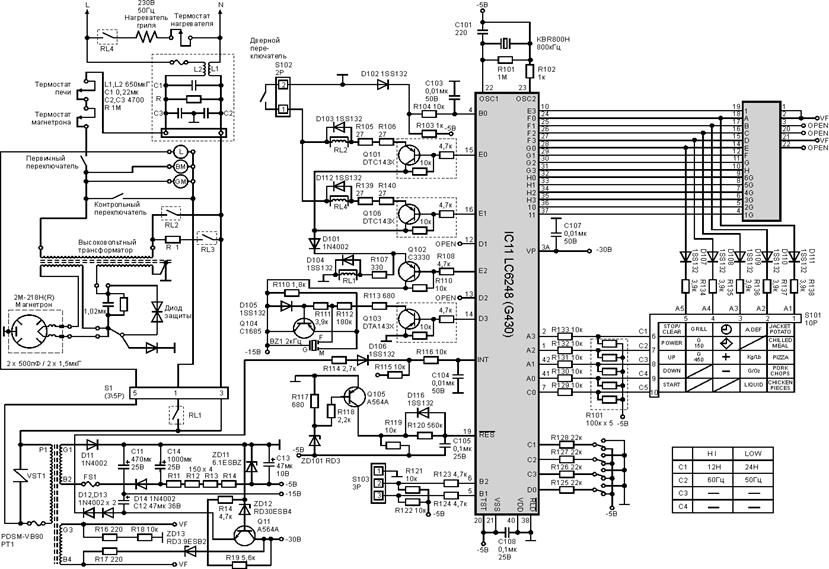

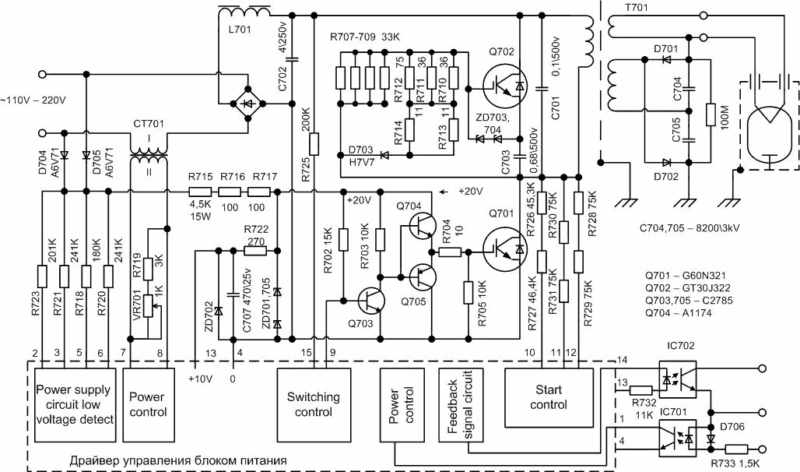

Электрическая схема микроволновки
Микроволновка состоит из нескольких функциональных блоков, каждый из которых выполняет строго определённую задачу. Чтобы понимать, как происходит нагрев и в каких случаях возможны неисправности, важно ознакомиться с принципиальной электрической схемой прибора. Далее несколько вариантов от разных производителей:
В типичной СВЧ-печи можно выделить такие основные цепи: силовая, высоковольтная, цепь управления и блокировка. Рассмотрим каждую из них подробнее.
Силовая цепь
Эта часть схемы подаёт напряжение от сети к основным узлам. Сначала ток поступает на предохранитель, защищающий устройство от короткого замыкания и перегрузок и сетевой фильтр от помех. Далее напряжение подаётся на плату управления и блок микропереключателей дверцы. Если дверца закрыта правильно, и все концевики замкнуты, ток проходит далее — к трансформатору и системам управления.

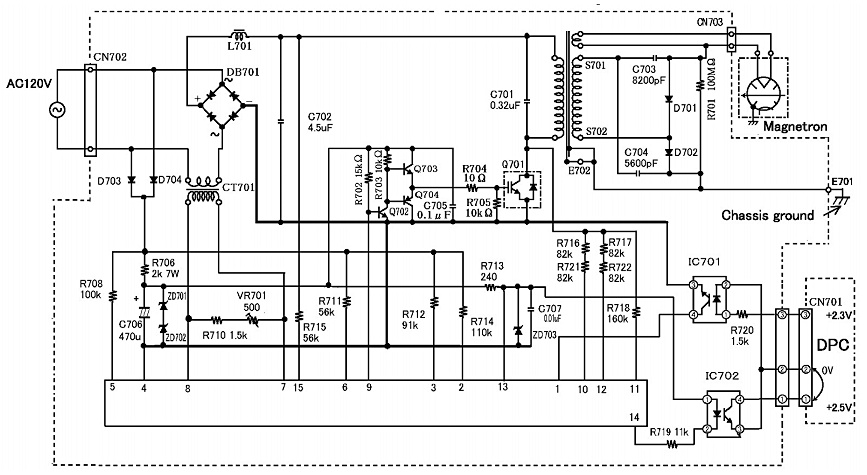

Высоковольтная часть
От трансформатора напряжение подаётся на магнетрон через выпрямительный диод и фильтрующий конденсатор. Эта часть схемы обеспечивает работу магнетрона, генерирующего микроволны. Напряжение здесь может достигать 4000–5000 В, и при касании этих элементов можно получить смертельный удар током. По этой причине на этой части схемы применяется мощная изоляция, а корпус соединяется с заземлением.
Конденсатор накапливает заряд, необходимый для запуска магнетрона, а диод предотвращает обратный ток. Эта цепь должна быть всегда исправна: при пробое одного из компонентов магнетрон перестаёт работать.
Система блокировки
В большинстве современных моделей микроволновок установлено три микропереключателя (концевика), отвечающих за надёжное запирание дверцы. Они расположены таким образом, чтобы любой из них мог остановить работу печи, если дверца открыта или закрыта неплотно. Это необходимо для исключения утечки микроволн.
При открытой дверце эти переключатели размыкают цепь питания магнетрона и трансформатора, предотвращая их включение. Важно, чтобы при проверке или ремонте печи эти узлы также проверялись на работоспособность.

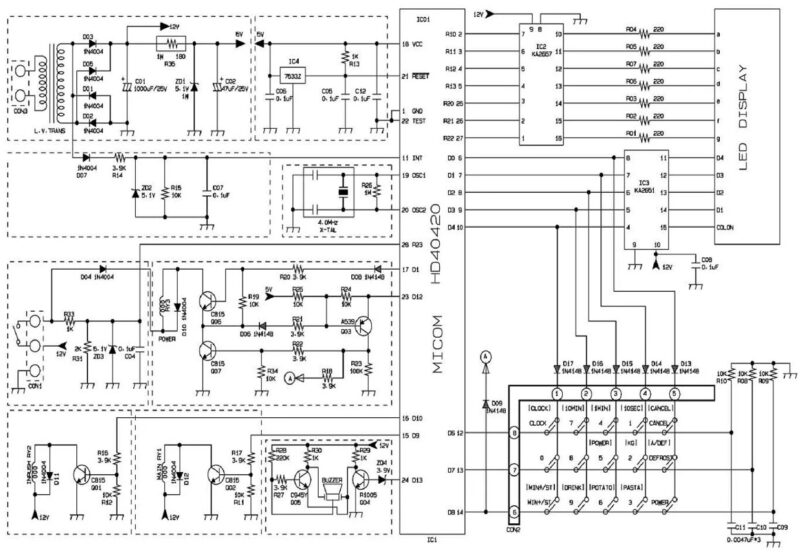

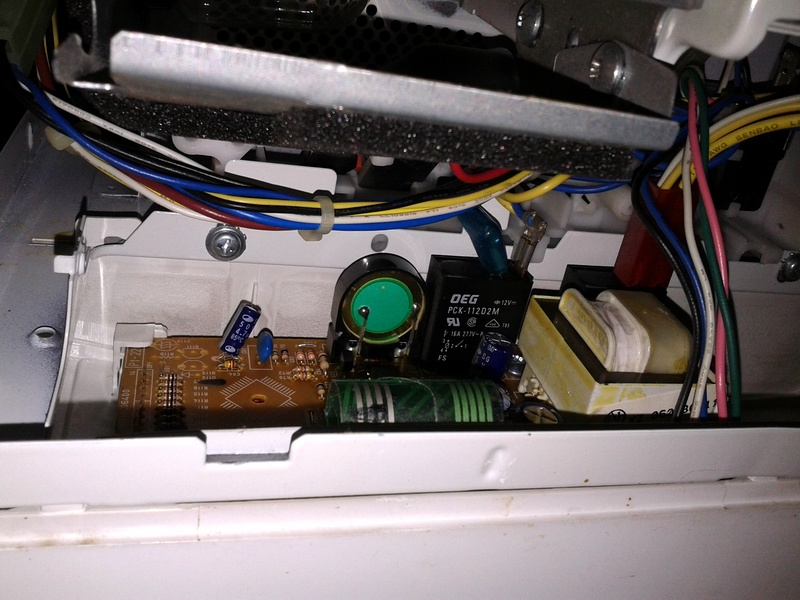

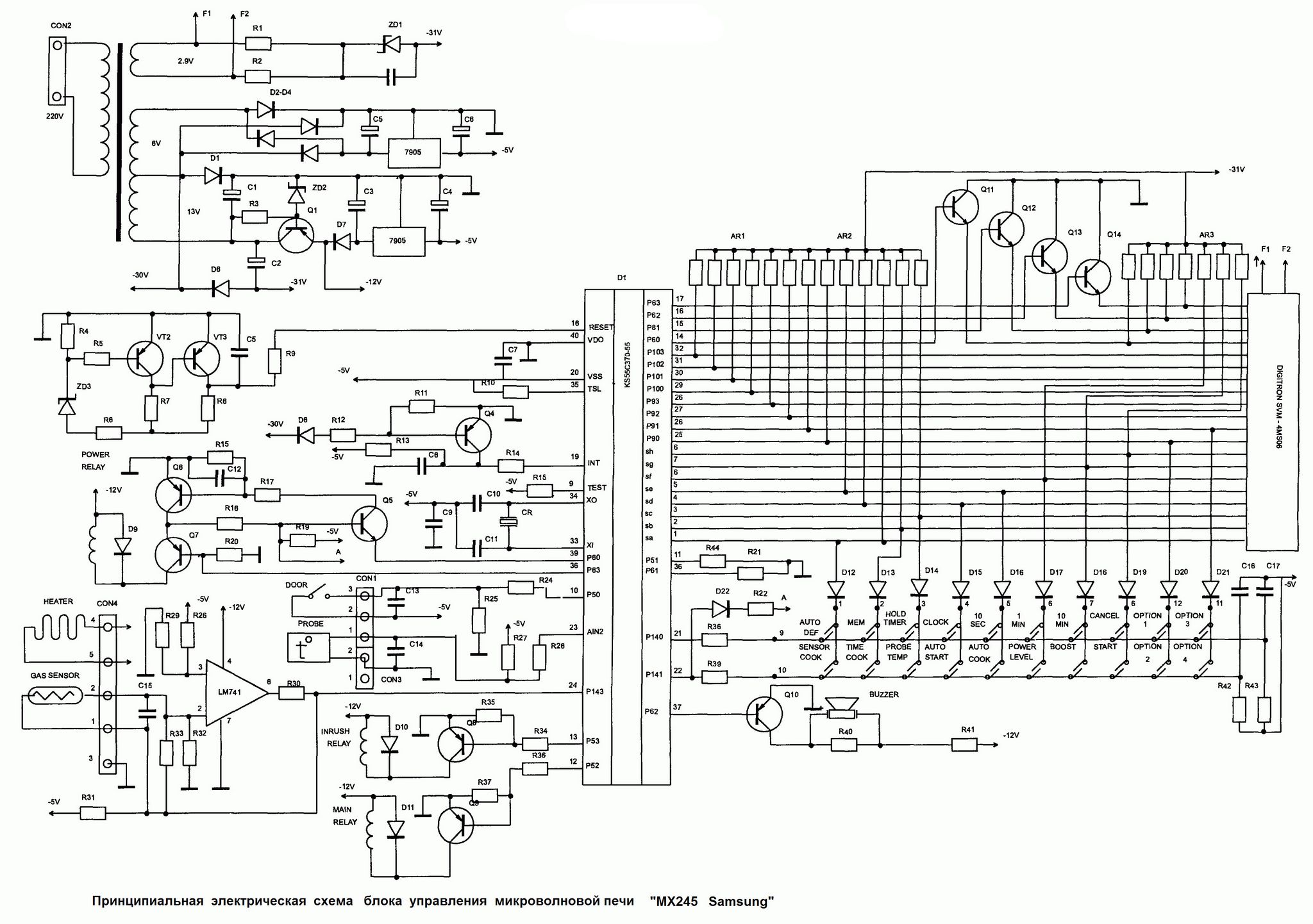

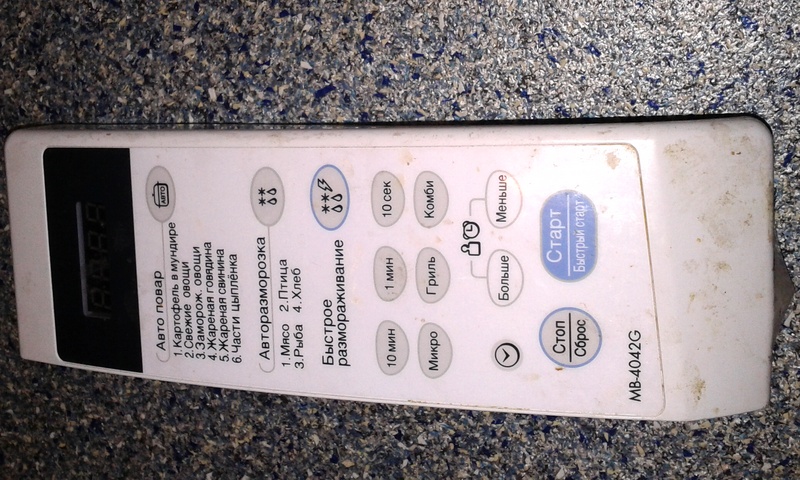

Блок управления
Блок управления состоит из микроконтроллера, кнопочной панели, дисплея и реле. В более простых моделях реле включают трансформатор и магнетрон, а в продвинутых — происходит управление несколькими уровнями мощности, вентиляцией, грилем и дополнительными функциями. Именно здесь заложена логика работы печи: отсчёт времени, звуковые сигналы, выбор режимов и автоматическое отключение.
Некоторые неисправности в этом блоке могут проявляться как полное отсутствие реакции на кнопки, зависание дисплея или произвольное отключение. Иногда проблемы решаются заменой кнопочной панели, иногда — перепрошивкой микроконтроллера.
Безопасность при работе с печкой
Несмотря на то, что микроволновая печь является массовым бытовым прибором, она остаётся устройством повышенной опасности. Связано это с несколькими факторами: наличием высоковольтных компонентов, излучением СВЧ-диапазона и возможностью возгорания при неправильном использовании.
СВЧ-излучение и его экранирование
Микроволны, используемые в печи, представляют потенциальную опасность для человека. Хотя их мощность сравнительно мала и они не ионизируют ткани, длительное воздействие на глаза или органы с большим содержанием воды может вызвать повреждения. Именно поэтому корпус микроволновки выполняется из металла, а в дверце используется сетка с мелкими ячейками, способная отражать СВЧ-волны.
Если дверца повреждена, а тем более если отсутствует сетка или стекло, использование прибора категорически запрещено. Утечка микроволн может привести к ожогам и повреждению внутренних органов.
Электробезопасность
Даже после отключения питания в микроволновке может сохраняться опасный заряд на конденсаторе. При ремонте или разборке прибора обязательно необходимо разрядить конденсатор, соединив его выводы через резистор и используя изолированный инструмент. Игнорирование этого правила может закончиться травмой или поражением током.
Перед разборкой микроволновки обязательно нужно отключить её от сети, а затем провести проверку конденсатора мультиметром.
Материалы, запрещённые к использованию
Внутри микроволновки запрещается размещать предметы из металла, фольгу, металлическую посуду без маркировки, а также герметично закрытые ёмкости. Металл отражает микроволны, что может вызвать искрение и пробой, а герметичные контейнеры могут взорваться из-за повышения давления внутри.
Также нежелательно греть продукты с низким содержанием влаги, так как они могут воспламениться. Некоторые материалы, например пенопласт или одноразовая пластиковая посуда, способны плавиться или выделять токсичные вещества при нагреве.
Типичные неисправности микроволновки
Это очень сложное устройство, и со временем в нем могут появиться различные неисправности. Некоторые из них можно устранить самостоятельно, а в других случаях требуется профессиональный ремонт.
Основные симптомы поломок
- Прибор включается, работает подсветка, поворотный стол вращается, но пища остаётся холодной.
- Во время работы слышен треск, искрение, наблюдаются вспышки.
- Микроволновка не включается вовсе, не загорается дисплей.
- Не крутится поддон, хотя всё остальное работает.
- При включении издаёт громкий гул, не характерный ранее.
- После закрытия дверцы не запускается нагрев, хотя дисплей активен.
Распространённые причины неисправностей
- Поломка магнетрона — может проявляться отсутствием нагрева при сохранении всех остальных функций.
- Пробой высоковольтного диода или конденсатора — приводит к отсутствию микроволн.
- Выход из строя трансформатора — сопровождается характерным гулом и запахом гари.
- Срабатывание или обрыв термопредохранителя — отключает питание цепи нагрева.
- Повреждение дверных микропереключателей — печь считает дверцу открытой и не запускается.
- Неисправность блока управления — печь не реагирует на нажатия или не выполняет команды.
Самостоятельная диагностика и ремонт
Для тех, кто имеет базовые навыки работы с электротехникой и желает сэкономить на ремонте, возможно самостоятельное устранение неисправностей микроволновки. При этом крайне важно соблюдать технику безопасности и понимать, какие компоненты могут быть потенциально опасны. Рассмотрим пошагово, как проводится диагностика и ремонт микроволновой печи в домашних условиях.
Необходимые инструменты и подготовка
Перед тем как приступить к осмотру и ремонту, нужно подготовить рабочее место и собрать инструменты. В базовый набор входят:
- Мультиметр с функцией измерения сопротивления, напряжения и прозвонки цепей
- Набор отвёрток (крестовых и плоских)
- Изолированные пассатижи и пинцет
- Защитные перчатки и очки
- Лампочка на 220 В с патроном для проверки выходного напряжения
- Мощный резистор для безопасной разрядки конденсатора (около 100 Ом, 5–10 Вт)
Обязательно подготовьте сухое, хорошо освещённое место, желательно с антистатическим покрытием. Перед началом любых работ отключите прибор от электросети и разрядите высоковольтный конденсатор, соединив его выводы через резистор и мультиметр. После этого можно приступать к диагностике.

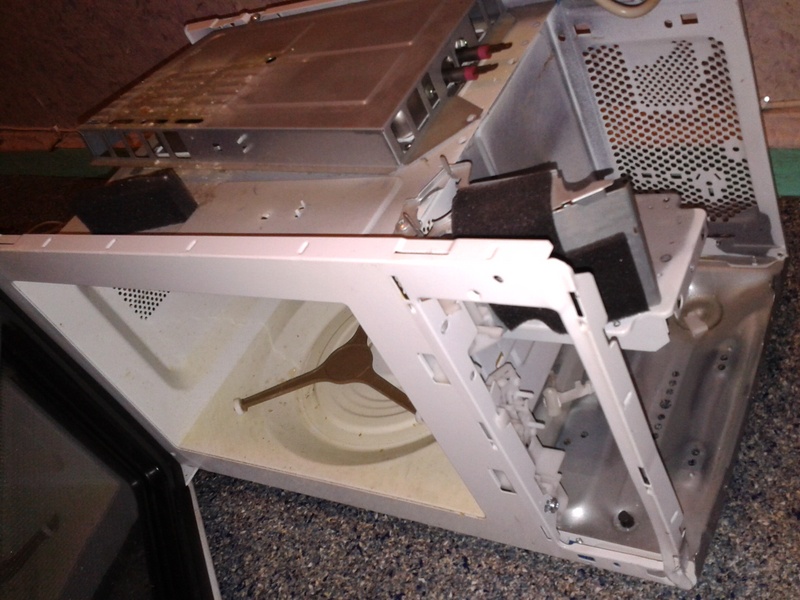

Визуальный осмотр
Первое, с чего стоит начать — это визуальный осмотр внутренних элементов микроволновки. Проверьте:
- Состояние контактов и проводов — отсутствие обрывов, следов подгорания, коррозии
- Плату управления — нет ли следов перегрева, потемневших элементов
- Магнетрон — наличие трещин, следов прогара на корпусе и соединительных выводах
- Конденсатор и диод — отсутствие вздутия, подтёков или запаха гари
- Трансформатор — признаки оплавления, характерный запах изоляции
- Микропереключатели дверцы — плотность срабатывания, целостность рычагов и пружин
В случае обнаружения обугленных элементов, их необходимо заменить — пайка обгоревших дорожек обычно не даёт долговременного результата.

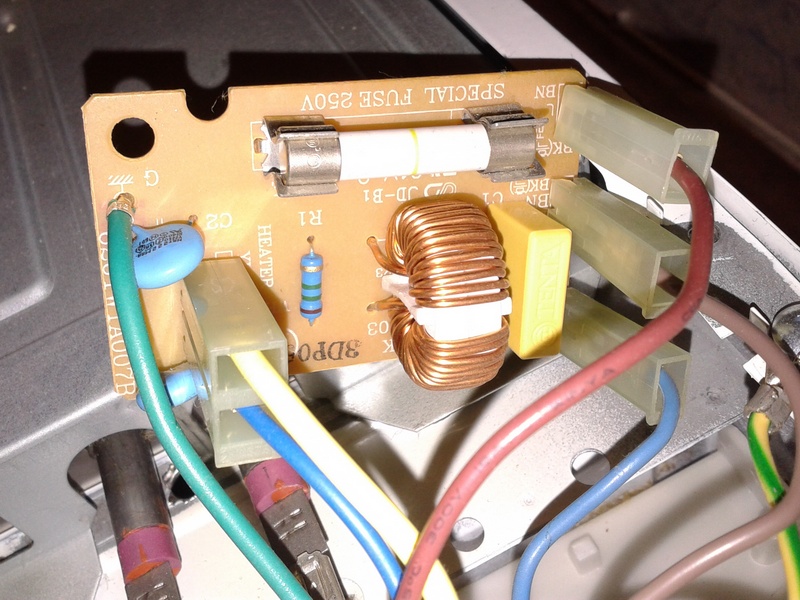

Проверка предохранителей
Первым элементом, который стоит прозвонить мультиметром, является предохранитель. Он находится рядом с входным шнуром питания и часто закреплён в отдельном пластиковом держателе.
Если предохранитель перегорел — это может быть следствием скачка напряжения или короткого замыкания. Убедитесь в отсутствии других повреждений перед его заменой.
Проверка дверных выключателей
Один из самых частых случаев — повреждение или выход из строя дверных микропереключателей. Для их проверки:
- Закройте дверцу и убедитесь, что все переключатели замыкаются.
- Прозвоните каждый выключатель в положении «открыто» и «закрыто».
- Если мультиметр не показывает изменения сопротивления — переключатель неисправен.
Неисправные выключатели следует заменить аналогичными по типу и размеру. Самодельные решения и перемычки категорически недопустимы.

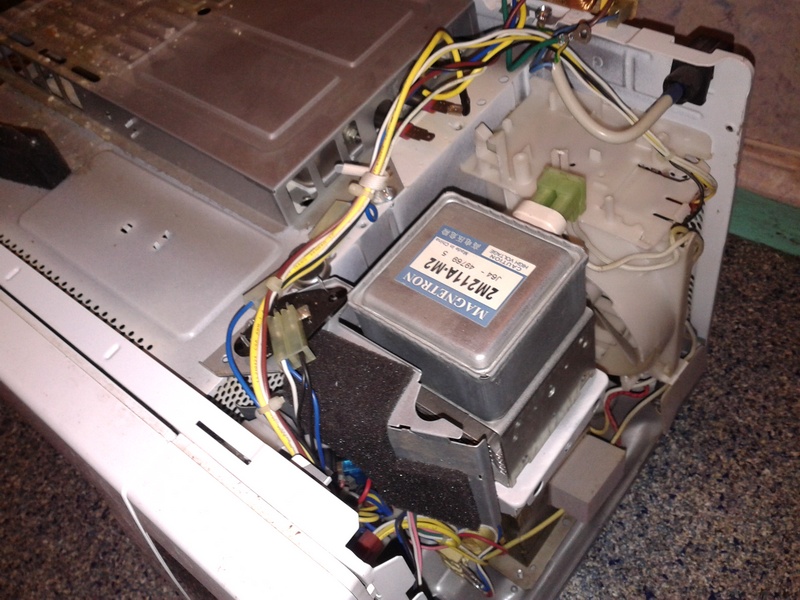

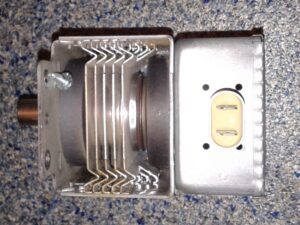

Проверка магнетрона
Если всё работает, но еда не нагревается, вероятной причиной может быть магнетрон. Проверка проводится следующим образом:
- Отсоедините клеммы от магнетрона.
- Установите мультиметр на режим измерения сопротивления.
- Проверьте сопротивление между выводами — оно должно быть 1–3 Ом.
- Проверьте сопротивление между корпусом магнетрона и каждым из выводов — должно быть бесконечным (разрыв).
Если между выводом и корпусом есть пробой, либо сопротивление между выводами слишком велико — магнетрон подлежит замене.

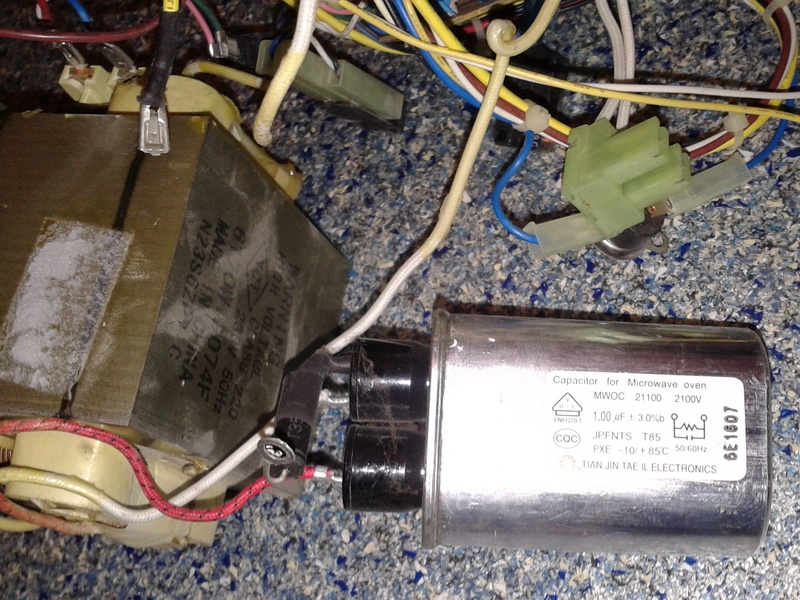

Проверка высоковольтного диода и конденсатора
Диод можно проверить мультиметром с функцией диодной прозвонки:
- Отсоедините диод от цепи.
- Прозвоните в прямом и обратном направлении.
- В одном направлении должен быть переход, в другом — разрыв.
Если диод звонится в обе стороны или не звонится вовсе — он неисправен.
Конденсатор проверяется аналогично:
- Разрядите его перед измерением.
- Используйте мультиметр с функцией измерения ёмкости.
- Проверьте, нет ли короткого замыкания между выводами.
При обрыве или замыкании — замените конденсатор. Никогда не используйте конденсаторы с другими характеристиками, особенно в высоковольтной цепи.

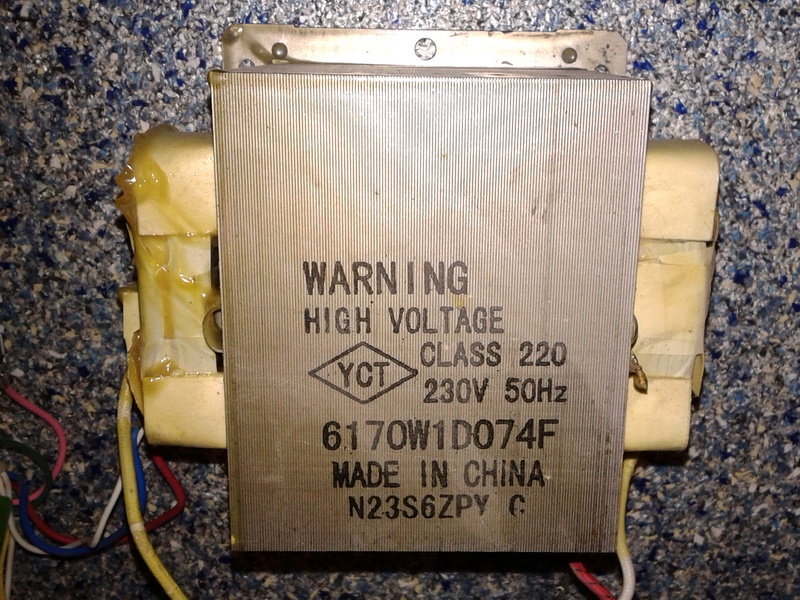

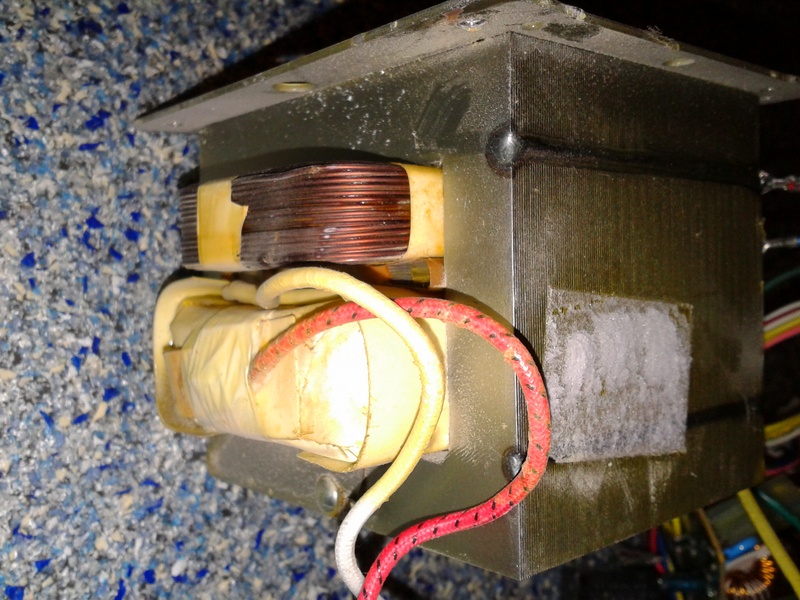

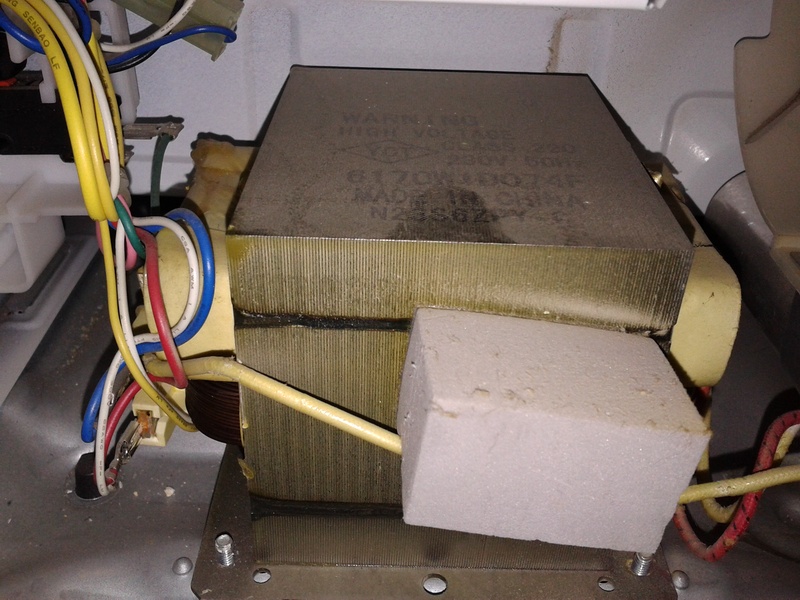

Проверка трансформатора
Высоковольтный трансформатор проверяется путём измерения сопротивления его обмоток:
- Первичная обмотка: 1–2 Ом
- Накальная обмотка: 0,1–0,5 Ом
- Высоковольтная обмотка: десятки Ом
Также следует проверить отсутствие пробоя между обмотками и корпусом. Если трансформатор издаёт треск, гудит или греется — это признак внутреннего повреждения.
Замена и сборка
После выявления неисправного элемента его необходимо заменить. Используйте только оригинальные или совместимые комплектующие, подходящие по характеристикам. После замены обязательно проверьте работу всех систем, включая работу вентилятора, освещения, поворотного стола и нагрева.
Сборка проводится в обратной последовательности. Не забудьте установить все заземляющие провода и изоляционные накладки. После полной сборки микроволновку можно подключить к сети и протестировать.
Когда нужен профессиональный ремонт
Не все поломки можно устранить в домашних условиях. В следующих случаях настоятельно рекомендуется обратиться к специалисту:
- Повторяющиеся сбои в работе, несмотря на замену компонентов
- Неисправность платы управления или микроконтроллера
- Проблемы с прошивкой или перепрограммированием
- Неисправность дисплея или сенсорной панели
- Признаки повреждения волновода или корпуса печи
Также не следует самостоятельно ремонтировать прибор, если нет уверенности в своих действиях. Неправильное подключение высоковольтных элементов может привести к поражению током или возгоранию.
Рекомендации по эксплуатации и уходу
Чтобы микроволновая печь служила долго, исправно и безопасно, важно соблюдать ряд правил, касающихся как ежедневной эксплуатации, так и периодического ухода. Грамотное обращение с устройством существенно снижает риск поломок и продлевает срок службы основных компонентов, особенно магнетрона, который является дорогим и критически важным узлом.
Общие правила эксплуатации
Соблюдение элементарных требований позволяет избежать большинства проблем:
- Перед включением обязательно проверьте, что дверца плотно закрыта и без повреждений.
- Не включайте микроволновку пустой — это приводит к перегреву магнетрона и его преждевременному выходу из строя.
- Не используйте металлическую посуду или фольгу без специальной маркировки.
- Не оставляйте прибор без присмотра во время работы — особенно при приготовлении продуктов с низким содержанием влаги.
- Следите за тем, чтобы поворотный стол вращался свободно, а его направляющие и ролики были чистыми.
- После окончания работы микроволновку желательно оставить открытой на некоторое время — для проветривания и испарения конденсата.
Эти простые меры предосторожности способны предотвратить множество ситуаций, ведущих к дорогостоящему ремонту.

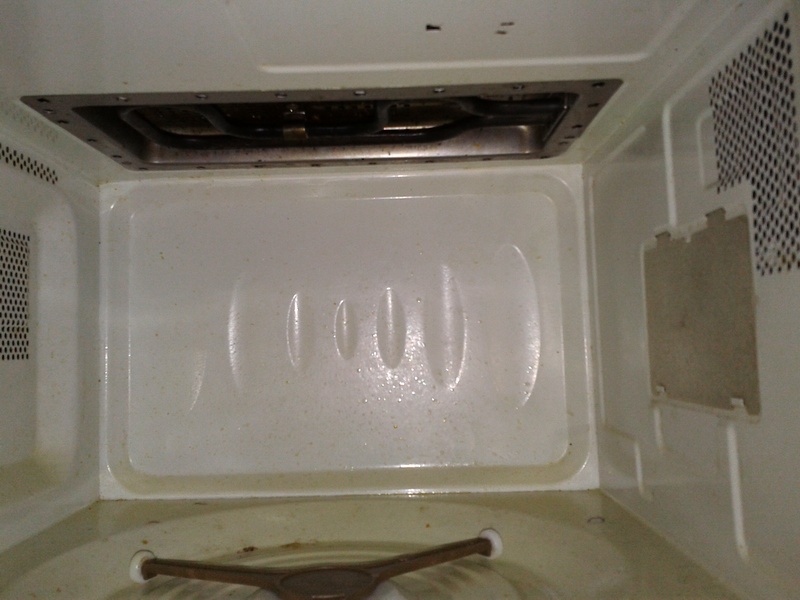

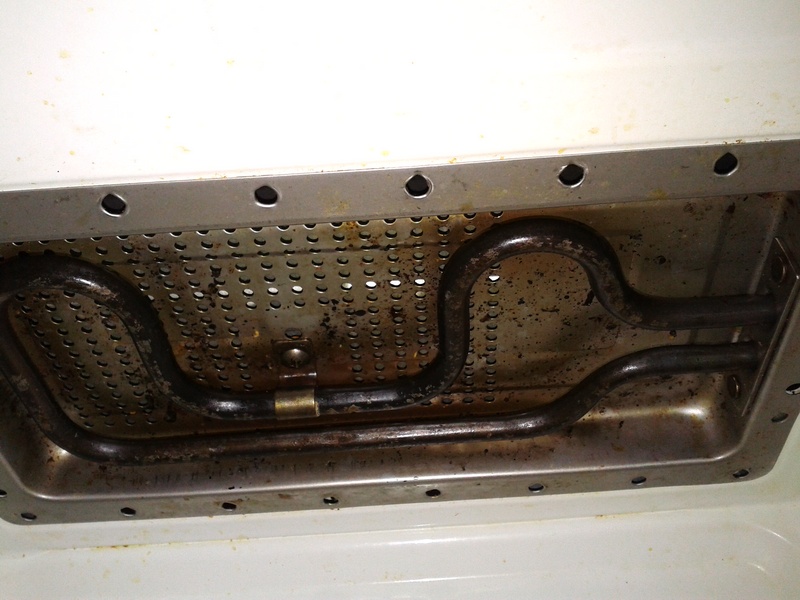

Уход и регулярная чистка
Внутренняя часть камеры микроволновки подвергается сильному воздействию пара, капель жира и остатков пищи. Чтобы избежать появления неприятного запаха, появления искрения и нарушения работы вентиляции, важно регулярно проводить чистку.
Очистка выполняется следующим образом:
- Отключите прибор от сети.
- Извлеките поворотный стол и роликовую опору — промойте их с мылом.
- Для очистки внутренних стенок используйте мягкую губку и раствор уксуса или лимонной кислоты — они эффективно растворяют жир.
- Не используйте жёсткие щётки и абразивные средства — они могут повредить защитное покрытие камеры.
- Особое внимание уделите волноводу — месту, откуда исходят микроволны. Оно должно быть чистым, без жира и обугленных остатков пищи.
- Регулярно протирайте вентиляционные решётки и заднюю стенку устройства.
Чистку желательно проводить не реже одного раза в неделю при частом использовании печи. Это не только сохранит внешний вид, но и обеспечит стабильную работу без сбоев.
Как продлить срок службы микроволновки
Некоторые советы позволяют минимизировать износ узлов и избежать преждевременного выхода из строя устройства:
- Используйте микроволновку строго по назначению — не размораживайте в ней инструменты, влажные салфетки и другие нетипичные предметы.
- Не перегружайте внутреннюю камеру — слишком большой объём пищи мешает равномерному распределению микроволн.
- Следите за режимами мощности — не все продукты нужно готовить на максимальной мощности.
- Используйте только подходящую посуду — стеклянную, керамическую, пластиковую с пометкой «для СВЧ».
- Не допускайте работы устройства без вентиляции — убедитесь, что воздуховоды не перекрыты предметами или мебелью.
- Если в приборе установлен угольный фильтр — меняйте его согласно инструкции производителя.
Дополнительно стоит проверять состояние сетевого шнура и вилки. При появлении трещин, перегибов или нагрева — немедленно замените провод.
Что делать при первых признаках неисправности
Раннее выявление неисправности позволяет предотвратить более серьёзный ущерб. Если вы заметили, что:
- Еда разогревается дольше обычного;
- При работе слышны необычные звуки;
- Из камеры идёт запах гари или появился дым;
- Печь самопроизвольно отключается;
- На корпусе ощущается сильный нагрев.
⚠ Необходимо немедленно отключить прибор и провести диагностику. Не продолжайте эксплуатацию неисправного устройства — это может быть опасно!
В общем микроволновая печь — надёжный и многофункциональный бытовой прибор, значительно упрощающий приготовление и разогрев пищи. Её конструкция сочетает простоту использования и высокую технологичность, но требует внимательного отношения как к эксплуатации, так и к техническому обслуживанию. Знание работы устройства, понимание принципов использования и способов устранения распространённых неисправностей позволяет не только экономить на сервисе, но и чувствовать себя увереннее при любом сбое. При соблюдении элементарных правил безопасности, своевременной чистке и бережной эксплуатации микроволновая печь может прослужить 10 лет и более без проблем.
