В недавней статье вы ознакомились с ремонтом старой немецкой, цифровой, кассетной автомагнитолы. А теперь вы увидите как этот, в общем то не нужный сам по себе девайс, превратится в отличный музыкальный центр. Прежде всего корпус — самая проблемная часть любого радиолюбительского устройства. Уверен, у многих из вас лежит в диване немало всяких плат и схем, так и не дождавшихся завершения конструкции в хорошем корпусе.

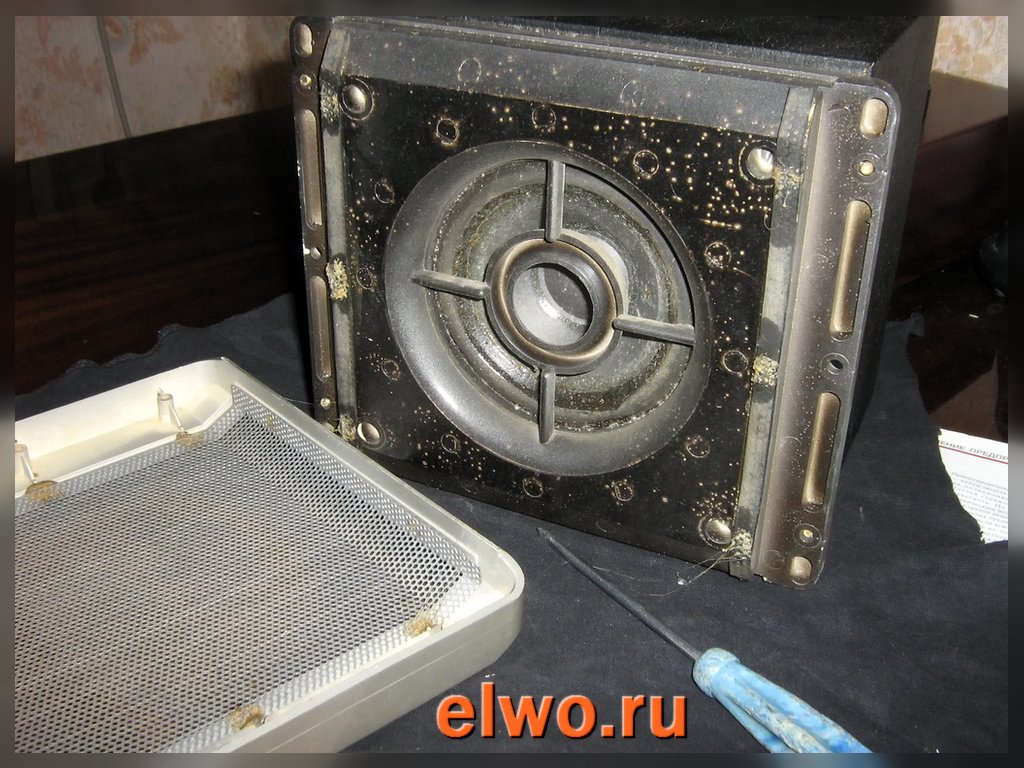

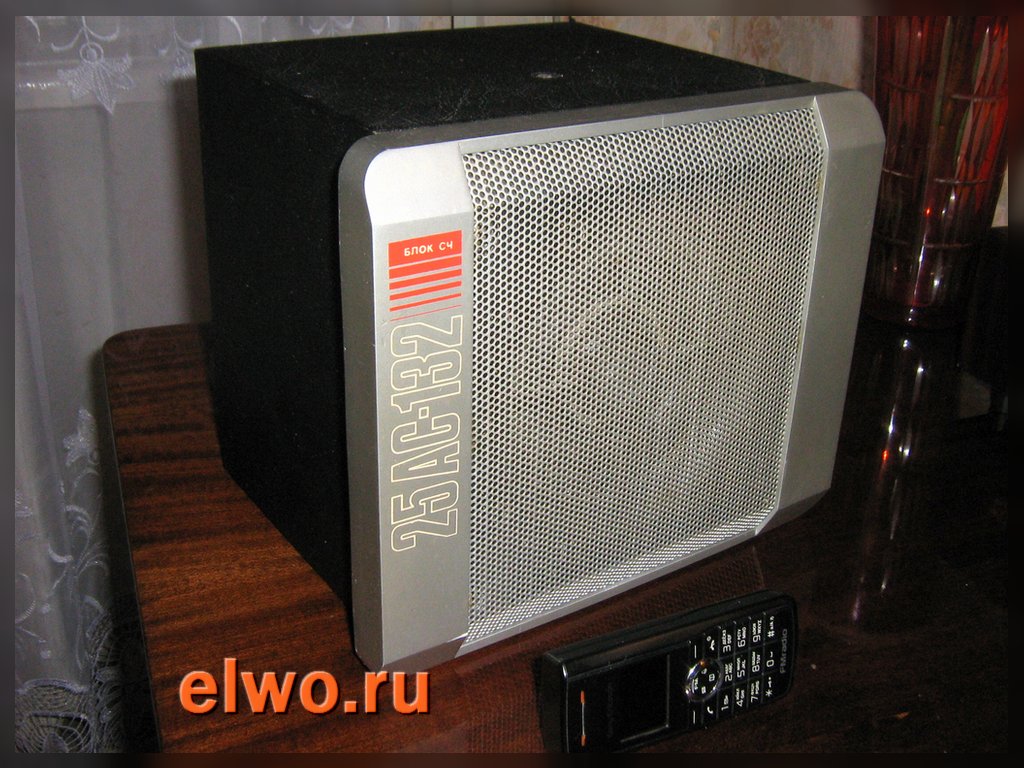

Предлагаю в данном случае, использовать для корпуса к музыкальному центру небольшую акустическую колонку подходящих размеров. Именно такая и оказалась у меня (к тому же без пары — вторая сгорела) в сарае. В ней установлен неплохой СЧ динамик и блок фильтров. Всё это вытаскиваем — пригодится для других целей, а внутрь устанавливаем саму автомагнитолу и блок питания.

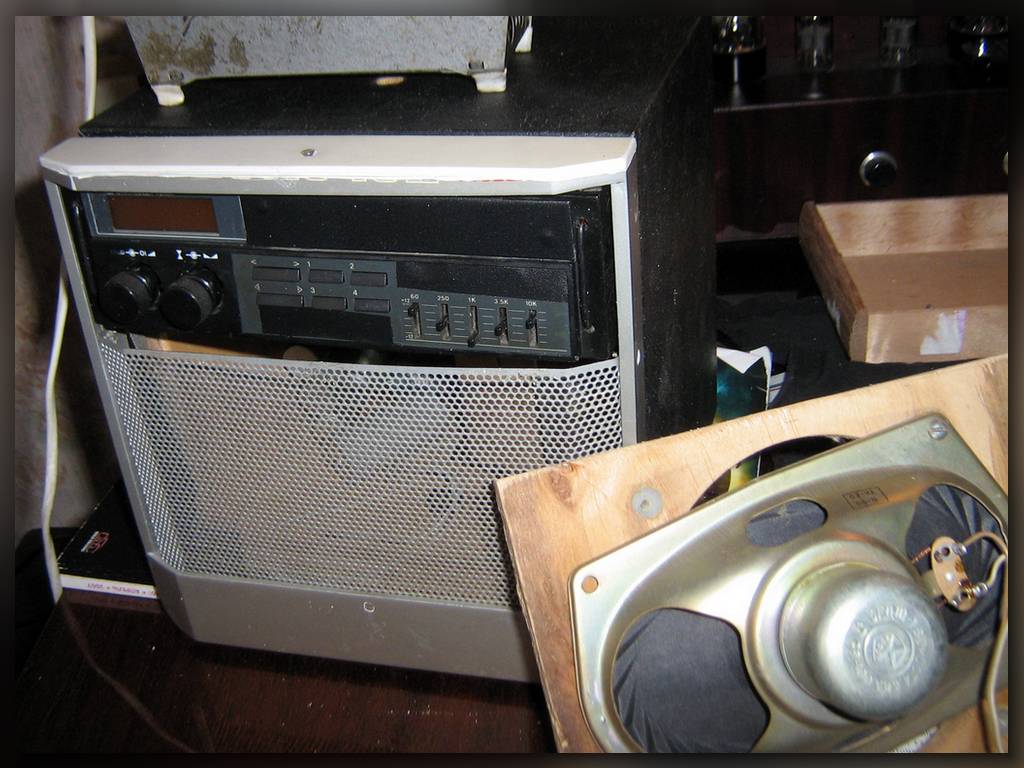

Нижнюю часть лицевой стороны колонки (ведь магнитола по высоте гораздо меньше), закрываем слегка укороченной ДВП, на которой крепился динамик колонки. Хоть к данному музыкальному центру и планируются подключаться внешние колонки, всё же на всякий случай оснастил паруваттным динамиком и переднюю панель корпуса. Родной динамик 20ГДС к сожалению не подошёл — как оказалось СЧ он и есть СЧ. Ни басов ни верхов он выдать не может. Пришлось ставить 3ГД от бобинного магнитофона.

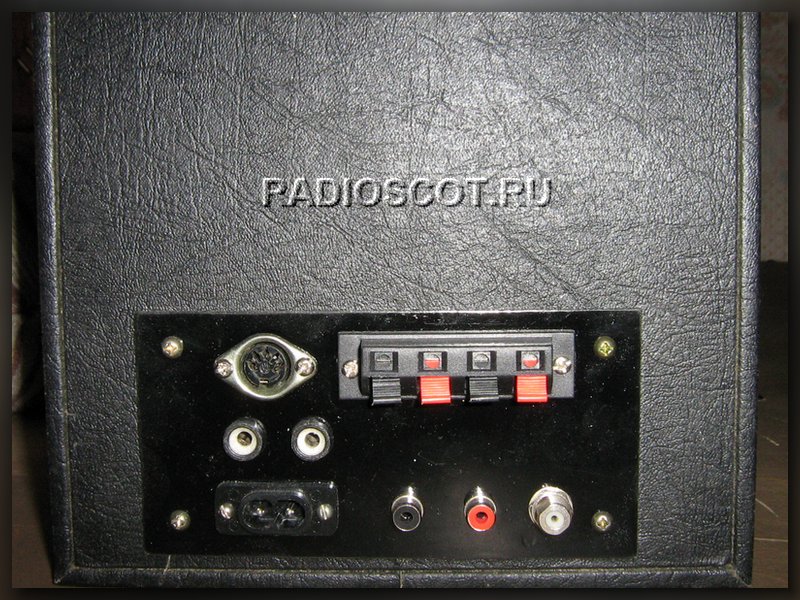

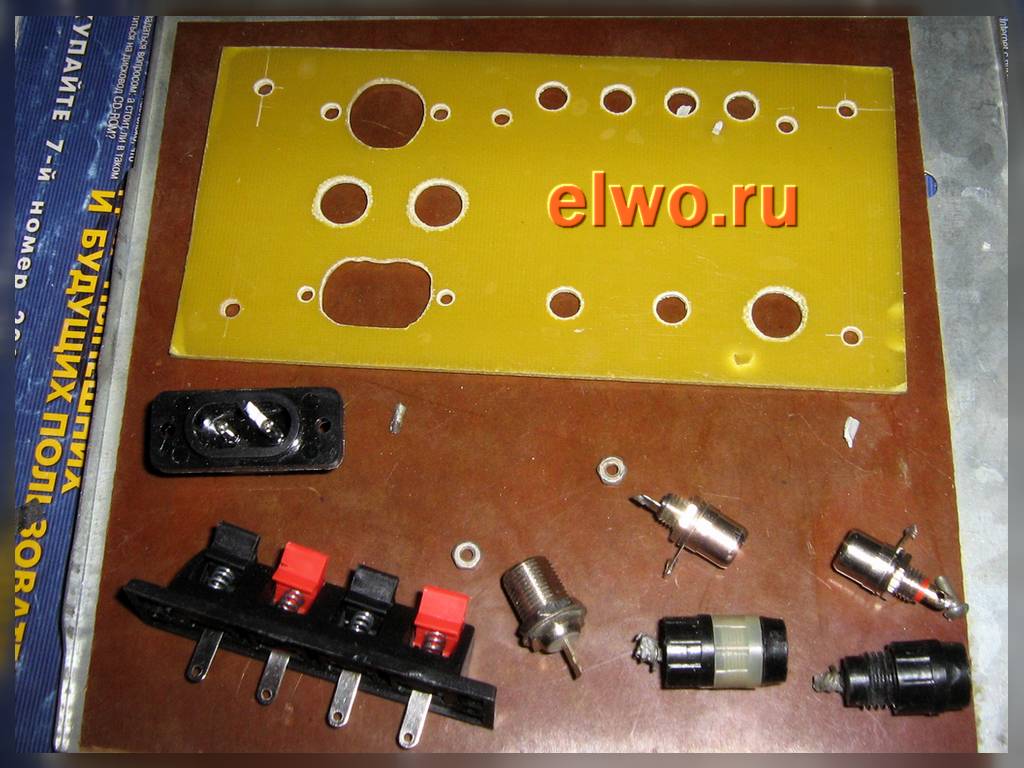

Сзади корпуса выпиливаем небольшое окно, которое будет закрываться пластиной с гнёздами, и разъёмами для подключения сетевого провода, колонок, антенны и линейного входа. Последний тоже будет присутствовать в этом музыкальном центре для подключения через него МП3 плеера. Ещё одно гнездо выводит наружу два провода от динамика — для экспериментов. Ведь часто нужно что-то испытать звукоизлучающее испытательное, а колонками рисковать не хочется. Панель разъёмов после покраски и высыхания прикручиваем к задней стенке корпуса четырьмя шурупами.
Переключение между ФМ-приёмником автомагнитолы и линейным входом, производится кнопкой АМ — ФМ на панельке магнитолы. В режиме АМ сигнал на темброблок и усилитель не поступает, так как я перерезал соответствующие дорожки на плате — а вы когда в последний раз слушали средние волны?:)
Декоративно — защитная сеточка от колонки обрезается так чтоб как раз закрывала переднюю часть корпуса до автомагнитолы. Для красоты её красим в чёрны цвет баллончиком с краской — аэрозолью для авто.

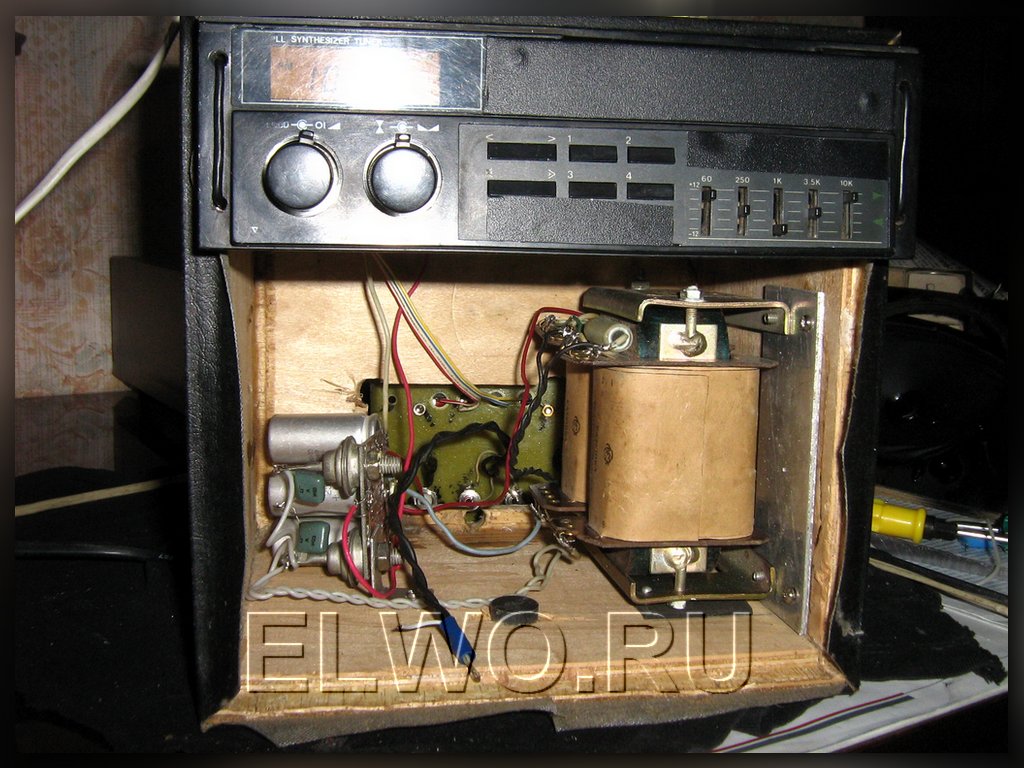

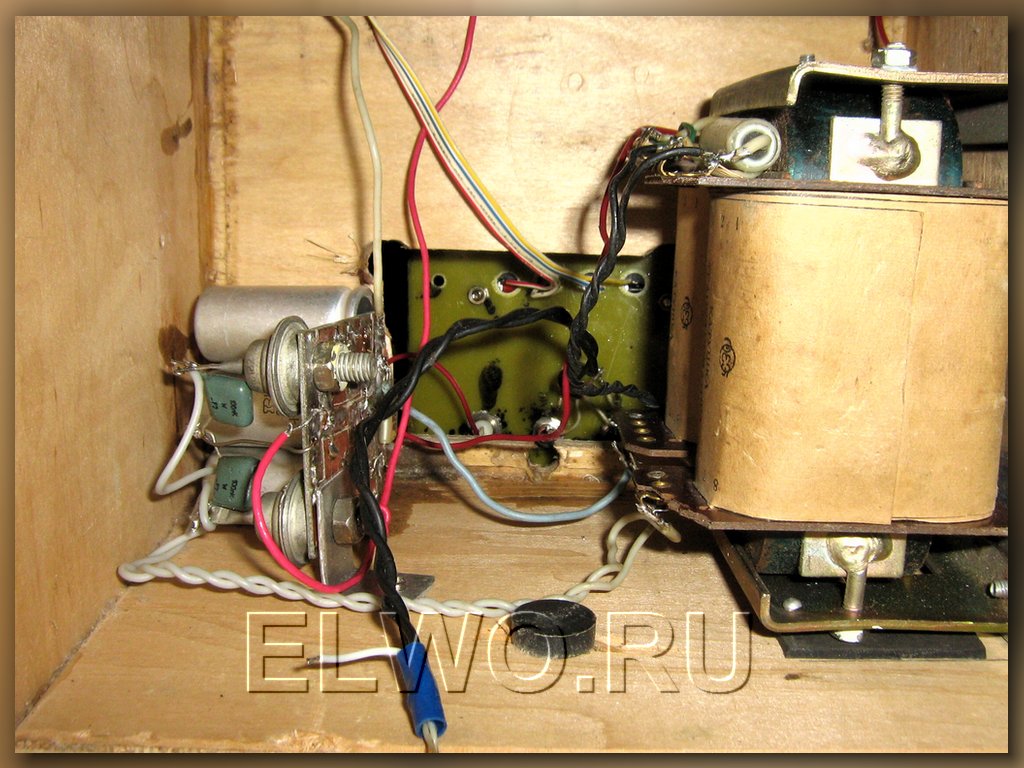

Трансформатор можно было взять электронный, но под руку попался хороший обычный — от бобинника. Мощность его 60 ватт и две обмотки по 12В 2А. Сначала хотел было собрать небольшой стабилизатор — для улучшения басов, но отказался от этой идеи, так как регулирующий элемент будет ощутимо греться, а в корпусе и так вентиляция не очень. В общем два диода и три конденсатора по 4700 мкф 25В прекрасно справились с обеспечением питания. 17В на холостом ходу и 14В при максимальной громкости — результат вполне нормальный. И всё бы ничего, но вот гудение самого трансформатора, точнее его пластин, поставило на таком блоке питания крест. Сколько уже у меня валяется в сарае таких шумных трансов! И с этим дефектом как правило справиться невозможно — пробовал и поджимать, и заливать, а всё без толку. Придётся использовать компьютерный БП ATX.

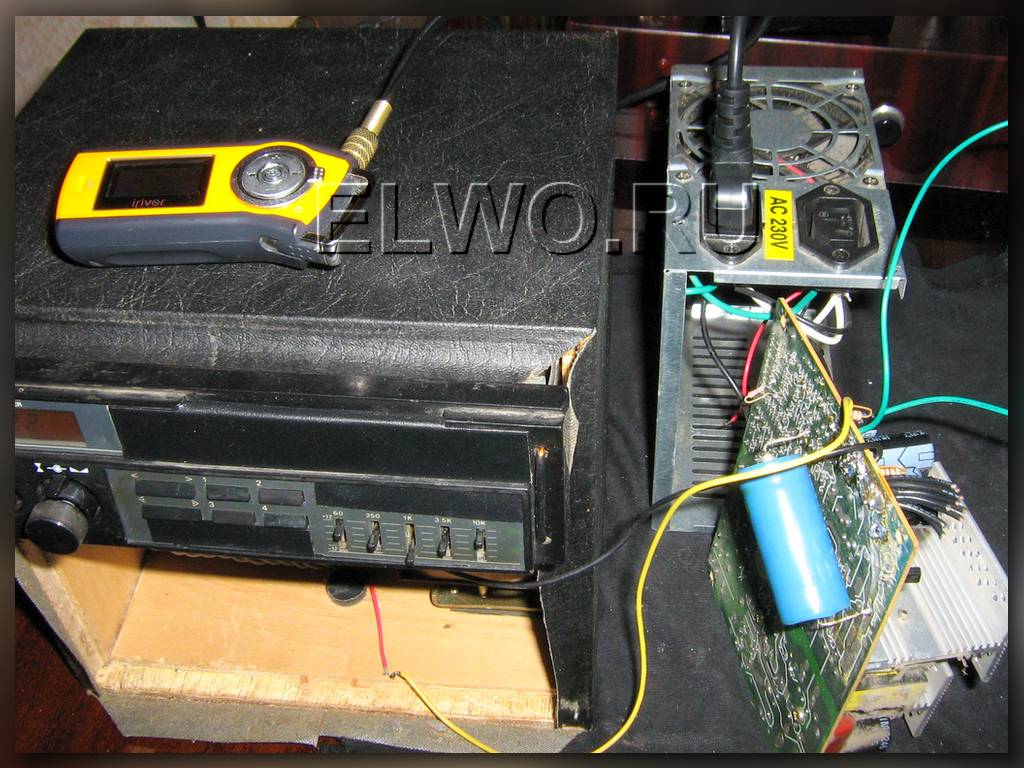

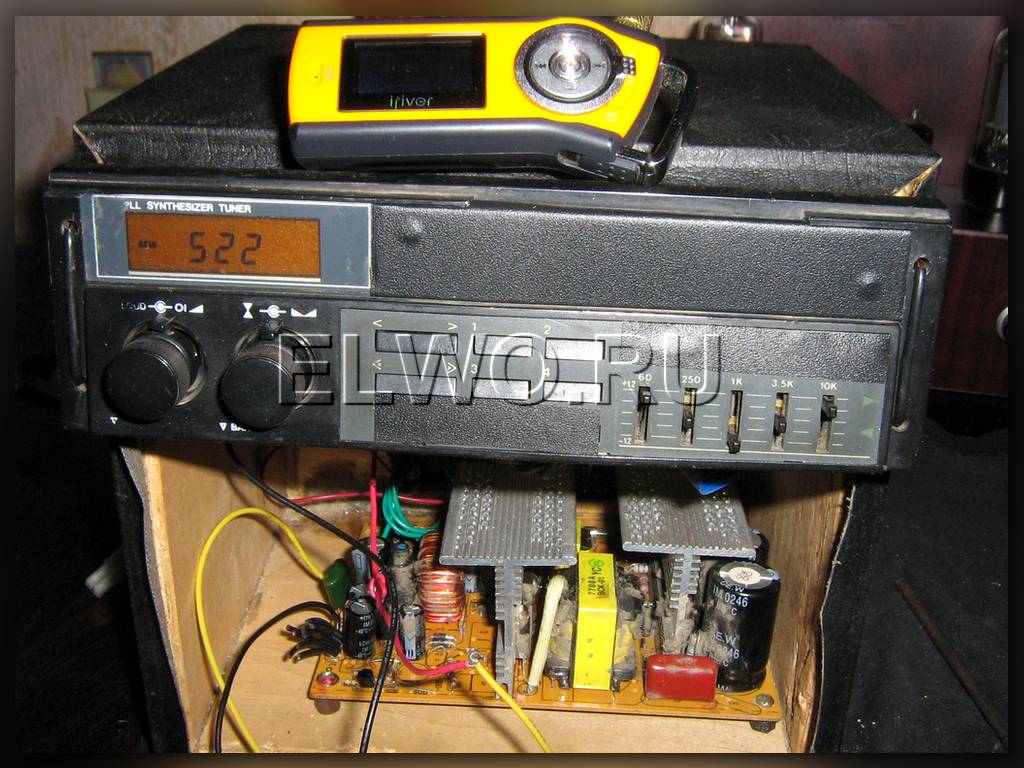

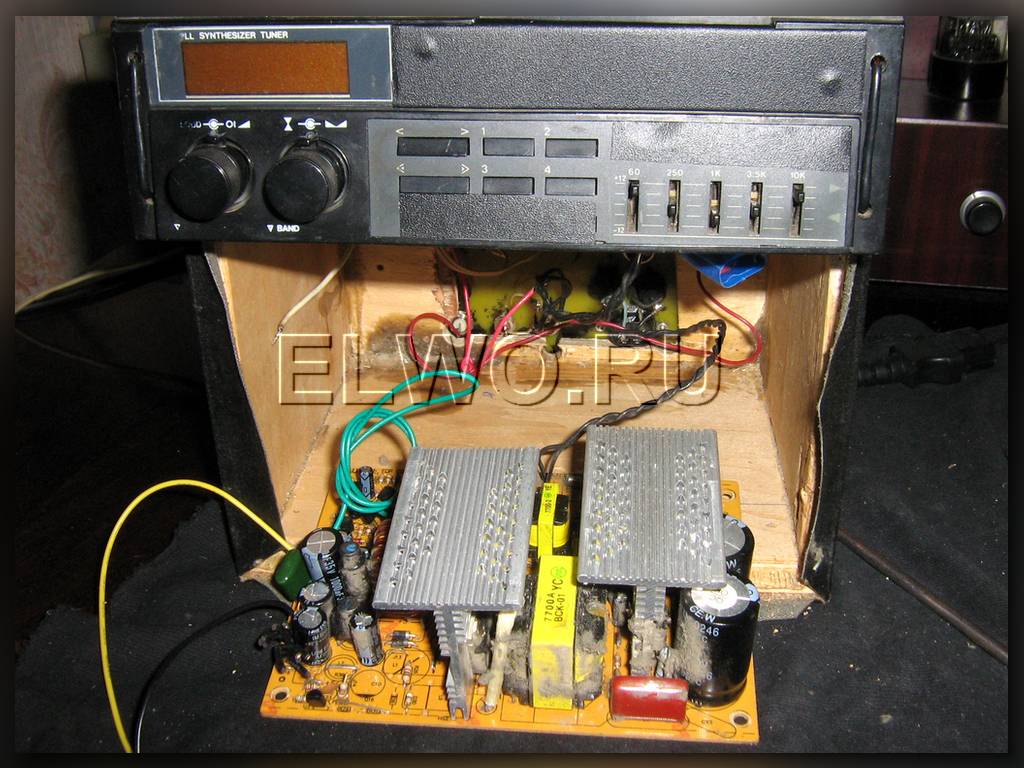

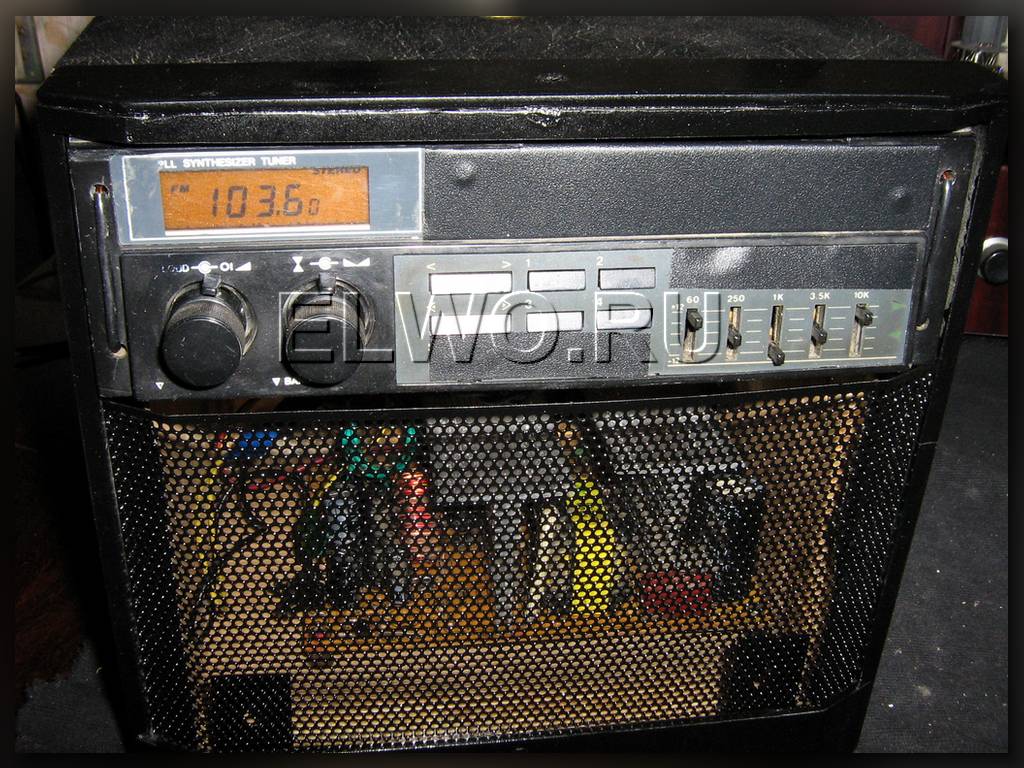

Вот с ним уже проблемы отпали. И стабильность, и отсутствие фона, и малые размеры. Короче, на медь все эти старые тяжёлые трансформаторы!

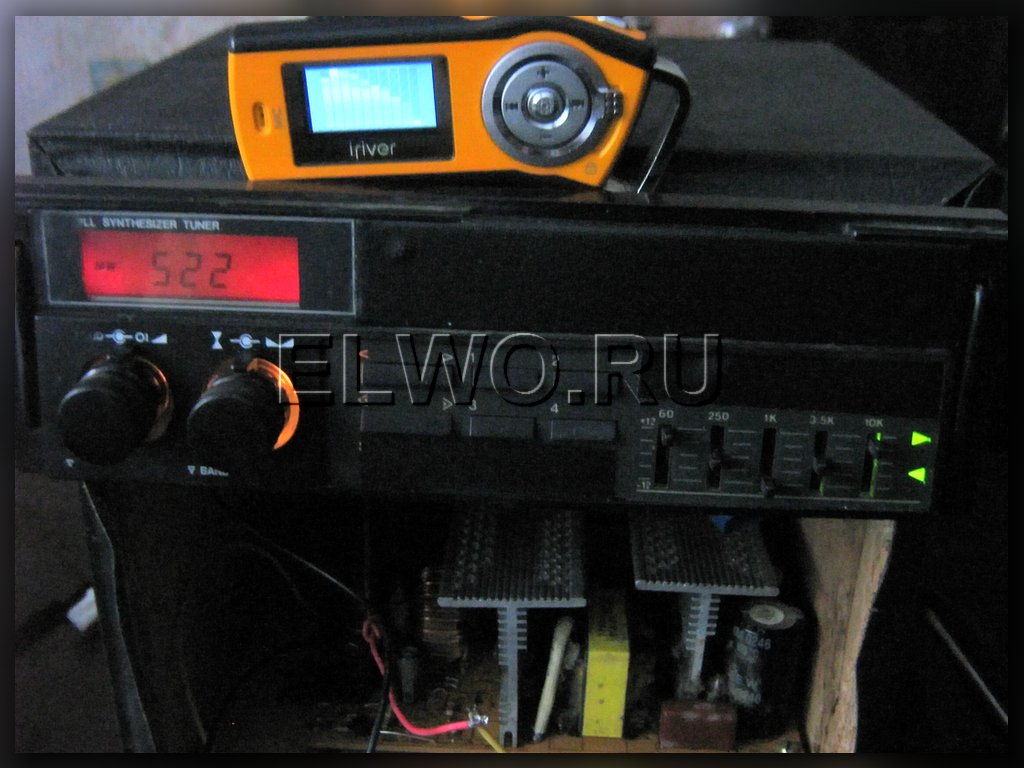

Осталось приладить переднюю декоративную панель, вставить шнур питания, и включить кнопку POWER автомагнитолы. Звук — полный отпад! Всё — таки MPC1230 это вам не TDA1555. А пятиполосный эквалайзер делает спектр звучания именно таким, каким он и нужен для меня. Не в обиду ламповым усилителям скажу, что этот самодельный музыкальный центр слушать ещё приятнее. Даже тупая попса в исполнении Леди Гага, заставила меня с удовольствием слушать этот аппарат. Короче, этим музыкальным центром я доволен так, что наверное поставлю его как усилитель компьютера, вместо небольшого лампового УНЧ, что служил мне последние пару лет.
