Реле давления воды для насоса

Водоснабжение в частных домах, на дачах или в небольших хозяйствах давно перестало быть просто механической задачей — перекачать воду из точки А в точку Б. Сегодня это сложная система, где комфорт, эффективность и долговечность оборудования зависят от умных решений. И одно из них — реле давления воды для насоса. Этот небольшой прибор управляет подачей воды, включая насос, когда напор падает, и останавливая его, когда система наполнена. Без него водопровод функционирует плохо: либо насос работает без перерыва, нагружая трубы и тратя электричество, либо вода едва течёт, потому что подача не успевает за расходом.

Реле давления — это не просто новая удобная штука, а необходимость для тех, кто хочет стабильной работы. Оно защищает насос от износа, предотвращает скачки давления в трубах и делает жизнь проще, будь то полив огорода, наполнение бака или обеспечение дома водой из скважины. От правильной работы этого блока зависит не только удобство, но и сохранность всей системы.

Давайте разберём всё, что связано с реле давления воды: как оно устроено, какие бывают виды, как его подключить и настроить, что делать при поломках и как выбрать оптимальный вариант. И начнём с самого простого: что внутри этого устройства и как оно работает.

Устройство и принцип работы

Чтобы понять, почему реле так важно, стоит заглянуть в его «нутро». Это устройство сочетает в себе простоту и точность, будь то старая добрая механика или современная электроника с датчиками. Его задача — следить за уровнем напора в системе и вовремя включать или выключать насос, поддерживая стабильность подачи воды.

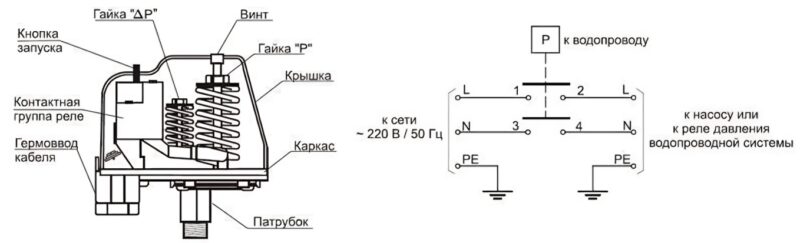

Классическое механическое реле — это компактный блок с несколькими ключевыми элементами:

  • Мембрана. Она «чувствует» силу воды: когда напор меняется, мембрана сжимается или расширяется, передавая сигнал дальше.
  • Пружины. Их натяжение определяет, при каком уровне давления сработает механизм. Обычно есть две: большая для нижнего порога и малая для верхнего.
  • Контакты. Они замыкаются или размыкаются, подавая электрический сигнал мотору — включиться или остановиться.
  • Корпус. Прочная оболочка с резьбой для подключения к трубам и клеммами для проводов. Иногда в комплекте идёт манометр — прибор, показывающий текущий напор.

Электронные модели сложнее. Вместо мембраны и пружин они используют сенсоры, которые измеряют давление и отправляют данные в микропроцессор. Такой подход делает управление точнее, добавляет функции вроде защиты от работы без жидкости и часто включает дисплей для удобства. Но суть остаётся той же — следить за системой и реагировать на изменения.

Как всё это работает

Принцип действия прост и логичен. Представьте: вы открываете кран, вода уходит из труб, и давление падает. Мембрана внутри реле замечает это и, если напор опускается ниже заданного значения (скажем, 1,5 бара), контакты замыкаются. Насос включается, начинает качать воду, и давление постепенно растёт. Как только оно достигает верхней границы (например, 3 бара), контакты размыкаются, и мотор останавливается. Этот цикл повторяется автоматически, обеспечивая ровную подачу воды без вашего участия.

Электронные реле делают то же самое, но вместо механики полагаются на датчики и программы. Они анализируют напор в реальном времени и решают, когда пора запустить или остановить оборудование. Это добавляет гибкости: можно настроить защиту от сухого хода, задать точные параметры или даже подключить реле к другим устройствам в системе «умного дома».

Чем механика отличается от электроники

Механические модели — это простота и надёжность. Они дешёвые, легко чинятся и не требуют сложного ухода. Их можно встретить на дачах или в небольших домах, где система водоснабжения базовая. Электронные — это следующий уровень. Они точнее, предлагают больше возможностей (например, защиту насоса от поломок) и удобны в настройке благодаря кнопкам и экрану. Но есть минусы: они дороже, зависят от питания и могут «капризничать» при скачках напряжения.

Таблица основных параметров

Параметр Описание Типичные значения Примечания
Диапазон давления Уровень напора, при котором реле управляет насосом (включение и выключение). 1–5 бар (механика), 1–6 бар (электроника) Зависит от мощности насоса. Запас на 1–2 бара выше максимума насоса продлевает срок службы.
Нижний порог Минимальный напор, при котором мотор запускается. 1–2 бара Для дома 1,5–2 бара — комфортный минимум. Для полива можно снизить до 1 бара.
Верхний порог Максимальный напор, при котором останавливается. 2,5–4 бара (до 6 бар у электроники) Не превышайте предел. Для труб ПВХ безопасно до 4 бар, для металла — выше.
Разница порогов Разрыв между нижним и верхним значениями. 1–1,5 бара Маленький разрыв (0,5 бара) изнашивает мотор, большой (2 бара) даёт скачки напора.
Рабочее напряжение Электрическое питание, необходимое для работы блока. 220–240 В Электроника чувствительна к скачкам — используйте стабилизатор. Механика менее требовательна.
Максимальный ток Сила тока, которую выдерживают контакты. 10–16 А Для мощных насосов (свыше 1,5 кВт) берите реле с током 16 А или выше.
Тип подключения Размер резьбы для монтажа к трубопроводу. 1/4″, 1/2″ Совместимость с фитингами системы. Проверяйте перед покупкой.
Температура воды Допустимый диапазон температуры жидкости. 0–40 °C Для горячей воды (выше 40 °C) нужны специальные модели, иначе мембрана износится.
Температура среды Условия эксплуатации реле (воздух вокруг). -10…+50 °C На морозе без утепления корпус треснет, в жаре электроника может перегреться.
Степень защиты Устойчивость к пыли и влаге по стандарту IP. IP44, IP54 (электроника) IP44 — защита от брызг, IP54 — от пыли. Для улицы нужен короб или кессон.
Материал корпуса Из чего сделано, влияет на долговечность. Пластик, металл Пластик лёгкий и дешёвый, металл прочнее, но ржавеет без покрытия.
Защита от сухого хода Функция, отключающая насос при отсутствии воды. Есть (электроника), нет (механика) Спасает закачку от поломки. В механике нужна отдельная защита.
Регулировка Способ настройки порогов давления. Ручная (пружины), кнопки Механика — отвёртка и гайки, электроника — дисплей. Электроника точнее, но сложнее в ремонте.
Совместимость с баком Подходит ли реле для работы с гидроаккумулятором. Да (все модели) Давление в баке — на 0,2–0,3 бара ниже нижнего порога реле. Проверяйте ниппелем.
Вес Масса важна для монтажа. 0,3–0,5 кг Лёгкие модели проще ставить, тяжёлые (металл) прочнее, но требуют крепления.
Срок службы Ориентировочное время работы при правильной эксплуатации. 5–10 лет Зависит от ухода: чистка, защита от грязи и скачков напряжения увеличивают срок.

Виды реле давления воды

Устройство не бывает универсальным — его выбирают под конкретные задачи и условия. На рынке десятки моделей, и каждая подходит для чего-то своего. Разберём основные типы, чтобы понять, что нужно именно вам.

Механическое

Это классика, которая не сдаёт позиций. Такие устройства, как РМ-5, состоят из простых элементов: мембраны, пружин и контактов. Они регулируются вручную, не боятся пыли, влаги или редкого обслуживания. Их плюсы — низкая цена, надёжность и простота ремонта. Такие реле идеальны для базовых систем: дачного водопровода, полива сада или подачи воды из неглубокого колодца. Если вам не нужны сложные функции, а бюджет ограничен, это ваш вариант.

Электронное

Современный шаг вперёд. Модели вроде Акваконтроль или Джилекс РДЭ используют датчики вместо механики и управляются микропроцессором. Они точнее измеряют напор, защищают насос от работы без воды и часто имеют экран с кнопками для настройки. Это выбор для сложных систем: домов с большим расходом воды, скважинных насосов или автоматизированных решений. Минусы — цена выше, а ещё они чувствительны к перебоям с электричеством. Но если вам важна точность и защита оборудования, электроника оправдает себя.

Автоматическое

Гибридный тип, который сочетает механику и электронику. Такие устройства частично адаптируются к изменениям в системе, снижая необходимость ручной регулировки. Они удобны для тех, кто хочет минимум хлопот: установил, настроил один раз — и забыл. Подходят для средних систем, где автоматика важна, но не нужна избыточная сложность.

Для скважин и глубинных насосов

Особая категория для мощных систем. Эти модели выдерживают высокий напор и большие объёмы воды, часто работают в паре с накопительными баками. Они устойчивы к песку и грязи, что важно для скважин. Пример — реле для глубинного насоса с усиленной конструкцией и защитой. Если у вас скважина глубиной 20–50 метров, смотрите в эту сторону.

С гидроаккумулятором и без него

Гидроаккумулятор — это бак, который запасает воду и сглаживает частоту запусков насоса. Большинство реле рассчитано на работу с ним: они измеряют давление в баке и управляют системой. Но есть и автономные версии, которые обходятся без накопителя. Такие хороши для простых задач — полива или подачи воды в небольшую ёмкость. Однако для дома без бака не обойтись: частые включения быстро изнашивают насос.

Популярные бренды и модели

  • РМ-5. Бюджетный механический вариант за 500–700 рублей. Прост, как молоток, и так же надёжен.
  • Джилекс. Российский бренд с широким выбором — от механики до электроники. Цены от 1000 до 3000 рублей.
  • Акваконтроль. Хвалят за долговечность и функции вроде защиты от сухого хода. Стоит 2500–3500 рублей.
  • Extra Акваконтроль. Улучшенная версия с дисплеем и точной настройкой, около 3500–4000 рублей.

Каждый тип решает свои задачи. Теперь, когда вы знаете их отличия, пора переходить к практике — как установить это устройство в систему.

Подключение к системе

Правильный монтаж гарантирует стабильную подачу воды и защищает насос от лишней нагрузки. Процесс не требует инженерного диплома, но нужен порядок и внимание к мелочам. Разберём всё поэтапно.

Что понадобится

Перед началом соберите:

  • Реле (механическое или электронное).
  • Насос и гидроаккумулятор (если он есть).
  • Манометр (иногда идёт в комплекте, иногда покупается отдельно).
  • Фитинги, переходники, уплотнитель (фум-лента или лён с пастой).
  • Отвёртку, гаечные ключи, плоскогубцы.
  • Провода, клеммы, изоленту для электрики.

Проверьте совместимость: оно должно выдерживать давление насоса и подходить по резьбе (обычно 1/4″ или 1/2″).

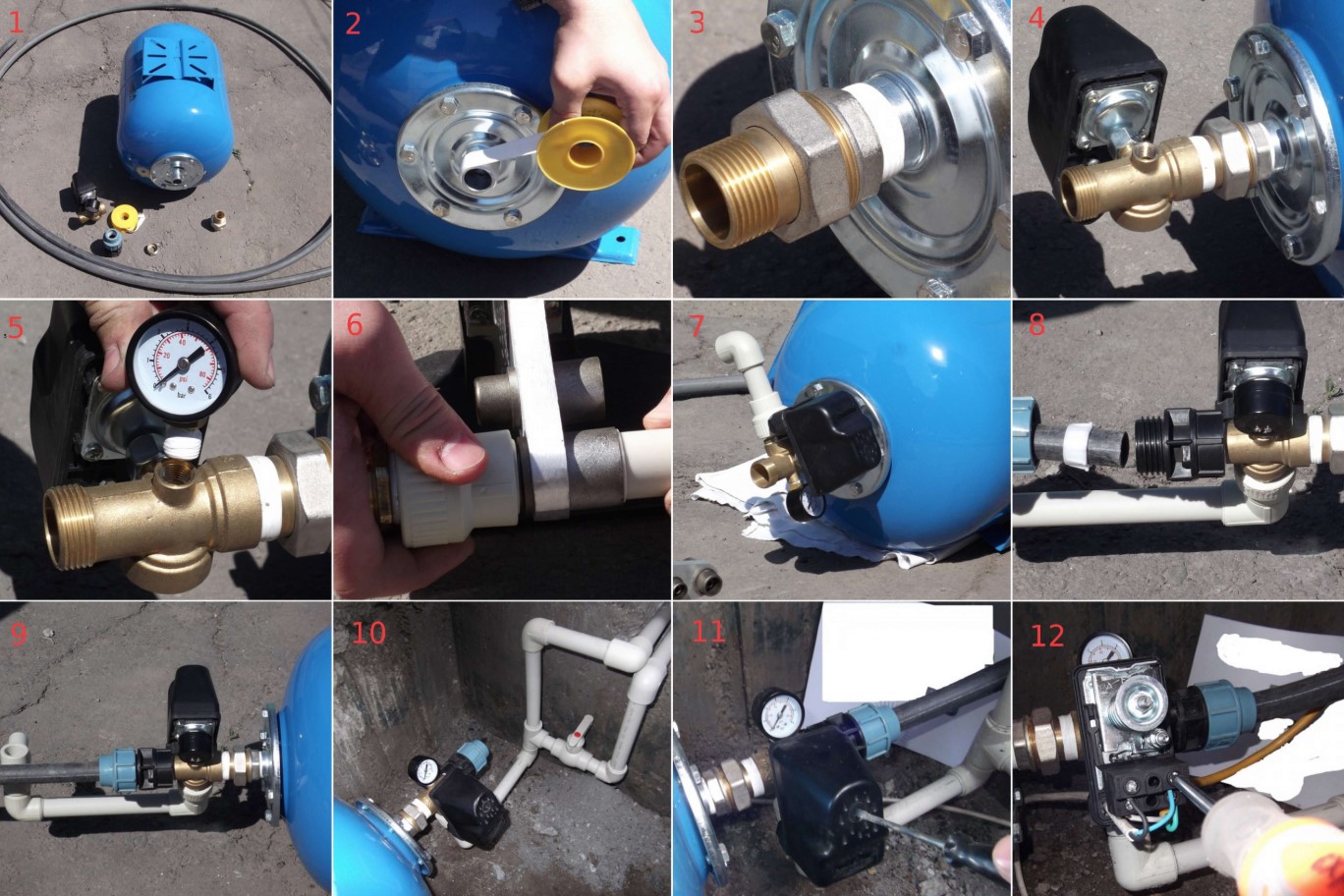

Пошаговая инструкция

  1. Выбор места установки. Его ставят там, где оно будет точно измерять напор. Лучше всего — между насосом и баком или сразу после насоса, если бака нет. Учтите: место должно быть доступным для проверки и защищённым от влаги и мороза. В подвале или кессоне — идеально.
  2. Монтаж на трубопровод. Перекройте воду и сбросьте давление в системе (откройте кран). Прикрутите реле к фитингу или штуцеру, используя уплотнитель. Затягивайте ключом аккуратно: сильно — сорвёте резьбу, слабо — будет течь. Если есть манометр, подключите его в соседний отвод.
  3. Электрическое подключение. Отключите питание мотора от сети — безопасность прежде всего. На реле есть клеммы: вход от сети (L — фаза, N — нейтраль, PE — заземление) и выход к насосу. Подсоедините провода по маркировке. Если модель с защитой от сухого хода, подключите датчик — он идёт в комплекте или ставится отдельно.
  4. Проверка герметичности. Включите воду и осмотрите стыки. Капает? Подтяните фитинги или добавьте уплотнителя. Течь — враг системы, она сбивает давление и настройки.
  5. Тестовый запуск. Подайте питание и откройте кран. Мотор должен включиться, накачать воду, а затем остановиться, когда напор достигнет верхнего предела. Если он не выключается или не запускается, пора регулировать.

Схема подключения

Простая цепь: насос → реле → гидроаккумулятор → потребитель (краны, душ). Электрически: сеть → реле → насос. Для скважин добавляют обратный клапан перед реле, чтобы вода не стекала обратно в источник.

Особенности для разных случаев

  • С гидроаккумулятором. Тут ставят рядом с баком, чтобы учитывать его давление. Бак облегчает работу мотора, запасая воду.
  • Без накопителя. Монтаж ближе к насосу, но частые включения изнашивают оборудование. Это вариант для редкого использования.
  • Глубинный насос. Кабель от мотора до реле может быть длинным (10–20 метров), так что нужна защита от влаги. Реле часто ставят в доме или кессоне.

Но подключение — это только начало. Теперь нужно правильно настроить его, чтобы оно работало как часы.

Настройка и регулировка

От того, как вы отрегулируете модуль, зависит, будет ли вода течь ровно или насос станет включаться каждые несколько секунд. Цель — найти баланс между комфортом и долговечностью оборудования.

Основные параметры

Реле управляет двумя значениями:

  • Нижний порог. Уровень, при котором мотор запускается. Обычно 1–2 бара, чтобы вода шла без задержек.
  • Верхний порог. Значение, когда насос останавливается. Чаще 2,5–4 бара, чтобы не перегружать систему. Разница между ними — 1–1,5 бара. Слишком маленький диапазон изнашивает электромотор, слишком большой создаёт скачки напора.

Как настроить механическое реле

  1. Отключите питание и снимите крышку.
  2. Найдите две пружины с гайками: Большая отвечает за нижний уровень. Малая регулирует разницу между минимумом и максимумом.
  3. Включите систему и следите за манометром.
  4. Крутите большую гайку: по часовой стрелке — повышаете нижний порог, против — снижаете.
  5. Малую гайку подстройте, чтобы задать верхний предел.
  6. Откройте кран и проверьте. Если накачка включается слишком часто или напор слабый, корректируйте дальше.

Настройка электронного реле

  1. Включите устройство — на дисплее покажутся текущие параметры.
  2. Кнопками «+» и «–» установите нижний и верхний уровни.
  3. Сохраните настройки (обычно кнопка «OK» или удержание другой кнопки — смотрите инструкцию).
  4. Протестируйте систему, открыв кран.

Работа с гидроаккумулятором

Бак добавляет нюанс: его внутреннее давление (0,9–1,5 бара) должно быть на 0,2–0,3 бара ниже нижнего порога реле. Измерьте его через ниппель автомобильным манометром и подкачайте воздух насосом, если нужно. Это важно: без правильного давления в баке реле будет сбоить.

Полезные советы

  • Не ставьте верхний предел выше возможностей насоса — он быстро выйдет из строя.
  • Проверяйте настройки раз в полгода: пружины со временем «устают», а электроника может сбиться.
  • Если жидкость идёт рывками, увеличьте разницу между порогами до 1,5–2 бар.

Настройка завершена. Теперь разберём, что делать, если оно начинает «капризничать».

Типичные неисправности и их устранение

Проблемы могут быть разными: от полной остановки системы до странных звуков или нестабильной работы. Хорошая новость — большинство неполадок можно исправить самостоятельно, не вызывая мастера. Давайте разберём самые частые случаи и способы их решения.

Насос не включается

Вы открыли кран, а система молчит? Вот что могло случиться:

  • Нет питания. Проверьте розетку, автомат в щитке или провода. Возможно, клемма отсоединилась — осмотрите подключение.
  • Забита мембрана. Грязь из воды оседает внутри, блокируя механизм. Отключите систему, сбросьте напор (откройте кран), снимите крышку реле и промойте мембрану чистой водой. Не используйте химию — она повредит резину.
  • Сбой настроек. Если нижний порог задан слишком высоко (например, 3 бара), насос не запустится. Снизьте его, подкрутив большую пружину против часовой стрелки или перенастроив электронику.
  • Износ контактов. Окисление или поломка нарушают цепь. Почистите контакты мелкой наждачкой или замените их, если они выгорели.

После каждого действия проверяйте, заработало ли.

Насос не выключается

Насос гудит без остановки, давление растёт, а жидкость идёт рывками? Причины такие:

  • Верхний порог слишком высок. Если он выше, чем насос может выдать (например, 5 бар при мощности 4 бара), система не остановится. Уменьшите значение малой пружиной или на дисплее.
  • Утечка в трубах. Вода уходит через трещину, и давление не доходит до нужной отметки. Осмотрите стыки, краны и бак — заделайте течь герметиком или замените прокладки.
  • Залипание контактов. Грязь или коррозия «склеивают» их. Разберите блок, почистите контакты и смажьте электротехнической смазкой (масло не подойдёт).
  • Проблема с баком. Если в гидроаккумуляторе мало воздуха, он не создаёт нужный напор. Измерьте давление в баке через ниппель и подкачайте до 0,9–1,5 бара.

Щёлкает и работает рывками

Щелчки и частые запуски раздражают и вредят насосу. Вот что делать:

  • Маленький диапазон. Если разница между порогами меньше 0,5–1 бара, система слишком чувствительна. Увеличьте её, подкрутив малую пружину или изменив настройки.
  • Сбой в баке. Низкое давление или маленький объём гидроаккумулятора заставляют насос включаться чаще. Проверьте бак и замените его на больший (50–100 литров), если расход воды велик.
  • Износ пружин. Со временем они теряют упругость. Подтяните их, но если не помогает — меняйте модуль.

Другие поломки

  • Течь в корпусе. Уплотнитель износился — замените его или используйте герметик.
  • Сбой электроники. Скачки напряжения «сбивают» настройки. Подключите модуль через стабилизатор или перезагрузите.
  • Шум и вибрация. Ослабло крепление — подтяните болты.

Когда чинить, а когда менять

Мелкие сбои (грязь, настройки) устраняются за полчаса. Но если мембрана порвалась, корпус треснул или электроника сгорела, ремонт выйдет дороже нового устройства. Средняя цена — 500–4000 рублей, так что считайте, что выгоднее.

Профилактика

    • Чистите систему от грязи раз в год.
    • Следите за напряжением в сети.
    • Проверяйте бак и настройки каждые 6–12 месяцев.

С поломками разобрались. Теперь — как выбрать реле, чтобы проблем было меньше.

Советы по грамотному выбору

Выбор — это баланс между задачами, бюджетом и качеством. Ошибка здесь может привести к частым поломкам или неудобствам. Давайте разберём, на что смотреть и какие модели популярны.

Механическое или электронное

  • Механическое. Дёшево (500–1000 рублей), просто, надёжно. Подходит для дачи, полива или небольшого дома. Пример — РМ-5.
  • Электронное. Точнее, с защитой от сухого хода, удобнее в настройке. Цена 2000–4000 рублей. Идеально для скважин, больших домов или сложных систем. Пример — Акваконтроль.

Совместимость с системой

  • Давление насоса. Узнайте его максимум (в паспорте) и берите с запасом на 1–2 бара.
  • Резьба. Стандарт — 1/4″ или 1/2″. Проверьте трубы и фитинги.
  • Гидроаккумулятор. Если он есть, реле должно учитывать его параметры (объём, давление).

Дополнительные функции

  • Защита от сухого хода. Спасает мотор, если вода в источнике кончилась.
  • Дисплей и кнопки. Удобно для точной настройки без инструментов.
  • Автоматика. Само подстраивается под изменения.

Рейтинг моделей

  • РМ-5. Механика за 500–700 рублей. Простота и надёжность для базовых задач.
  • Джилекс РДЭ. Электроника за 2000–3000 рублей. Защита и точность.
  • Акваконтроль. 2500–3500 рублей. Долговечность и функции.
  • Extra Акваконтроль. 3500–4000 рублей. Экран и удобство.

Советы

  • Читайте отзывы: они показывают реальную картину.
  • Не берите «впритык» по давлению — запас спасёт насос.
  • Для дачи хватит механики, для дома берите электронику.

Выбор сделан. Теперь — как правильно использовать модуль, чтобы он служило долго.

Инструкции и рекомендации по эксплуатации

Всё установлено и настроено — пора запускать систему. Но чтобы оно работало годы, нужно знать, как за ним ухаживать и чего избегать.

Установка и запуск

  1. Проверьте комплект: реле, манометр, инструкция.
  2. Подключите к трубам и электричеству (см. раздел 4).
  3. Задайте начальные параметры: 1,5 бара — нижний, 3 бара — верхний.
  4. Включите и наблюдайте: двигатель должен запуститься и остановиться.

Использование

  • Не превышайте максимум насоса.
  • Защищайте от влаги и мороза (короб, утеплитель).
  • Проверяйте работу раз в неделю.

Уход

  • Чистите раз в год: промойте мембрану, снимите грязь.
  • Смазывайте контакты механики раз в 1–2 года.
  • Следите за баком: подкачивайте воздух каждые 6 месяцев.

С эксплуатацией, думаем, ясно. Остались вопросы? Сейчас ответим и на них.

Ответы на популярные вопросы

Мы собрали самые частые из них и дали подробные ответы, чтобы вы могли быстро найти решение.

Как правильно отрегулировать?

Для механического: снимите крышку, найдите две пружины. Большая гайка — нижний порог (по часовой — повышаете, против — снижаете), малая — верхний. Включите систему, следите за манометром, корректируйте, пока вода не пойдёт ровно. Для электронного: включите реле, задайте значения кнопками «+» и «–» на дисплее, сохраните. Проверьте, открыв кран.

Почему оно щёлкает и как это исправить?

Щелчки — признак частых включений. Увеличьте разницу между порогами до 1–1,5 бара (малая пружина или настройки). Проверьте бак: если давление в нём ниже нормы (0,9–1,5 бара), подкачайте воздух через ниппель. Если бак мал (20 литров), замените на 50–100 литров.

Можно ли использовать реле без гидроаккумулятора?

Да, но не для дома. Без бака накачка включается при каждом открытии крана, что изнашивает мотор. Это подходит для полива или редкого использования. Для постоянной подачи воды ставьте накопитель.

Чем отличается электронное от механического?

Механическое — простое, дешёвое, регулируется вручную. Электронное — точное, с защитой (например, от сухого хода) и экраном, но дороже и зависит от питания. Выбор зависит от задач: дача — механика, дом — электроника.

Как подключить его к глубинному насосу?

Схема стандартная: насос → обратный клапан → реле → бак → краны. Электрика: сеть → реле → насос. Особенность — длинный кабель (10–50 метров), который нужно защитить от воды (гофра, короб). Реле ставят в доме или кессоне.

Почему насос не выключается?

Проверьте настройки: верхний порог может быть выше мощности насоса. Уменьшите его. Осмотрите трубы — утечка сбивает напор. Почистите контакты, если залипли. Подкачайте бак, если он «пустой».

Что если оно не включает насос?

Проверьте питание (розетка, провода), промойте мембрану от грязи, снизьте нижний порог. Если контакты сгорели — замените.

Эти ответы закроют большинство ситуаций. Теперь подведём итоги.

А теперь выводы

Это не просто деталь, а ключ к надёжному водоснабжению. Оно автоматизирует систему, защищает оборудование и делает подачу воды комфортной. Мы разобрали всё: как оно устроено, какие бывают виды, как его установить, настроить, починить и выбрать. Каждый шаг — от подключения до ухода — влияет на то, как долго прослужит ваша система и насколько удобно ею пользоваться.

Правильный выбор — половина успеха. Механика подойдёт для простых задач, электроника — для сложных. Именно настройка определяет стабильность: слишком частые включения изнашивают насос, слишком редкие — дают скачки напора. Уход продлевает жизнь: чистка, проверка бака, защита от мороза — мелочь, которая спасает от больших трат.

Эта статья — ваш помощник. Она даёт не только теорию, но и практику: схемы, советы, решения проблем. Если вы только начинаете или уже столкнулись с трудностями, здесь есть всё, чтобы разобраться. Хотите больше? Читайте отзывы, изучайте инструкции, экспериментируйте. Главное — не бойтесь: реле проще, чем кажется, а бесперебойная вода в кране того стоит.

Глоссарий терминов:

  • Реле давления. Прибор, управляющий насосом по напору.
  • Гидроаккумулятор. Бак для воды, снижающий нагрузку на насос.
  • Манометр. Устройство для измерения давления.
  • Сухой ход. Работа закачки без воды, грозящая поломкой.
  • Нижний порог. Уровень, когда мотор включается.
  • Верхний порог. Значение, когда он останавливается.

Таблица сравнения моделей

Модель Тип Давление (бар) Цена (руб.) Плюсы Минусы Для чего
РМ-5 Мех. 1–5 500–700 Дёшево, надёжно, просто Нет защиты от сухого хода Дача, полив
Джилекс РДЭ Эл. 1–5,5 2000–3000 Точность, защита Чувствительно к напряжению Дом, скважина
Акваконтроль Эл. 1–6 2500–3500 Долговечность, функции Цена выше Сложные системы
Extra Акваконтроль Эл. 1–6 3500–4000 Экран, удобство Дорого Большой дом, автоматика



Оцените материал:

5 / 5. Рейтинг: 7

Может подскажете что улучшить?
