Современные электронные устройства требуют всё больше источников питания — будь то стандартные розетки или универсальные USB-порты. Представленный в обзоре сетевой фильтр рассчитан на 8 розеток и дополнительно оснащён пятью USB-выходами, включая один USB Type-C, что делает его вполне привлекательным решением для домашнего и офисного использования. Но красивого внешнего вида мало, так что стоит разобраться в технических деталях устройства.
Основные характеристики:
- Общая заявленная мощность: до 2500 Вт
- Количество розеток: 8
- USB-порты: 5 шт.
- Наличие защиты: предусмотрено заземление, установлен предохранитель

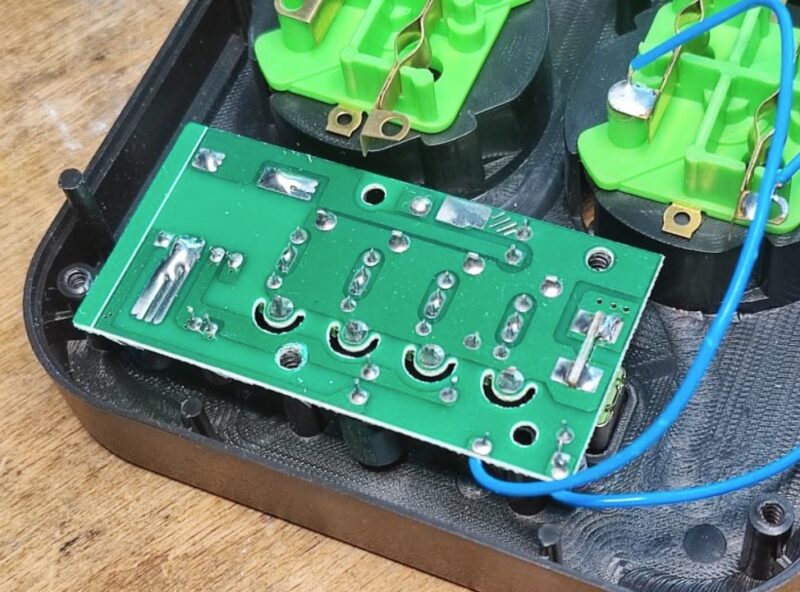

Внутреннее устройство и сборка
После разборки становится ясно: заземление присутствует, все провода припаяны, правда качество пайки оставляет желать лучшего. Некоторые соединения выглядят неаккуратно, а у светодиода почти короткое замыкание. Проводка выполнена с недостаточным сечением — измеренный диаметр провода составляет всего 0,5 мм (площадь поперечного сечения — около 0,2 мм²), что не соответствует заявленной нагрузке в 2500 Вт. На такой мощности внутренняя проводка может перегреваться.

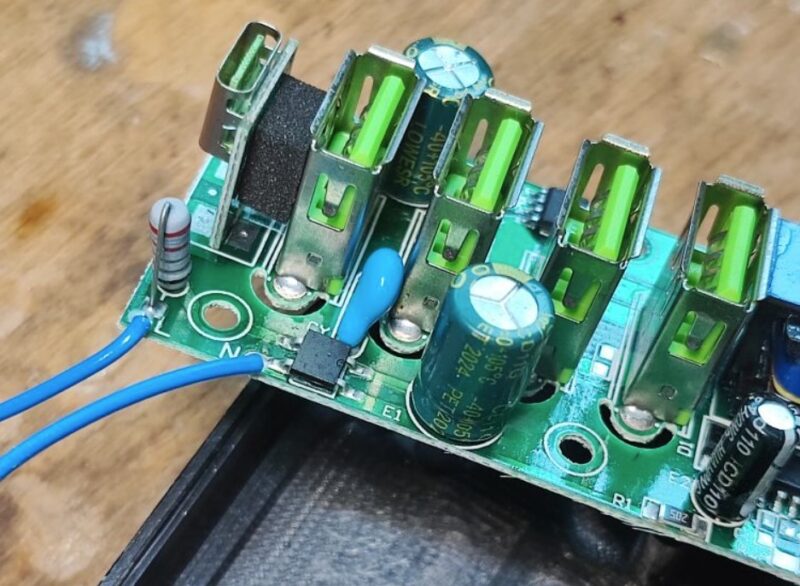

Блок питания и USB-выходы
Импульсный блок питания построен по обратноходовой схеме с регулировкой по первичной стороне (PSR), основанной на чипе PL3369. Отсутствует оптопара, а фильтрующие элементы почти не используются. Несмотря на это, на выходе установлены CY-конденсатор и предохранитель, а также используется синхронный выпрямитель MT6704, что является плюсом в плане эффективности.
Тем не менее, выходная мощность USB-блока крайне ограничена — всего 12 Вт на все 5 портов. Это означает, что при одновременной нагрузке в 2 А, напряжение быстро падает до 3,4 В, что неприемлемо для большинства современных гаджетов.
Кроме того, USB Type-C порт выдаёт лишь 5 В, без поддержки более высоких профилей напряжения, что делает его малопригодным для зарядки ноутбуков или быстрой зарядки смартфонов.
Вывод
Внешне фильтр производит хорошее впечатление: универсальный корпус, большое количество розеток, наличие USB-портов, красивая и удобная кнопка включения. Но при более тщательном рассмотрении выявляются серьёзные конструктивные недостатки: слабое сечение внутренних проводов, низкое качество пайки, слабый импульсный блок питания и отсутствие адекватной маркировки по мощности USB-выходов.
Итого, устройство подойдёт для несильного использования — например, подключения ламп, зарядки одного-двух смартфонов. А вот использовать его на полной заявленной мощности, а тем более для одновременной зарядки нескольких энергозависимых гаджетов, не рекомендуется. Особенно стоит быть осторожным при подключении устройств с высоким потреблением тока — фильтр может с этим просто не справиться. Так что возьмите лучше что-то помощнее, например из этого каталога (https://inelso.ru/catalog/), тем более что такая вещь покупается на десятилетия и экономить на ней смысла нет.
