Стабилизаторы напряжения релейного типа

Где-то делают ремонт и нагружают сеть мощными электроинструментами, где-то плохой контакт в проводке, а где просто хронически пониженное напряжение из-за большого удаления от электростанции или старых алюминиевых проводов. Стабилизаторы релейного типа как раз и предназначены для защиты бытовой техники от перепадов напряжения в электросети. Сейчас мы подробно разберём, что это такое, как они работают, из каких компонентов состоят, а также изучим их сильные и слабые стороны, области применения и, конечно, особенности выбора.

Что такое релейный стабилизатор

Стабилизатор напряжения (СН) — устройство, которое поддерживает выходное напряжение в заданных пределах, несмотря на колебания входного. Конечно, в идеале оно должно быть 220 вольт, но в реальности может отличаться, причём весьма заметно, в большую или меньшую сторону. И не каждый электроприбор выдержит такое отклонение (сгорит или просто не будет работать как положено). Поэтому для их защиты часто применяют эти блоки. Релейные стабилизаторы относятся к электромеханическим приборам, в которых регулировка вольтажа происходит с помощью реле — набора небольших переключателей. Такие устройства часто применяются в быту, офисах и на небольших производствах для защиты электроприборов от проблем с напряжением: скачков, просадок или превышения допустимых значений.

Релейный тип отличается от других видов (например, инверторных или электронных) использованием электромагнитных механизмов для переключения обмоток трансформатора. Такой подход обеспечивает относительно быструю реакцию на изменения напряжения и доступность по цене, что и делает их популярными среди покупателей. Подробнее о разных моделях смотрите в каталоге: https://www.bigam.ru/catalog/releinye-stabilizatory-napryazheniya-10379/

Устройство релейного стабилизатора

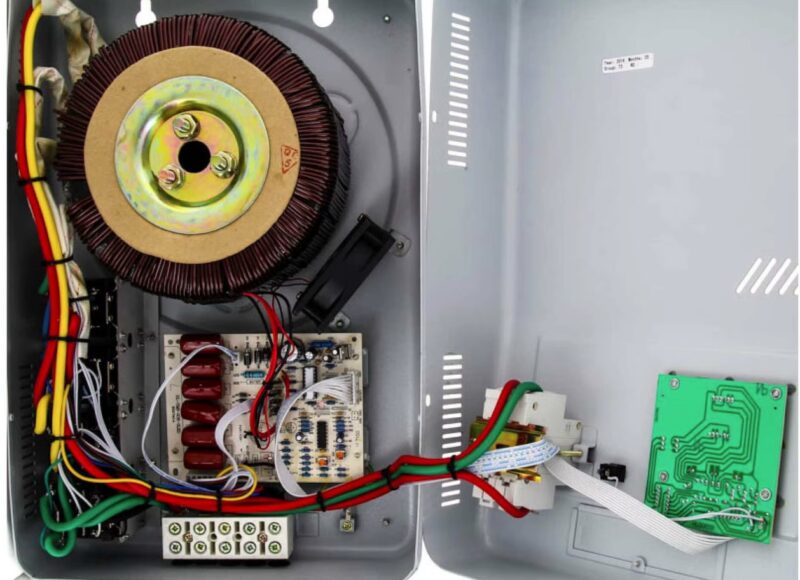

Конструкция прибора включает несколько основных элементов, каждый из которых выполняет свою функцию. Рассмотрим их подробно:

1. Автотрансформатор. Основной элемент стабилизатора — трансформатор, который отвечает за изменение напряжения. Он имеет несколько отводов (обмоток), позволяющих регулировать выходное напряжение путём подключения к различным точкам. Автотрансформатор работает по принципу электромагнитной индукции, преобразуя входное напряжение в зависимости от выбранной обмотки (подробнее на схеме ниже).
2. Релейные переключатели. Реле — это электромеханические устройства, которые переключают соединение между различными отводами трансформатора. Когда входное напряжение в сети изменяется относительно нормального (220 В), реле активируется, подключая необходимую обмотку для поддержания стабильного выходного значения. Количество реле зависит от модели и диапазона регулировки.
3. Модуль управления. Анализирует входное напряжение в режиме онлайн с помощью датчиков и выдаёт команды на реле для переключения отводов трансформатора. Плата оснащена микропроцессором или аналоговой микросхемой, обеспечивающей точность и скорость реакции.
4. Датчики напряжения. Датчики постоянно измеряют параметры входного напряжения и передают данные на плату управления, что позволяет устройству оперативно реагировать на любые отклонения.

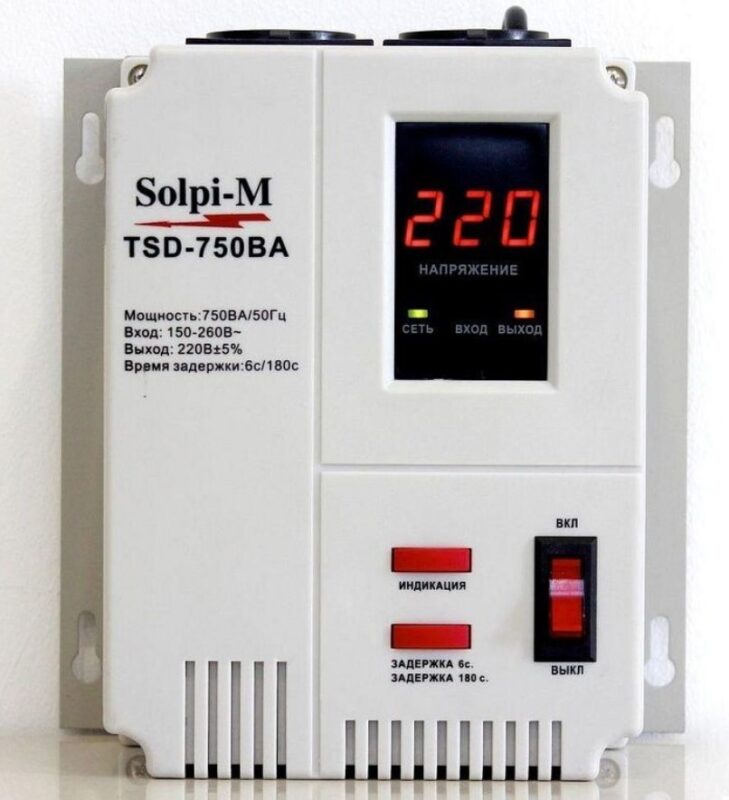

5. Корпус и индикация. Все компоненты размещаются в прочном корпусе, защищающем их от внешних воздействий. На передней панели часто устанавливаются LED индикаторы или целый LCD дисплей, показывающие входное и выходное значение напряжения, режим работы или ошибки.
6. Система охлаждения. В некоторых мощных моделях предусмотрены вентиляторы или радиаторы для отвода тепла, выделяемого при работе радиоэлементов.

Принцип работы

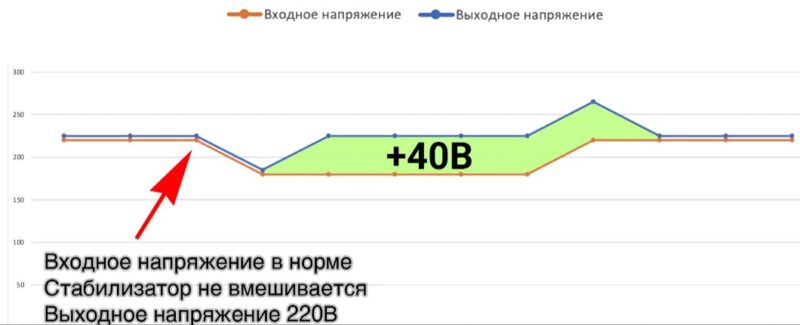

Работа прибора основана на ступенчатой регулировке напряжения в плюс или минус. Чтоб было понятнее, рассмотрим этот процесс наглядно и поэтапно:

1. Измерение входного напряжения. Датчики непрерывно отслеживают уровень напряжения в сети. Например, в бытовых условиях нормальное значение составляет 220 В, но оно может колебаться в пределах от 150 В до 270 В и даже более.

2. Анализ данных. Электронная плата сравнивает измеренное значение с заданным диапазоном (обычно 220 В ± 5-10%). Если напряжение выходит за пределы нормы, плата определяет, какую обмотку трансформатора нужно задействовать.

3. Переключение реле. Плата управления подаёт сигнал на одно из реле, которое замыкает или размыкает контакт с определённым отводом автотрансформатора. Например, если входное напряжение упало до 180 В, реле подключит обмотку, повышающую напряжение до 220 В.

4. Стабилизация выхода. После переключения трансформатор выдаёт стабилизированное напряжение на выходе, которое поступает к подключённым приборам.

5. Повторение цикла. Процесс происходит непрерывно: при любом изменении входных параметров реле срабатывает снова, корректируя выходное напряжение.

Скорость реакции релейного стабилизатора составляет от 10 до 40 миллисекунд — достаточно быстро для большинства бытовых нужд. Но из-за механики работы реле, переключение сопровождается характерным щелчком, что может быть заметно в особо тихой обстановке. А ещё не стоит подключать к ним всё подряд — только те приборы, которые действительно нуждаются в стабильном вольтаже, иначе просто будет бессмысленная перегрузка и нагрев устройства.

Преимущества и недостатки

Достоинства релейных стабилизаторов

Релейные СН имеют несколько важных достоинств, которые делают их востребованными:

• Доступная стоимость. По сравнению с сервоприводными или электронными аналогами, релейные модели стоят дешевле, что делает их привлекательными для домашнего использования.
• Простота конструкции. Минимальное количество сложных деталей упрощает ремонт и обслуживание. В случае поломки реле или платы их можно легко заменить без значительных затрат.
• Высокая скорость реакции. Реле переключаются за доли секунды, что позволяет быстро компенсировать скачки напряжения и защищать технику.
• Широкий диапазон регулировки. Многие модели способны работать в диапазоне от 140 В до 260 В, что подходит для сетей с нестабильным напряжением.
• Компактность. Релейные стабилизаторы имеют небольшие размеры и вес, что удобно для установки в квартирах или офисах.
• Надёжность при умеренных нагрузках. При правильном обслуживании и отсутствии перегрузок такие устройства служат без проблем долгие годы.

Именно поэтому у них такая популярность среди покупателей, которым нужен недорогой и эффективный способ защиты электрооборудования.

Недостатки релейных стабилизаторов

Несмотря на свои плюсы, релейные стабилизаторы имеют и слабые стороны, которые также важно учитывать:

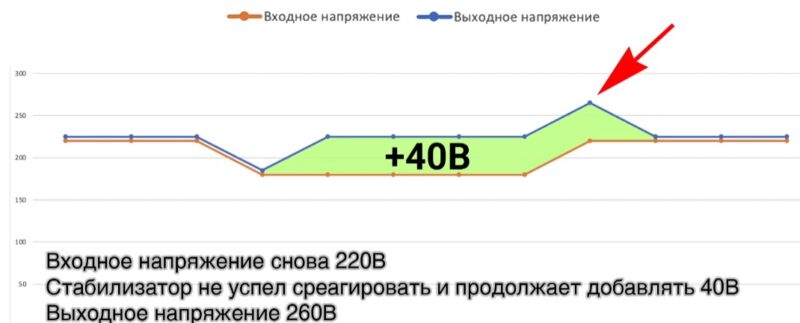

• Ступенчатая регулировка. Переключение между обмотками происходит дискретно, что приводит к небольшим скачкам напряжения на выходе (обычно в пределах 5-10 В). Для особо чувствительной техники это может быть недостатком.
• Шум при работе. Щелчки реле, особенно при частых переключениях, могут раздражать, если стабилизатор установлен в жилом помещении (ночью в спальне).
• Ограниченная точность. По сравнению с электронными, релейные модели обеспечивают меньшую точность стабилизации (погрешность может достигать ±8-10%).
• Износ реле. Механические переключатели со временем изнашиваются, особенно при активной работе в условиях постоянных скачков напряжения. Это снижает срок службы устройства.
• Ограниченная мощность. Релейные СН не подходят для работы с очень мощными нагрузками (например, промышленным оборудованием на несколько киловатт), так как реле и трансформатор могут перегреваться.
• Чувствительность к пыли и влаге. Механические компоненты требуют защиты от внешних факторов, иначе возможно замыкание или выход из строя.

Эти минусы ограничивают сферу применения релейных стабилизаторов, делая их менее универсальными по сравнению с другими типами устройств.

Области применения

Релейные СН находят применение в самых разных ситуациях:

1. Бытовое использование. Они идеально подходят для защиты холодильников, телевизоров, компьютеров, стиральных машин и другой техники в домах, где напряжение в сети нестабильно.
2. Офисы и небольшие предприятия. В офисах такие устройства используют для нормальной работы оргтехники, серверов и освещения.
3. Дачи и загородные дома. В местности, где перепады напряжения — частое дело, релейные стабилизаторы помогают сохранить оборудование в рабочем состоянии.
4. Медоборудование. Некоторые модели применяются для питания несложных медицинских приборов, не требующих высокой точности стабилизации.

Правда для высокоточных (например, лабораторного оборудования) или мощных промышленных электроустановок, рекомендуется всё-таки выбирать другие типы СН.

Как выбрать такой прибор

При покупке релейного стабилизатора надо учитывать несколько моментов:

1. Мощность. Подсчитайте общую мощность всех подключаемых приборов (в ваттах) и добавьте запас примерно 20%. Например, для нагрузки 1000 Вт нужен стабилизатор на 1200-1400 Вт (всегда берите с запасом, чтоб устройство не работало на пределе возможностей и не перегревалось).
2. Диапазон входного напряжения. Убедитесь, что блок может работать с минимальными и максимальными значениями напряжения в вашей сети, для чего желательно перед покупкой несколько раз измерить его вольтметром в разное время суток.
3. Точность стабилизации. Для бытовой техники достаточно точности ±10%, но для более требовательных устройств лучше выбрать с меньшей погрешностью.
4. Количество реле. Чем больше реле, тем точнее регулировка, но и выше вероятность износа (и чаще щелчки).
5. Уровень шума. Если стабилизатор будет стоять в жилой комнате, выбирайте модель с минимальным шумом при переключении.
6. Производитель. Надёжные бренды (например, «Ресанта», «Штиль», «IEK») предлагают качественные устройства с гарантией.

Сравнение с другими типами СН

Рассмотрим, как релейные стабилизаторы соотносятся с другими типами устройств. Сервоприводные модели применяют электродвигатель для плавного изменения напряжения — они обеспечивают более высокую точность, но отличаются замедленной реакцией и стоят дороже. Электронные стабилизаторы, основанные на тиристорах или симисторах, работают бесшумно и с отличной точностью, но их цена заметно выше, а ремонт требует специальных навыков. Инверторные гарантируют безупречную стабилизацию и защиту от помех, но их цена вред ли подходит для большинства пользователей. Именно релейные СН выделяются оптимальным балансом между ценой и эффективностью, хотя и проигрывают в плане точности и долговечности при интенсивной эксплуатации.

Выводы и рекомендации

Релейные стабилизаторы напряжения — это неплохое и экономичное решение для защиты техники от перепадов в сети или от постоянно пониженного напряжения. Их простота, доступность и достаточная скорость реакции делают их популярным выбором для бытовых нужд. Но ограниченная точность, шумность и износ механических компонентов требуют внимательного подхода к выбору и эксплуатации. Так что если вам нужен недорогой и надёжный СН для дома или дачи, релейная модель станет отличным вариантом. Для более сложных задач стоит рассмотреть электронные и инверторные устройства.
