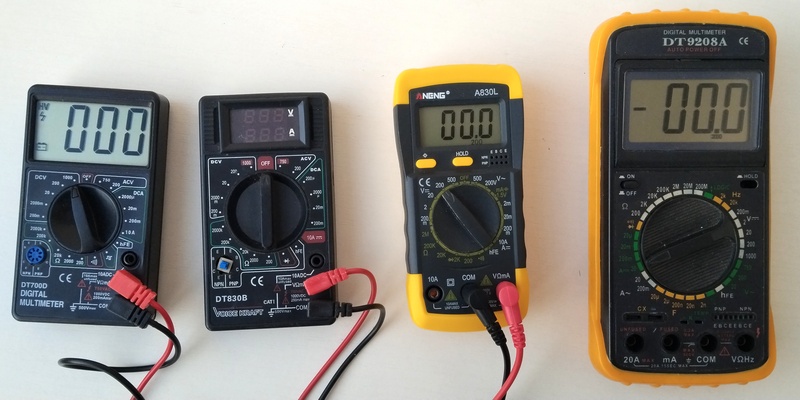

20 разных мультиметров за десятки лет занятия электроникой, сотни собранных схем, тысячи отремонтированных устройств и миллионы измерений, дают право сказать и своё веское слово по вопросу использования этих универсальных цифровых измерительных приборов. А для тех, кто прочитает статью полностью, будет бонус — многократное расширение возможностей вашего мультиметра.
Какой взять мультиметр
Использование этого прибора помогает обнаруживать неисправности в электроприборах, проверять работоспособность батареек и аккумуляторов, контролировать параметры электрических цепей и выполнять множество других задач. Существует два основных типа мультиметров:

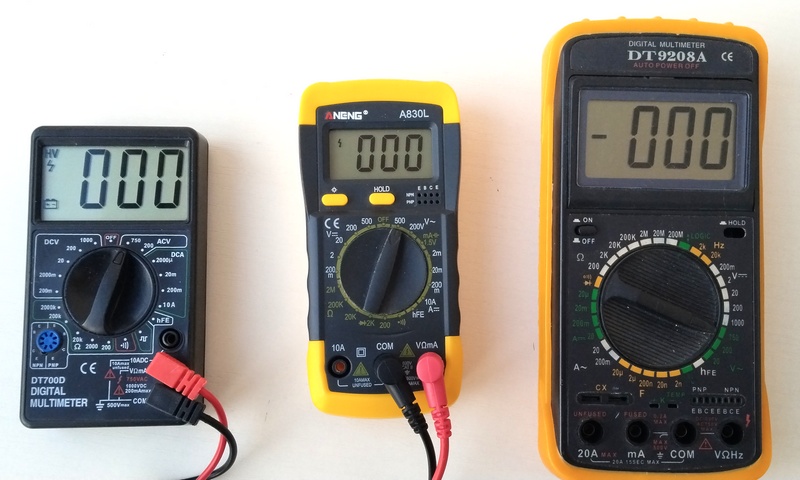

✅ Аналоговые – оснащены стрелочным индикатором, реагирующим на изменение параметров. Они удобны для наблюдения за изменениями напряжения и тока в режиме реального времени, но менее точны.
✅ Цифровые – имеют ЖК-дисплей, который показывает точные значения измеряемых параметров. Они обладают большей функциональностью и точностью.
При всём уважении к стрелочникам, сегодня нет смысла покупать их. Да, они хорошо показывают процессы, их динамику и короткие импульсы, но на этом плюсы заканчиваются. Считывать показания неудобно, в нескольких шкалах можно запутаться, от ударов головка может испортиться. Так что берите только цифровой.

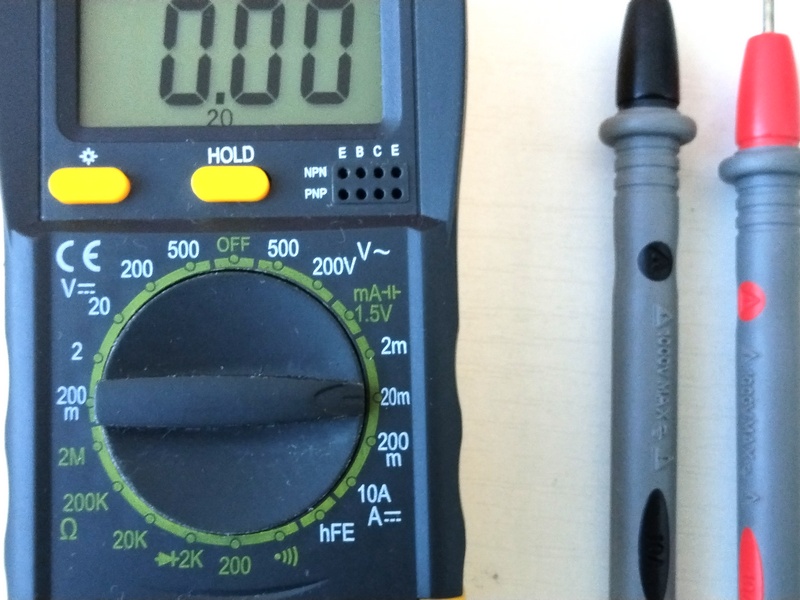

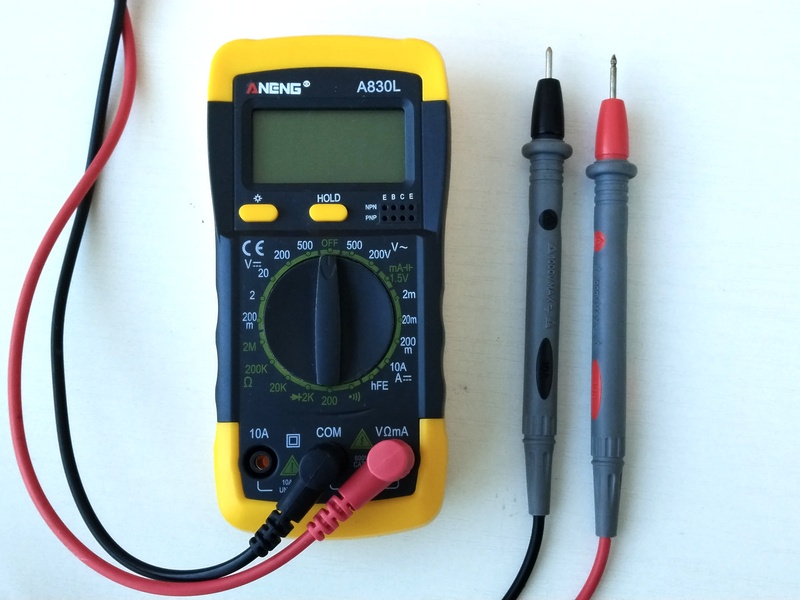

Начнем с вопроса покупки новых, солидных щупов. Это не понты, а производственная необходимость. То несчастье, что идёт в комплекте с дешёвыми мультиметрами, имеет внутри несколько медных волосков, не толще чем в проводках соединителей от макетной платы. Прибором приходится постоянно пользоваться, и после сотни перегибов они потихоньку рвутся, всё больше увеличивая сопротивление щупов, а значит вносится погрешность в измерения.
На счёт погрешности. Она и у нового прибора имеет место быть на режиме сопротивлений. Замкните щупы между собой и увидите не нули, а примерно 0,5 Ома. Что уж говорить про старые тестеры.
Качественные провода на новых щупах гораздо толще и прочнее, а щупы массивнее, удобнее лежат в руках. Так что если не хотите чтоб провод раз в месяц отрывался от штырьков, купите новые, приличные.

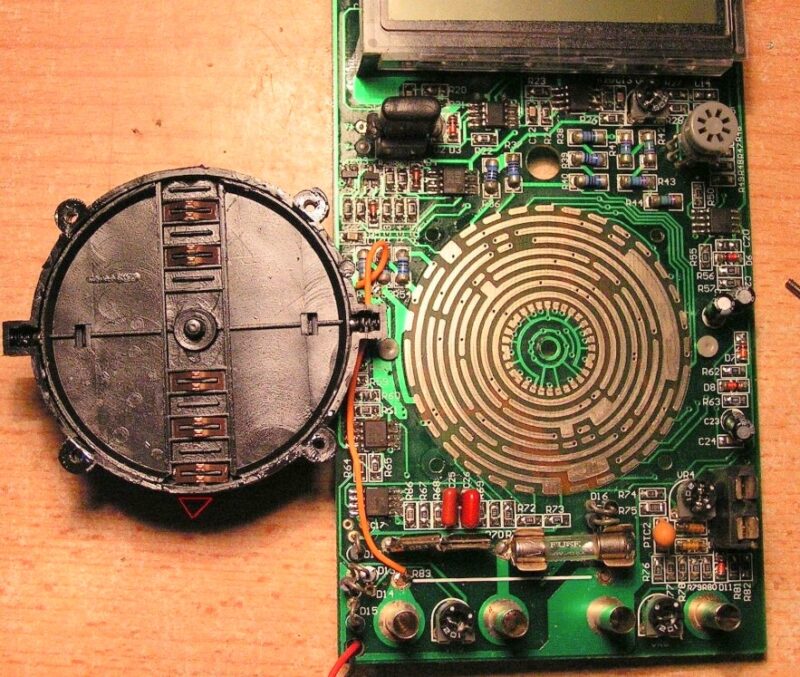

Ещё один важный момент: плохой контакт поворотного переключателя. По ходу дела пружинные пластинки начинают хуже контачить с дорожками, в них попадает пыль, жир, и начинают возникать ситуации, когда переключив на измерение напряжения и коснувшись щупами аккумулятора, увидим вместо 12 вольт — ноль. Или, что ещё хуже, какое-то значение с большой погрешностью, к примеру 11,5 В. Думаем не надо объяснять, что случится дальше. Вы будете предполагать что аккумулятор надо заряжать ещё, в то время как он уже полный на 100%. Вот что случается при использовании мультиметров с большой погрешностью!
Чтоб этого не произошло, надо взять за правило после переключения на нужный режим, чуть-чуть пошевелить ручку в одну другую сторону по оси. Разбирать и чинить переключатель дело непростое. Можно неправильно собрать назад все эти пружинки, шарики, пластинки, и в итоге вообще испортить прибор.

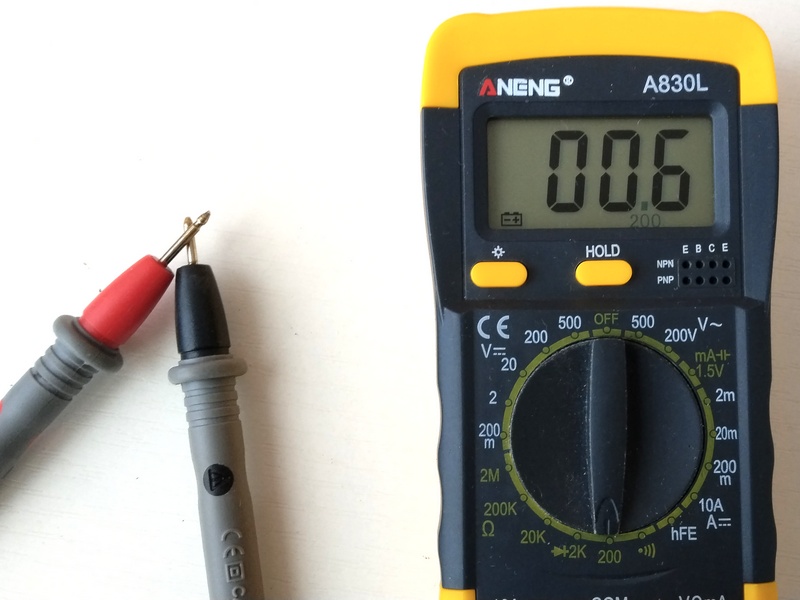

Ну и само собой разумеется, надо периодически на чём-то тестовом контролировать ситуацию, например, иногда проверяя напряжение 5 В от USB. Или полутора-вольтовую батарейку (АА, ААА).

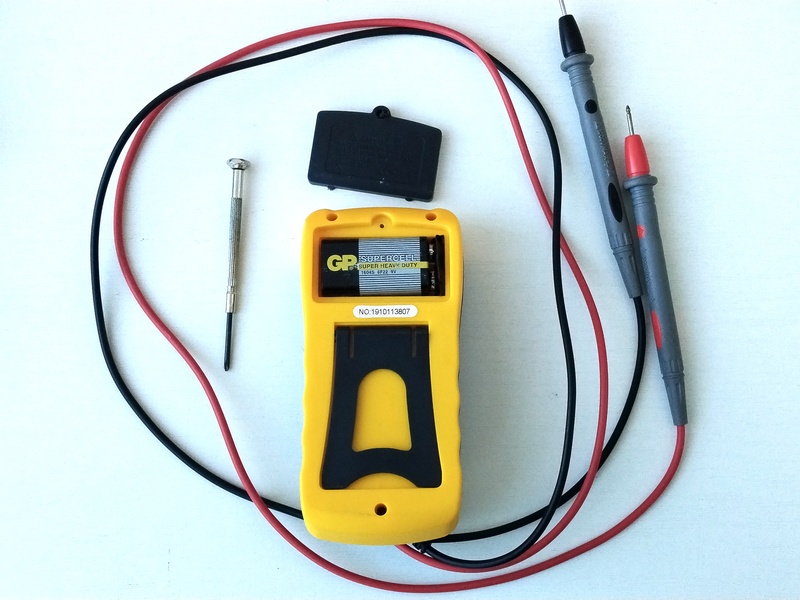

Что делать если батарейка садится, о чём красноречиво говорит значок мультиметра? Всем хороша 9-вольтовая Крона: маленькие размер, удобство замены, достаточное для питания любой карманной техники напряжение. Вот только быстро садится, да и цена не самая дешёвая — качественные элементы 9F22 стоят около 500 рублей (простенький тестер можно купить за эти деньги).
Причём бывает так, что прибор долгое время стоит без дела, потихоньку батарейка саморазряживается, и когда внезапно он понадобится, то окажется что энергии там почти не осталось. Ну и фактор забывчивости иногда срабатывает, когда питание не отключили, а функции автовыключение нету.
Так что же делать, если батарейка совсем уже не тянет, а бежать за новой нет ни времени, ни желания? Сделаем с батарейкой то же самое, что с аккумулятором автомобиля севшим на морозе — стартанём внешним источником питания.
Необходимо будет подать на батарейку напряжение 10-15 Вольт от не слишком мощного блока питания. В идеале установить ток в 50 мА и подождать полчаса, за которые батарея восстановит ёмкость на неделю, в течение которой можно купить новый элемент питания (как будете на радиобазаре).

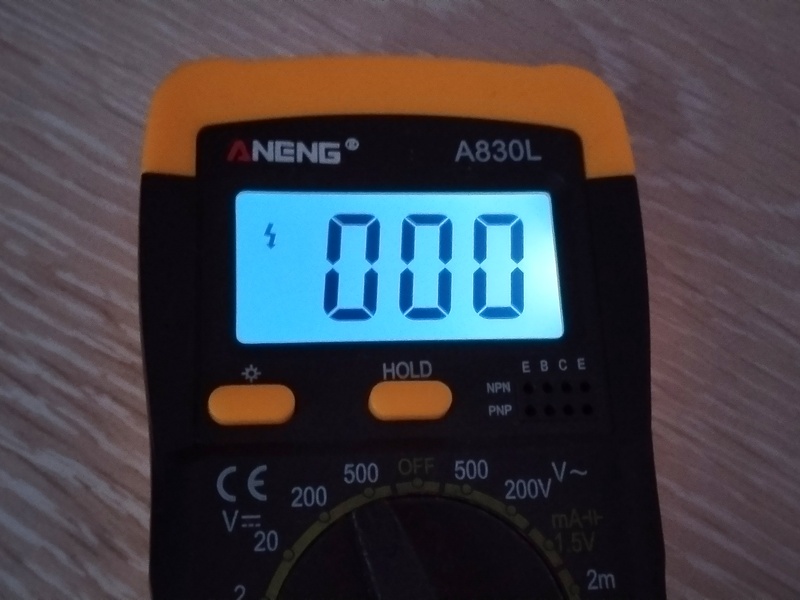

Не обязательно, но желательно иметь подсветку. Не потому что вы планируете ночью что-то чинить, а по причине плохих условий освещённости в некоторых случаях, например когда приходится лезть под стол к материнской плате системного блока компьютера.

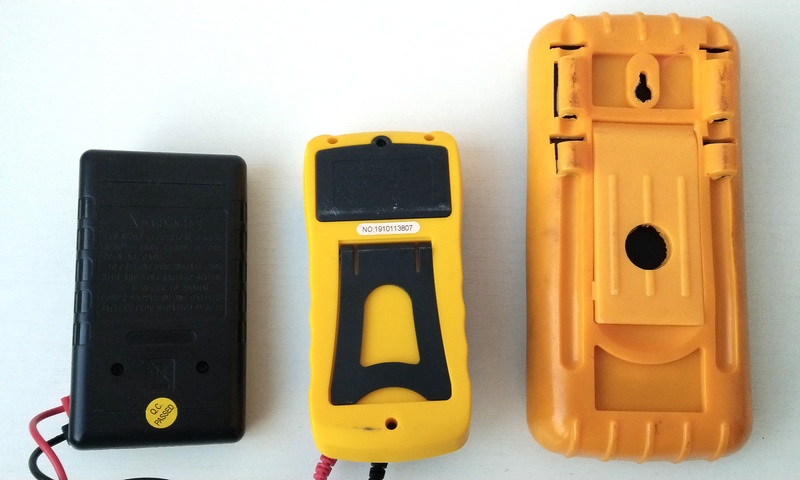

Не лишней будет подставка складная, чтоб не тянуть шею и не приглядываться к экрану под углом.
Ну а если вы, всё-таки спалили его — не спешите выкидывать этот красивый и удобный корпус. Можно встроить туда, например, вот такой регулируемый блок питания 0-10 В:
Переключатель вращающийся играет роль переменного резистора, кнопка управляет показаниями, внутри DC-DC инвертор, а питается БП от мини-USB (чтоб мог работать автономно от Пауэрбанка).
Инструкция по измерению мультиметром
И, наконец, простой мануал по использованию этого замечательного прибора. Прочитайте и сразу попрактикуйтесь, чтоб лучше запомнилось.
Современные мультиметры состоят из следующих элементов:
🔹 ЖК-дисплей – отображает результаты измерений в числовом формате
🔹 Поворотный переключатель режимов – позволяет выбрать нужный параметр измерения (напряжение, ток, сопротивление и др.)

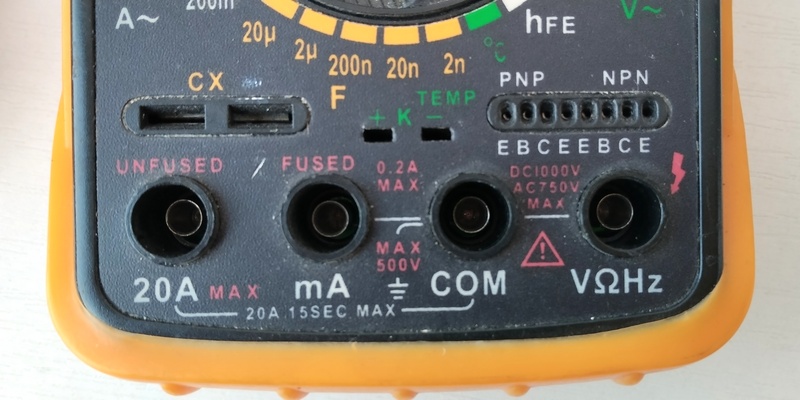

🔹 Разъемы для щупов – используются для подключения измерительных проводов
🔹 Щупы (проводные зонды) – два с проводами: красный (плюс) и черный (минус)
🔹 Дополнительные кнопки – могут включать функции HOLD (фиксация показаний), REL (измерение относительных значений), SELECT (переключение между постоянным и переменным режимами)

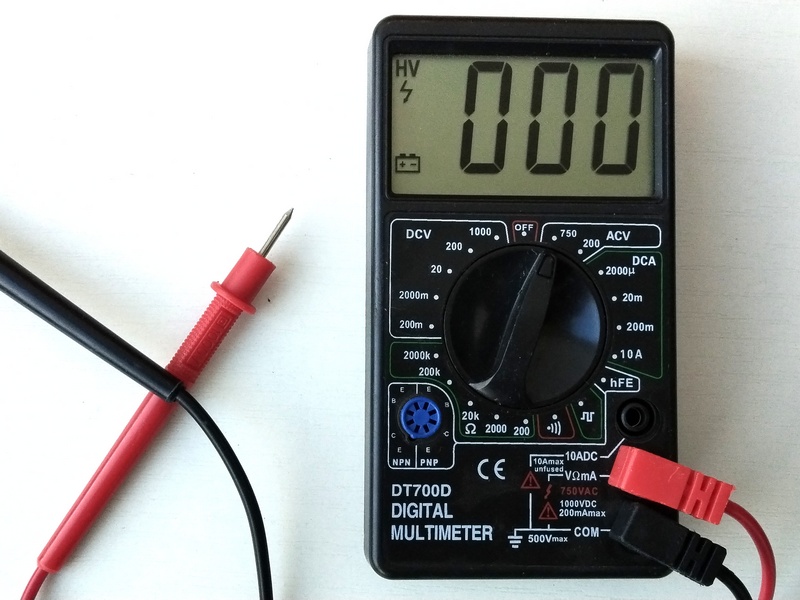

Как подготовить прибор для измерений

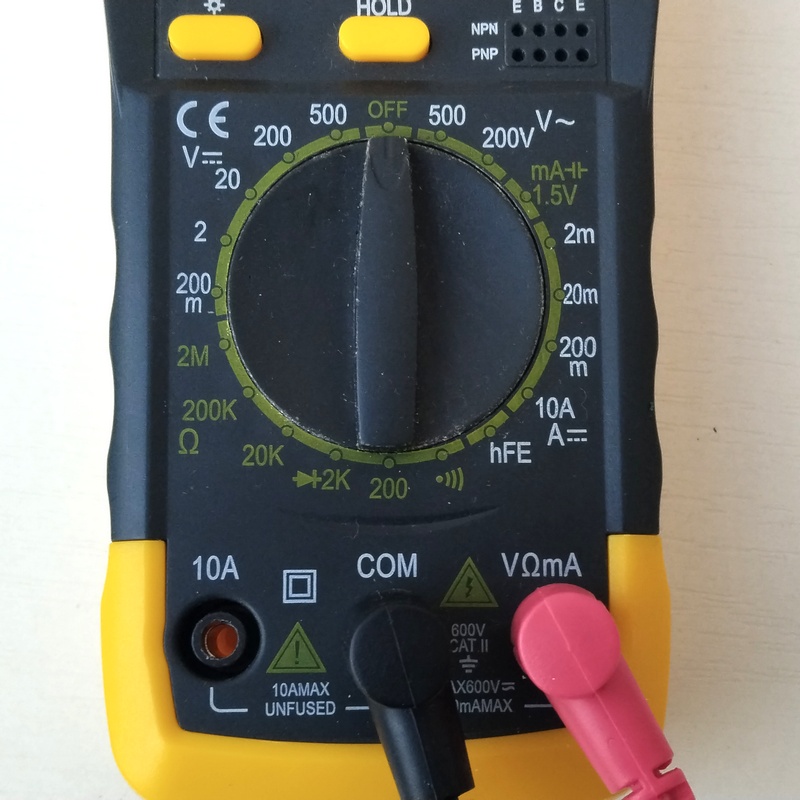

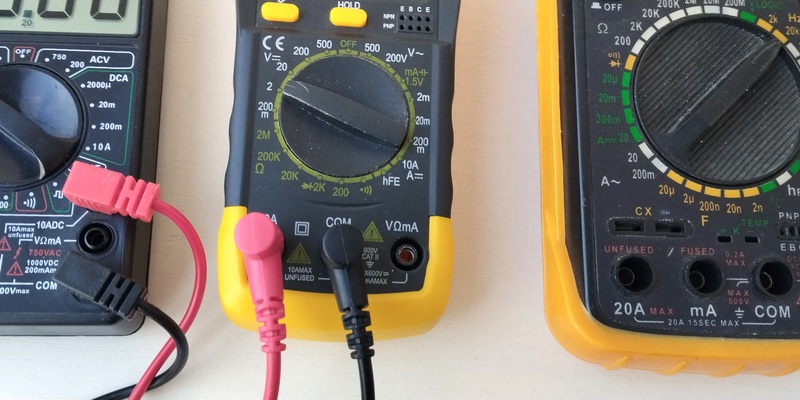

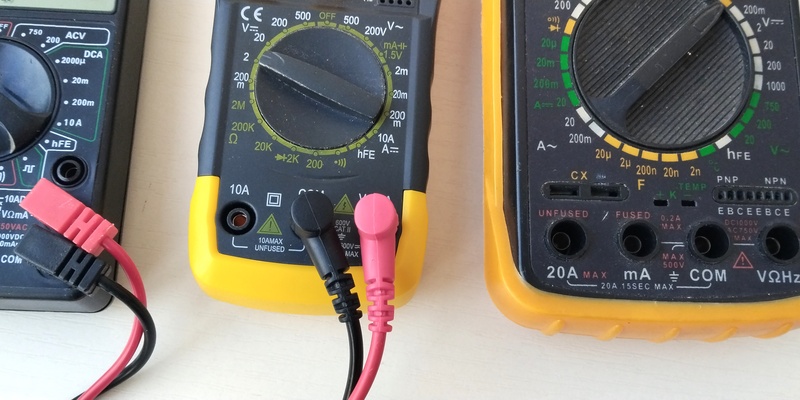

⚫ Черный щуп всегда подключается в разъем COM (общий контакт)
🔴 Красный щуп вставляется в разъем, соответствующий типу измерения:
🔸 VΩmA – для измерения напряжения, сопротивления и малых токов
🔸 10A – для измерения больших токов (обычно свыше 200 мА)
- ⚡ Выбор режима измерения – с помощью поворотного переключателя устанавливается необходимый режим работы
- ⚡ Выбор диапазона измерений – если мультиметр не имеет автоматического выбора, необходимо вручную установить подходящий предел
⚡ Соблюдение техники безопасности – при измерении высоких напряжений следует использовать защитные перчатки и проверять исправность проводов мультиметра
Основные режимы и функции
Основные параметры которые можно измерять
📌 Напряжение (V) – измеряется в вольтах, может быть постоянным (DC) или переменным (AC)
📌 Сила тока (A) – измеряется в амперах, также может быть постоянной (DC) или переменной (AC)
📌 Сопротивление (Ω) – позволяет проверять исправность резисторов, проводников и целостность цепей
📌 Частота (Hz) – используется для анализа переменных сигналов, например, в бытовой сети 50 Гц
📌 Емкость (F) – помогает проверять работоспособность конденсаторов
📌 Температура (°C/°F) – мультиметры с термопарой позволяют измерять температуру
📌 Диодный тест – позволяет проверять исправность диодов и полупроводников
📌 Прозвонка (звуковая индикация цепи) – помогает быстро находить разрывы в электрических цепях
Как правильно выбирать предел измерений
🔹 Если мультиметр не имеет автоматического выбора диапазона, рекомендуется начинать с наибольшего и снижать его для точных измерений
🔹 При измерении сопротивления перед тестом нужно обесточить цепь
🔹 При измерении тока важно включать мультиметр последовательно в цепь
Измерение напряжения мультиметром
Как измерить постоянное напряжение
1️⃣ Установите мультиметр в режим DCV (постоянное напряжение)
2️⃣ Подключите черный щуп в разъем COM, а красный – в VΩmA
3️⃣ Выберите диапазон, превышающий ожидаемое значение напряжения
4️⃣ Подсоедините щупы к измеряемому объекту (аккумулятору, батарейке, блоку питания)
5️⃣ Прочитайте показания на дисплее
Как измерить переменное напряжение
1️⃣ Переключите мультиметр в режим ACV (переменное напряжение)
2️⃣ Подключите щупы аналогично измерению постоянного напряжения
3️⃣ Выберите диапазон выше предполагаемого напряжения (например, 750V для сети 220V)
4️⃣ Подсоедините щупы к источнику переменного напряжения (розетка, трансформатор)
5️⃣ Прочитайте показания
Измерение силы тока мультиметром
Как измерить постоянный ток
1️⃣ Установите мультиметр в режим DCA (постоянный ток)
2️⃣ Подключите черный щуп в разъем COM, красный – в 10A (если ожидается большой ток) или VΩmA (для токов до 200 мА)
3️⃣ Включите мультиметр последовательно в цепь
4️⃣ Выберите подходящий диапазон измерений
5️⃣ Прочитайте показания
Как измерить переменный ток
1️⃣ Выберите режим ACA (переменный ток)
2️⃣ Подключите мультиметр аналогично измерению постоянного тока
3️⃣ Включите прибор последовательно в цепь
4️⃣ Выберите соответствующий диапазон
5️⃣ Прочитайте данные на экране
📌 Ошибка новичков – подключение мультиметра параллельно при измерении тока! Это приводит к короткому замыканию и может повредить прибор!

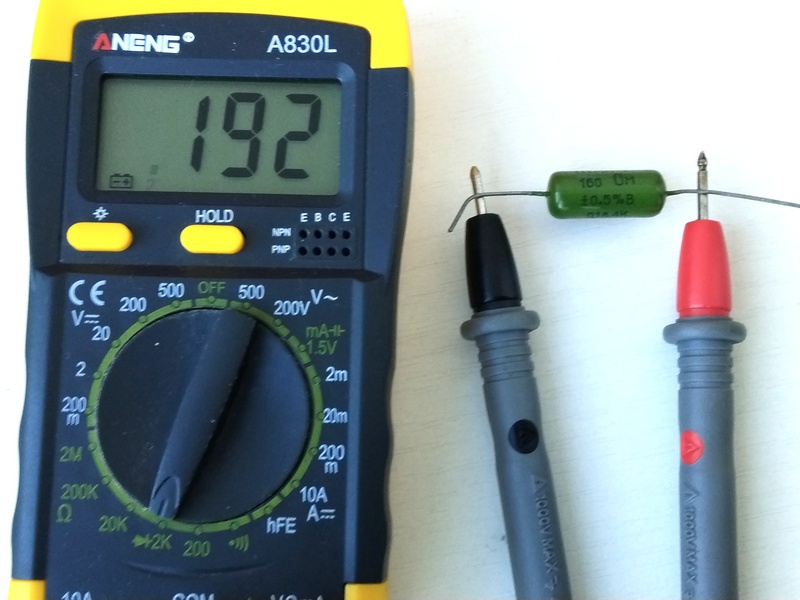

Измерение сопротивления мультиметром
Как измерить сопротивление
1️⃣ Установите мультиметр в режим Ω (сопротивление)
2️⃣ Подключите черный щуп в разъем COM, красный – в VΩmA
3️⃣ Выберите диапазон измерений (если мультиметр не делает этого автоматически)
4️⃣ Подсоедините щупы к выводам проверяемого элемента
5️⃣ Прочитайте показания
📌 Если мультиметр показывает «1» или «OL», значит цепь разорвана или сопротивление превышает диапазон прибора
📌 Если сопротивление близко к нулю – возможно, в цепи короткое замыкание
Измерение ёмкости мультиметром
Мультиметр с функцией измерения ёмкости позволяет проверять работоспособность конденсаторов. Это особенно полезно при ремонте электронных схем, блоков питания и бытовой техники.
Как измерить ёмкость
1️⃣ Переключите мультиметр в режим F (farads) или Cx (capacitance)
2️⃣ Разрядите конденсатор, замкнув его выводы накоротко (иначе можно повредить прибор)
3️⃣ Подключите красный и черный щупы к выводам конденсатора
4️⃣ Подождите, пока мультиметр стабилизирует измерение
5️⃣ Прочитайте значение на дисплее
📌 Если мультиметр показывает «OL» – конденсатор, скорее всего, вышел из строя или имеет слишком большую ёмкость для данного диапазона измерений.
📌 Если измеренное значение сильно ниже номинала – конденсатор деградировал или частично потерял ёмкость.
Практическое применение ёмкостемера
✅ Проверка конденсаторов перед установкой в схему
✅ Определение реальной ёмкости конденсаторов (важно при замене)
✅ Поиск неисправных конденсаторов в цепях питания
Измерение частоты мультиметром
Некоторые цифровые мультиметры позволяют измерять частоту переменного сигнала. Эта функция полезна при работе с генераторами, схемами управления двигателями и импульсными источниками питания.
Как измерить частоту
1️⃣ Переключите мультиметр в режим Hz (герцы)
2️⃣ Подключите щупы к точкам, где нужно измерить частоту (например, к выходу генератора)
3️⃣ Прочитайте значение частоты на дисплее
📌 Важно! Для точных измерений используйте специальный зонд или щуп с экраном, если работаете с высокочастотными сигналами.
Практическое применение
✅ Проверка частоты бытовой сети (50 Гц в Европе, 60 Гц в США)
✅ Контроль выходного сигнала генераторов
✅ Диагностика проблем в импульсных блоках питания
Проверка целостности цепи
Прозвонка цепи – одна из самых популярных функций мультиметра. Она позволяет быстро проверить, нет ли разрыва в проводах, дорожках печатных плат или соединительных элементах.
Как выполнить прозвонку
1️⃣ Установите мультиметр в режим прозвонки (знак звукового сигнала или диодный значок)
2️⃣ Подключите щупы к проверяемым контактам
3️⃣ Если цепь замкнута, мультиметр издаст звуковой сигнал
📌 Если звука нет – цепь разорвана или имеет слишком высокое сопротивление.
📌 Если сигнал есть, но сопротивление измеряется в нескольких омах – контакт ненадежный, есть проблема с соединением.
Где используется прозвонка
✅ Проверка проводов и кабелей
✅ Диагностика цепей в бытовой технике
✅ Определение неисправных дорожек на платах
Распространенные ошибки при измерениях
1️⃣ Неправильное подключение щупов – если подключить мультиметр параллельно при измерении тока, можно повредить прибор.
2️⃣ Выбор неверного диапазона измерений – если предел слишком мал, мультиметр покажет «1» или «OL».
3️⃣ Измерение сопротивления под напряжением – перед тестом обязательно выключите питание цепи.
4️⃣ Прозвонка заряженных конденсаторов – может повредить прибор или вызвать искру.
5️⃣ Использование поврежденных щупов – если провод оборван, может показывать ложные значения.

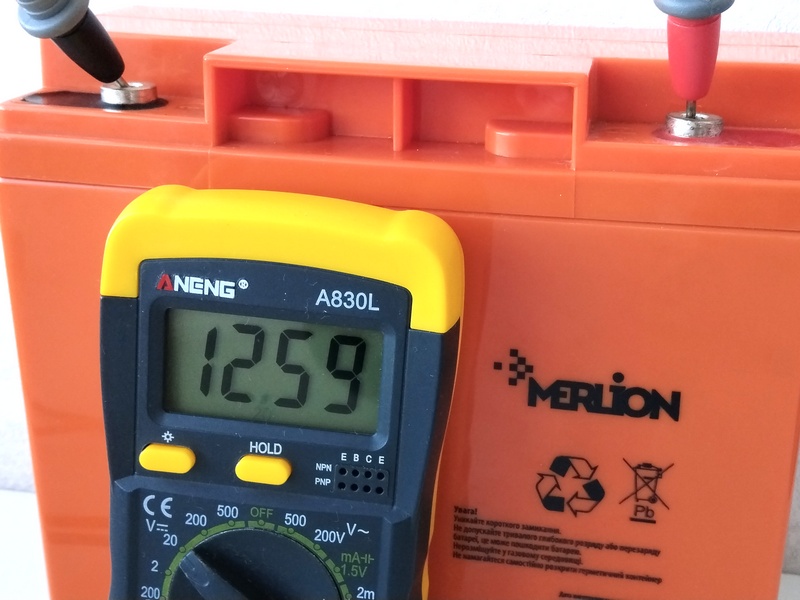

Измерение аккумуляторов мультиметром
Проверка аккумуляторов помогает определить их состояние, уровень заряда и пригодность к дальнейшему использованию. Это особенно полезно для разных литий-ионных, натриевых и автомобильных свинцово-кислотных АКБ.
Как измерить напряжение аккумулятора
1️⃣ Переключите мультиметр в режим DCV (измерение постоянного напряжения)
2️⃣ Выберите диапазон выше ожидаемого напряжения (например, 20 В для автомобильного аккумулятора)
3️⃣ Подключите черный щуп к минусовому (-) выводу аккумулятора, а красный – к плюсовому (+)
4️⃣ Считайте показания на дисплее
📌 Нормальные значения:
✅ Автомобильный аккумулятор (12 В) – 12.6–12.8 В (полностью заряжен), 12.0 В (уже разряжен)
✅ Литий-ионный аккумулятор (3.7 В) – 4.2 В (полный заряд), 3.5 В (разряд)
✅ Натрий-ионный аккумулятор (3.0 В) – 3.9 В (полный заряд), 1.5 В (разряд)
📌 Если напряжение ниже нормы – аккумулятор требует зарядки или потерял ёмкость.
Проверка аккумулятора под нагрузкой
Для более точной диагностики важно измерить аккумулятор под нагрузкой:
1️⃣ Подключите аккумулятор к потребителю (лампочке, резистору)
2️⃣ Проверьте напряжение при включенной нагрузке
3️⃣ Если оно резко падает – аккумулятор ослаблен и требует замены

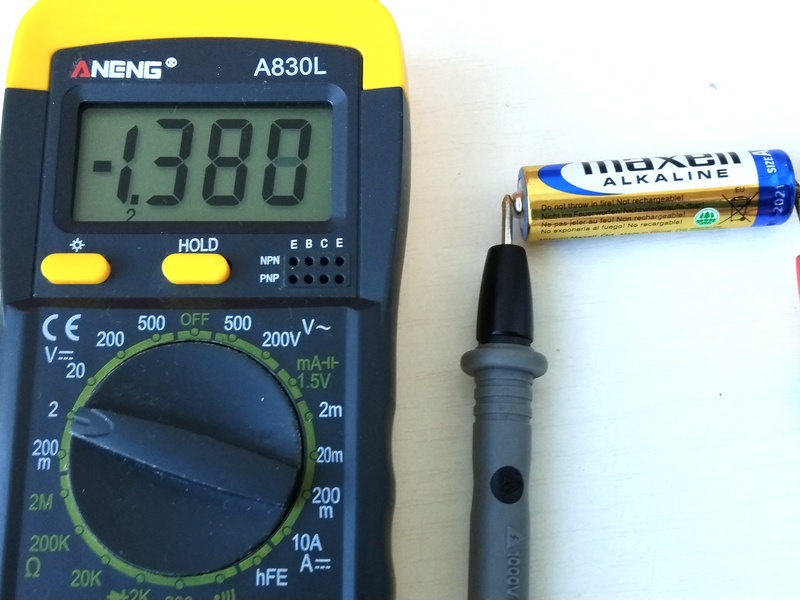

Измерение батареек мультиметром
Обычные щелочные батарейки (AA, AAA, «Крона») можно проверить аналогично аккумуляторам.
Как проверить батарейку
1️⃣ Установите мультиметр в режим DCV
2️⃣ Подключите красный щуп к плюсу, черный – к минусу батарейки
3️⃣ Прочитайте напряжение
📌 Нормальные значения:
✅ 1.5 В батарейка (AA, AAA) – 1.6 В (новая), 1.2 В (разряженная)
✅ 9 В батарейка («Крона») – 9.5 В (новая), 7 В (разряженная)
📌 Если напряжение значительно ниже – батарейку нужно заменить.
Измерение напряжения в розетке
⚠ Чтобы проверить напряжение в бытовой розетке, важно соблюдать осторожность, так как речь идет о 220 В (или 110 В в некоторых странах). Работайте только сухими руками, используйте изолированные щупы!
1️⃣ Переключите мультиметр в режим ACV (переменное напряжение)
2️⃣ Выберите диапазон 750 В, 600 В или 500 В
3️⃣ Вставьте черный щуп в «ноль», красный – в «фазу»
4️⃣ Прочитайте значение на дисплее
📌 Ожидаемые значения:
✅ 220 В (Россия, ЕС)
✅ 110 В (США, Япония)
📌 Если напряжение ниже нормы – возможны проблемы с электроснабжением.
📌 Если напряжение слишком высокое – проверьте заземление и состояние сети.

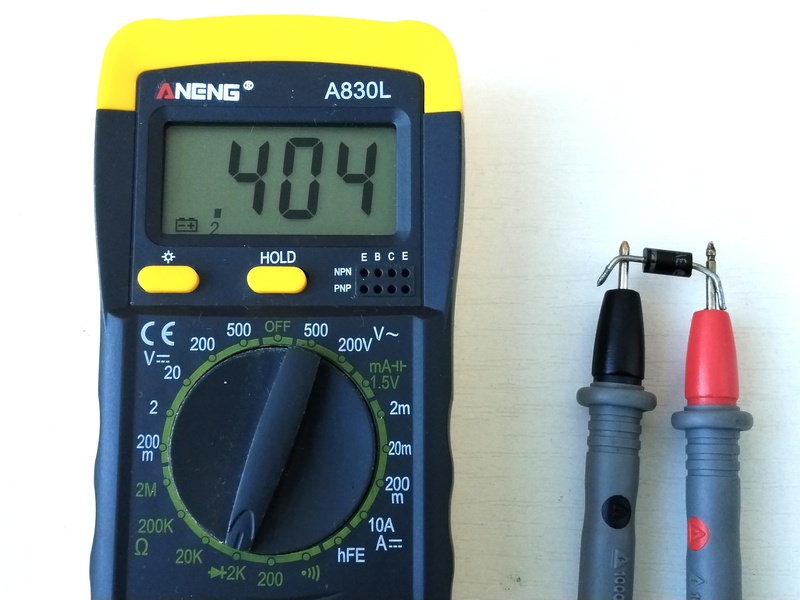

Проверка диодов мультиметром
Диоды пропускают ток только в одном направлении. Прибор позволяет определить их исправность.
Как проверить диод
1️⃣ Установите мультиметр в режим проверки диодов (значок «треугольник с полоской»)
2️⃣ Подключите красный щуп к аноду, черный – к катоду
3️⃣ Если диод исправен – мультиметр покажет напряжение от 0.4 В до 0.7 В
4️⃣ Если поменять местами щупы – должно быть «OL» (разрыв цепи)
📌 Если в обоих направлениях «OL» – диод сгорел.
📌 Если в обоих направлениях есть проводимость – диод пробит.
Типичные неисправности и их причины
1️⃣ Мультиметр показывает «1» или «OL» – превышен предел измерений, обрыв цепи или неисправность детали.
2️⃣ Мультиметр не включается – разряжена батарея, повреждён предохранитель.
3️⃣ Не точные измерения – плохой контакт щупов, неправильный диапазон.
4️⃣ Прозвонка цепи не даёт звука – разрыв проводника или слишком высокое сопротивление.
5️⃣ Мультиметр показывает нулевое напряжение – объект отключен от сети или щупы подключены неправильно.
Выводы и рекомендации
Стоит ли покупать дорогой мультиметр? Для начинающего радиопаятеля однозначно нет. Не имея должного опыта и рефлексов, прибор обязательно будет сожжён из-за невнимательности или неправильной установки режима. А вот если радиолюбительство стало вашим основным хобби — тогда можно и вложиться в удобный мультик, в котором будут надёжные щупы, питание от аккумулятора или пальчиковых батареек (не придётся постоянно менять дорогую Крону), автоматический переключатель диапазона, качественные контакты в переключателе. И главное, высокая точность измерений, совершенно недостижимая для простеньких М830.
А в качестве бонуса — вот сборник схем приставок, превращающих даже недорогой прибор в универсальную измерительную станцию, и мануал по проверке почти любой радиодетали мультиметром. Всем спасибо за внимание!
