С развитием микро- и наноэлектроники, а также многослойных печатных плат, требования к качеству передачи сигналов по проводникам резко возросли. Высокоскоростные цифровые интерфейсы — память, процессоры, линии передачи данных — чувствительны к любым искажениям: изменению фронтов сигналов, фазовым сдвигам, задержкам и отражениям. Малые изменения геометрии или локальные отклонения свойств металла (например, из-за тонкого или неполного гальванического покрытия в переходных отверстиях) приводят к изменению сопротивления трассы и росту КСВ, что ухудшает общую производительность устройства.
📈 В этой ситуации важно иметь инструмент для точного определения истинного сопротивления участка проводника: измерения должны улавливать миллиомы и даже микроомы, отделяя полезное сопротивление от паразитных падений на контактах и проводах измерительной цепи. Для этой цели и применяют данную измерительную схему.
Принцип 4-проводного измерения

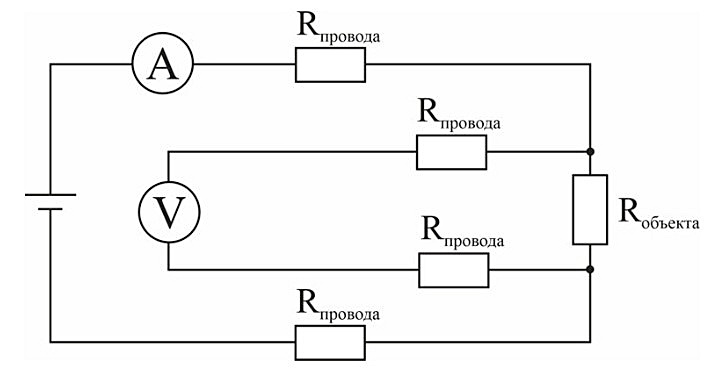

В обычной двухпроводной измерительной схеме общее измеренное сопротивление содержит не только сопротивление объекта, но и суммарные падения напряжения на проводах, зажимах и контактах. В четырёхпроводном методе роль разделения функций выполняют две пары проводников:
- питающая пара — подаёт измерительный ток;
- измерительная пара — снимает падение напряжения непосредственно в точках контакта.
Пока сила тока течёт по силовым проводам, потенциал измеряют независимыми проводами с очень малым током. Это устраняет влияние сопротивлений проводов и контактных соединений на результат, позволяя получить «истинное» сопротивление образца даже на уровнях миллиом и ниже.
Расчётные формулы
Закон Ома:
$$
R = \frac{V}{I}
$$
где \(V\) — измеренное напряжение между контактами датчика, \(I\) — ток возбуждения.
Мощность на образце:
$$
P = I^2 , R
$$
Разность напряжений на проводах:
$$
V_\text{lead} = I \cdot R_\text{lead}
$$
В двухпроводной схеме это входит в V; в 4-проводной — вычитается за счёт отдельной схемы измерения напряжения.
Поправка на температуру — линейный аппроксимационный вариант:
$$
R(T) = R_{T_0},\bigl[1+\alpha,(T-T_0)\bigr]
$$
где \(\alpha\) — температурный коэффициент сопротивления \(1/°C\), \(T_0\) — опорная температура, обычно 20 °C.
Оценка стандартной комбинированной неопределённости (первый порядок, линейная аппроксимация):
$$
u_R = \sqrt{\Bigl(\frac{u_V}{I}\Bigr)^2 + \Bigl(\frac{V,u_I}{I^2}\Bigr)^2}
$$
где \(u_V\) — стандартная \(1σ\) неопределённость измерения напряжения, \(u_I\) — стандартная неопределённость тока.
Устранение тепловой ЭДС — метод реверса тока:
Измерьте \(V^+\) при положительном токе и \(V^-\) при инверсированном токе; истинное падение напряжения на DUT:
$$
V_\text{DUT} = \frac{V^{+}-V^{-}}{2}
$$
Термоявление остаётся в сумме и вычитается этим методом.
Подбор тока по диапазону сопротивления
Цель — получить падение напряжения на DUT в диапазоне примерно 10…100 mV (лучшее отношение SNR / нагрев):
| Диапазон R | Рекомендуемый ток I | Ожидаемое V | Примечание |
|---|---|---|---|
| < 0.001 Ω | 10…100 A при возможности | 0.1…100 mV | Требуются специализированные токовые источники/щёткодержатели |
| 1 mΩ … 10 mΩ | 1…10 A | 1…100 mV | типичные измерения для шин и переходов |
| 10 mΩ … 100 mΩ | 0.1…1 A | 10…100 mV | лабораторные источники 0.1–1 A удобны |
| 0.1 … 1 Ω | 10…100 mA | 10…100 mV | стандартные лабораторные блоки питания |
| > 1 Ω | 1…10 mA или больше по необходимости | 10…100 mV | следите за самонагревом и мощностью |
Принцип: выбирайте ток так, чтобы получить 10–100 mV падения (достаточно выше шумов измерителя), но не перегревать объект измерения (DUT).
Таблица свойств некоторых металлов
| Материал | Удельное сопр. ρ (Ω·м) | α — температурный коэф. (1/°C) |
|---|---|---|
| Медь (Cu) | 1.68·10⁻⁸ | 0.00393 |
| Серебро (Ag) | 1.59·10⁻⁸ | 0.0038 |
| Алюминий (Al) | 2.82·10⁻⁸ | 0.0039 |
| Золото (Au) | 2.44·10⁻⁸ | 0.0034 |
| Никель (Ni) | ~6.9·10⁻⁸ | ~0.006 |
| Олово (Sn) | ~1.1·10⁻⁷ | ~0.004 |
Формула для расчёта сопротивления проводника длиной \(L\) и площадью поперечного сечения \(A\):
$$
R = \rho \cdot \frac{L}{A}
$$
Практические советы
- Данный метод исключает падение на проводах и контактах: измерительный ток подаётся по силовым проводам, напряжение снимается с образца отдельными проводами, подключёнными максимально близко к точкам объекта измерения.
- Тепловая ЭДС: при контактах разнородных металлов и температурных градиентах могут появляться десятки микровольт. Используйте реверс тока и усреднение, или одинаковые низкотермические контактные пары.
- Разброс ёмкостей в электролитах может менять время срабатывания — если вы используете большие токи для коротких импульсов, следите за нагревом.
- Короткие соединения проводов и использование клемм с малой термо-ЭДС уменьшит систематические ошибки.
- Корректировка нуля: перед измерением замкните провода и выполните коррекцию прибора.
- Шум и фильтрация: для мВ/µV-уровней используйте экран и фильтрацию, усреднение измерений.
- Программирование порогов: для массовых испытаний задавайте пороги с учётом поправок на температуру.
Пример расчёта
Условия: вы измеряете небольшое сопротивление методом Кельвина.
- Ток возбуждения \(I = 0{,}100\ \mathrm{A}\) 100 mA.
- Измеренное среднее падение напряжения \(V = 12{,}45\ \mathrm{mV}\) = 0.01245 V.
- Неопределённость по напряжению (стандартная) \(u_V = 10\ \mu\mathrm{V} = 1.0\cdot10^{-5}\ \mathrm{V}\).
- Неопределённость по току \(u_I = 0{,}0001\ \mathrm{A}\) 0.1 mA, т.е. 0.1% от 0.1 A.
1) Рассчитаем сопротивление:
$$
R = \frac{V}{I} = \frac{0{,}01245}{0{,}100} = 0{,}1245\ \Omega
$$
2) Оценим стандартную комбинированную неопределённость (формула выше):
$$
u_R = \sqrt{\Bigl(\frac{u_V}{I}\Bigr)^2 + \Bigl(\frac{V,u_I}{I^2}\Bigr)^2}.
$$
Подставляя числа, получаем примерно:
$$
u_R \approx 1{.}60\cdot10^{-4}\ \Omega = 0{,}00016\ \Omega.
$$
Итог \(1σ\):
$$
R = 0{,}12450\ \Omega \pm 0{,}00016\ \Omega
$$
Это стандартная неопределённость. Относительная неопределённость ≈ 0.13 %.
3) Пример ошибки двухпроводного измерения:
Допустим, суммарное сопротивление силовых проводов \(R_\text{leads} = 0{,}050\ \Omega\). При I=0.1 A в двухпроводной схеме вы бы измерили:
$$
R_\text{2-пров} = R + R_\text{leads} =
$$
$$
= 0{,}1245 + 0{,}050 = 0{,}1745\ \Omega.
$$
Относительная ошибка ≈ \(\frac{0{,}050}{0{,}1245}\approx 40%\).
Это наглядно показывает необходимость 4-проводного метода при мизерных сопротивлениях.
Практическая значимость
- Выявление дефектов покрытия в переходных отверстиях. Хрупкий или сверхтонкий слой меди в переходе приведёт к заметному изменению локального сопротивления — и это легко обнаружить при помощи Кельвина, хотя обычные двухпроводные тесты могут пропустить такую аномалию.
- Контроль параметров цепей, критичных по времени и сопротивлению. Небольшое изменение активного сопротивления влияет также на реактивную часть и, следовательно, на форму импульса и отражения. Пороговые значения, заданные разработчиком, часто требуют измерений с разрешением значительно лучше, чем единицы Ом.
- Качество и предсказуемость в серийном производстве. Автоматическая регистрация результатов и сравнение с эталонными значениями помогает отсеивать скрытые дефекты до этапа монтажа и поставки.
Нормативная база и классы качества
В электроизмерительной практике и промышленной приёмке печатных плат широко используются стандарты, задающие пределы допустимых сопротивлений контактных цепей и требований по целостности. Для критичных классов плат (например, класс 3 / уровень C в ряде отраслевых спецификаций) пределы могут быть малы — порядка единиц или десятков Ом для соединений, тогда как для контроля покрытий и микроотверстий требуется точность в милли- и микроомах. Поэтому в дополняющем наборе приборов производителя тесты Кельвина обязательны.
Ограничения и ошибки типичных подходов
- Дополнительные тестеры 1980–1990-х часто не обеспечивают стабильности измерений ниже нескольких ом из-за износа контактов, окисления и загрязнений. Без регулярного обслуживания и восстановления измерительных картриджей и щупов точность падает.
- Летающие зонды удобны для прототипов и небольших серий, но не всегда имеют специализированные 4-проводные интерфейсы; для задач с микроомным разрешением требуется специализированный настольный мост или микровольтметр с четырёхпроводным подключением.
- Двухпроводные измерения резисторов дают достаточную точность при разрешении нескольких ом, но они бесполезны для контроля тонких гальванических слоёв и критичных линий.
Аппаратура и организация измерений

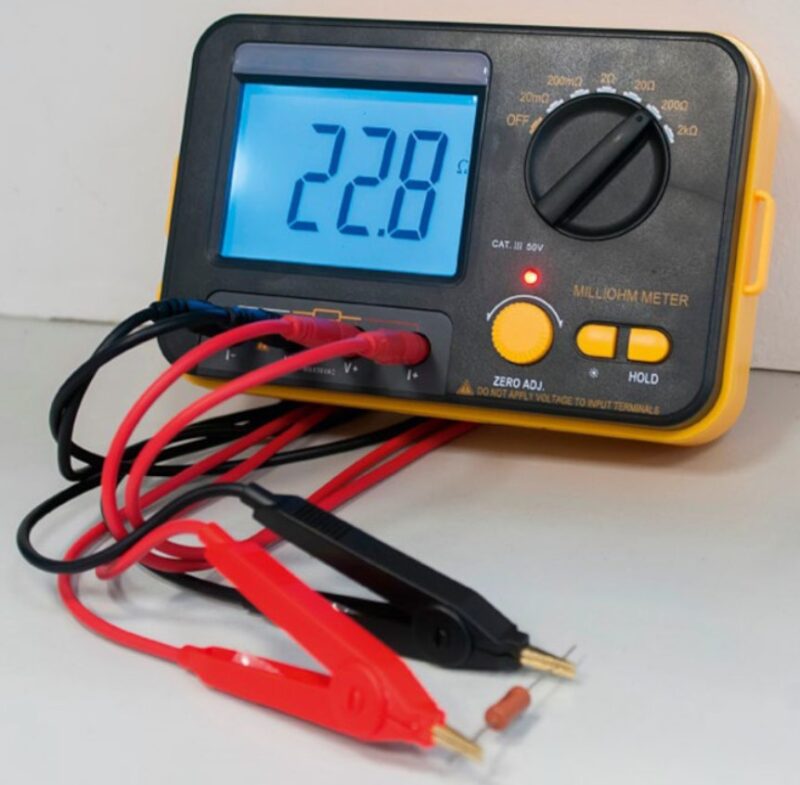

- Используйте настоящий четырёхпроводный мост или микровольтметр/источник тока с четырёхпроводным режимом. Это обеспечивает минимальное влияние приводных цепей и зажимов.
- Применяйте качественные клеммы/клипсы и Кельвин-зажимы, позволяющие физически разделить force и sense контакты как можно ближе к исследуемой точке.
- Подбирайте измерительный ток с учётом DUT и нагрева. Повышение тока улучшает соотношение сигнал/шум, но может локально нагреть тонкий слой меди и исказить результат. Для контроля покрытия лучше использовать небольшие, стабильные токи и усреднение.
- Корректируйте метод по температуре. Сопротивление металлов зависит от температуры; если измерения проводятся в разных условиях, учитывайте температурную поправку.
- Калибруйте прибор и компенсируйте сопротивление проводов. Современные приборы позволяют захватить и вычесть падение на измерительных патч-проводах.
- Планируйте техобслуживание зонтов и контактов. Контактные поверхности со временем окисляются; регулярная очистка и замена щупов — обязательное требование для поддержания микроомной точности.
- Интеграция в производство. Для массовых проверок используйте автоматизированные стенды с 4-проводными измерительными интерфейсами и возможностью логирования; для выборочной проверки — настольные мосты.
Что можно обнаружить данным методом
- Незаметные утончения гальванического покрытия и микро-волоски и переходах;
- Плохие контакты пайки и частичные проплывы;
- Локальные нарушения проводимости в сверхтонких медных дорожках;
- Динамику деградации (при серийных измерениях по партиям) — аналитика отказов.
Даже небольшие изменения активного сопротивления в цепи меняют распределение электрической энергии и реактивной составляющей, что влияет на импеданс линии и на поведение при высоких частотах. В критичных по времени трассах изменение в несколько Ом может привести к ухудшению целостности сигнала и увеличению отражений. Поэтому проектировщики современных подложек, керамических плат и HDI-модулей закладывают предсказуемость сопротивления и контролируют её именно четырёхпроводными измерениями.
Итоги и рекомендации
- Включите 4-проводные измерения в арсенал тестирования: для контроля покрытий и цепей, чувствительных к сопротивлению, это не просто желательная опция — это требование качества.
- Разграничьте задачи: двухпроводной тест достаточно для грубой проверки непрерывности и для стандартных пассивных элементов при невысоких требованиях, четырёхпроводной — для высокоточных замеров и контроля покрытия.
- Инвестируйте в специализированные измерительные модули и процедуры обслуживания щупов; без этого точность недостижима.
- Автоматизируйте запись результатов и интеграцию с системой качества: исторические данные помогают обнаружить тренды деградации покрытия и снизить риск скрытых отказов в эксплуатации.
Таким образом, 4-проводный метод измерений — это критически важный инструмент контроля качества в производстве современных плат и подложек. При грамотной организации он даёт возможность обнаружить дефекты и отклонения, которые недостижимы при обычных двухпроводных проверках, и тем самым повышает надёжность продукта.
