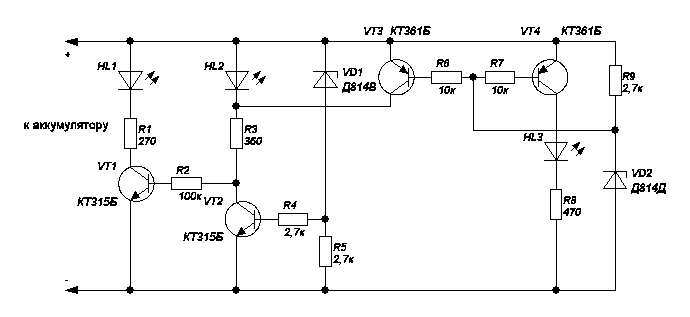

Предлагаю вам сделать простой индикатор напряжения, при помощи которого можно быстро (и достаточно точно) определить, есть ли хоть какой-нибудь заряд на автомобильном аккумуляторе или батареи (например, «Крона»). Вот принципиальная схема «Простого индикатора напряжения» на 3 светодиодах:
Ролью индикаторов служат обычные светодиоды. В приборе 3 светодиода, которые будут загораться в зависимости от переменного напряжения.
-Если напряжение от 0 до 10 вольт, то будет гореть первый светодиод HL1.
-Если напряжение от 11 до 13 вольт, то загорается второй светодиод HL2.
-Если напряжение более 13 вольт, то будет гореть третий светодиод HL3.
Для того, чтобы было проще определять напряжение, можно взять светодиоды разных цветов, (например, первый светодиод-красный, второй-жёлтый, третий-зелёный, но я использовал все светодиоды зелёного цвета).
Детали индикатора напряжения. Светодиоды в этом индикаторе можно применять любые (так например, светодиод АЛ307 и другие). Транзисторы VT1 и VT2 нужно использовать высокочастотные кремниевые структуры н-п-н, например, КТ315, КТ3102, японские транзисторы C945. Транзисторы VT3 и VT4 структуры П-Н-П , например, КТ361, КТ3107, или японские A733. Стабилитрон VD1 можно заменить на КС510. Стабилитрон VD2 заменяется на КС512.

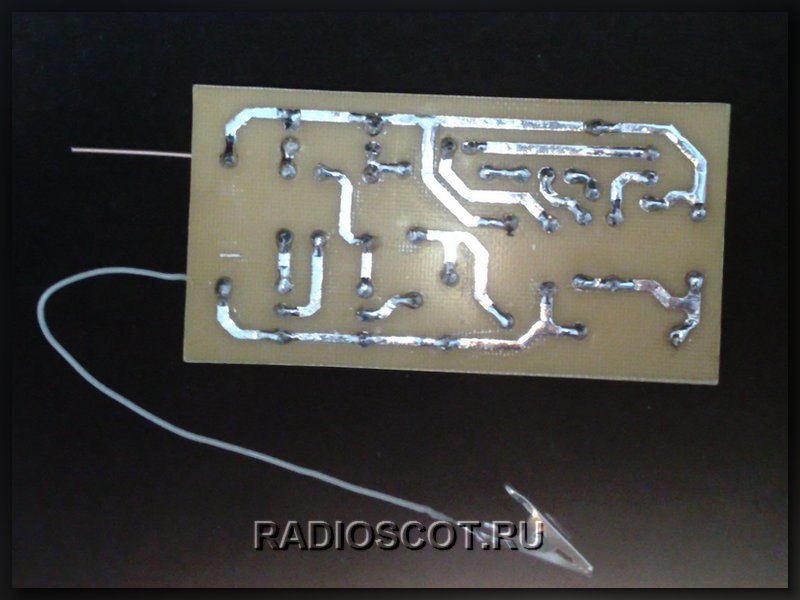

Настройка индикатора. Данный прибор в настройке не нуждается и запускается сразу, при правильном монтаже без ошибок. Индикатор питается от источника тока, на котором измеряется. Дополнительное питание не требуется. Чертёж печатной платы в формате lay можно скачать на форуме. ЖЕЛАЮ УДАЧИ ТОМУ, КТО БУДЕТ СОБИРАТЬ ЭТУ СХЕМУ! Материал прислал – Р. Рыбалко
