Предлагаемый индикатор-кольцо, схема которого приведена в статье ниже, предназначен для быстрой и удобной прозвонки различных кабелей, проводов и других исследуемых цепей. В нем работают кремниевые транзисторы серии КТ315А, характеризующиеся малым обратным током коллекторного перехода в широком диапазоне температур. При использовании транзисторов со статическим коэффициентом передачи тока 25…30, входное сопротивление индикатора составляет 10…25 МОм.
Повышение входного сопротивления нецелесообразно из-за повышения возможности ложного срабатывания индикатора от внешних наводок
Большое входное сопротивление достигнуто применением составного эмиттерного повторителя на транзисторах Т1 и Т2.
Конденсатор С1 создает отрицательную обратную связь по переменному току, которая исключает ложную индикацию от воздействия внешних наводок. В исходном режиме индикатора сопротивления почти не потребляет энергии, так как сопротивление подключенной параллельно источнику питания цепи ТЗ, Л1 в закрытом состоянии составляет довольно большую величину — до 1 МОм. А потребляемый ток в режиме индикации определяется только светодиодом и не превышает пару мА.

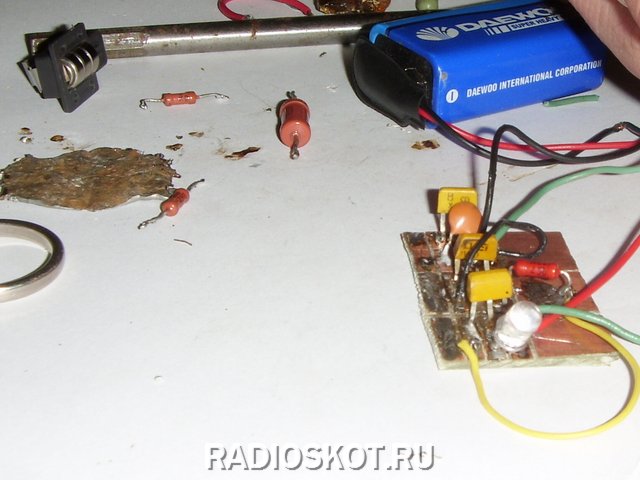

Источником питания для устройства являются 2 малогабаритных аккумулятора Д-0,1, можно взять и стандартную крону на 9в в зависимости от модели светодиода. Корпус для индикатора сопротивления — пробника выбираем любой — на ваш вкус и возможности. В итоге получилась очень удобная для электрика штука!
