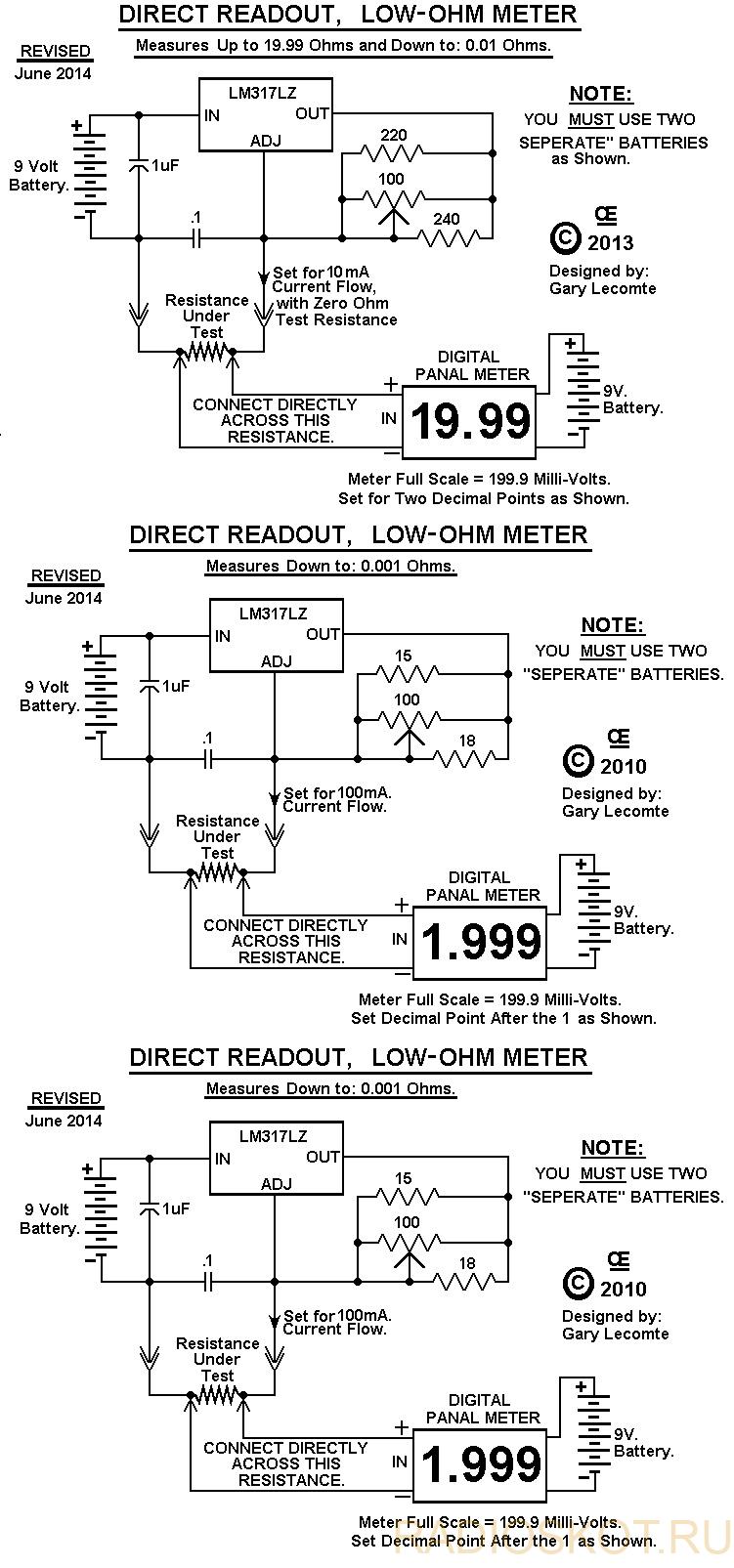

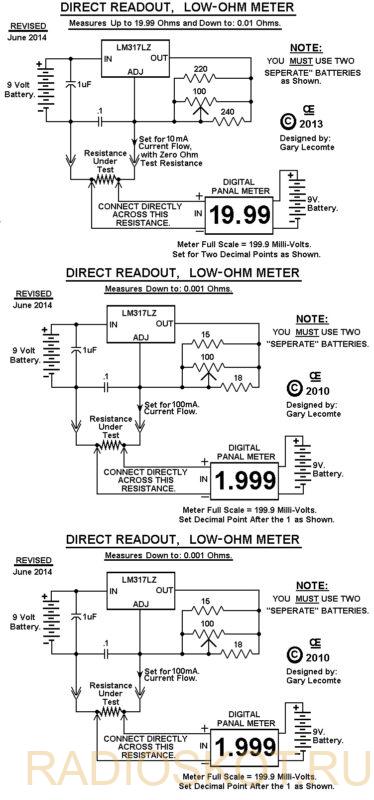

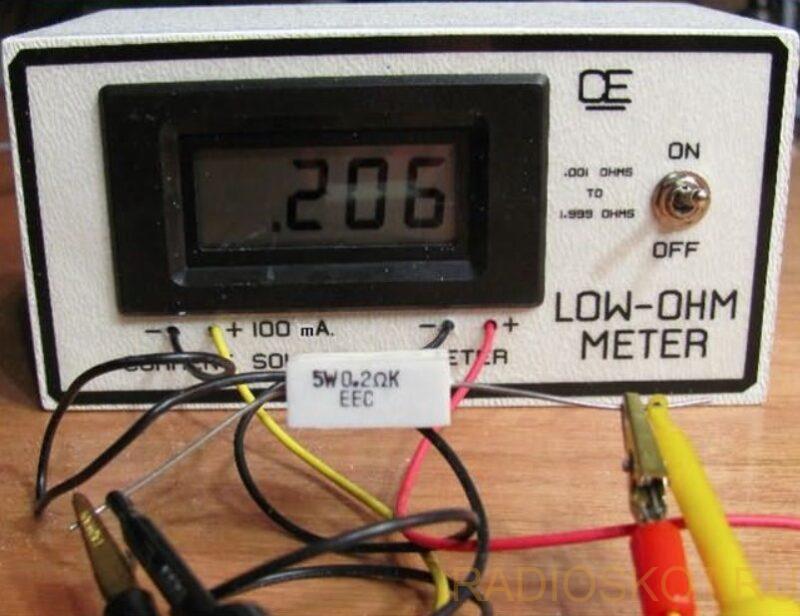

Продолжаем применять старые слабо-КПД-шные чипы LM317 и вот ещё одна простая схема для измерения малых значений сопротивления. Она предназначена для измерения от 0,01 до 19,99 Ом. В качестве индикатора — цифровой вольтметр или как приставка к мультиметру.

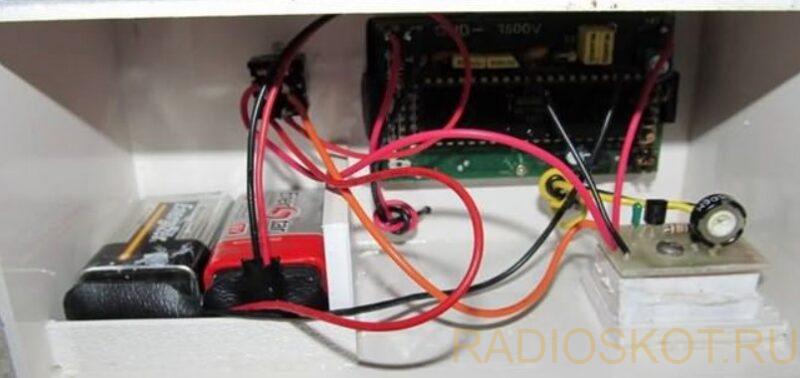

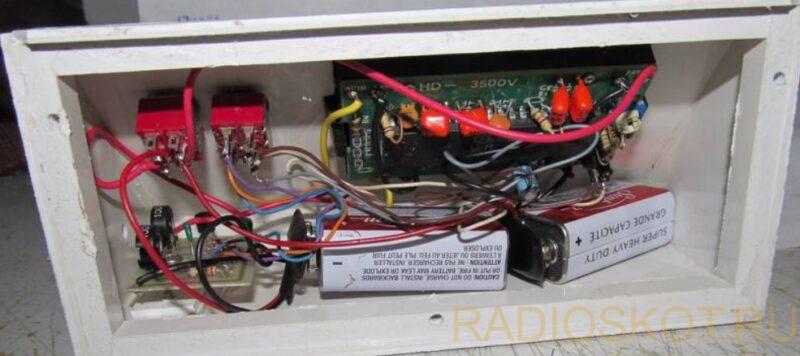

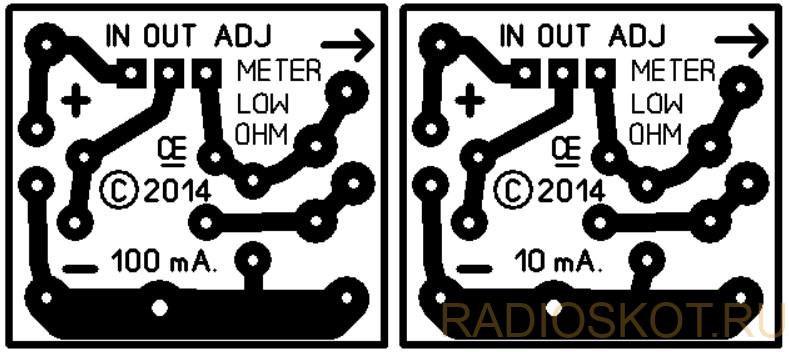

Измерительная схема и вольтметр должны питаться от двух отдельных источников питания. Тут две отдельные батареи по 9 В. Можно применять LM317LZ версии T0-92 на 100 мА вместо LM317 в корпусе TO-220.

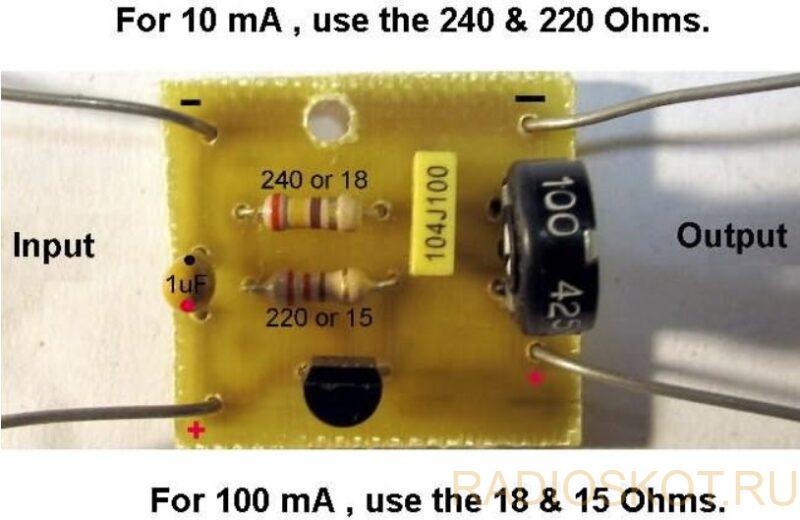

Ток, потребляемый регулятором LM317, должен быть настроен точно на 100 мА. Используйте толстый провод для измерительного зонда и гнезда. Не прикасайтесь руками во время измерения, это повлияет на результат. Для калибровки можно использовать резисторы сопротивлением от 1,5 до 1,9 Ом.
Калибровка с использованием точного известного сопротивления
Если в запасе есть точное известное сопротивление, то можете легко выполнить калибровку с этим резистором.
Точный резистор сопротивлением от 1,500 до 1,950 Ом лучше всего подходит для низкого диапазона (1,999 Ом). Или резистор сопротивлением от 15,00 до 19,50 Ом для высокого диапазона (19,99 Ом).
