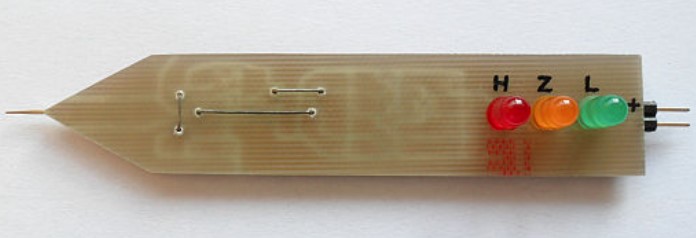

Этот логический датчик предназначен для определения состояния логических уровней TTL и питается от стабилизированного напряжения Vcc = 4,75–5,25 В. Устройство оснащено тремя светодиодами:
- LED1 (красный) — сигнализирует о высоком логическом уровне (H).
- LED2 (зеленый) — указывает на низкий уровень (L).
- LED3 (оранжевый) загорается при запрещённом или состоянии с высоким сопротивлением (Z).
Схема и работа устройства
⚠ Внимание! Тестер не защищён от переполюсовки питания. Неправильное подключение может повредить микросхему LM358 (поставьте защитный диод). Входное напряжение не должно превышать 30 В.
Высокий уровень (H)
Резистивный делитель R3 / (R4 + R5 + R6) формирует эталонное напряжение Vhi (обычно 1,25 В). Если входное напряжение Vin превышает Vhi, то компаратор подает высокий уровень на транзистор T1, включая LED1 (красный), сигнализируя о высоком логическом уровне.
Низкий уровень (L)
Другой делитель напряжения (R3 / (R4 + R5 + R6)) подает напряжение Vlo ≈ 0,75 В. Если Vin меньше Vlo, компаратор активирует транзистор T2, включая LED2 (сигнализируя о низком уровне).
Переходное состояние (Z)
Когда Vin находится в запрещённой зоне (между Vlo и Vhi) или на входе зонда нет сигнала, оба компаратора U1A и U1B устанавливают выходы на низкий уровень. В этом случае срабатывает вентиль НЕ (T3-T5), включая оранжевый LED3, указывая на неустойчивое состояние.
Таблица логических уровней TTL и CMOS
| Логический уровень | TTL (5 В) | CMOS (5 В) | CMOS (3,3 В) |
|---|---|---|---|
| Логический 0 (L, Low) | 0 – 0,8 В | 0 – 1,5 В | 0 – 0,99 В |
| Логический 1 (H, High) | 2,0 – 5,0 В | 3,5 – 5,0 В | 2,31 – 3,3 В |
| Запрещённая зона (Z) | 0,81 – 1,99 В | 1,51 – 3,49 В | 1,0 – 2,3 В |
📌 Примечания:
- TTL (Transistor-Transistor Logic) — классическая технология с жёсткими границами уровней.
- CMOS (Complementary Metal-Oxide-Semiconductor) — более энергоэффективная технология, допускающая более широкие пороги переключения.
- В CMOS 3,3 В логические уровни ниже из-за меньшего питающего напряжения.
- Запрещённая зона — напряжения, при которых логический уровень не определён (может привести к нестабильной работе схемы).
Частотные ограничения
При частоте входного сигнала выше 125 кГц все три светодиода гаснут, так как компараторы не успевают переключаться. Если частота входного сигнала находится в пределах от 70 до 125 кГц, возможно одновременное загорание нескольких светодиодов, что следует учитывать при толковании результатов.
| Частота сигнала | Индикация LED |
|---|---|
| < 70 кГц | 🔴🟢 |
| 70–95 кГц | 🔴🟢🟡 |
| 95–125 кГц | 🟢🟡 |
| > 125 кГц | 🟡 |
Логика работы устройства
В логических схемах стандарт TTL предполагает, что:
- Напряжение от 0 до 0,4 В обозначает низкий уровень (L).
- Напряжение в диапазоне 2,4–Vcc В обозначает высокий уровень (H).
- Значения в диапазоне от 0,8 В до 2,0 В считаются запрещённым состоянием.
Конструкция

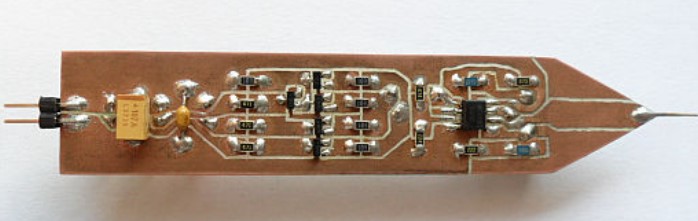

Логический пробник питается от источника Vcc (4,75–5,25 В) и потребляет от 7,1 до 8,3 мА. Он собран на односторонней печатной плате размером 100×20 мм, с тремя перемычками.
В качестве зонда использована заострённая булавка (можно заменить куском проволоки). На плате предусмотрены посадочные места для резисторов в типоразмерах SMD (1206, 0805). Ещё один вариант пробника, на отечественной микросхеме, смотрите в этом материале.
