Ещё одна маленькая победа Китай-прома над отечественным радиолюбительством произошла в области А/В-метров. Уже несколько лет как стали очень популярны мини LED индикаторы напряжения. Их уже можно увидеть во многих самодельных конструкциях и делание цифрового вольтметра / амперметра на микроконтроллере с нуля уже скорее проходит по категории "мазохизм", если конечно не требуются особые свойства или точность. Значит имеет смысл взглянуть на такие модули по-пристальнее, выбрав самые маленькие из них трех разных цветов для теста.
Модули вольтметры цифровые

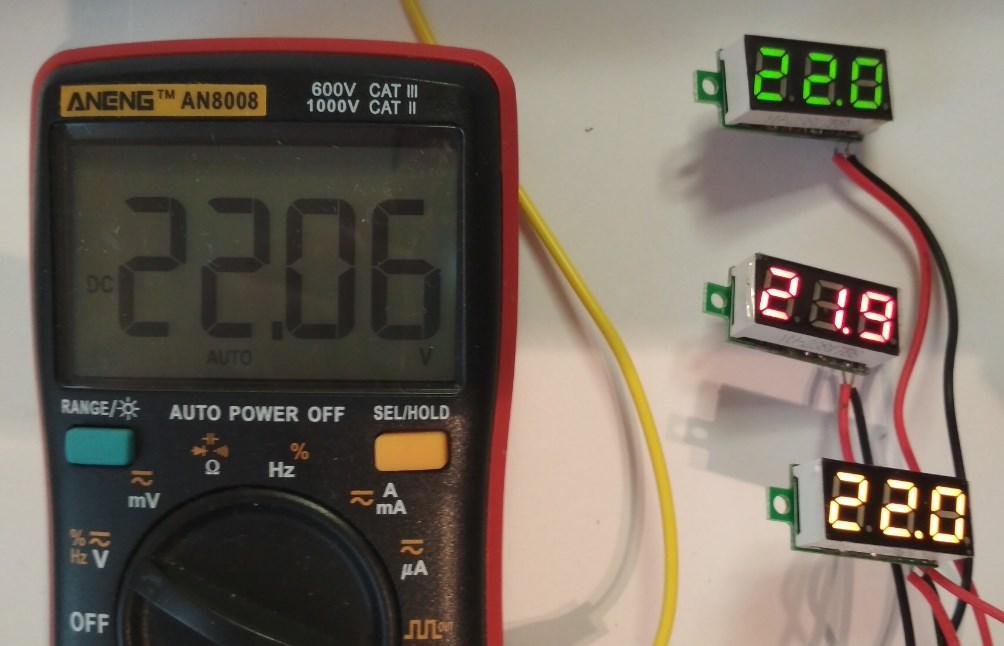

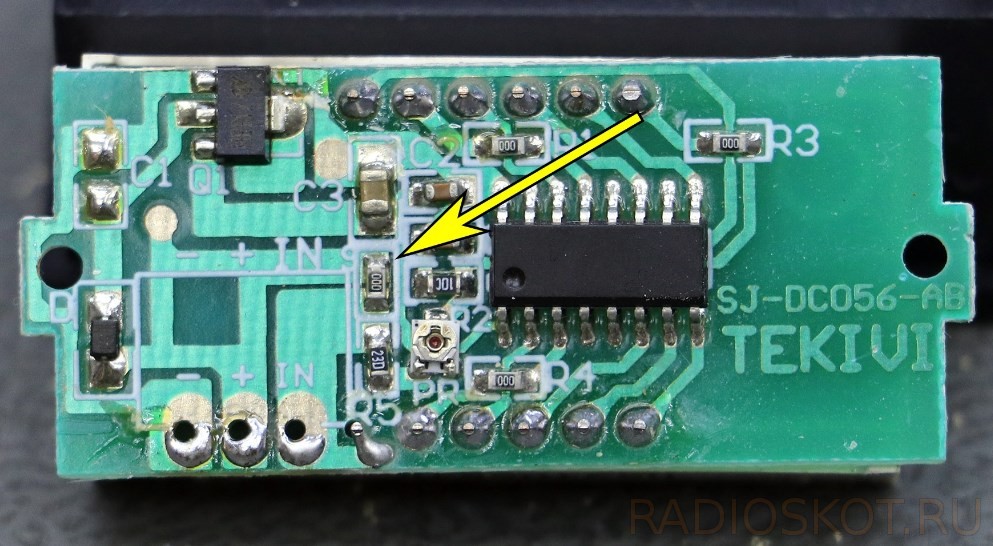

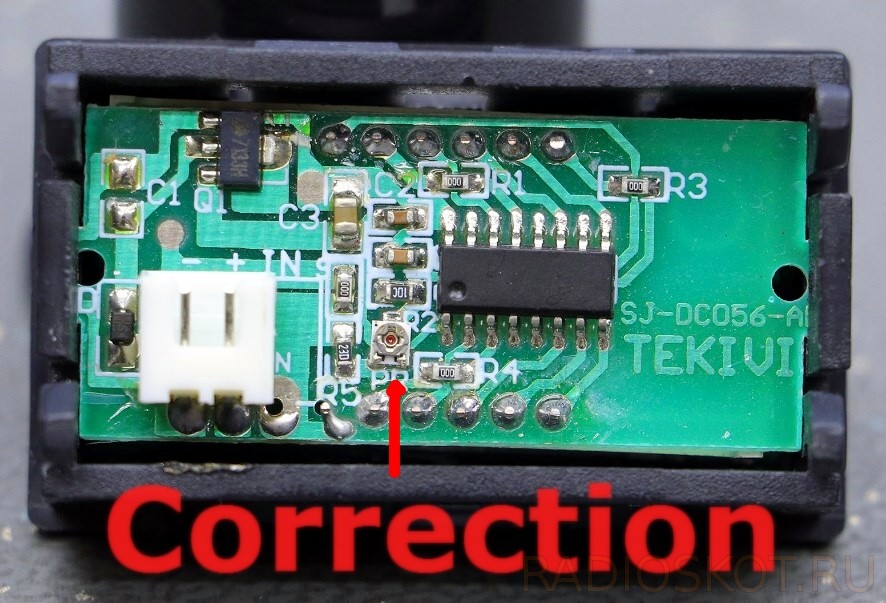

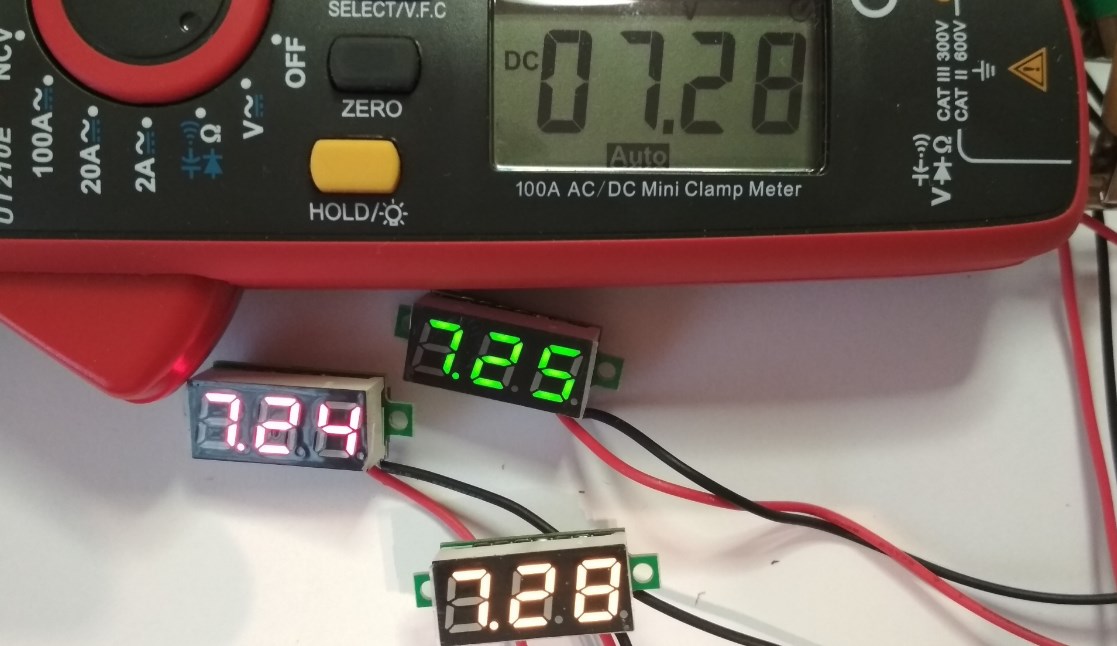

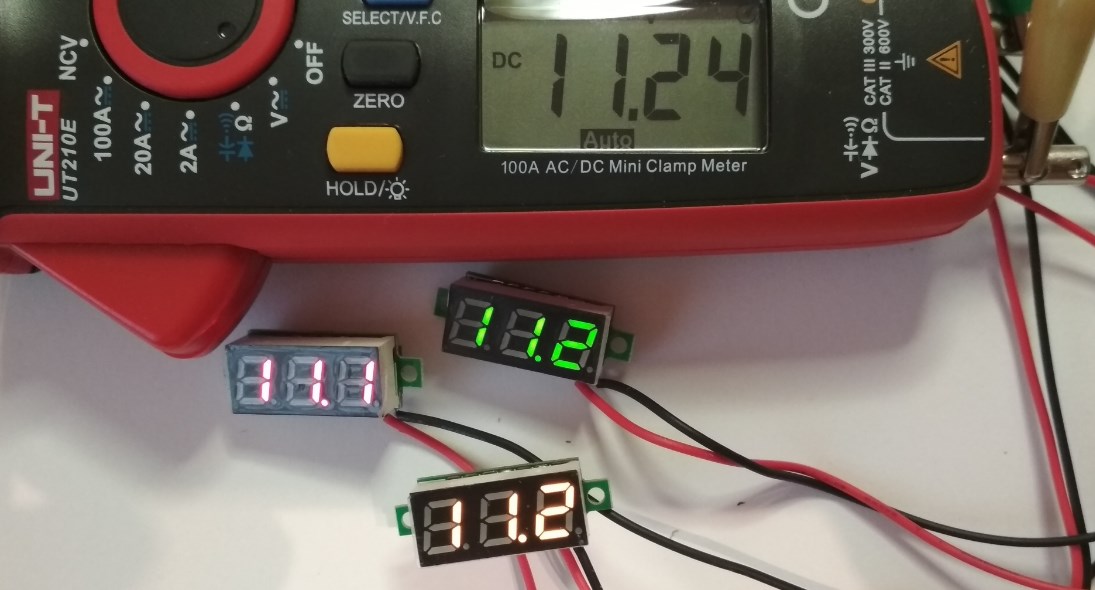

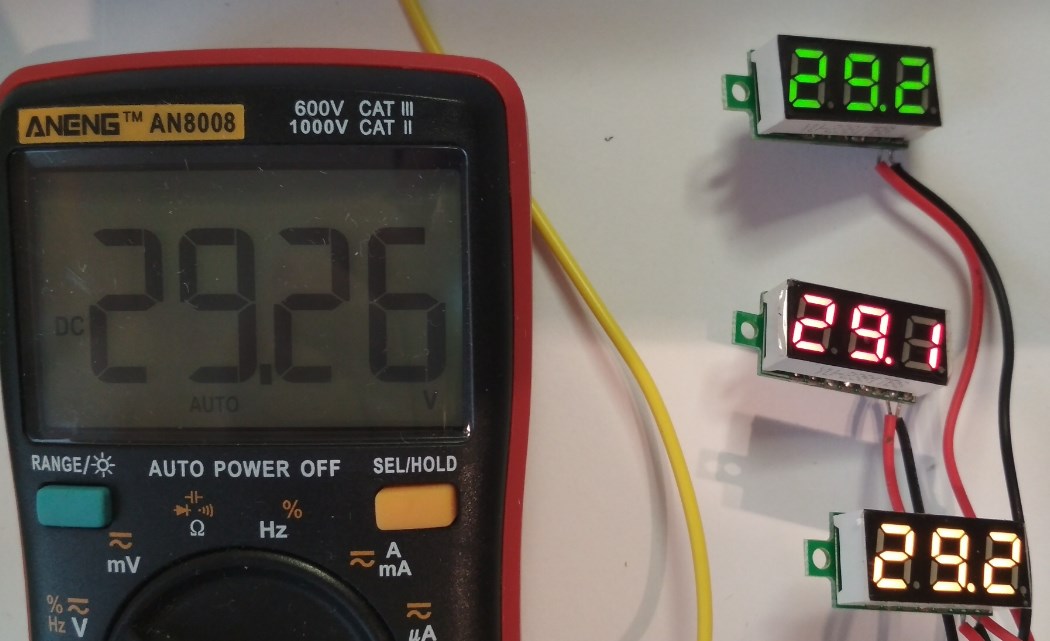

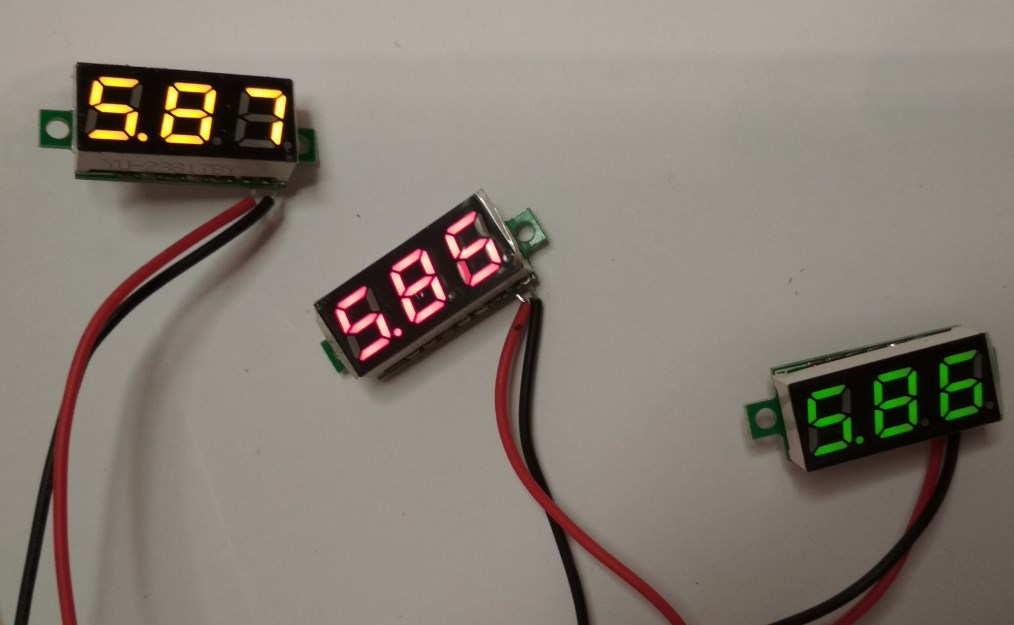

Большим преимуществом блоков является относительно низкая цена и отсутствие напряжения питания, они питаются от напряжения которое одновременно измеряют. Производитель дает диапазон напряжения 2,6 — 30 В. Для начала протестируем их при разных значениях напряжения. Питание от преобразователя и литий-ионных аккумуляторов. Сравнивать будем показания с измерителем UNI-T UT210E, а также с ANENG. Модули имеют на плате небольшой потенциометр для коррекции показаний.
Бывает что настройка модуля при низком напряжении требует и коррекции на верхних рабочих диапазонах этого модуля. Для повышения точности тем потенциометром можете откалибровать показания по эталонному прибору и после процедуры рекомендуем капнуть лак для ногтей, чтобы обездвижить его. После калибровки они станут достаточно точные.
Точность этих индикаторов будет приемлемой во многих устройствах, особенно учитывая низкую цену этих модулей (можно купить за менее 100 рублей). Индикаторы автоматически переключают диапазон — после превышения значения 9,99 В отображаются только десятичные части, то есть одна цифра после запятой.
Подключение минивольтметров
Для некоторых отсутствие отдельного блока питания является недостатком. Но если есть отдельный источник питания, то можете подключить его отдельно. Еще одним недостатком является низкое внутреннее сопротивление, которое ограничивает использование модуля только для источников питания, зарядок и аналогичных схем. Другим недостатком является ограниченный диапазон измерения снизу.

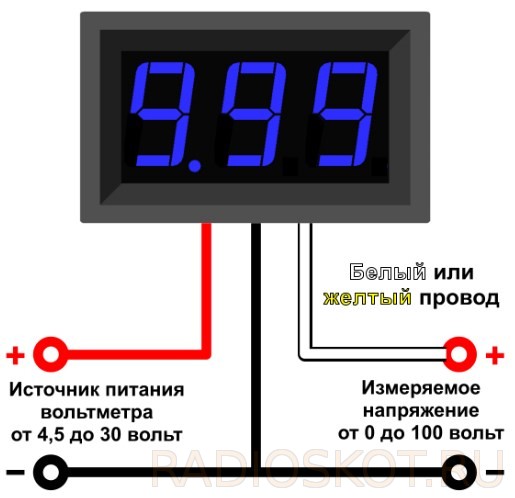

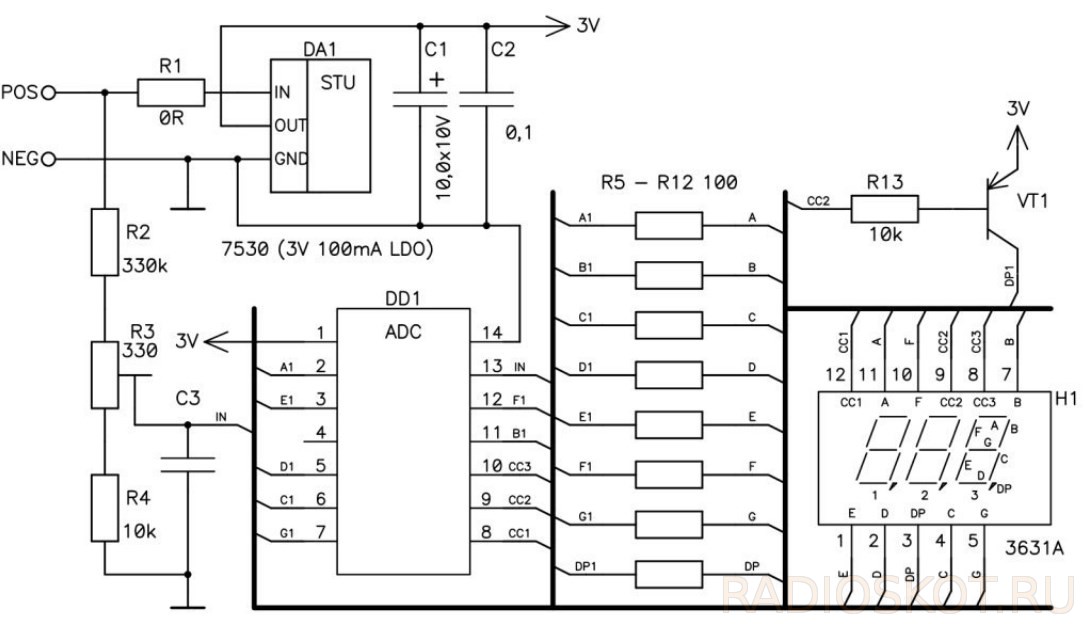

Это измерительное устройство в схемном плане ничем не отличается от трехпроводного исполнения, для третьего провода (измерительного) имеется дополнительное поле для пайки. Достаточно снять перемычку.
Преимущество двухпроводной системы заключается в более низкой цене, которая компенсирует многие проблемы этого модуля.
Количество отображаемых сегментов увеличивает потребление тока, иногда эти колебания могут проявляться в показаниях точности.
Простейший вольтметр является двухпроводным — он питается от напряжения которое в то же время измеряет, то есть не нужен дополнительный источник питания для индикатора. И главное — после использования другого источника питания можем измерить напряжение от 0 В.
Мини вольт-ампер метры

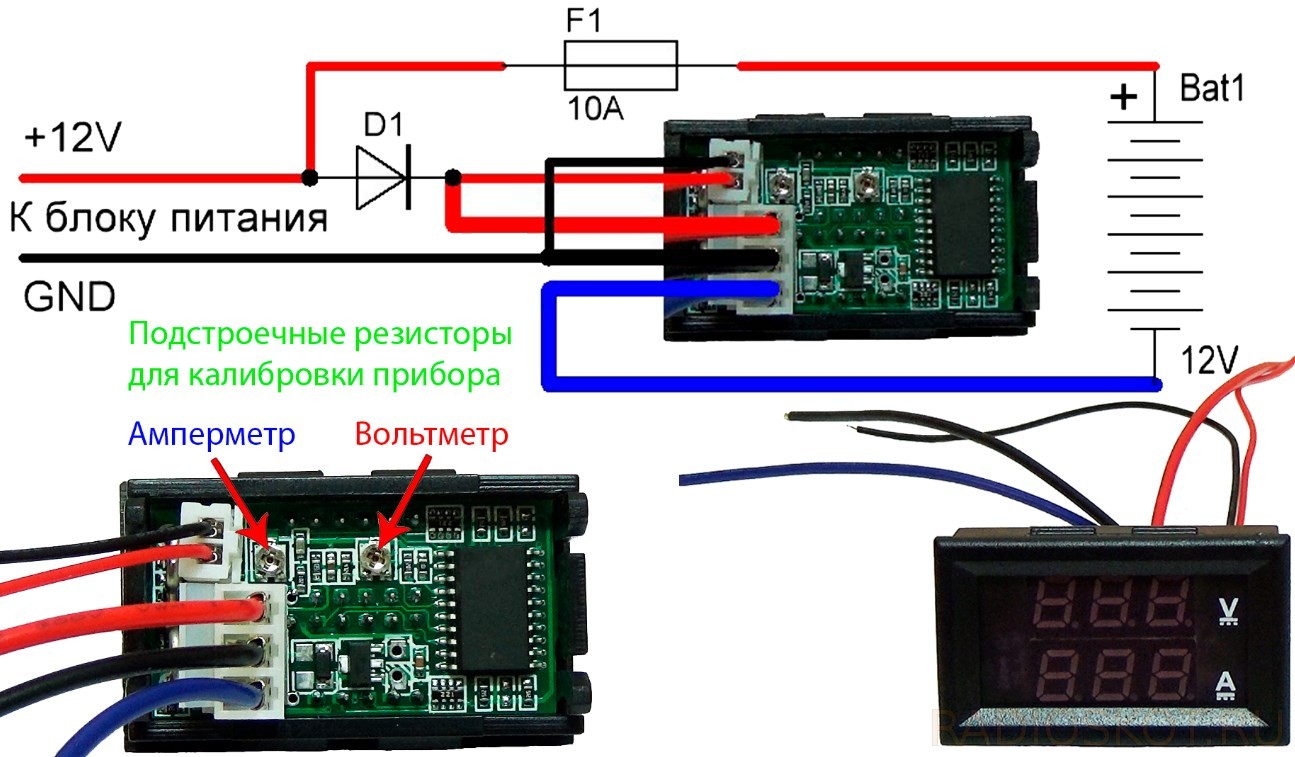

Более дорогим аналогом является индикаторы, одновременно показывающие напряжение и ток. Они чуть отличаются схемой подключения и наличием двух резисторов коррекции показаний на плате.
