Номинальный ток, напряжение, мощность

Понимание основных электрических характеристик играет важную роль в проектировании, эксплуатации и обслуживании электросистем. Среди ключевых параметров, характеризующих работу цепей, выделяют ток, напряжение и мощность. Эти величины определяют, как работают электрические устройства, какую нагрузку они создают на сеть, а также какие меры предосторожности необходимо соблюдать при их использовании.

Правильное понимание номинальных значений этих параметров позволяет не только безопасно эксплуатировать электрические приборы, но и оптимально рассчитывать электрические сети, предотвращать перегрузки, экономить энергию и продлевать срок службы оборудования. Незнание основных принципов, регулирующих ток, напряжение и мощность, может привести к серьезным последствиям, таким как повреждение приборов, возгорание или даже поражение током.

В данной статье подробно рассматриваются основные понятия, связанные с номинальным током, напряжением и мощностью, их взаимосвязь, методы расчета и практическое применение. Также рассматриваются возможные ошибки, возникающие при подборе компонентов, способы защиты сетей и методики повышения эффективности использования электроэнергии.

Основные электрические параметры

Электрический ток

Он представляет собой упорядоченное движение заряженных частиц в проводнике под действием электрического поля. В большинстве случаев под электротоком подразумевают движение электронов в металлических проводниках, хотя в других средах (например, в электролитах) могут перемещаться ионы.

Есть два основных вида тока:

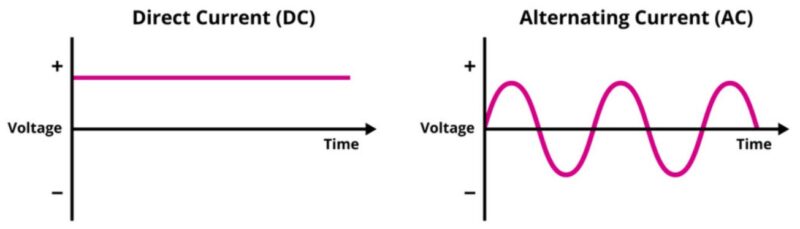

• Постоянный (DC) – который сохраняет одно направление движения заряженных частиц во времени. Такой используется в аккумуляторных батареях, источниках бесперебойного питания, электронике и ряде промышленных применений.
• Переменный (AC) – который изменяет свое направление с определенной частотой. В большинстве стран стандартная частота переменного тока составляет 50 или 60 Гц. Он широко используется в бытовых и промышленных сетях электроснабжения.

Основной единицей измерения силы тока является ампер (А), названный в честь французского физика Андре-Мари Ампера. Формально 1 ампер определяется как количество заряда в 1 кулон, проходящее через поперечное сечение проводника за 1 секунду.

Электрическое напряжение

Это разность электрических потенциалов между двумя точками цепи. Данное значение показывает, какую работу необходимо совершить, чтобы переместить единичный заряд из одной точки в другую. Чем выше напряжение, тем большая энергия передается электрическому току.

Различают два типа напряжения:

• Постоянное – характеризуется неизменным значением во времени и используется в источниках питания для электроники, автомобильных аккумуляторах, солнечных батареях.
• Переменное – изменяет свое значение и направление с определенной частотой. Оно применяется в бытовых и промышленных электрических сетях, а также в передаче энергии на большие расстояния.

Единицей измерения напряжения является вольт (В), названный в честь итальянского ученого Алессандро Вольта. Стандартные значения напряжения в бытовых электросетях зависят от страны: в большинстве европейских стран и России используется напряжение 220-230 В, в США – 110-120 В, а в промышленности часто применяют 380 В и выше.

Электрическая мощность

Она характеризует скорость передачи или потребления энергии. Определяется как произведение напряжения на ток. В зависимости от типа электрической цепи различают три вида мощности:

• Активная – это мощность, которая непосредственно преобразуется в полезную работу (механическую, тепловую, световую). Измеряется в ваттах (Вт).
• Реактивная – это мощность, которая циркулирует между источником и нагрузкой, не совершая полезной работы, но создавая дополнительные нагрузки на сеть. Измеряется в вольт-амперах реактивных (ВАр).
• Полная – это сумма активной и реактивной, определяющая общую нагрузку на электрическую сеть. Измеряется в вольт-амперах (ВА).

Правильный расчет и балансировка этих мощностей критически важны для эффективного использования электроэнергии и обеспечения стабильности работы электросистем.

Номинальные значения параметров

Это стандартная величина электрического параметра, при которой устройство или элемент сети работает в нормальном режиме без перегрузок и риска повреждения.

Номинальные значения указываются в технической документации оборудования и обозначаются на корпусе приборов. Производители разрабатывают устройства таким образом, чтобы они могли функционировать в заданных пределах параметров, но выход за эти пределы может привести к ухудшению характеристик или поломке. Есть ещё значение действующее, о котором мы рассказали в предыдущем материале.

Номинальный ток

Это максимальное значение силы тока, при котором устройство может работать длительное время без перегрева или разрушения элементов. Данный параметр зависит от конструкции прибора, материалов проводников и условий эксплуатации.

Для расчета применяется закон Ома:

I = U / R,

где I – сила тока (А), U – напряжение (В), R – сопротивление (Ом).

Кроме того, для устройств, работающих в трехфазных сетях, применяется формула:

I = P / (√3 × U × cos φ),

где P – активная мощность (Вт), U – фазное напряжение (В), cos φ – коэффициент мощности.

Правильный расчет его важен для выбора автоматических выключателей, предохранителей, кабелей и других элементов электрической цепи.

Номинальное напряжение

Это стандартное напряжение, при котором устройство или элемент цепи предназначен для работы.

В электросетях есть стандартные уровни номинального напряжения, которые определяют характеристики электропитания:

• 12 В, 24 В – используются в автомобилях, системах резервного питания.
• 110 В, 220 В – применяются в бытовых сетях различных стран.
• 380 В – распространенное напряжение для трехфазных промышленных сетей.
• 6 кВ, 10 кВ и выше – напряжения, используемые в распределительных сетях электростанций и подстанций.

Допустимые отклонения напряжения от номинального значения определяются национальными стандартами и нормами электроснабжения.

Номинальная мощность

Представляет собой значение, при котором электрическое устройство или элемент цепи работает в нормальном режиме, обеспечивая заданные производителем характеристики. Этот параметр играет важную роль при выборе электрооборудования, так как превышение допустимой мощности может привести к перегреву, снижению эффективности и даже выходу прибора из строя.

Мощность измеряется в ваттах (Вт) и может быть рассчитана с использованием основных формул. Для однофазных сетей применяется выражение:

P = U × I,

где P – мощность в ваттах, U – напряжение в вольтах, I – ток в амперах.

Для трехфазных систем формула принимает следующий вид:

P = √3 × U × I × cos φ,

где U – линейное напряжение, I – сила тока, cos φ – коэффициент мощности.

В техдокументации часто указывают не только номинальную, но и коэффициент мощности. Этот параметр особенно важен в промышленных сетях, где потребление реактивной мощности может существенно влиять на эффективность работы оборудования и требования к электросетям.

Разница между номинальной и максимальной мощностью

Важно различать номинальную мощность от максимальной, которую устройство может потреблять кратковременно. Например, электродвигатели и компрессоры при запуске требуют значительно большей мощности, чем при штатной работе.

Производители часто указывают следующие параметры:

• Номинальная – это средняя мощность, при которой оборудование работает в течение продолжительного времени без риска перегрева.
• Максимальная – это предельная нагрузка, которую прибор может выдерживать в течение короткого времени (например, при запуске электродвигателя).

Превышение максимума может привести к выходу оборудования из строя или срабатыванию защитных механизмов, таких как автоматические выключатели.

Взаимосвязь тока, напряжения и мощности

Эти электровеличины тесно связаны между собой. Любое изменение одного из этих параметров приводит к изменению других характеристик цепи.

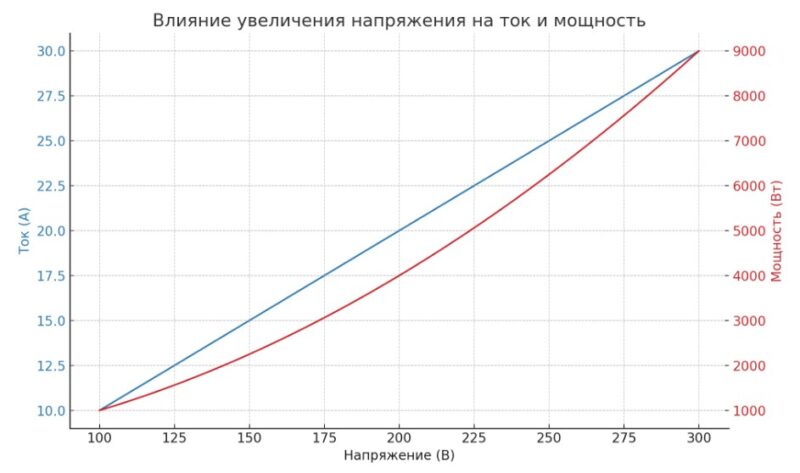

Влияние увеличения напряжения на ток и мощность

Если в цепи увеличивается напряжение при неизменном сопротивлении нагрузки, то согласно закону Ома ток также возрастает, что приводит к увеличению мощности, потребляемой нагрузкой. Но в реальных схемах сопротивление может меняться, что влияет на конечный результат.

В электросетях бытового и промышленного назначения скачки напряжения могут привести к перегрузке оборудования. Чтобы избежать подобных ситуаций, применяют стабилизаторы напряжения и системы защиты от перенапряжения.

Как перегрузка влияет на характеристики сети

Когда в цепи превышается номинальная мощность, это может привести к перегреву проводников и устройств, увеличению потерь энергии и снижению эффективности работы. В худшем случае возможны короткие замыкания, выход из строя оборудования и пожары.

Чтобы предотвратить такие последствия, применяются различные системы защиты, включая автоматические выключатели, предохранители, стабилизаторы напряжения и реле контроля параметров сети.

Что влияет на номинальные параметры

Номинальные значения электрических параметров могут изменяться под воздействием различных факторов.

Температурный режим

При повышении температуры сопротивление проводников увеличивается, что приводит к росту потерь энергии и снижению номинального тока. В кабелях и устройствах, работающих в условиях высокой температуры, требуется учитывать корректирующие коэффициенты, снижающие допустимые нагрузки.

Сопротивление проводов и материалов

Материал проводника оказывает существенное влияние на номинальные характеристики. Медные обладают меньшим сопротивлением, чем алюминиевые, поэтому могут передавать больше тока при тех же размерах. В промышленных и бытовых системах медь предпочтительнее из-за лучшей проводимости и меньшего нагрева.

Длина и сечение проводов

Длина кабеля влияет на падение напряжения: чем больше длина, тем выше сопротивление, а значит, больше потери энергии. Чтобы минимизировать потери, следует правильно подбирать сечение проводов в зависимости от нагрузки и длины линии.

Качество электроэнергии

Влияние колебаний напряжения, частоты и качества электроэнергии может приводить к изменению номинальных параметров устройств. Использование источников бесперебойного питания (ИБП), стабилизаторов напряжения и фильтров помогает минимизировать негативное влияние некачественного электропитания.

Практические примеры и расчеты

Расчет номинального тока для бытовых приборов

Рассмотрим пример определения номинального тока для бытовых устройств. Допустим, у нас есть электрический чайник мощностью 2000 Вт, работающий от сети 220 В. Используем формулу:

I = P / U = 2000 / 220 ≈ 9,1 А.

Это означает, что чайник потребляет ток примерно 9 ампер. Для безопасной эксплуатации следует учитывать запас мощности электрической проводки и автоматических выключателей.

Расчет номинального тока для промоборудования

Для трехфазного двигателя мощностью 5 кВт, работающего от сети 380 В с коэффициентом мощности 0,9, рассчитаем номинальный ток:

I = P / (√3 × U × cos φ) = 5000 / (1,732 × 380 × 0,9) ≈ 8,4 А.

Этот расчет помогает подобрать правильное сечение кабеля и защитные устройства.

Выбор кабеля по номинальному току

Выбор сечения провода зависит от номинального тока нагрузки. Например, для тока 10 А в однофазной сети требуется медный сечением не менее 1,5 мм², а для 25 А – 4 мм². При значительных длинах кабеля следует увеличивать сечение для минимизации потерь.

Выбор автоматического выключателя

Для защиты оборудования необходимо правильно подобрать автоматический выключатель. Например, если нагрузка потребляет 9 А, следует выбрать автомат номиналом 10 А, обеспечивающий запас по току.

Таблица с примерами:

Устройство	Потр. мощн. (Вт)	Раб. напр. (В)	Расч. ток (А)	Рек. сечение кабеля (мм²)	Рек. мощн. ИБП (Вт)	Рек. авт. (А)
Компьютер	500	220	2,27	1,5	700	10
Холодильник	150	220	0,68	1,5	300	6
Стиральная машина	2000	220	9,09	2,5	2500	16
Водонагреватель	3000	220	13,64	4	4000	20
Кондиционер	2500	220	11,36	4	3500	20
Электроплита	6000	220	27,27	6	7500	32
Свет (10 ламп по 10 Вт)	100	220	0,45	1,5	300	6
Чайник	2000	220	9,09	2,5	2500	16
Телевизор	120	220	0,55	1,5	300	6
Утюг	2200	220	10	2,5	3000	16
Микроволновка	1200	220	5,45	2,5	1800	10
Электродрель	800	220	3,64	1,5	1200	10
Духовой шкаф	3500	220	15,91	4	4500	25
Посудомоечная машина	1800	220	8,18	2,5	2500	16
Вентилятор	200	220	0,91	1,5	500	6
Тепловентилятор	1500	220	6,82	2,5	2000	10
Электрообогреватель	2500	220	11,36	4	3500	20
Принтер	400	220	1,82	1,5	800	6
Видеопроектор	350	220	1,59	1,5	700	6
Гаражные ворота (электропривод)	750	220	3,41	1,5	1200	10
Зарядное для электроавто	7000	220	31,82	6	9000	40
Система «теплый пол»	2500	220	11,36	4	3500	20
Насос для скважины	1100	220	5	2,5	1600	10
Сварочный аппарат	5000	220	22,73	6	6500	32
Зарядное для телефона	10	220	0,05	1,5	50	6
Электропила	1800	220	8,18	2,5	2500	16
Гидромассажная ванна	4000	220	18,18	4	5000	25

Ошибки при выборе параметров

Правильный выбор номинальных параметров электрооборудования и проводки играет критическую роль в обеспечении безопасности и надежности работы электрических сетей. Ошибки же в расчетах могут привести к перегреву, увеличению потерь энергии, выходу оборудования из строя и даже пожарам. Рассмотрим наиболее распространенные ошибки и их последствия.

Недооценка номинальных значений

Одной из наиболее распространенных ошибок является применение проводов с недостаточным сечением. Многие пользователи, стараясь сэкономить, выбирают кабели, рассчитанные на меньший ток, чем фактически потребляет нагрузка. Это приводит к плохим последствиям:

• Перегрев проводов. При прохождении тока по проводнику выделяется тепло, и чем больше ток, тем выше температура провода. Если сечение недостаточно, провод нагревается до критических значений, что может привести к повреждению изоляции.
• Падение напряжения. Длинные провода малого сечения имеют высокое сопротивление, что приводит к значительным потерям напряжения. Это может негативно сказаться на работе подключенных приборов — будет просадка напряжения.
• Опасность возгорания. Перегрев кабеля может привести к воспламенению изоляции и пожару, особенно в закрытых распределительных коробках или в стенах.

Правильный выбор сечения проводов является ключевым моментом при проектировании электросетей. Для расчета требуется учитывать номинальный ток нагрузки, длину провода и условия прокладки.

Превышение номинальных значений

Каждое электрическое устройство разрабатывается с учетом определенных эксплуатационных параметров, включая номинальное напряжение, ток и мощность. Превышение этих значений может привести к следующим проблемам:

• Ускоренный износ компонентов. При превышении допустимого тока и напряжения внутренние элементы устройства могут перегреваться, что снижает их срок службы.
• Срабатывание защитных механизмов. Многие приборы имеют встроенные системы защиты, которые отключают устройство при перегрузке. Но частые отключения указывают на проблему и могут привести к выходу прибора из строя.
• Опасность перегрева и выхода из строя. Например, если лампа рассчитана на напряжение 220 В, но подключена к сети 250 В, срок ее службы значительно сократится, а вероятность перегорания увеличится.

Превышение номинальных параметров опасно не только для приборов, но и для всей электросети, так как увеличенная нагрузка создает дополнительные потери энергии и может привести к перегрузке проводов.

Ошибки в расчетах и их последствия

Неправильный расчет электропараметров может привести к серьезным проблемам в эксплуатации системы электроснабжения. Рассмотрим несколько типичных ошибок:

1. Неправильный расчет сечения кабеля. Например, если для обогревателя мощностью 3 кВт выбрать провод сечением 1,5 мм² вместо требуемых 2,5 мм², провод будет перегреваться, что может привести к плавлению изоляции.
2. Ошибка в выборе автоматического выключателя. Установка автомата на 25 А при кабеле, рассчитанном на 16 А, может привести к тому, что проводка перегреется раньше, чем сработает защита.
3. Недостаточная мощность источника бесперебойного питания (ИБП). Если выбрать ИБП для компьютера мощностью 500 Вт, но нагрузка на него составит 700 Вт, устройство не сможет обеспечить стабильную работу в случае отключения электричества.

Чтобы избежать подобных ошибок, необходимо тщательно анализировать параметры нагрузки, использовать точные расчетные формулы и учитывать возможные пусковые токи оборудования.

Защита электроцепей и стабилизация

Эффективная защита электрических сетей играет важную роль в обеспечении их надежной работы. Современные системы защиты позволяют предотвратить аварийные ситуации, связанные с перегрузками, короткими замыканиями и колебаниями напряжения.

Автоматические выключатели и предохранители

Предназначены для защиты электроцепей от перегрузок и коротких замыканий. Их принцип работы основан на размыкании цепи при превышении допустимого тока.

• Автоматические выключатели реагируют на перегрузку и мгновенно отключают питание при коротком замыкании. Они используются в распределительных щитах и обеспечивают защиту всей сети.
• Предохранители содержат плавкую вставку, которая разрушается при превышении тока, отключая цепь. В отличие от автоматов, предохранители одноразовые и требуют замены после срабатывания.

Выбор автоматического выключателя осуществляется на основании номинального тока нагрузки. Например, для сети с нагрузкой 10 А выбирается автомат на 10 или 16 А. При этом важно учитывать характеристики пускового тока для некоторых приборов (например, двигателей). Пусковой может в 2 раза превышать средний.

Стабилизаторы напряжения

Стабилизаторы предназначены для поддержания постоянного напряжения в сети, защищая оборудование от скачков. Они работают по принципу регулирования входного напряжения с помощью электронных или электромеханических систем. Использование стабилизаторов оправдано в случаях:

• Нестабильного напряжения в сети (частые скачки и провалы).
• Подключения чувствительной электроники (компьютеров, медицинского оборудования).
• Работы приборов в регионах с плохим качеством электроснабжения.

Источник бесперебойного питания (ИБП)

ИБП обеспечивает резервное питание при отключении электричества и защищает устройства от перепадов напряжения. Внутри устройства установлены аккумуляторы, которые автоматически включаются при сбоях в сети.

Для выбора ИБП важно учитывать суммарную мощность подключаемых приборов. Например, если суммарная нагрузка составляет 1000 Вт, желательно выбрать ИБП с запасом мощности 1200–1500 Вт (опять же учитывайте пусковые токи).

Перспективы развития систем энергоснабжения

Современные технологии стремительно развиваются, что приводит к усовершенствованию систем электроснабжения. В будущем можно ожидать:

• Развитие «умных» электрических сетей с автоматическим управлением нагрузками.
• Внедрение возобновляемых источников энергии, таких как солнечные и ветряные станции, с более эффективной интеграцией в сеть.
• Использование сверхпроводниковых кабелей для снижения потерь при передаче электроэнергии.
• Развитие систем накопления энергии для повышения стабильности электроснабжения.

Эти тенденции направлены на повышение эффективности и безопасности электрических сетей, а также на сокращение энергозатрат и минимизацию аварийных ситуаций.

Литература

• ГОСТ 29322-2014 (МЭК 60038:2009). Стандартные напряжения. – Федеральное агентство по техническому регулированию и метрологии, 2014.
• ПУЭ (Правила устройства электроустановок). 7-е издание. – Москва: Издательство «Энергоатомиздат», 2009.
• Багдасаров А. В. Электроснабжение и электротехника. – Москва: Высшая школа, 2018.
• Кузнецов М. А. Электрические сети и системы: теория и практика. – Санкт-Петербург: Питер, 2021.
• Васильев В. П., Коршунов С. Г. Надежность и безопасность электроустановок. – Екатеринбург: Уральский федеральный университет, 2017.
