Приветствую пользователей сайта Радиосхемы. Сегодня я вам расскажу как продлить жизнь мультиметру DT-832 и его аналогам.
Этот мультиметр используется около полу года, работает без нареканий. Продлить ему жизнь я решил потому, что покупать новый ни средств, ни желания нету. С мультиметром были проведены следующие модификации:
- Была сделана подставка под мультиметр.
- Был добавлен ползунковый переключатель для выключения мультиметра.
- Были заменены провода для щупов.

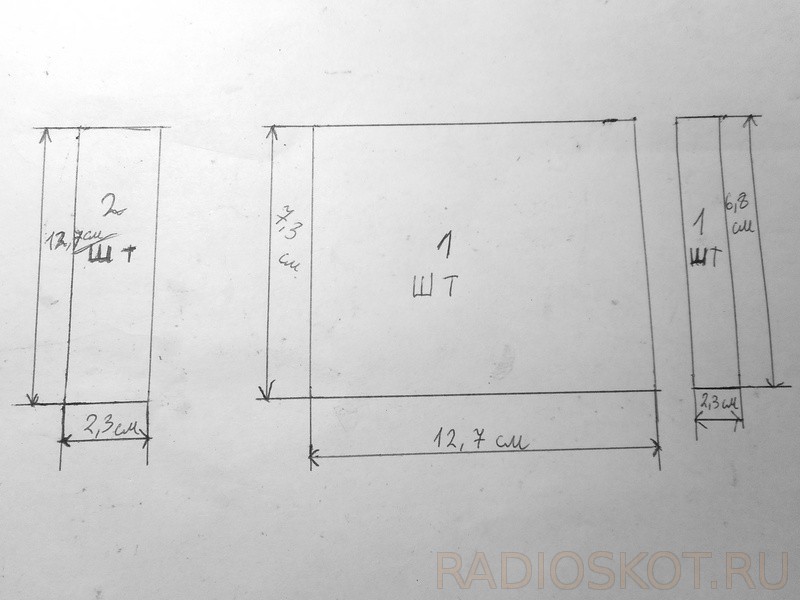

Но обо всём по порядку. Первым делом был сделана подставка для мультиметра, для этого нам нужен лист пластмассы — я взял его от корпуса советского телевизора. Размеры подставки изображены на фото.
После того как вырезали все детали, склеиваем их термоклеем или другим клеем.
Проверяем, если мультиметр сидит в корпусе плотно — то идём дальше, остаётся ещё вырезать подставку под корпус, для этого вырезаем деталь в форме буквы "А" и прикручиваем её к корпусу на завесы. Дальше мы установили ползунковый переключатель, это нужно для того что-бы минимизировать переключение ползунка выбора режима работы мультиметра. Откручиваем заднюю крышку мультиметра
снимаем батарею и откручивает саму плату.
Аккуратно снимаем переключатель режима тестера и самое главное не потерять шарики.
Далее достаём экран мультиметра, в процессе важно не отсоединить экран от резинового переходника на плату. Почему? Оторвёте — узнаете))
После того как мы всё отсоединили, у нас остаётся один корпус в котором, нам нужно выбрать место для установки самого выключателя, в моём мультиметре уже было отверстие с завода для установки выключателя. Устанавливаем выключатель в это место и заклеиваем термоклеем.
После этого припаиваем выключатель в разрыв питания мультиметра и собираем всё назад.
И последняя переделка — это замена проводов тестера.
Я использовал медный провод диаметром 2 мм и длинной 50 см. Далее припаиваем один конец провода к щупу, а другой припаиваем как на фото.
Такими нехитрыми переделками можно здорово продлить работу цифровых мультиметров. Специально для сайта Радиосхемы — cool tnt.
