Измеритель толщины краски — довольно полезное устройство, применяемое в таких отраслях, как автомобилестроение, судостроение и строительство. Здесь точное измерение толщины покрытия играет ключевую роль в контроле качества и повышении эксплуатационных характеристик. Предлагаемый для повторения самодельный прибор предназначен для определения толщины ЛКП или других покрытий на металлической поверхности. Одним из практических применений будет проверка автомобиля на наличие скрытой под краской шпатлевки, перед покупкой.
Данный прибор можно собрать используя плату микроконтроллера Arduino. Устройство измеряет относительную толщину покрытия по сравнению с эталонной с исходным слоем. Кроме того, оно позволяет определить, изготовлена ли подложка из стали или алюминия.

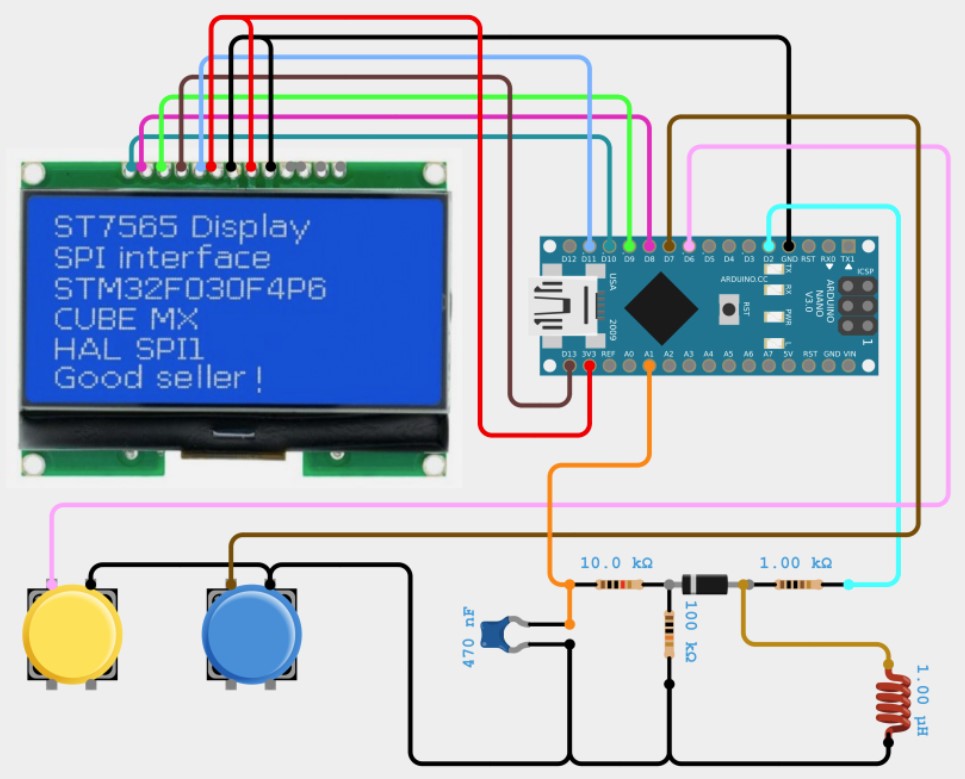

Схема принципиальная измерителя ЛКП

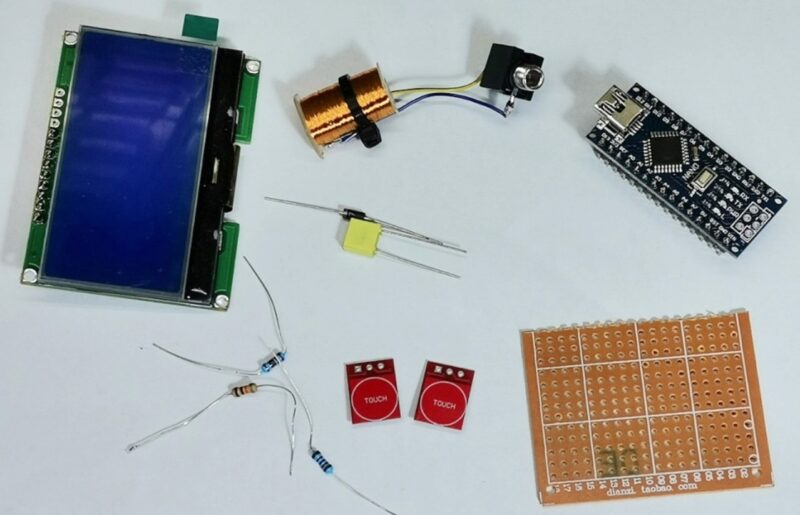

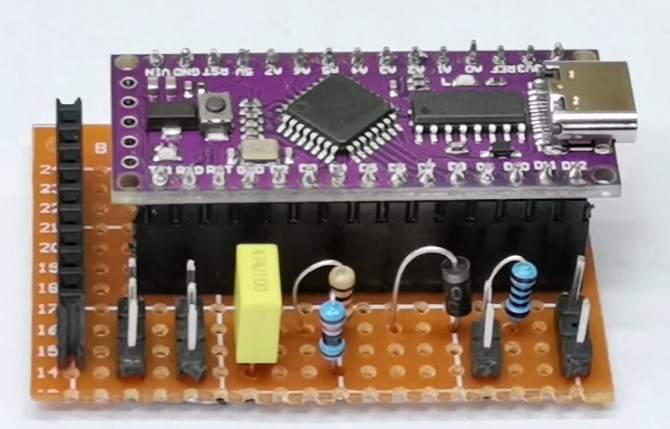

Для сборки потребуется минимальный набор компонентов:
- Плата микроконтроллера Arduino Nano;
- ЖК-дисплей 128×64 точек с чипом драйвера ST7565;
- Три резистора, конденсатор и диод;
- Две кнопки (емкостные сенсорные или стандартные механические);

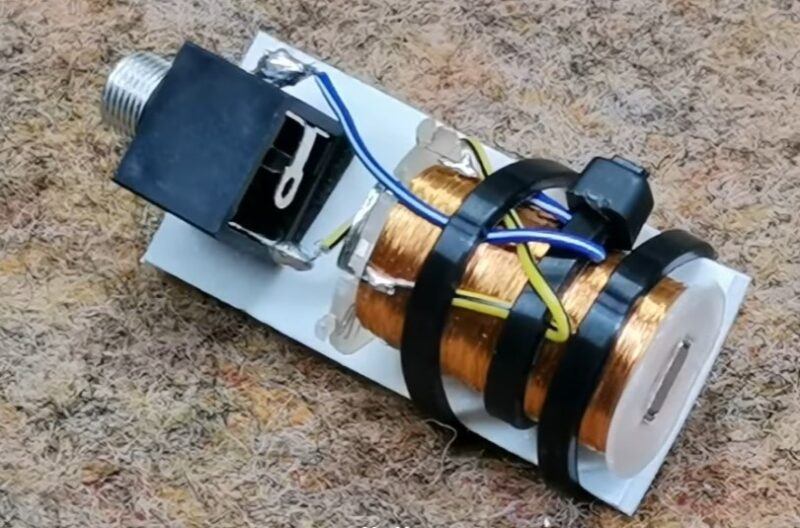

- Катушка датчика (из старого электромагнитного реле с сопротивлением около 500 Ом или аналогичная).
Принцип работы устройства заключается в следующем: на выходе D2 платы Arduino формируется прямоугольный сигнал, который подается на делитель напряжения, состоящий из постоянного резистора и индуктивного сопротивления катушки реле.
При приближении катушки к металлическому объекту изменяется её индуктивное сопротивление, что приводит к изменению напряжения на выходе делителя. После выпрямления напряжение измеряется аналоговым входом Arduino, что позволяет судить о толщине ЛКП.
Процесс измерения включает несколько этапов:
- Размещение катушки на участке поверхности с заведомо оригинальным лакокрасочным покрытием.
- Нажатие кнопки «Калибровка» для фиксации эталонного значения.
- Перемещение катушки на подозрительный участок.
- Нажатие кнопки «Измерение» для получения сравнительных данных.

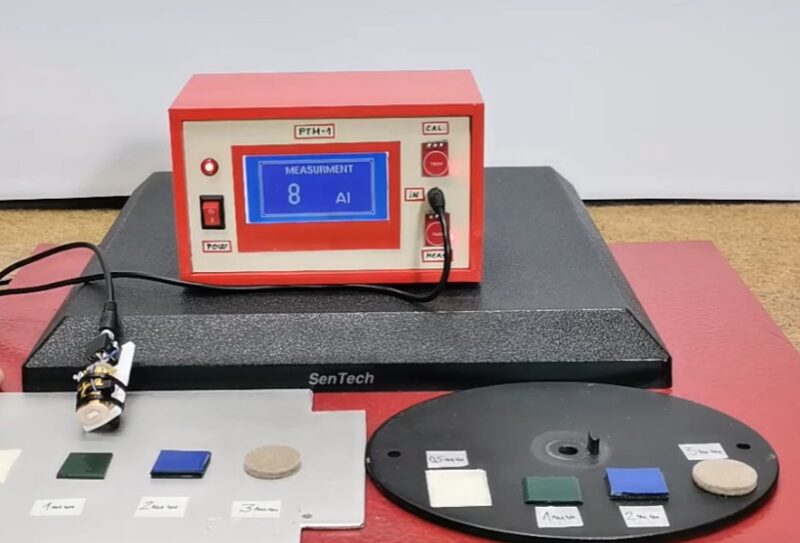

После включения устройства на дисплее появляется сообщение «Готово». В ходе тестирования использовались металлические пластины с имитацией слоёв краски и шпатлевки разной толщины. Прибор эффективно определяет тип подложки (сталь или алюминий) и отображает относительное значение толщины ЛКП, которое, хотя в точности и не соответствует реальным единицам измерения, даёт общее представление о слое краски. При необходимости можно внести изменения в код для калибровки и увеличения точности измерений.
Несмотря на простоту конструкции, устройство обладает высокой практической ценностью, особенно при осмотре автомобиля перед покупкой. Оно помогает выявить скрытые повреждения кузова, замаскированные слоем шпатлевки.
