Вот универсальный одноплатный многокомпонентный тестер. Плата устройства объединяет несколько отдельных схем, каждая из которых предназначена для проверки конкретного электронного компонента. Устройство позволяет проводить базовую проверку исправности компонентов и не предназначено для точной диагностики. Всего в одном приборе реализовано 14 различных тестеров.
Возможности тестера
Он позволяет проверять:
- NPN/PNP транзисторы и диоды
- N-канальные и P-канальные MOSFET-транзисторы
- Стабилизатор TL431
- Оптопары
- Конденсаторы
- Таймеры NE555
- Операционные усилители 741 и 358
- Аудиоусилитель LM386
- ИК-пульты дистанционного управления
- Тиристоры и симисторы
- Литиевые аккумуляторы
- Свинцово-кислотные батареи 12 В
Схема и принцип действия

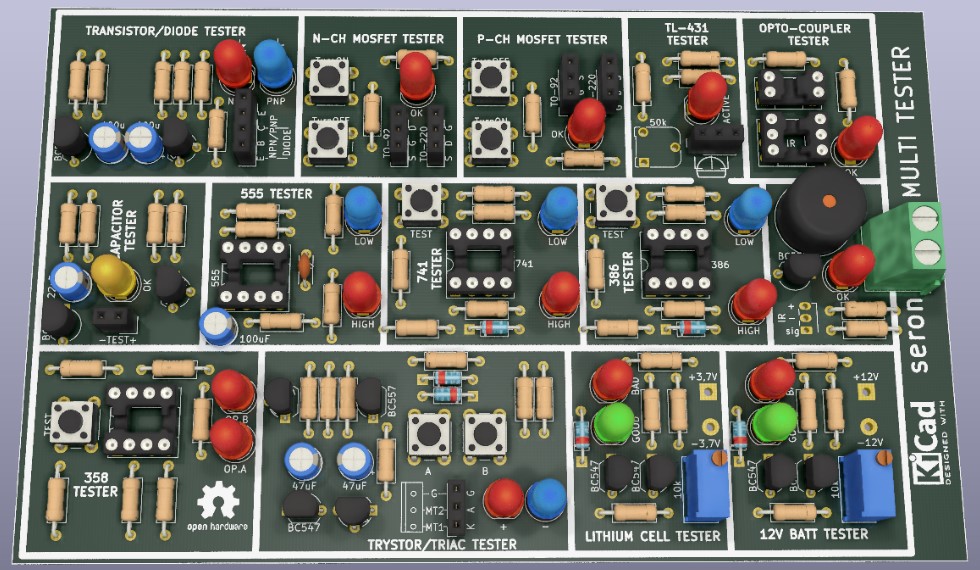

Плата разделена на три ряда тестеров: верхний, средний и нижний. Каждый из них содержит несколько схем. Компоненты размещаются в предусмотренные места, после чего происходит визуальная индикация состояния с помощью светодиодов.
| Обозначение | Наименование | Значение | Кол-во |
|---|---|---|---|
| R | Резисторы | 1 кОм, 10 кОм и др. | >40 |
| C | Конденсаторы | 22 мкФ, 10 нФ и др. | ~10 |
| Q | Транзисторы | BC547, BC557 и др. | ~10 |
| U | Операционные усилители | LM741, LM358 | 2 |
| IC1 | Таймер | NE555 | 1 |
| D | Диоды | 1N4148, ZD 5V1 | ~10 |
| LED | Светодиоды | Красный, зелёный, синий | >20 |
| VR | Переменные резисторы | 10 кОм | 2–3 |
| IR Detector | ИК-приёмник | TSOP или аналогичный | 1 |
| Battery | Аккумуляторы | Li-Ion, 12 В | – |
| Socket | Панельки под IC или транзисторы | DIP/TO-92 | по необх. |
Примечания по сборке
- Конденсатор в схеме тестера 555 — 100 мкФ, керамика сбоку — 10 нФ
- Стабилитроны в среднем ряду — на 5,1 В
- Резистор на базе PNP-транзистора в тестере ИК — 1 кОм
- Схема тестера на двух ОУ в нижнем ряду выполнена в упрощенном виде для компактности
- Мультивибратор справа от тестера ОУ создает переменное напряжение для проверки симисторов
- Потенциометры в цепях тестирования аккумуляторов регулируются вручную; из-за отсутствия нагрузки измеряется только напряжение, что может привести к ложному «GOOD»-индикатору
Описание работы по блокам
Верхний ряд:
- Тестер NPN/PNP транзисторов. Два мультивибратора возбуждают транзисторы поочередно. Светодиоды загораются, если транзистор исправен. Переключатели позволяют тестировать структуры NPN и PNP.
- Тестеры MOSFET (N- и P-канальные). Установка транзистора в панель и подача напряжения на затвор позволяют проверить открытие/закрытие канала — это видно по свечению светодиодов.
- Тестер стабилизатора TL431. TL431 используется в режиме компаратора. Потенциометр регулирует порог включения, по которому загорается светодиод.
- Тестер оптопары. При подаче сигнала через светодиод оптопары включается фототранзистор, что зажигает внешний светодиод.
Средний ряд:
- Тестер конденсаторов. Конденсатор подключается к RC-цепочке, и на его заряд/разряд реагирует светодиод (миганием). Чем выше ёмкость — тем медленнее мигание.
- Тестер 555. Таймер NE555 настроен как генератор. Светодиоды мигают попеременно — признак правильной работы схемы.
- Операционные усилители (741, 358). Установлены как компараторы. Исправность определяется по симметричному свечению светодиодов на выходах.
- ИК-тестер. При направлении работающего пульта на фотоприемник должен загореться светодиод при приёме ИК-сигнала.
Нижний ряд:
- Тестер тиристоров и симисторов. Проверка происходит по включению/выключению светодиодов через симистор. В схеме применяется переменное напряжение, создаваемое мультивибратором.
- Тестер литиевых и 12 В батарей. Измеряется напряжение аккумуляторов, на основе чего загорается светодиод «FULL»/»LOW». Потенциометры регулируют порог срабатывания.
Внимание: схема представляет собой теоретическую разработку и в реальности ещё не испытывалась, будьте внимательны при сборке. Вы можете быть первым кто её спаяет и испытает (просьба тогда поделиться фотографиями через почту).
