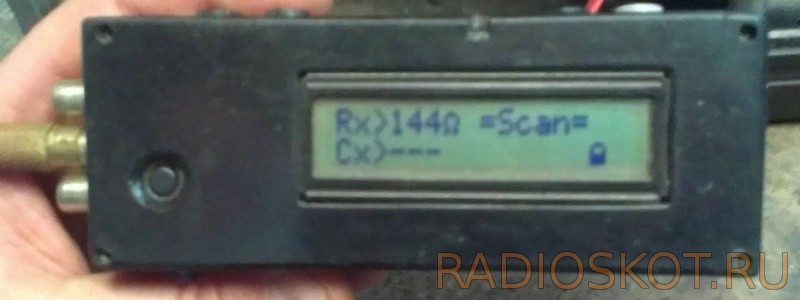

Этот прибор, измеритель ESR-RLCF, собирал в количестве четырех штук, работают все замечательно и ежедневно. Он обладает большой точностью измерения, имеется программная коррекция нуля, простой в налаживании. До этого собирал много разных приборов на микроконтроллерах, но всем им к этому очень далеко. Уделить надо только должное внимание катушке индуктивности. Она должна быть большой и намотана как можно толстым проводом.

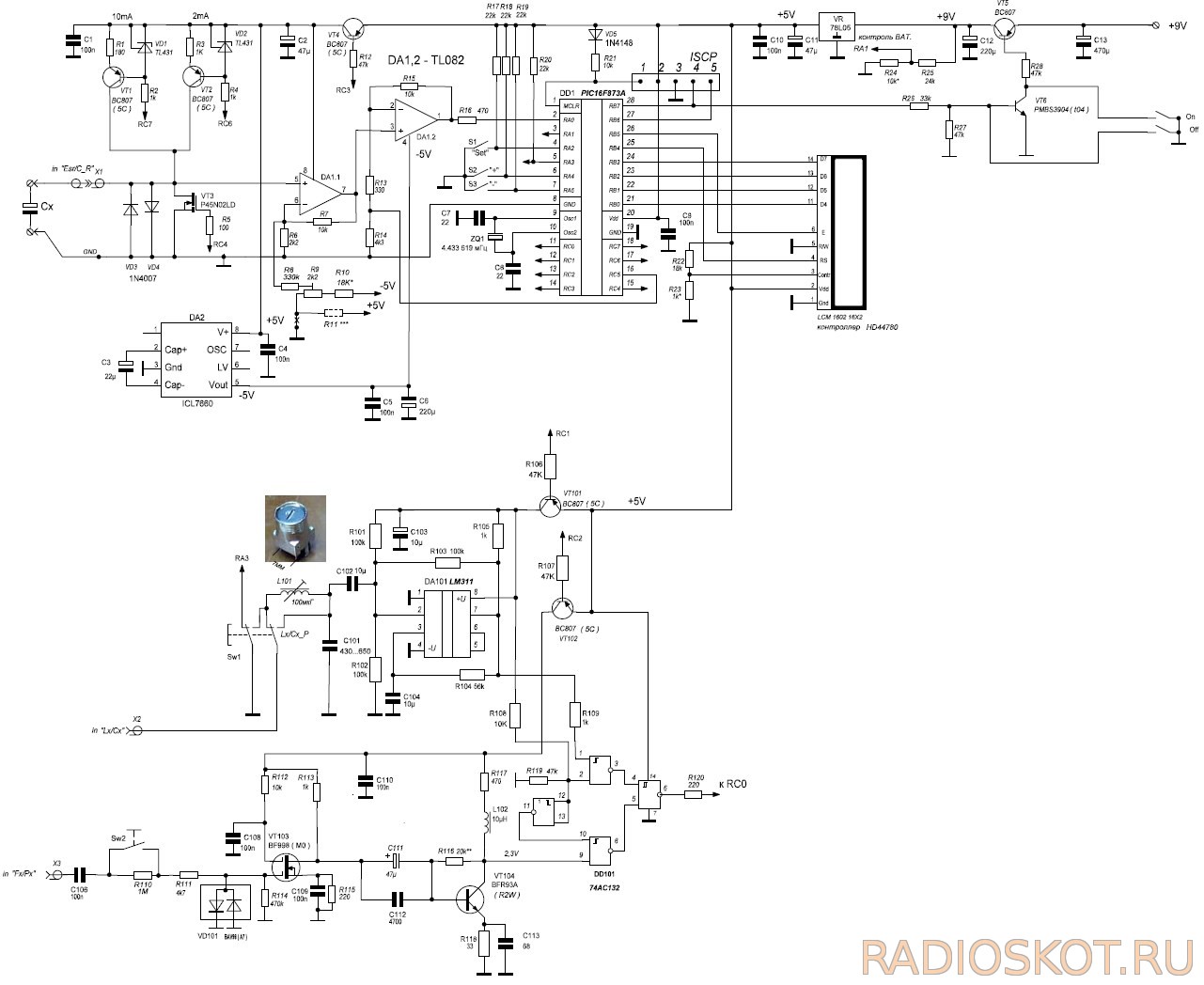

Схема универсального измерительного прибора
Возможности измерителя
- ESR электролитических конденсаторов – 0–50 Ом
- Ёмкость электролитических конденсаторов – 0.33–60 000мкФ
- Ёмкость неэлектролитических конденсаторов – 1 пФ – 1 мкФ
- Индуктивность – 0.1 мкГн – 1 Гн
- Частоту – до 50 МГц
- Напряжение питания прибора – батарея 7–9 В
- Ток потребления – 15–25 мА
В режиме ESR им можно измерять постоянные сопротивления 0.001 – 100 Ом, измерение сопротивления цепей, имеющих индуктивность или ёмкость, невозможно, так как измерение производится в импульсном режиме и измеряемое сопротивление шунтируется. Для корректного измерения таких сопротивлений необходимо нажать кнопку «+» при этом измерение производится при постоянном токе 10мА. В этом режиме диапазон измеряемых сопротивлений равен 0.001 – 20 Ом.
В режиме частотомера при нажатой кнопке «Lx/Cx_Px» включается функция «счетчик импульсов» (непрерывный счёт импульсов поступающих на вход “Fx“). Обнуление счетчика производится кнопкой «+». Есть индикация разряда батареи. Автоматическое отключение — около 4х минут. По истечении времени простоя ~ 4 мин, загорается надпись "StBy" и в течении 10 сек, можно нажать кнопку "+" и продолжится работа в том же режиме.
Как пользоваться прибором
- Включение/ выключение – кратковременное нажатие кнопок “on/off”.
- Переключение режимов – “ESR/C_R” – “Lx/Cx” – “Fx/Px” – кнопкой “SET”.
- После включения прибор переходит в режим измерения ESR/C. В этом режиме производится одновременное измерение ESR и ёмкости электролитических конденсаторов или постоянных сопротивлений 0 – 100 Ом. При нажатой кнопке «+», измерение сопротивлений 0.001 – 20 Ом, измерение производится при постоянном токе 10 мА.
- Установка нуля необходима, каждый раз при замене щупов или при измерении с помощью адаптера. Установка нуля производится автоматически, по нажатию соответствующих кнопок. Для этого замыкаем щупы, нажимаем и удерживаем кнопку “-”. На дисплее появится значение АЦП без обработки. Если значения на дисплее отличаются более +/-1, нажать кнопку “SET”, и запишется правильное значение “EE>xxx<”.
- Для режима измерения постоянных сопротивлений, также необходима установка нуля. Для этого замыкаем щупы, нажимаем и удерживаем кнопки “+” и “-”. Если значения на дисплее отличаются более +/-1, нажать кнопку “SET”, и запишется правильное значение “EE>xxx<”.
Конструкция щупа
В качестве щупа, использован металлический штекер типа «тюльпан». К центральному выводу припаяна игла. Боковой уплотнитель – чехол от одноразового шприца. Из доступного материала для изготовления иглы можно использовать латунный стержень диаметром 3 мм. Через некоторое время, игла окисляется и для восстановления надёжного контакта, достаточно протереть кончик, мелкой наждачной бумагой.
Детали прибора
- ЖК индикатор на основе контроллера HD44780, 2 строки по 16 знаков или 2 строки по 8 знаков.
- Транзистор PMBS3904 — любой N-P-N, близкий по параметрам.
- Транзисторы BC807 — любые P-N-P, близкие по параметрам.
- Полевой транзистор P45N02 – подходит практически любой из материнской платы компьютера.
- Резисторы в цепях стабилизаторов тока и DA1 – R1, R3, R6, R7, R13, R14, R15, должны быть такими, как указано на схеме, остальные можно близкими по номиналу.
- Резисторы R22, R23, в большинстве случаев не нужны, при этом вывод «3» индикатора следует подключить к корпусу – это будет соответствовать максимальной контрастности индикатора.
- Контур L101 – должен быть обязательно подстраиваемый, индуктивность 100 мкГн при среднем положении сердечника.
- С101 — 430–650 пФ с низким ТКЕ, К31-11-2-Г — можно найти в КОС отечественных телевизоров 4-5 поколения (КВП контура).
- С102, С104 4–10 мкФ SMD — можно найти в любой старой компьютерной материнской плате.
- Пентиум-3 возле процессора, а также в боксовом процессоре Пентиум-2.
- Микросхема DD101 — 74HC132, 74HCT132, 74AC132 — они также применяются в некоторых материнских платах.

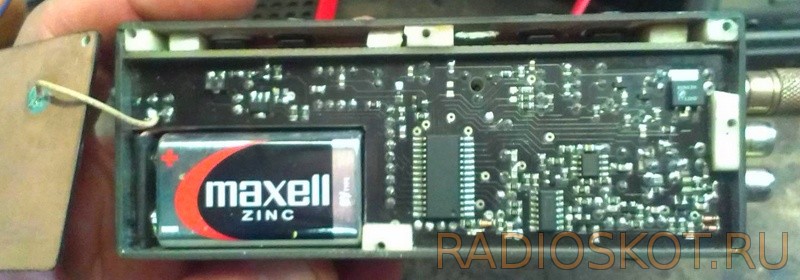

В архиве с печатными платами и прошивкой имеется переделанная мной авторская плата, она немного отличается и утоньшены проводники. Для заводского изготовления и металлизации отверстий ее готовил. В архиве также прикладываю авторскую, скорее всего на ней ЛУТом будет сделать легче. О настройке прибора читайте в полном тексте материала.
При сборке была использована заводская двусторонняя с металлизированными отверстиями. Автор прибора Miron63. Сборка данного экземпляра nickolay78.
