Профессиональный онлайн-калькулятор помогает оценить время нагрева/охлаждения аккумуляторной сборки с учётом участков «чистой» теплоёмкости и плато скрытой теплоты (плавление/кристаллизация теплового буфера, фазовые превращения материалов), а также КПД системы охлаждения/нагрева. Работает в браузере, поддерживает предустановки для популярных химий (Li-ion, LiFePO₄, LTO, Pb) и выводит состояние процесса: «охлаждается», «идёт фазовый переход», «достигнута целевая температура».
Как пользоваться программой
- Выберите тип аккумулятора — поля «Теплоёмкость», «Скрытая теплота» и «Т фазы» заполнятся предустановленными значениями (их можно отредактировать).
- Задайте массу, начальную и целевую температуры, а также мощность источника (нагревателя или холодильной машины) и КПД тракта.
- Нажмите «Рассчитать» — вы получите разбивку тепловых затрат по участкам (до фазы, латентный участок, после фазы), итоговую теплоту и время в минутах, график T(t) и текстовый статус процесса.
- Меняйте вводные и сравнивайте сценарии (другая масса, мощность, КПД, фазовая температура, скрытая теплота).
Что считает калькулятор
- Эффективную мощность с учётом КПД: сколько тепла реально подводится/отводится к батарее.
- Теплоту на чувствительный нагрев/охлаждение до/после фазового перехода.
- Теплоту на скрытую теплоту (плато фазового перехода).
- Общую теплоту и время процесса (в минутах) с учётом всех участков.

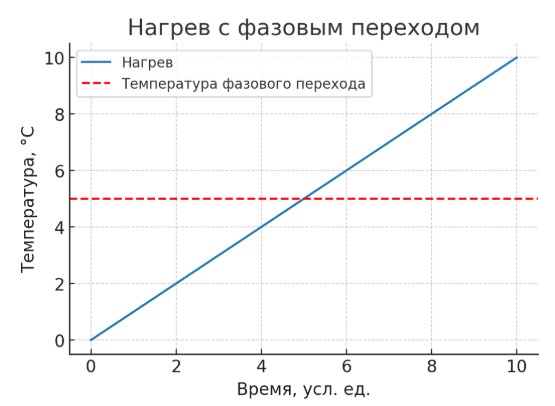

- Состояние процесса (идёт нагрев/охлаждение, плато фазового перехода, достигнута целевая температура) и график температуры от времени.
В процессах нагрева и охлаждения вещества важную роль играет теплоёмкость, которая определяет, сколько энергии необходимо затратить для изменения температуры на один градус. Она зависит не только от агрегатного состояния, но и от структуры вещества. Например, у кристаллических тел теплоёмкость может изменяться при приближении к точке плавления из-за увеличения амплитуды колебаний атомов в решётке. При фазовых переходах энергия расходуется не на изменение температуры, а на перестройку структуры вещества — разрушение или образование связей между молекулами, кристаллическими ячейками или межмолекулярными силами.
Формулы расчёта
Эффективная мощность:
$$ P_{\text{эфф}} = \eta \, P, \qquad 0 \lt \eta \le 1 $$
Чувствительная теплота на участке без фазы:
$$ Q_{\text{чув}} = m \, c \, \Delta T $$
Скрытая теплота фазового перехода:
$$ Q_{\text{скр}} = m \, L $$
Полная теплота (с учётом возможного прохождения через \(T_\text{фазы}\)):
$$ Q = Q_1 + Q_{\text{скр}} + Q_3 $$
Время:
$$ t = \frac{Q}{P_{\text{эфф}}} $$
Перевод в минуты:
$$ t_{\text{мин}} = \frac{t}{60} $$
Расшифровка статусов
- Охлаждается / Нагревается: целевая температура по одну сторону от \(T_\text{фазы}\); скрытая теплота не требуется.
- Идёт фазовый переход: цель по другую сторону от \(T_\text{фазы}\); процесс включает плато со скрытой теплотой.
- Достигнута целевая температура: расчётная теплота/время покрывают путь от начальной до целевой температуры с учётом плато.
Предустановки и параметры
- Тип аккумулятора: подставляет типовые значения \(c\) (Дж/кг·K), \(L\) (кДж/кг) и \(T_\text{фазы}\) (°C) для выбранной химии.
- Масса: масса батарейного блока в килограммах.
- Мощность и КПД: электрическая мощность нагревателя/охладителя и совокупный КПД тракта к батарее (\(\eta\)).
- Скрытая теплота: латентная теплота процесса — например, плавление парафинового буфера в составе модуля.
Особое значение имеет переохлаждение и перегрев. В реальных условиях вещество не всегда начинает фазовый переход строго в табличной температуре. При отсутствии центров кристаллизации жидкость может охлаждаться ниже своей нормальной температуры замерзания, оставаясь жидкой, а при нагреве иногда наблюдается перегрев выше температуры кипения без образования пузырьков. Эти явления носят метастабильный характер и могут резко прерываться, когда образуется зародыш новой фазы.
Пример вычислений
Параметры: Li-ion, \(m=2\,\text{кг}\), \(T_1=25^\circ\text{C}\), \(T_2=60^\circ\text{C}\), \(P=150\,\text{Вт}\), \(\eta=0{,}85\); предустановки: \(c=1000\,\text{Дж/(кг·K)}\), \(L=150\,\text{кДж/кг}\), \(T_\text{фазы}=45^\circ\text{C}\).
\(P_{\text{эфф}} = 0{,}85 \times 150 = 127{,}5\,\text{Вт}\)
До фазы:
\(\Delta T_1 = 45-25=20\Rightarrow \)
\( Q_1=2\times 1000\times 20 = 40\,\text{кДж}\)
Фаза:
\(Q_{\text{скр}}=2\times 150=300\,\text{кДж}\)
После фазы:
\(\Delta T_3 = 60-45=15\Rightarrow \)
\( Q_3=2\times 1000\times 15=30\,\text{кДж}\)
Итого:
\(Q=370\,\text{кДж}\Rightarrow t=\frac{370\,000}{127{,}5}\approx \)
\( 2902\,\text{с}\approx 48{,}4\,\text{мин}\)
Статус: «идёт фазовый переход» (цель по другую сторону от \(T_\text{фазы}\), присутствует плато).
Техническая справка
- Скр. теплота — энергия на фазовый переход без изменения температуры (плато на графике T(t)); величина зависит от материала теплового буфера и конструкции модуля.
- Если \(T_1\) и \(T_2\) по одну сторону от \(T_\text{фазы}\), латентная теплота не учитывается, процесс — чисто чувствительный нагрев/охлаждение.
- КПД учитывает потери пути «источник ↔ батарея» (теплопроводность интерфейсов, излучение/конвекция, насосы/вентиляторы, драйверы нагревателей).
- Расчёт предполагает квазистационарный режим и не учитывает динамику внутреннего тепловыделения от тока заряда/разряда; при больших токах добавляйте внутренние потери отдельно.
- При охлаждении ниже точки росы возможна конденсация влаги; учитывайте ограничения по безопасности и допустимые градиенты температуры.
Советы по применению
- Для ускорения выхода на режим увеличивайте \(P\) или улучшайте \(\eta\) (тепловой контакт, изоляция нецелевых зон, оптимизация тракта).
- Выбирайте буфер с подходящим \(L\) и \(T_\text{фазы}\) в зоне интересов по температуре — это стабилизирует модуль на нужном плато.
- В реальном узле используйте температурные ограничения BMS и датчики на нескольких слоях ячеек для контроля неоднородностей.

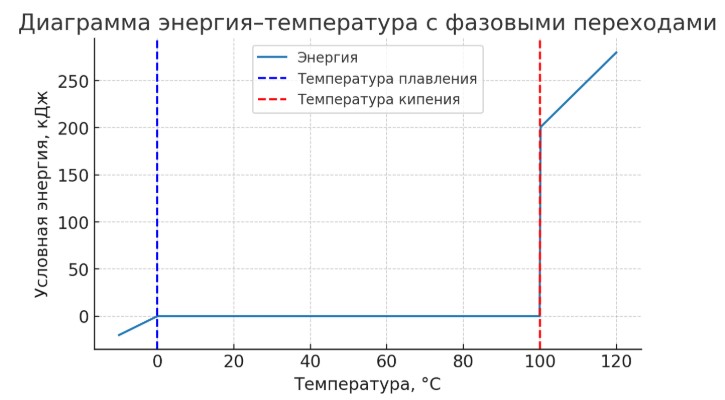

При фазовых переходах выделяется или поглощается скрытая теплота, и именно она определяет тепловые процессы в природных и технических системах. В климатических процессах, например, огромную роль играет конденсация и испарение воды: благодаря скрытой теплоте при изменении агрегатного состояния водяного пара атмосферные процессы получают колоссальные энергетические ресурсы.
Справочная таблица
| Материал и Аккумулятор | Плотность (кг/м³) |
Теплоёмкость (Дж/кг·K) |
Температура фазового перехода (°C) |
Скрытая теплота плавления (кДж/кг) |
Теплопров. (Вт/м·K) |
|---|---|---|---|---|---|
| Вода (для охлаждения) | 1000 | 4180 | 0 (замерзание) | 334 | 0.6 |
| Литий-ионный аккумулятор (18650) | 2500–2800 | 900–1100 | ≈150 (деградация начинается) | — | 1.0–1.5 |
| LiFePO₄ аккумулятор | 3000–3200 | 1000–1200 | ≈250 (начало разложения) | — | 1.5–2.0 |
| Свинцово-кислотный аккумулятор | 3600–3800 | 400–600 | ≈80 (кипение электролита) | — | 0.35–0.45 |
| Парафин (фазопереходный материал) | 900 | 2100 | 46–64 | 150–220 | 0.2 |
| Соль гидратированная (PCM) | 1500–1700 | 1500–1800 | 28–32 | 200–250 | 0.5 |
| Алюминий (корпуса АКБ) | 2700 | 900 | 660 | 397 | 205 |
| Медь (токопроводящие части) | 8960 | 385 | 1085 | 205 | 401 |
| Графит (аноды Li-ion) | 2200 | 710 | ≈3700 (сублимация) | — | 25–470 (по направлению кристаллов) |
Подсказка: если вы видите статус «достигнута целевая температура», это означает, что суммарная подведённая/отведённая теплота при заданных \(P\) и \(\eta\) достаточна для полного прохождения всех участков до \(T_2\). Чтобы наблюдать «идёт фазовый переход», задайте цель через \(T_\text{фазы}\); чтобы видеть «охлаждается/нагревается» без плато — располагайте \(T_1\) и \(T_2\) по одну сторону от \(T_\text{фазы}\).
На практике важно учитывать, что скорость теплообмена зависит не только от разности температур, но и от теплопроводности, конвекции и теплоёмкости окружающей среды. Поэтому фазовый переход может протекать быстрее или медленнее в зависимости от условий, а равновесие устанавливается лишь при стабильном режиме теплообмена. В инженерных задачах это используется при разработке теплообменников, холодильных установок и систем хранения энергии.
