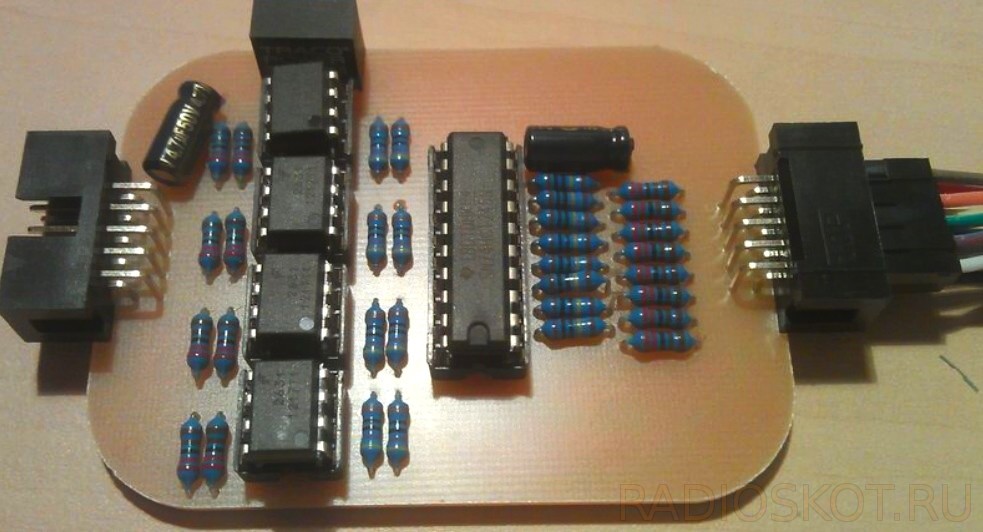

Приведена схема гальванической развязки для 8-канального логического анализатора. Такая 8-канальная гальваническая развязка подходит для использования на скоростях до 2 Мбит на уровне 2 В и ещё немного быстрее на более высоких уровнях. Есть печатная плата и остальные файлы проекта.

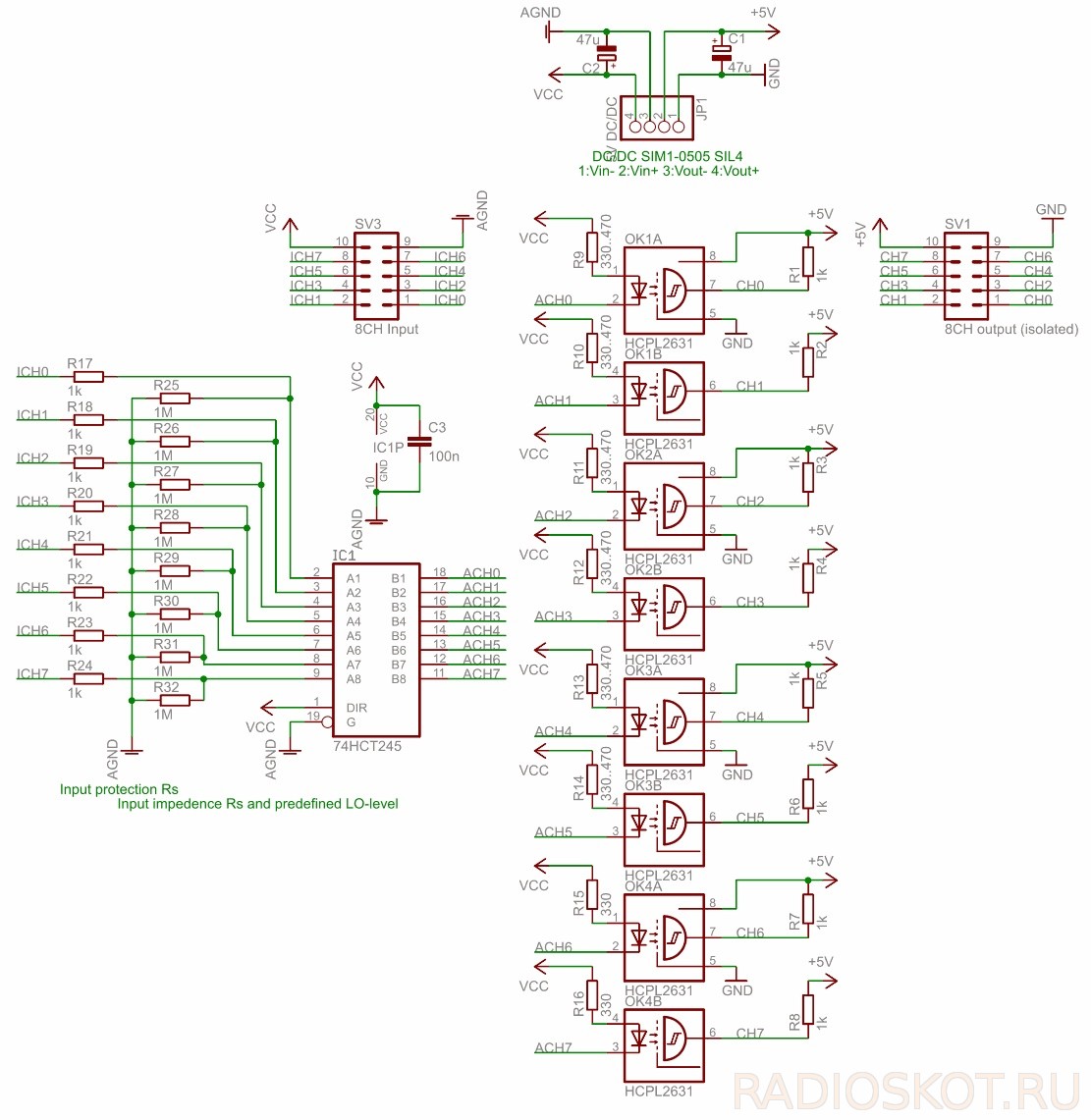

Схема гальванической развязки на HCPL 2631
Для гальванической развязки цифровых сигналов использовались высокоскоростные оптопары (HCPL 2631, 10 Мбит). Микросхема 74HCT245 работает как преобразователь входного сопротивления. Преобразователь постоянного тока используется для разделения напряжения питания со стороны входа и выхода. Можно использовать TME0505S, SIM1-0505 SIL4.

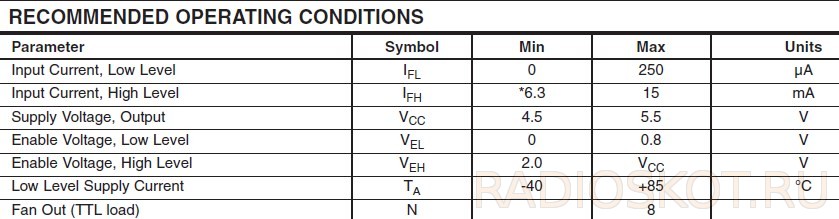

В схеме довольно чувствительный порог переключения (более чувствительный, чем 2 В указанные в документации) Возможна передача до 10 Мбит (рекомендуется до 2 Мбит при 2 В и 5 Мбит при 5 В).
Тесты генератора сигналов в сочетании с осциллографом показывают соответствие до 1,6 В при 2 Мбит и до 5 Мбит на уровне 3 В. Сигналы до 10 Мбит передаются плавно, но больше не могут быть правильно оценены из-за перетаскивания краев сигнала.
Затем на выходе происходит сильное затухание, но 20 МГц на входе также отображаются как и на 20 МГц на выходе. Не было возможности протестировать выше 20 МГц, так как имеющийся генератор сигналов не работает быстрее.
Цифровые интерфейсы с уровнем 2 Мбит и 1,6 В и интерфейсы 5 Мбит с уровнем 3 В могут быть нормально исследованы, при 8 Мбит возникают первые проблемы, а с 10 МГц устройство имеет только ограниченное применение для практического использования, по словам производителя, HCPL2361 подходит только для частот до 10 Мбит.
