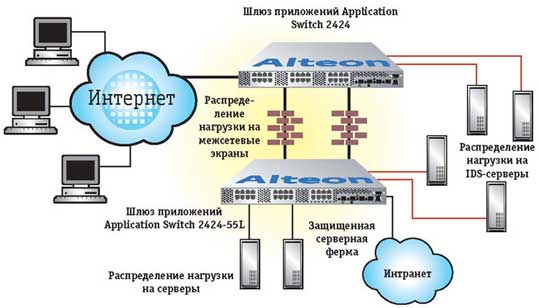

Коммутатор портов для компьтерной сети представляет собой устройство, предназначенное для соединения нескольких узлов компьютерной сети в пределах одной группы. Коммутатор передает сетевые данные только непосредственно получателю, что повышает производительность и безопасность сети, избавляя остальные сегменты от необходимости обрабатывать данные, которые им не предназначались.
Коммутатор осуществляет «перекидывание» опираясь на так называемую MAC таблицу, в которой фиксируются значения MAC и порт. Исходя из этого, можно разделить на несколько типов адресов, с которыми работает коммутатор.
— Известный unicast (или иногда еще называют индивидуальный) адрес — коммутатор получил фрейм, «смотрит» в заголовок, первое поле DA, затем смотрит в свою таблицу mac адресов, и если такой адрес уже есть в таблице, то направляет фрейм в нужный порт коммутатора.
— Неизвестный unicast адрес. Если коммутатор портов получает фрейм, и такого адреса получателя в своей таблице не находит, то он отправляется на все порты, исключая тот порт, с которого этот фрейм пришел.
— Широковещательный фрейм — коммутатор делает все тоже самое, что и при неизвестном unicast адресе.
— Мультикастовый тип адреса — коммутатор работает так же как и в широковещательном, но тут можно создать некоторые группы для рассылок.
Коммутаторы портов могут работать в таких режимах:
— Store-and-forward. Коммутатор получает фрейм целиком, пересчитывает FCS и сверяет с 4 байтовым полем в фрейме. Если сумма совпадает, то пакет форвардируется в зависимости от MAC таблицы. Это позволяет повысить скорость коммутации и уменьшить задержку. FCS не проверяется, в связи с этим даже если фрейм «битый» он будет скомутирован.
— Fragment-free. Коммутатор принимает первые 64 байта фрейма, это позволяет отсеить большинство ошибочных фреймов Таким образом в этом режиме форвардинг происходит практически так же быстро как и при Cut-through и с наименьшими задержками.
Коммутаторы Lantech FE-1600 предназначены для предприятий малого бизнеса и небольших офисов, которым требуются высокопроизводительные сетевые решения, способные обеспечить передачу больших объемов данных, графики и мультимедийной информации. Высокая плотность портов и производительность, обусловленная неблокируемой архитектурой, позволяют эффективно решить задачу организации малой сети с данными коммутаторами.
Автоопределение типа кабеля подключаемого устройства (MDI/MDIX) делает работу с коммутатором максимально простой и, следовательно, доступной для пользователей с отсутствием какой-либо квалификации.
Характеристики коммутатора портов:
Стандарты with IEEE 802.3 10BaseT, IEEE 802.3u 100BaseTX, ANSI/IEEE 802.3 N-Way Auto-negotiation, IEEE 802.3x flow control;
6/24 коммутируемых портов 10/100 с автоопределением скорости передачи данных;
Неблокируемая архитектура с коммутацией на скорости среды передачи данных (Non-blocking full wire speed);
Пропускная способность 3,2 Gbps (FE-1600) и 4,8 Gbps (FE-2400);
Auto MDI/MDIX на каждом порту;
Поддержка режимов полу-дуплекс/дуплекс;
Технология с промежуточной буферизацией (Store-and-forward);
Световая индикация
16x авто портов 10/100Mbps Ethernet RJ-45
порт для VLAN & Trunking конфигурации
один дополнительный слот для 100Mbps Fiber ( SC/SC single-mode/ST /MT-RJ/VF-45 ) модулей
один дополнительный RJ-45 uplink для каскадирования
поддержка N-Way авто-согласования
поддержка полу-дуплекса и полного-дуплекса
8K таблица MAC адресов
512KB буфер
LED-индикаторы — Power, Trunking, 10/100M, LK/ACT. FD/COL

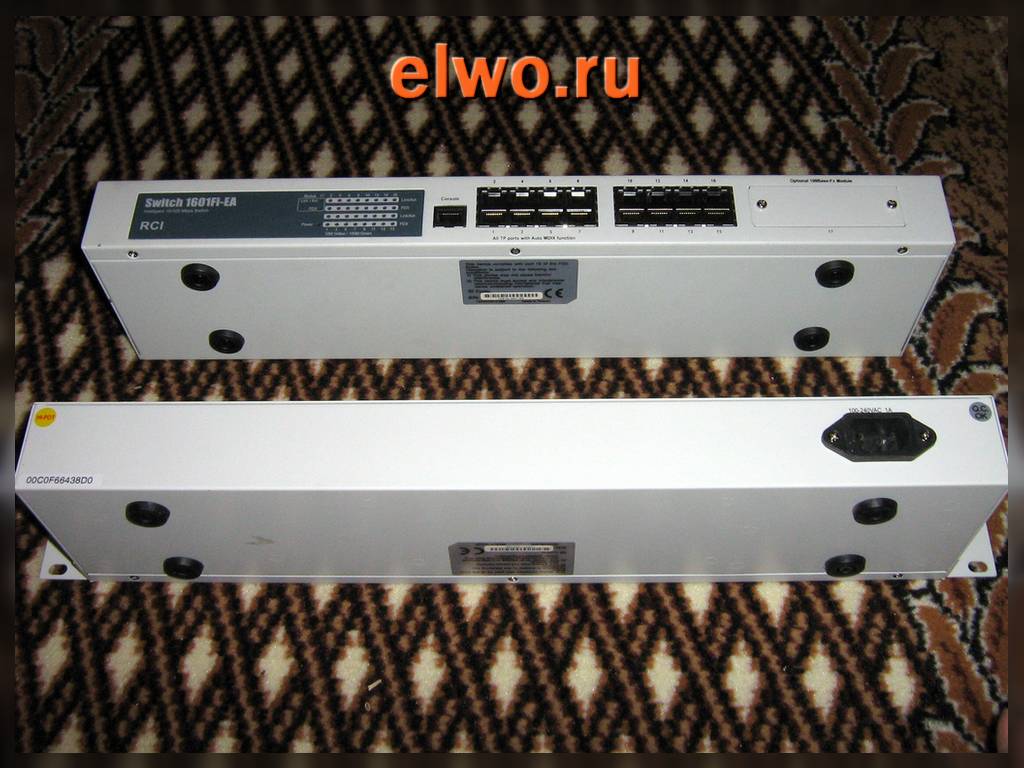

В случае выхода из строя подобного устройства, представляется интересным использование в различных конструкциях его импульсного блока питания (мощность около 20 ватт) и качественного металлического корпуса.
