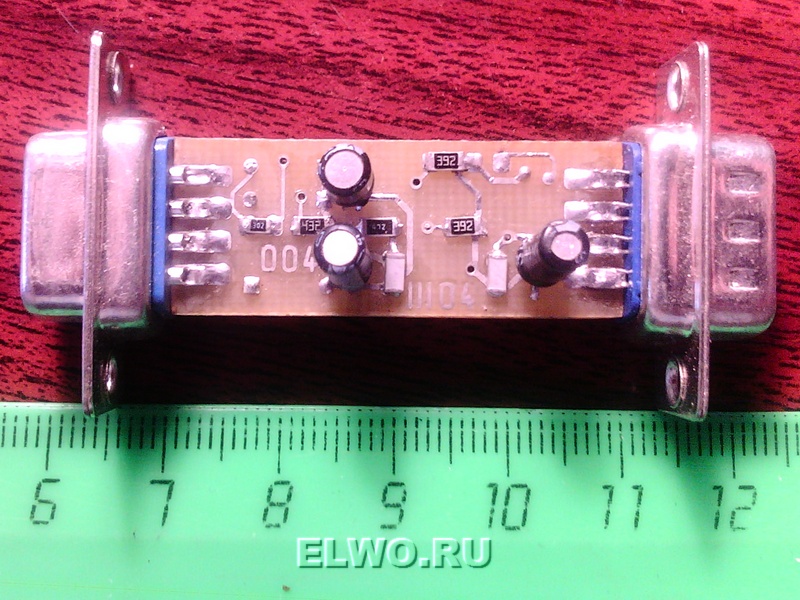

Предлагаю схему преобразователя интерфейса RS232 в RS485, устройство пассивное — не требует питания, имеет полудуплексный режим работы, розетку DB9 для интерфейса RS-232, вилку DB9 для интерфейса RS-485, 2-х проводной интерфейс RS-485, автопереключение скорости передачи вплоть до 115200 бод на расстояние 1200 м, так-же в линию интерфейса RS-485 возможно подключение до 32-х устройств. Принципиальная схема преобразователя интерфейса показана на рисунке.
Раньше, все периферийные устройства подключались к компьютеру через последовательный — COM и параллельный — LPT порты. Но постепенно эти порты исчезают из стандартной конфигурации ПК и периферийных устройств. Их вытесняет универсальная шина — USB. Но не всё так радужно — протокол обмена данными по USB сложен и реализовать его до недавнего времени было не под силу не только радиолюбителям, но и многим специалистам. Сегодня благодаря новейшим разработкам появилась возможность преобразовать USB в «виртуальный» последовательный или параллельный порт, обмен данными с которым ведут привычными хорошо известными методами. Для обмена данными между устройствами по последовательным линиям связи разработан ряд интерфейсов последовательной асинхронной передачи данных. Широко распространены интерфейсы RS-232, RS-422, RS-485, CL, USB. В большинстве случаев среди устройств с обменом данными по последовательным линиям связи, присутствует компьютер, являющийся главным по отношению к внешним и периферийным устройствам, и для этого оснащен, как правило, последовательными COM-портами (интерфейс RS-232), а также шинами USB. Для подключения к компьютеру устройств с другими интерфейсами отличными от RS-232 и USB, необходимо применять перобразователи сигналов данных последовательных интерфейсов.
Предлагаемый преобразователь интерфейса USB-RS232 предназначен в первую очередь для работы с многофункциональным программатором. С его помощью, не внося никаких изменений ни в схему, ни в программное обеспечение, можно подключить программатор к компьютеру через USB, а не через COM порт. Но область применения этого преобразователя намного шире — через него можно подключить по шине USB модем, сканер, различную измерительную аппаратуру, т.е. фактически любое устройство, ранее использовавшее интерфейс RS-232. Причем пользователю не требуется никаких знаний об устройстве и работе USB. Преобразователь интерфейса смонтирован на двухсторонней печатной плате. Резисторы распаиваются навесным монтажом.
