Тем кто работает с очень большими мощностями, силовой электроникой, измерениями сварочных токов — будет очень полезен мощный измерительный шунт. Многие электронщики используют обычный низкоомный керамический резистор или сборку, но надежнее ставить самодельный металлический шунтирующий резистор.

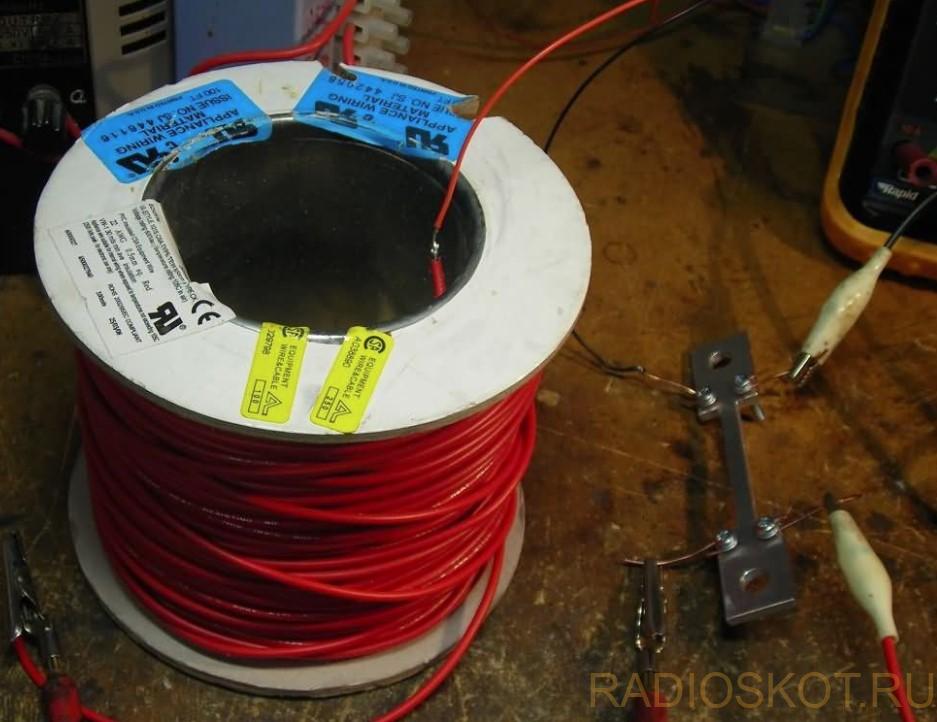

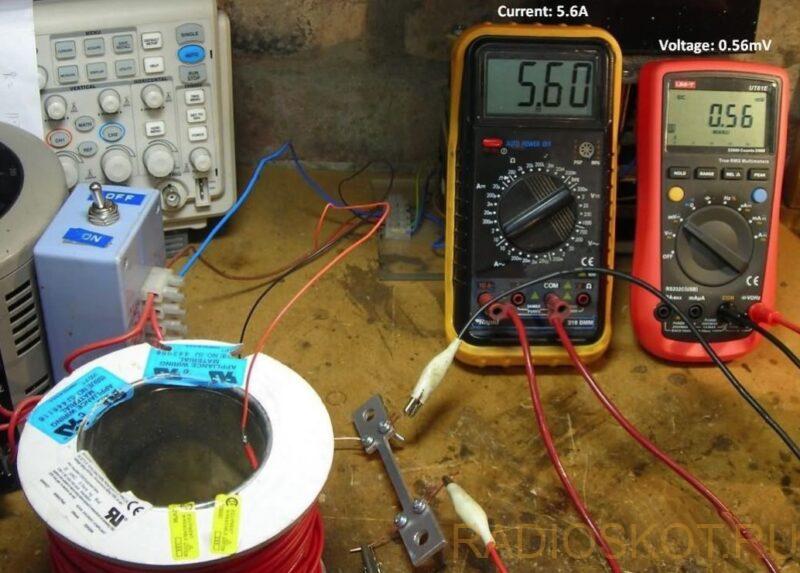

Значение сопротивления шунта измерялось при пиковом токе около 800 А в сварочном аппарате сопротивлением 100 микроОм. Для измерения сопротивления алюминиевого шунта катушка провода (примерно 3 Ом) была подключена последовательно с регулируемым источником питания 0-30 В. Затем измерялись как ток, проходящий через резистор, так и напряжение на нем. Как показано на фотографии, ток составляет 5,6 А, а напряжение — 0,56 мВ, что как раз и дает сопротивление 100 мкОм.

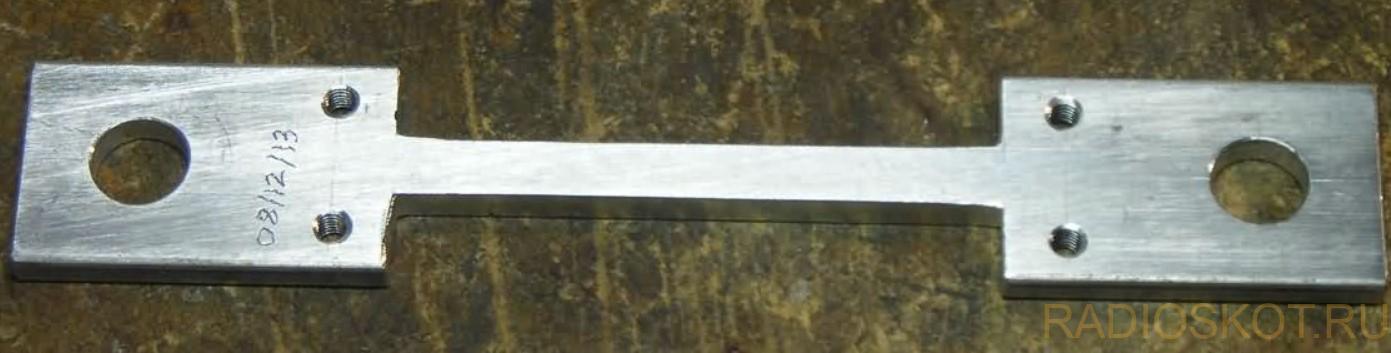

При изготовлении шунта сначала примерно думаем, какими должны быть размеры, основываясь на предположении об удельном сопротивлении, затем делаем резистор шире и подпиливаем его, пока сопротивление не достигнет желаемого значения (в данном случае 100 мкОм). При тестах с первой попытки получилось почти точное сопротивление.

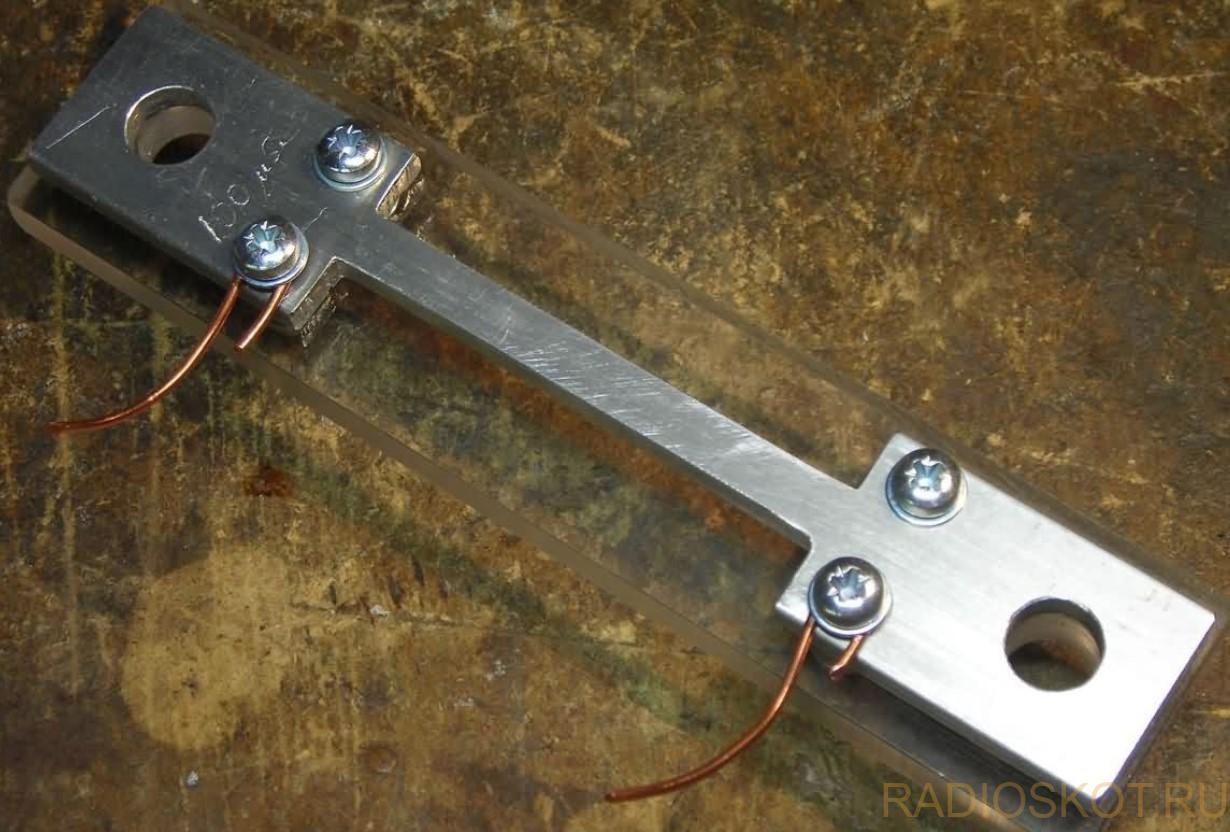

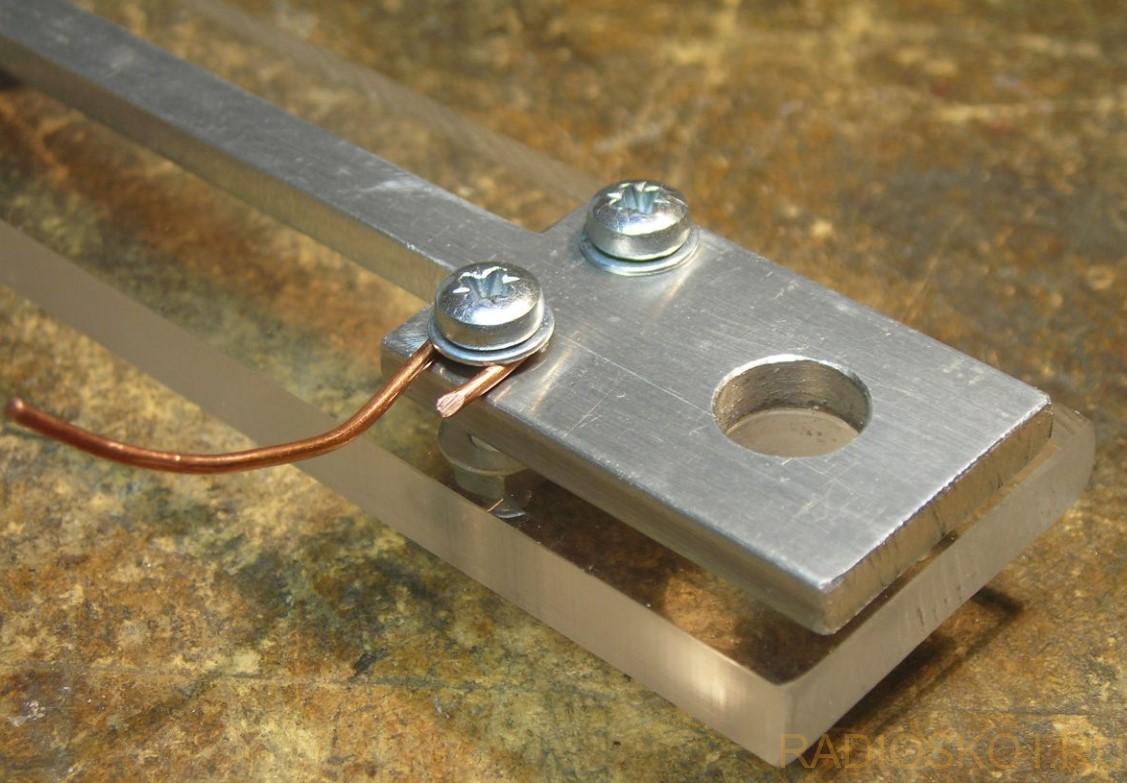

Для поддержки пластинки алюминия и предотвращения изгиба используется кусок толстого оргстекла.
