Всем привет. Хочу вам предложить довольно легкий способ изготовления печатных плат электролизом. Такой способ несколько дней назад нашел в интернете и успешно проверив его эффективность — поделюсь им с вами. Данный метод называется электрохимическим методом изготовления печатных плат. Для изготовления электролита нам нужен стабилизированный блок питания на 12 вольт 2-3 ампера (можно использовать соответствующий трансформатор дополнив его диодным мостом и конденсатором на пару тысяч микрофарад), жестяная банка — например банка из-под оливок (банка изнутри не должна быть лакированной, тут именно нужна жестяная банка), сосуд с водой (в сосуд должна помещаться жестяная банка), и 3 столовые ложки соли.
Насыпаем в банку сначала соль, затем воду, все это перемешиваем. Электролит таким образом готов. Теперь берем кусок фольгированного стеклотекстолита и вырезаем по нужному размеру.
Стеклотекстолит нужно заранее обезжирить соляной кислотой и пройтись наждачкой нулевкой. Далее берем парафин и расплавляем его прямо на плате (удобно использовать паяльник).
Толщина слоя парафина 0,5-0,8 миллиметра.
Далее на листке бумаги рисуем шаблон платы, затем иголкой постарайтесь тоже самое нарисовать на плате, те части которые останутся под парафином будут дорожками платы.
Но есть и другой способ рисования дорожек на парафине. Берем шаблон из обыкновенной бумаги, монтажным ножом надрезаем и снимаем те части которые будут дорожками, а части платы которые нам не нужны (свободное пространство) оставляем на шаблоне. Потом при помощи скотча шаблон закрепляем на текстолите. В конце берем паяльник и расплавляем парафин на шаблоне из бумаги, парафин зальет дорожки и через пару секунд шаблон снимаем. В итоге получаем аккуратно сделанную заготовку платы.

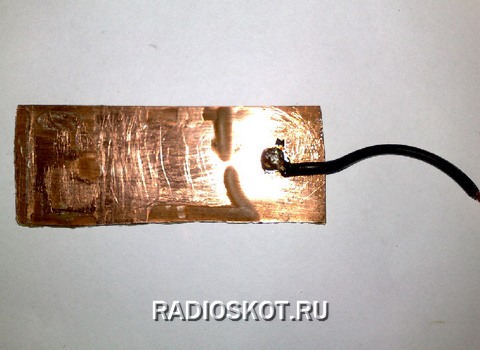

Теперь к свободной части платы (там где нет парафина) припаиваем кусок толстого провода (старайтесь паять быстро иначе парафин начнет плавится и всю работу нужно будет сделать заново).
После этого плату помещаем в банку со смесью воды и соли и на провод который припаян к плате подаем плюс питания, а на жестяную банку подаем минус.
Пока идет реакция можете идти смотреть кино, но его вы вряд ли успеете досмотреть, поскольку через 20-30 минут плата готова:)
Вынимаем плату из банки и тщательно промываем водой, затем снимаем оставшиеся парафин, залуживаем, на дорожки наносим припой.
Припой спасает от окисления. В моем случае плата сделана для очередного электрошокера. Электролиз — на мой взгляд самый легкий способ изготовления печатных плат, так как традиционный способ с использованием медного купороса или лазерного принтера достаточно сложный, а медный купорос многим недоступен (хотя его часто можно найти в хозяйственном магазине). Уже использованный электролит достаточно вреден и его нужно слить в унитаз. На сегодня все — Артур Касьян (АКА).
