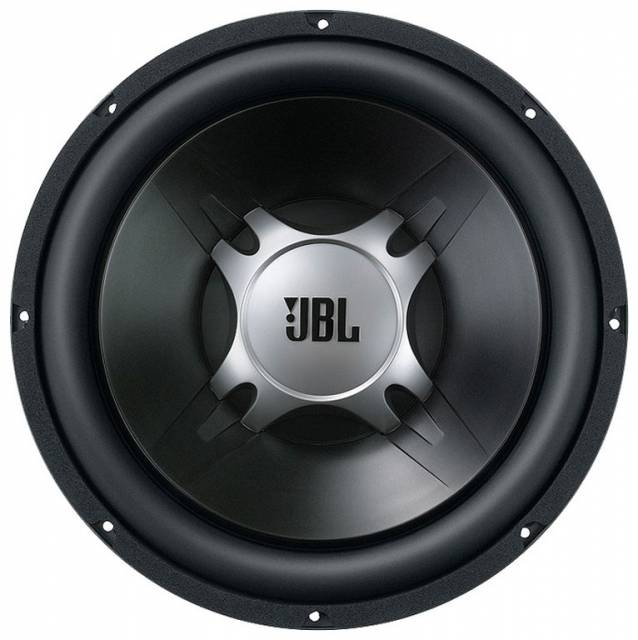

Сабвуферы, которые продаются в магазинах, либо не представляют из себя ничего достойного, либо стоят серьёзных денег. Поэтому решил данный вопрос своими силами — сделал полностью самодельный корпус. Собирал первый сабвуфер на головке GBL GT5 — отличном автомобильном НЧ динамике. JBL GT5-12 является низкочастотным динамиком с корпусом, имеющий диаметр 30 см. Благодаря катушке в 4 Ом и задней вентилируемой поверхности сабвуфер гарантирует получение высококачественных низких частот при пиковой мощности в 1100 Вт. Стильный, защитный кожух, выполненный из резины, содержит мощные сдвоенные магниты. Размер сабвуфера данной модели равен 12 ” дюймов. Параметры динамической головки:
Номинальная мощность: 275 Вт, Максимальная мощность: 1100 Вт, Чувствительность: 93 дБ, Импеданс: 4 Ом, Размеры: 300 мм, Установочная глубина: 164 мм, Полная добротность (Qts): 0.58, Эквивалентный объем (Vas): 54 л.

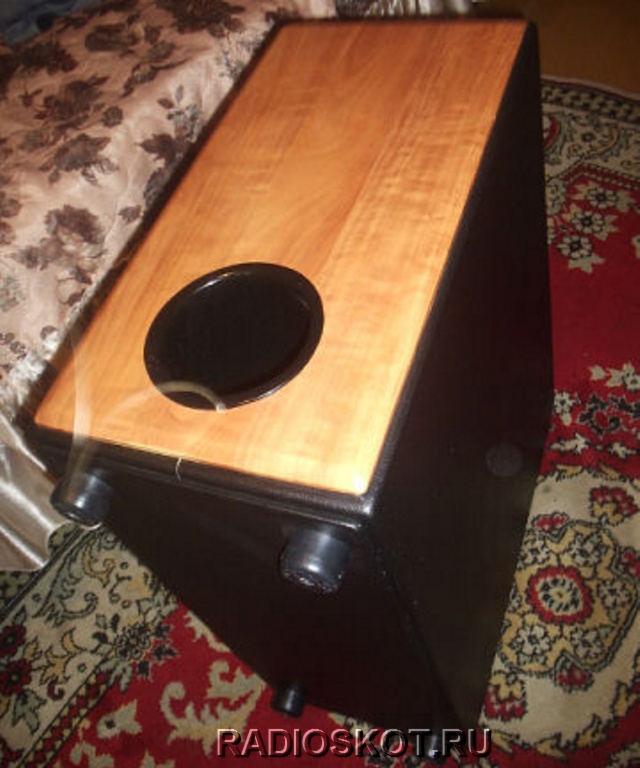

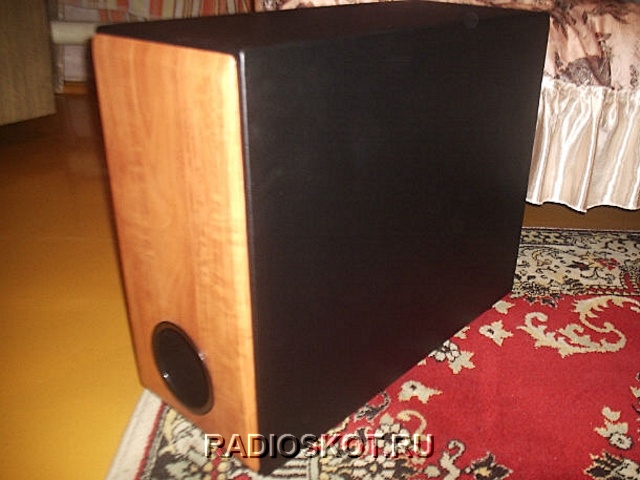

Спереди изготовлена декоративная панелька из фанеры 10мм и подготовлена, как к покраске. Затем обклеена германской самоклейкой и закреплена к корпусу на несколько саморезов изнутри и проклеена жидкими гвоздями. Фазоинвертор сделан из канализационной трубы сотки. Нагрел на газу и края развальцевал, затем подготовка и окраска. Корпус АС сделан из двух слоев ДСП, каждый слой 18 мм. Изнутри обработан антигравием от авто, ну и миллион саморезов — для надёжности от подзвонов:) Клемник поставил сзади но недорогой, в будущем заменю на другой, посерьезней. Корпус АС обтянут кожзамом.
При расчётах корпуса, упирался от объема от производителя, примерно высчитал и сделал свою форму саба, но объем не изменился — просто поменялась форма корпуса. Кстати и фазоинвертор делал тоже от производителя — из родной инструкции НЧ головки. Программами не заморачивался, на тот момент не умел пользоваться ими. Но если хотите делать всё по правилам — можете скачать их ниже по ссылке.
JBL SpeakerShop — неплохая программа для расчета корпуса сабвуфера. JBL SpeakerShop удобна, имеет дружественный интерфейс и самое главное – бесплатна. Она помогает определить объем и размеры корпуса и оценить качество звучания. Конструкция анализируется в два этапа. Прежде всего определяется, как она будет работать при нормальных уровнях прослушивания. Эта процедура называется анализом на малых сигналах и включает в себя расчет амплитудной (частотной) характеристики, характеристики сопротивления звуковой катушки, фазовой характеристики и групповой задержки. Во вторую очередь для конструкции моделируется режим максимальной громкости. Этот этап называется анализом на больших сигналах и включает в себя нормы термальной акустической мощности в диапазоне средних частот и характеристику максимальной мощности при различных отклонениях.
В общем звук радует насыщенностью и чистотой басов, соседи вроде тоже довольны:) Автор конструкции: Ivan4370
