Словосочетание «Паяльник из резистора» вполне адекватно соотносится со словосочетанием «Деньги из воздуха». Смысл един – получить что-то из ничего. Это не безумная попытка «опрокинуть» огромный ассортимент заводских паяльников, который есть на прилавках магазинов торгующих электротехнической продукцией. Впрочем, есть пока, при этом не везде, а где есть сейчас может не быть потом. Жизнь штука изменчивая, тем более даже самый дорогой может сгореть в такой неподходящий момент — так сказать, на самом интересном месте. А резисторы ПЭВ (проволочные — эмалированные — влагостойкие) были, есть и будут. Так, что зарекаться не стоит.

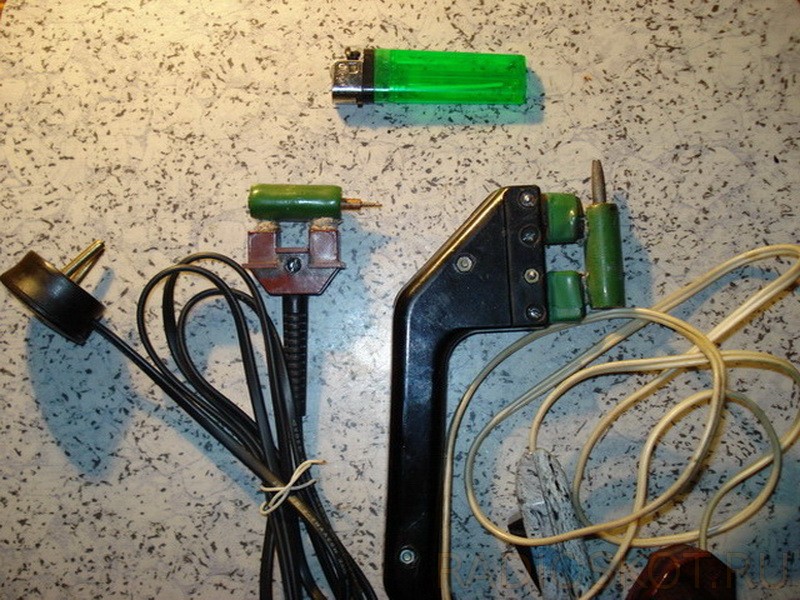

Вот они «двое из ларца». Сопротивление левого, в прошлом резистора, а ныне нагревательного элемента 1019 Om, при напряжении 220V он потребляет 210mA и его реальная мощность составляет 46,2W. Сопротивление нагревательного элемента второго паяльника 1553 Om, при 220V токопотребление 140mA и это будет 30,8W. Использовать их весьма удобно и комфортно в тандеме с регулятором мощности. Нагреватели из резисторов ПЭВ выдерживают температуру нагрева несравненно большую, чем температура плавления олова. Подозреваю, что изобретён метод превращения этих резисторов в нагревательные элементы одновременно с началом их производства. Широкого применения, среди радиолюбителей, эта технология изготовления паяльников не получила и виной тому сложность в том чтобы подобрать а тем более сделать подходящие держатели (ручки) для таких паяльников. Трудность и в выборе материала и в самой конструкции.
Но если удаётся найти что-то подходящее для корпуса – держателя будущего паяльника, то процесс изготовления сводится к элементарной фиксации подводящих напряжение проводов методом их скрутки с контактами резистора.

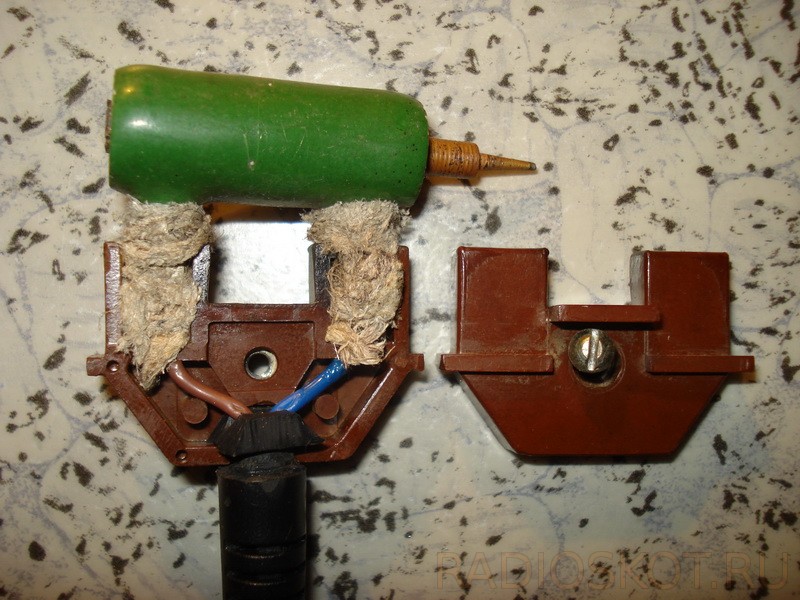

Здесь корпус – держатель это бывшая соединительная вилка — «мама» от трёхпрограммного радио «Электроника».
А здесь держатель был им всегда, но только в устройстве сварки полиэтиленовой плёнки. Где также в качестве нагревателя использующего мощный резистор ПЭВ, причём изделие это промышленного изготовления.
Расчёт резистора

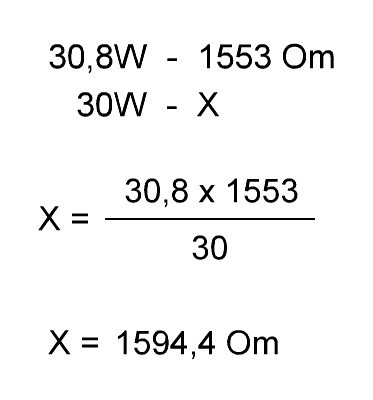

Определение необходимого по номиналу резистора вовсе не обязательно вести с самого начала методом подбора, ориентировочно можно и посчитать. «Оттолкнуться» вполне допустимо и от замеров приведённых выше. Так при мощности паяльника 30,8W — сопротивлении резистора 1553 Om. А нужно, к примеру, ровно 30W. Считаем методом вычисления пропорции, только не прямой, а обратной. Ведь в данном случае уменьшение (мощности) достигается путём увеличения (сопротивления).

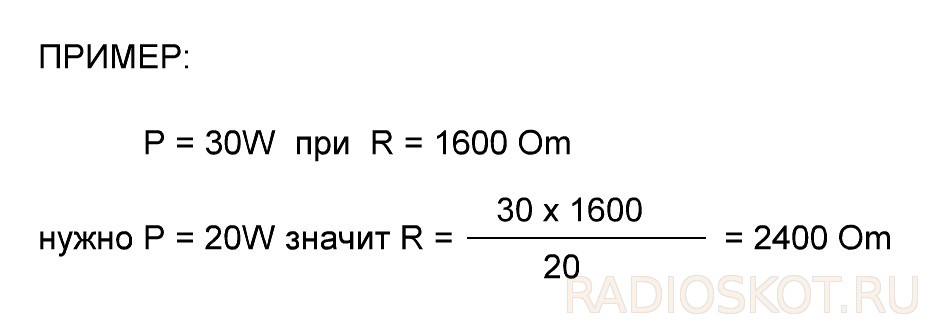

Для простоты возможных дальнейших расчётов предлагаю округлить величину в 1594,4 Om до 1600 Om – расчеты-то всё равно будут не совсем точные, +/- пару ватт по мощности.

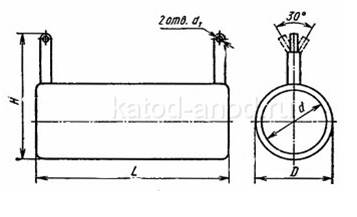

Ассортимент этих резисторов просто огромен, каждый может выбрать его размер и номинал сопротивления в соответствии со своими запросами. Ещё раз позволю себе обратить ваше внимание на держатели резисторов используемых в качестве нагревательных элементов и поделиться своеобразным опытом – не торопитесь изготавливать их «с нуля», как говориться, посмотрите вокруг, внимательно посмотрите. Наверняка найдёте что-то из материала со свойствами диэлектрика и низкой теплопроводностью, с очертаниями близкими к искомым. Доработать что-то, даже только более или менее подходящее до готового изделия, всегда легче, а результат получается гораздо эффективней. На габаритные параметры резисторов ПЭВ существует государственный стандарт, поэтому можно задолго до начала процесса изготовления, ещё на стадии подбора комплектующих знать необходимые размеры.
- Р, Вт D L H d
- ПЭВ 3 14 26 28 5,5
- ПЭВ 7,5 14 35 28 5,5
- ПЭВ 10 14 41 28 5,5
- ПЭВ 15 17 45 31 8
- ПЭВ 20 17 50 31 8
Паяльник из резистора ПЭВ не нужно заземлять, его не пробьёт на массу, главное хорошо изолировать его контакты в месте соединения с проводами питания. Больше того — не обязательно для нагрева использовать 220V. Например: если возьмите для паяльника резистор ПЭВ 7,5 сопротивлением 75 Ом и подадите на него 12 вольт постоянного напряжения, то получите миниатюрный паяльник, удобный для пайки СМД, с токопотреблением 500 мА и мощностью нагревательного элемента чуть более 7 Вт. Ни у каждого возле дома есть магазин электротоваров и не все живут в городах, однако это не причина чтобы не иметь нужного паяльника. Рассуждал о насущном, Babay.
