Всем привет! В прошлой статье я рассказывал и показывал как сделать усилитель на TDA8560, а теперь мы будем уже оформлять сам усилитель в достойный корпус. За основу мы возьмем корпус от компьютерного БП, тем более что их у многих валяется предостаточно.

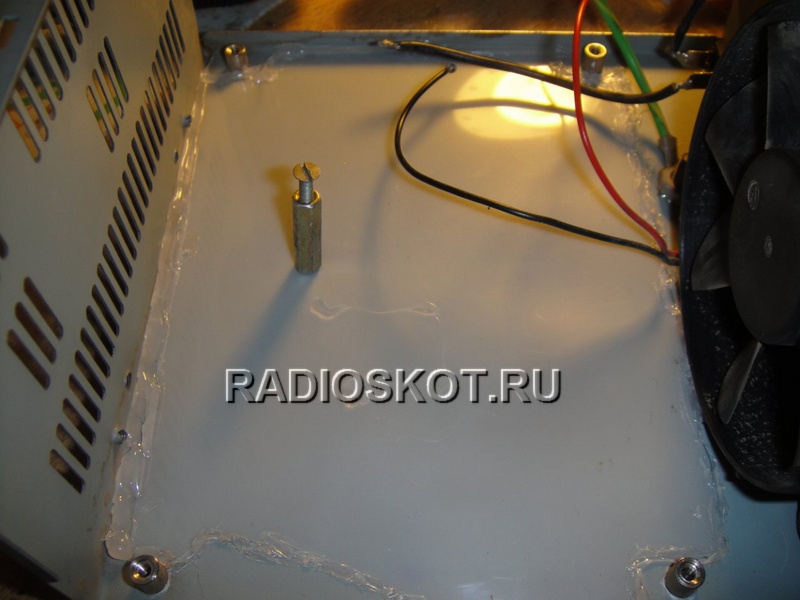

Выдергиваем оттуда платы, и оставляем разъем 220 В, выключатель и вентилятор. Дальше сверлим отверстие в корпусе, в каком месте его сверлить зависит от того, каков ваш радиатор и привинчиваем вот такой столбик, дабы можно было потом на него закрепить плату, чтобы вентилятор охлаждал радиатор, повторюсь, подбирать смотря на радиатор, чтобы радиатор находился под наклоном градусом в 15-25, ибо он высасывал все тепло со всего радиатора. Ну и крепим плату.

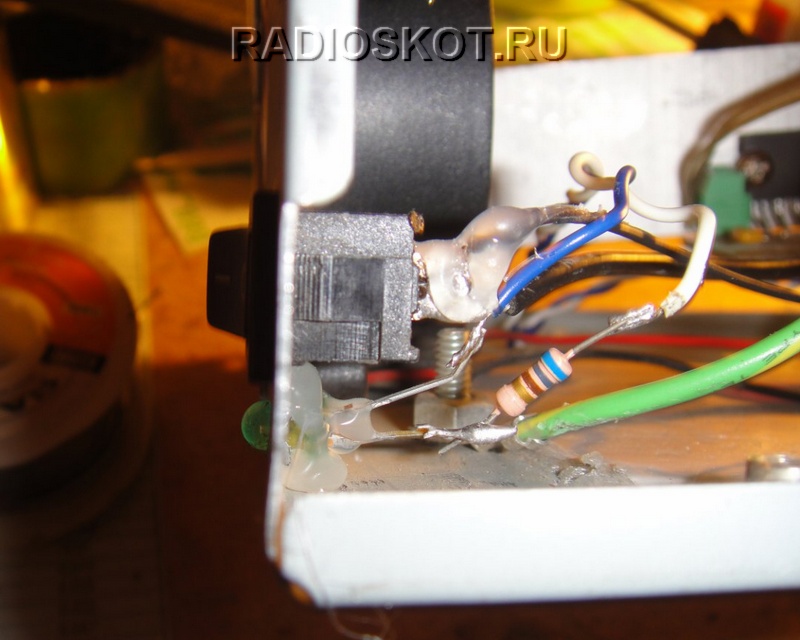

Далее паяем выключатель последовательно плате, и цепляем индикатор включения, в моем случае это зеленый светодиод через резистор в 500-1000 Ом.

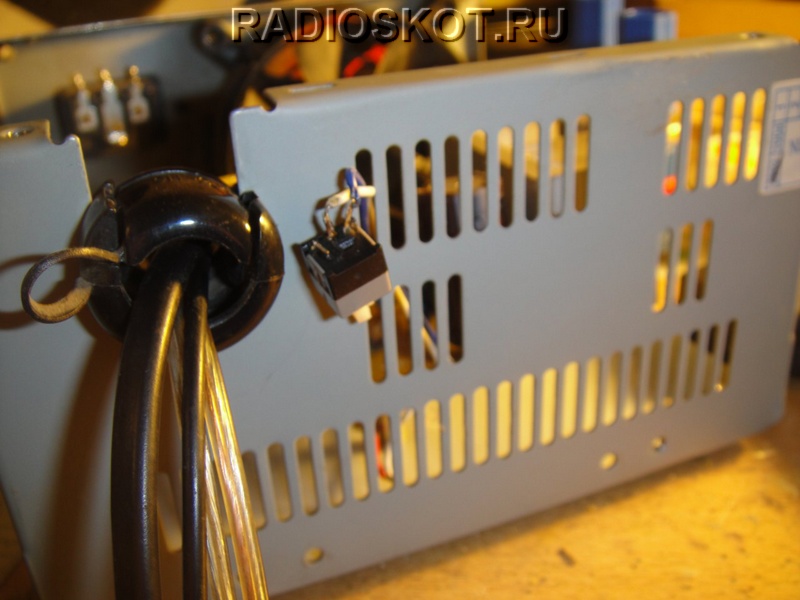

Затем приделываем выключатель на вентилятор
и клеим термоклеем.
Дальше, для красоты усилителя, припаяем подсветку, для неё брал светодиоды рассеивающие, синие, под углом в 180%, паяем на плюс и минус к плате через резистор в 300 Ом.
Теперь ставим индикатор включения охлаждения через резистор в 500-1000 Ом, меньше 500 Ом ставить не рекомендую.
При желании можно поставить в усилитель регуятор громкости, а также регулятор вращения пропеллера на охлаждении, ибо при тихом слушании он шумит. Вход под кабель сети 220 В оставил для того, чтобы в дальнейшем усовершенствовать его до питания от 220 В, также можно покрасить корпус.

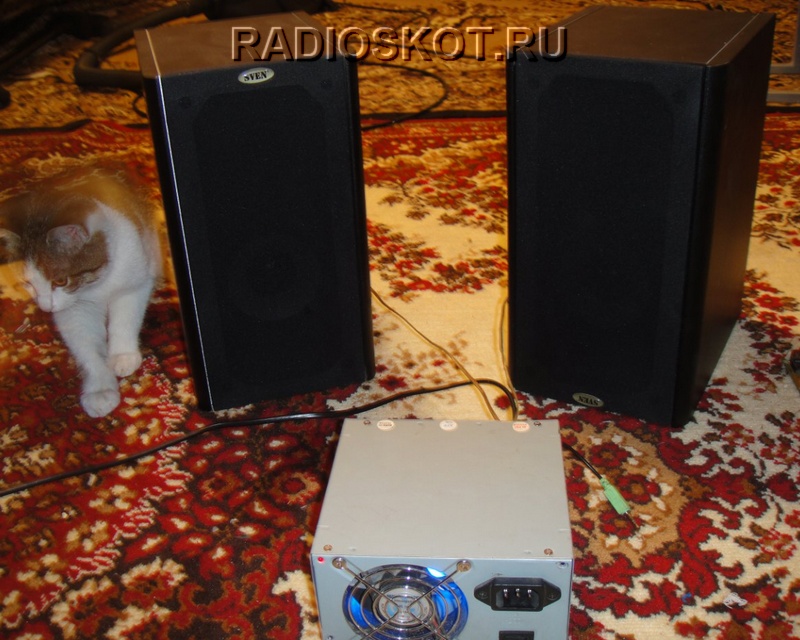

Все вышеперечисленное я и хотел реализовать, но срок конкурса подходит к концу, и времени практически не осталось. После конкурса будет продолжение… В общем вот фото готового самодельного усилителя:
Видео работы данного устройства
Питание в схему подаю от щелочных 2-х аккумуляторов соединенных последовательно, каждый аккумулятор 6 Вольт 5 Ампер. Такой вариант прекрасно пойдёт для походного использования устройства. Статью написал [PC]Boil.
